Van Điều Hướng Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

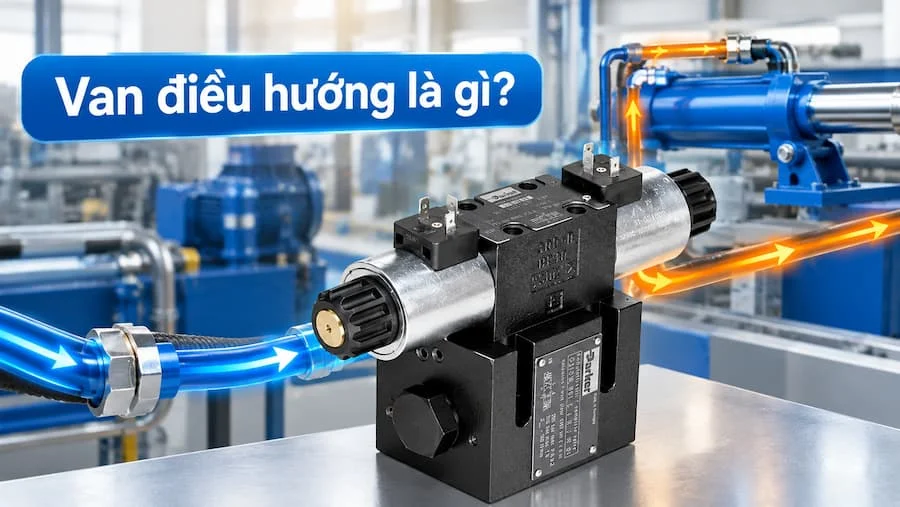

Van điều hướng là gì?

Van điều hướng là thiết bị được sử dụng để điều khiển hướng di chuyển của dòng lưu chất trong hệ thống thủy lực hoặc khí nén. Thiết bị có nhiệm vụ đóng, mở, chuyển hướng hoặc kết nối các đường dẫn lưu chất, giúp cơ cấu chấp hành như xi lanh và động cơ thủy lực hoạt động theo yêu cầu.

Trong lĩnh vực công nghiệp, valve điều hướng còn được gọi là van đảo chiều hoặc van phân phối, tùy theo ứng dụng và cách gọi của từng ngành. Đối với hệ thống thủy lực, valve điều hướng thường kiểm soát dòng dầu từ bơm đến xi lanh hoặc động cơ, đồng thời tạo đường hồi dầu về thùng chứa. Trong hệ thống khí nén, thiết bị phân phối khí nén đến các cổng làm việc để điều khiển xi lanh khí hoặc các cơ cấu tự động.

Valve điều hướng có nhiều dạng khác nhau, chẳng hạn valve điều hướng 3/2, 4/2, 4/3, van điều khiển bằng điện từ, van điều khiển cơ khí và van điều khiển bằng khí nén. Việc lựa chọn đúng loại van giúp hệ thống vận hành ổn định, nâng cao độ chính xác và đáp ứng yêu cầu tự động hóa trong sản xuất.

Cấu tạo cơ bản của van điều hướng

Cấu tạo valve điều hướng phụ thuộc vào nguyên lý điều khiển, môi chất sử dụng và số lượng cửa van. Tuy nhiên, phần lớn các dòng van phân phối dạng con trượt đều có những bộ phận chính sau đây.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo thành hệ thống khoang dẫn lưu chất. Bộ phận này thường được chế tạo từ thép, gang, hợp kim nhôm, đồng hoặc inox tùy theo thiết kế và môi trường làm việc.

Trên thân van có các cửa kết nối với đường cấp, đường hồi và đường làm việc. Đối với van thủy lực, các cổng thường được ký hiệu P, T, A và B. Trong đó, P là cửa cấp áp suất, T là cửa hồi dầu về thùng chứa, còn A và B là các cửa nối với cơ cấu chấp hành. Cách bố trí và ký hiệu có thể khác nhau tùy tiêu chuẩn của nhà sản xuất.

Lõi van hoặc con trượt

Lõi van, thường có dạng con trượt, là bộ phận trực tiếp thay đổi trạng thái kết nối giữa các cửa dẫn lưu chất. Khi con trượt dịch chuyển bên trong thân van, các rãnh và phần bề mặt làm kín sẽ mở hoặc đóng những đường dẫn tương ứng.

Ở một số dòng van khác, bộ phận đóng mở có thể sử dụng đĩa van, bi van hoặc kết cấu đặc biệt thay vì con trượt. Thiết kế cụ thể phụ thuộc vào loại van và yêu cầu vận hành.

Cơ cấu điều khiển

Cơ cấu điều khiển tạo lực để thay đổi vị trí làm việc của van. Một số phương pháp điều khiển phổ biến gồm điều khiển bằng điện từ, tay gạt, nút nhấn, con lăn cơ khí, khí nén hoặc áp suất thủy lực.

Đối với van điện từ, cuộn dây tạo ra từ trường khi được cấp điện, tác động lên lõi sắt từ để dịch chuyển cơ cấu van. Với van điều khiển cơ khí, lực từ tay gạt hoặc cơ cấu tác động sẽ làm thay đổi trạng thái phân phối dòng lưu chất.

Lò xo và bộ phận làm kín

Lò xo thường được sử dụng để đưa con trượt hoặc cơ cấu đóng mở về vị trí mặc định khi lực điều khiển không còn. Bộ phận làm kín có nhiệm vụ hạn chế rò rỉ giữa các khoang và tại những vị trí kết nối.

Chất liệu làm kín cần tương thích với dầu thủy lực, khí nén, nhiệt độ và áp suất làm việc. Việc lựa chọn vật liệu phù hợp giúp tăng độ bền và hạn chế tình trạng van bị rò rỉ trong quá trình sử dụng.

Nguyên lý hoạt động của valve điều hướng

Valve điều hướng hoạt động dựa trên sự thay đổi vị trí của bộ phận đóng mở bên trong thân van. Khi nhận tác động từ cơ cấu điều khiển, con trượt hoặc lõi van di chuyển đến một vị trí nhất định, từ đó thay đổi mối liên kết giữa các cửa dẫn lưu chất.

Trong hệ thống thủy lực, khi van ở vị trí cấp dầu cho cửa A và nối cửa B với đường hồi T, dầu áp suất từ bơm đi đến một phía của xi lanh, khiến piston di chuyển theo một hướng. Khi van chuyển sang vị trí ngược lại, dầu được dẫn đến cửa B và dầu ở cửa A hồi về thùng, làm piston di chuyển theo hướng đối diện.

Đối với hệ thống khí nén, valve điều hướng phân phối khí từ nguồn cấp đến các cửa làm việc của xi lanh. Khi trạng thái van thay đổi, đường cấp khí và đường xả được chuyển đổi, giúp piston xi lanh tiến hoặc lùi tùy theo cách đấu nối.

Ở van điều khiển điện từ, quá trình chuyển trạng thái được thực hiện bằng tín hiệu điện. Khi cuộn coil được cấp điện, lực điện từ tác động lên cơ cấu van. Khi ngắt điện, van có thể trở về vị trí ban đầu nhờ lò xo hoặc duy trì trạng thái tùy theo thiết kế. Với van hai cuộn điện từ, việc chuyển trạng thái có thể được điều khiển bằng cách cấp điện cho cuộn tương ứng.

Cần lưu ý rằng valve điều hướng chủ yếu kiểm soát hướng và trạng thái kết nối của dòng lưu chất. Khả năng giới hạn áp suất hoặc điều chỉnh lưu lượng chuyên biệt phụ thuộc vào cấu tạo và chức năng bổ sung của từng sản phẩm, không phải đặc điểm mặc định của mọi valve điều hướng.

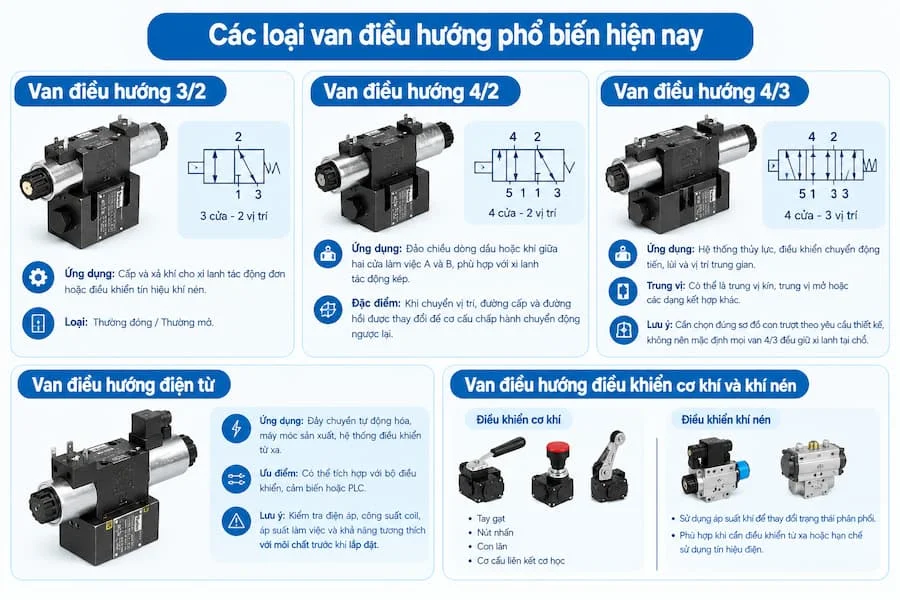

Các loại valve điều hướng phổ biến hiện nay

Van điều hướng 3/2

Van 3/2 có ba cửa và hai vị trí làm việc. Trong hệ thống khí nén, van thường được dùng để cấp và xả khí cho xi lanh tác động đơn hoặc điều khiển tín hiệu khí nén.

Tùy thiết kế, van có thể là loại thường đóng hoặc thường mở. Việc lựa chọn cần căn cứ vào trạng thái mong muốn khi van chưa được tác động và yêu cầu an toàn của hệ thống.

Van điều hướng 4/2

Van 4/2 có bốn cửa và hai vị trí làm việc. Thiết bị thường được sử dụng để đảo chiều dòng dầu hoặc khí giữa hai cửa làm việc A và B, phù hợp với nhiều ứng dụng điều khiển xi lanh tác động kép.

Khi van chuyển vị trí, đường cấp và đường hồi được thay đổi để cơ cấu chấp hành chuyển động theo hướng ngược lại.

Van điều hướng 4/3

Van 4/3 có bốn cửa và ba vị trí làm việc, thường gặp trong hệ thống thủy lực. Ngoài hai vị trí điều khiển chuyển động tiến và lùi, van còn có vị trí trung gian.

Cấu hình trung gian có thể là trung vị kín, trung vị mở hoặc các dạng kết hợp khác. Mỗi kiểu có ảnh hưởng khác nhau đến việc giữ tải, hồi dầu và trạng thái của bơm. Vì vậy, cần chọn đúng sơ đồ con trượt theo yêu cầu thiết kế, không nên mặc định mọi van 4/3 đều giữ xi lanh tại chỗ khi ở vị trí trung gian.

Van điều hướng điện từ

Valve điều hướng điện từ sử dụng cuộn dây điện để chuyển đổi trạng thái van. Sản phẩm thích hợp với dây chuyền tự động hóa, máy móc sản xuất và hệ thống điều khiển từ xa.

Ưu điểm của dòng van này là có thể tích hợp với bộ điều khiển, cảm biến hoặc bộ lập trình PLC. Tuy nhiên, cần kiểm tra điện áp, công suất coil, áp suất làm việc và khả năng tương thích với môi chất trước khi lắp đặt.

Van điều hướng điều khiển cơ khí và khí nén

Van điều khiển cơ khí được tác động bằng tay gạt, nút nhấn, con lăn hoặc cơ cấu liên kết cơ học. Loại van này thường phù hợp với những hệ thống cần thao tác trực tiếp hoặc nhận tín hiệu từ chuyển động của máy.

Trong khi đó, van điều khiển bằng khí nén sử dụng áp suất khí để thay đổi trạng thái phân phối. Thiết bị thường được lựa chọn khi hệ thống cần điều khiển từ xa hoặc hạn chế việc sử dụng tín hiệu điện tại một số vị trí làm việc.

Ứng dụng của valve điều hướng trong công nghiệp

Nhờ khả năng thay đổi đường đi của lưu chất, valve điều hướng được ứng dụng rộng rãi trong nhiều lĩnh vực.

Hệ thống thủy lực: valve điều hướng kiểm soát dòng dầu đến xi lanh, động cơ thủy lực và các cơ cấu chấp hành. Thiết bị thường xuất hiện trên máy ép, máy nâng hạ, máy công trình và dây chuyền gia công cơ khí.

Hệ thống khí nén: Van phân phối khí nén được sử dụng để điều khiển xi lanh, cơ cấu kẹp, bộ đẩy sản phẩm và các thiết bị tự động. Việc kết hợp van với cảm biến và bộ điều khiển giúp nâng cao tính linh hoạt của dây chuyền.

Máy móc sản xuất: Trong các dây chuyền đóng gói, lắp ráp và gia công, valve điều hướng hỗ trợ thực hiện những chuyển động theo trình tự được thiết lập, góp phần cải thiện năng suất và độ ổn định của thiết bị.

Thiết bị nâng hạ và máy công trình: valve điều hướng thủy lực giúp điều khiển hướng chuyển động của các cơ cấu nâng, hạ, nghiêng hoặc xoay. Khi sử dụng cho những ứng dụng nâng tải, cần lựa chọn van và các thiết bị bảo vệ phù hợp với tải trọng cũng như yêu cầu an toàn.

Hệ thống tự động hóa: valve điều hướng điện từ có thể kết nối với PLC và các thiết bị điều khiển để thực hiện chu trình vận hành tự động, giảm thao tác thủ công và hỗ trợ giám sát hệ thống.

Kinh nghiệm lựa chọn valve điều hướng phù hợp

Để lựa chọn valve điều hướng đáp ứng yêu cầu kỹ thuật, trước hết cần xác định môi chất sử dụng là dầu thủy lực hay khí nén. Mỗi loại van có giới hạn về áp suất, lưu lượng, nhiệt độ và vật liệu làm kín riêng.

Tiếp theo, cần xác định số cửa và số vị trí làm việc, chẳng hạn 3/2, 4/2 hoặc 4/3. Với van thủy lực, phải kiểm tra sơ đồ con trượt và trạng thái trung gian để đảm bảo phù hợp với cách vận hành của xi lanh hoặc động cơ.

Ngoài ra, cần lựa chọn phương thức điều khiển thích hợp như điện từ, cơ khí, tay gạt hoặc khí nén. Nếu sử dụng van điện từ, cần đối chiếu điện áp nguồn, kiểu cấp điện và yêu cầu tín hiệu điều khiển.

Kích thước cổng kết nối, lưu lượng danh định và áp suất làm việc cũng là những thông số quan trọng. Van có lưu lượng quá nhỏ có thể gây tổn thất áp suất, trong khi lựa chọn không phù hợp với áp suất hệ thống có thể ảnh hưởng đến tuổi thọ và độ an toàn của thiết bị.

Cuối cùng, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, tài liệu kỹ thuật đầy đủ và chế độ bảo hành minh bạch. Đối với hệ thống quan trọng, cần tham khảo ý kiến kỹ thuật viên trước khi thay thế hoặc lắp đặt van mới.

Kết luận

Van điều hướng là thiết bị quan trọng trong hệ thống thủy lực và khí nén, đảm nhiệm chức năng phân phối, đóng mở và thay đổi hướng dòng lưu chất để điều khiển cơ cấu chấp hành. Tùy theo yêu cầu vận hành, người dùng có thể lựa chọn van 3/2, 4/2, 4/3 hoặc các dòng van điều khiển bằng điện từ, cơ khí và khí nén.

Để hệ thống hoạt động ổn định, cần lựa chọn van dựa trên môi chất, áp suất, lưu lượng, số cửa, số vị trí và phương thức điều khiển. Việc sử dụng đúng chủng loại van không chỉ giúp nâng cao hiệu quả vận hành mà còn hỗ trợ giảm sự cố và chi phí bảo trì trong quá trình sử dụng lâu dài.
