Van xả tự động là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van nước xả tự động là thiết bị được sử dụng trong nhiều hệ thống đường ống nhằm tự động loại bỏ khí, nước ngưng, chất lỏng dư thừa hoặc một số lưu chất ra khỏi hệ thống khi đáp ứng điều kiện vận hành nhất định. Thay vì phải thường xuyên kiểm tra và thao tác thủ công, thiết bị có thể thực hiện quá trình xả theo cơ chế cơ học, chênh lệch áp suất hoặc tín hiệu điều khiển điện, tùy thuộc vào từng loại van.

Hiện nay, van nước xả tự động được ứng dụng trong hệ thống khí nén, nồi hơi, đường ống công nghiệp, hệ thống cấp thoát nước và nhiều dây chuyền sản xuất. Tuy nhiên, mỗi dòng van có cấu tạo, nguyên lý hoạt động và mục đích sử dụng khác nhau. Việc hiểu rõ đặc điểm của thiết bị sẽ giúp người dùng lựa chọn đúng sản phẩm, đảm bảo hiệu quả vận hành và hạn chế các sự cố kỹ thuật.

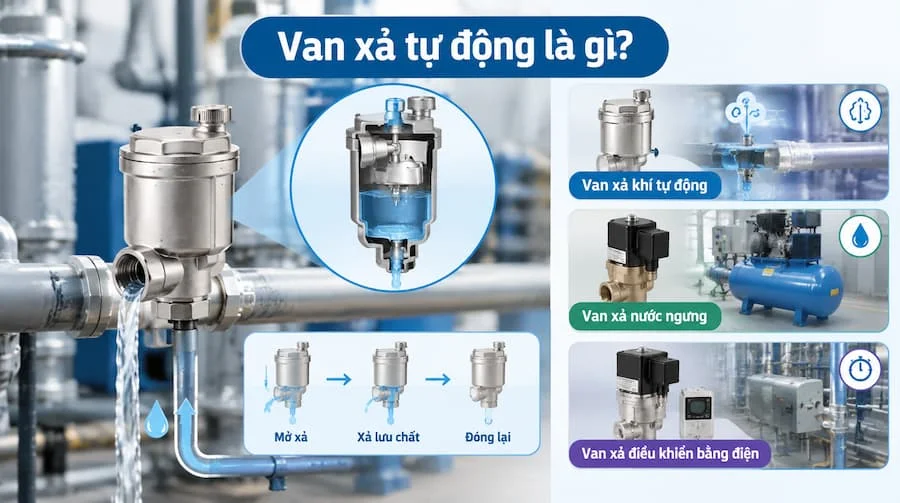

Van xả tự động là gì?

Van xả tự động là thiết bị có chức năng tự động mở để đưa lưu chất ra ngoài khi đạt đến một điều kiện được xác định trước, sau đó đóng lại hoặc tiếp tục vận hành theo cơ chế thiết kế. Điều kiện kích hoạt có thể liên quan đến mực nước, sự tích tụ nước ngưng, áp suất, thời gian cài đặt hoặc tín hiệu từ hệ thống điều khiển.

Khác với van xả vận hành bằng tay, van nước xả tự động có khả năng thực hiện chu trình xả mà không cần người vận hành trực tiếp thao tác tại mỗi lần sử dụng. Đặc điểm này giúp giảm công việc kiểm tra định kỳ, hạn chế tình trạng tích tụ lưu chất không mong muốn và nâng cao tính ổn định cho hệ thống.

Trên thị trường, van nước xả tự động có nhiều dạng khác nhau. Van xả khí tự động thường được sử dụng để loại bỏ khí tích tụ trong đường ống nước. Van xả nước ngưng được lắp trong hệ thống khí nén hoặc hơi để loại bỏ lượng nước hình thành trong quá trình vận hành. Ngoài ra, van xả điều khiển bằng điện có thể được lập trình đóng mở theo thời gian hoặc nhận tín hiệu từ bộ điều khiển.

Cần lưu ý rằng van nước xả tự động không phải là tên gọi của một cơ chế duy nhất. Chức năng cụ thể của thiết bị phụ thuộc vào thiết kế, môi chất sử dụng và thông số kỹ thuật của từng model.

Cấu tạo của van xả tự động

Cấu tạo van nước xả tự động có sự khác biệt giữa các dòng sản phẩm, nhưng nhìn chung thường bao gồm thân van, bộ phận đóng mở, cơ cấu kích hoạt và các vị trí kết nối với đường ống.

Thân van: Đây là bộ phận bao bọc các chi tiết bên trong và tạo thành đường dẫn lưu chất. Thân van thường được chế tạo từ đồng, gang, inox, thép hoặc nhựa kỹ thuật tùy theo áp suất, nhiệt độ và tính chất của môi trường làm việc. Vật liệu thân van cần có khả năng chịu được điều kiện vận hành thực tế.

Bộ phận đóng mở: Bộ phận này có nhiệm vụ kiểm soát dòng lưu chất đi qua cửa van. Tùy thiết kế, cơ cấu đóng mở có thể là đĩa van, nút van, màng van hoặc cụm bi van. Khi van mở, lưu chất được dẫn ra ngoài; khi van đóng, bề mặt làm kín hạn chế dòng chảy qua cửa xả.

Cơ cấu kích hoạt: Đây là thành phần quyết định thời điểm van hoạt động tự động. Với van phao, cơ cấu kích hoạt dựa vào sự thay đổi mực chất lỏng. Với van xả nước ngưng chuyên dụng, cơ cấu có thể sử dụng phao, cơ cấu nhiệt động hoặc nguyên lý cơ học khác. Đối với van điều khiển điện, thiết bị có thể sử dụng cuộn điện từ hoặc bộ truyền động điện để thực hiện thao tác đóng mở.

Bộ phận làm kín: Gioăng, vòng đệm và các bề mặt tiếp xúc có chức năng hạn chế rò rỉ khi van ở trạng thái đóng. Vật liệu làm kín phải phù hợp với môi chất, nhiệt độ và áp suất làm việc.

Cổng kết nối và đường xả: Các vị trí kết nối cho phép lắp van vào hệ thống, đồng thời dẫn lưu chất ra vị trí thoát phù hợp. Kiểu kết nối có thể là ren, mặt bích hoặc dạng chuyên dụng tùy kích thước và thiết kế của sản phẩm.

Một số dòng van nước xả tự động còn được tích hợp bộ lọc, bộ điều khiển thời gian, đầu nối điện hoặc cơ cấu điều chỉnh lưu lượng xả nhằm đáp ứng yêu cầu vận hành cụ thể.

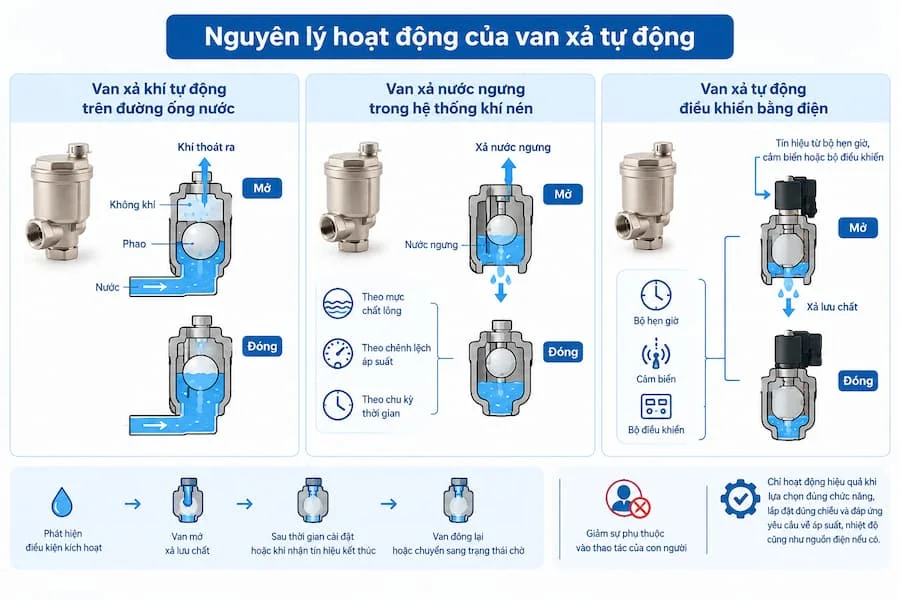

Nguyên lý hoạt động của van xả tự động

Nguyên lý hoạt động của van nước xả tự động phụ thuộc vào cơ cấu điều khiển được sử dụng. Điểm chung là thiết bị sẽ tự động chuyển đổi giữa trạng thái mở và đóng khi điều kiện vận hành đạt đến ngưỡng thiết kế.

Đối với van xả khí tự động lắp trên đường ống nước, không khí tích tụ bên trong có thể làm thay đổi vị trí của phao hoặc cơ cấu bên trong van. Khi lượng khí đạt đến mức nhất định, cơ cấu đóng mở cho phép khí thoát ra ngoài. Sau khi khí được giải phóng và nước tiếp cận vị trí làm việc của phao, van đóng lại để hạn chế nước thoát ra ngoài.

Đối với van xả nước ngưng trong hệ thống khí nén, thiết bị có nhiệm vụ loại bỏ nước hình thành do hơi ẩm trong không khí bị ngưng tụ. Tùy loại van, nước ngưng có thể được xả theo mực chất lỏng, chênh lệch áp suất hoặc chu kỳ thời gian. Khi điều kiện kích hoạt xuất hiện, cửa xả mở để đưa nước ngưng ra ngoài. Sau khi hoàn tất chu trình, van đóng lại hoặc chuyển sang trạng thái chờ.

Đối với van nước xả tự động điều khiển bằng điện, quá trình hoạt động thường được thực hiện thông qua cuộn điện từ hoặc bộ truyền động điện. Khi nhận tín hiệu từ bộ hẹn giờ, cảm biến hoặc bộ điều khiển, cơ cấu chấp hành sẽ làm van mở để xả lưu chất. Sau khoảng thời gian cài đặt hoặc khi nhận tín hiệu kết thúc, van đóng lại.

Nhờ cơ chế này, van nước xả tự động có thể giảm sự phụ thuộc vào thao tác của con người. Tuy nhiên, thiết bị chỉ hoạt động hiệu quả khi được lựa chọn đúng chức năng, lắp đặt đúng chiều và đáp ứng các yêu cầu về áp suất, nhiệt độ cũng như nguồn điện nếu có.

Phân loại van xả tự động phổ biến hiện nay

Van xả khí tự động

Van xả khí tự động thường được lắp đặt tại các vị trí dễ tích tụ không khí trong hệ thống đường ống nước. Khí tồn đọng có thể gây tiếng ồn, làm giảm hiệu quả lưu thông hoặc ảnh hưởng đến quá trình vận hành của một số thiết bị. Van có nhiệm vụ tự động giải phóng lượng khí tích tụ theo nguyên lý thiết kế.

Dòng van này thường được sử dụng trong hệ thống sưởi, đường ống tuần hoàn nước, hệ thống cấp nước và một số ứng dụng công nghiệp. Khi lựa chọn, cần kiểm tra áp suất làm việc, nhiệt độ, kích thước kết nối và khả năng tương thích với môi chất.

Van xả nước ngưng tự động

Van xả nước ngưng được sử dụng phổ biến trong hệ thống máy nén khí, bình tích khí, bộ lọc khí nén và đường ống hơi. Trong quá trình vận hành, hơi ẩm có thể ngưng tụ thành nước và tích tụ tại những vị trí thấp hoặc thiết bị chuyên dụng.

Nếu nước ngưng không được loại bỏ kịp thời, hệ thống có thể gặp tình trạng ăn mòn, suy giảm chất lượng khí nén hoặc ảnh hưởng đến thiết bị phía sau. Van xả nước ngưng tự động giúp giải quyết vấn đề này bằng cách thực hiện chu trình xả phù hợp với điều kiện làm việc.

Van xả tự động điều khiển bằng điện

Van xả điều khiển bằng điện thường được sử dụng khi cần kiểm soát thời điểm hoặc chu kỳ xả. Một số model có thể kết hợp bộ hẹn giờ để tự động mở van trong khoảng thời gian cài đặt, sau đó đóng lại nhằm hạn chế thất thoát khí hoặc chất lỏng.

Loại van này phù hợp với hệ thống yêu cầu tính tự động hóa cao. Khi lựa chọn, cần xác định điện áp, kiểu tín hiệu điều khiển, áp suất, nhiệt độ và khả năng làm việc liên tục của thiết bị.

Van xả tự động dạng phao cơ

Van xả sử dụng phao cơ hoạt động dựa trên sự thay đổi mực chất lỏng. Khi mực chất lỏng thay đổi, phao dịch chuyển và tác động đến cơ cấu đóng mở để thực hiện chức năng theo thiết kế.

Tùy cấu tạo, cơ chế phao có thể được sử dụng để xả khí hoặc kiểm soát việc xả chất lỏng. Người dùng cần phân biệt van xả khí tự động dạng phao với van phao cấp nước, bởi hai loại thiết bị có chức năng và cách vận hành không hoàn toàn giống nhau.

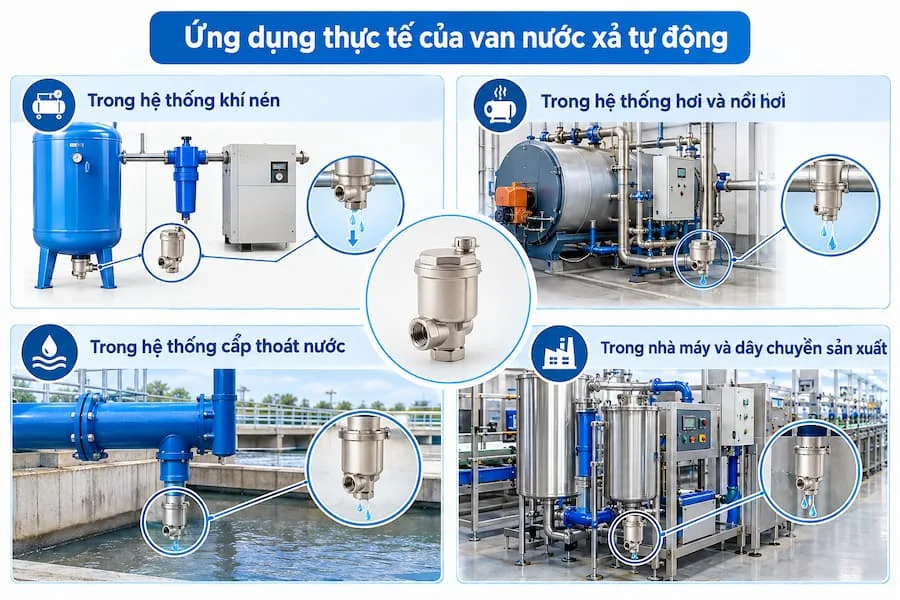

Ứng dụng thực tế của van nước xả tự động

Van nước xả tự động được ứng dụng trong nhiều lĩnh vực nhờ khả năng loại bỏ lưu chất không mong muốn mà không cần thao tác thủ công thường xuyên.

Trong hệ thống khí nén: Van được lắp tại bình tích khí, bộ lọc, bộ tách nước hoặc những vị trí có nguy cơ tích tụ nước ngưng. Việc xả nước đúng thời điểm giúp hạn chế ăn mòn và giảm nguy cơ nước đi vào thiết bị sử dụng khí nén.

Trong hệ thống hơi và nồi hơi: Các thiết bị xả chuyên dụng có thể được sử dụng để loại bỏ nước ngưng tại những vị trí phù hợp. Việc lựa chọn cần căn cứ vào nhiệt độ, áp suất và đặc tính lưu chất. Không nên sử dụng van xả nước thông thường thay thế cho bẫy hơi hoặc thiết bị xả chuyên dụng nếu thiết kế hệ thống yêu cầu loại thiết bị khác.

Trong hệ thống cấp thoát nước: Van xả khí tự động giúp loại bỏ khí tích tụ trong đường ống, đặc biệt tại các vị trí có khả năng hình thành túi khí. Thiết bị góp phần cải thiện điều kiện lưu thông và hỗ trợ hệ thống vận hành ổn định.

Trong nhà máy và dây chuyền sản xuất: Van nước xả tự động có thể được sử dụng tại các bộ lọc, thiết bị tách nước, hệ thống phụ trợ và đường ống công nghiệp. Việc tự động hóa chu trình xả giúp giảm thao tác thủ công, nhưng vẫn cần kiểm tra và bảo dưỡng theo kế hoạch.

Kinh nghiệm lựa chọn van nước xả tự động phù hợp

Để lựa chọn đúng van nước xả tự động, trước tiên cần xác định mục đích sử dụng. Nếu cần loại bỏ khí trong đường ống nước, nên xem xét van xả khí tự động. Nếu cần xả nước ngưng từ máy nén khí, cần lựa chọn thiết bị được thiết kế cho hệ thống khí nén. Trường hợp cần điều khiển chu kỳ xả, van điều khiển điện có thể là phương án phù hợp.

Tiếp theo, cần kiểm tra kích thước và kiểu kết nối để đảm bảo van tương thích với đường ống hoặc thiết bị hiện có. Các thông số áp suất và nhiệt độ làm việc phải nằm trong giới hạn cho phép của nhà sản xuất.

Vật liệu thân van và gioăng làm kín cũng là yếu tố quan trọng. Đồng, inox, gang, thép và nhựa có đặc tính khác nhau về khả năng chống ăn mòn, chịu nhiệt và chịu áp lực. Với môi trường có hóa chất hoặc yêu cầu vệ sinh đặc biệt, cần kiểm tra khả năng tương thích vật liệu trước khi sử dụng.

Đối với van điều khiển điện, cần xác định điện áp nguồn, chế độ vận hành và điều kiện lắp đặt. Với van xả nước ngưng, nên xem xét lưu lượng xả, áp suất chênh lệch và khả năng chống tắc do cặn bẩn.

Ngoài ra, cần tuân thủ hướng dẫn lắp đặt, bố trí đường xả an toàn và kiểm tra định kỳ để phát hiện rò rỉ, tắc nghẽn hoặc hư hỏng cơ cấu đóng mở.

Kết luận

Van xả tự động là thiết bị hữu ích trong các hệ thống đường ống và thiết bị công nghiệp, giúp tự động loại bỏ khí, nước ngưng hoặc lưu chất dư thừa theo điều kiện vận hành được thiết kế. Tùy mục đích sử dụng, người dùng có thể lựa chọn van xả khí tự động, van xả nước ngưng, van xả điều khiển điện hoặc các dòng van sử dụng cơ cấu phao.

Để thiết bị hoạt động hiệu quả và bền bỉ, cần xác định đúng chức năng, vật liệu, kích thước kết nối, áp suất, nhiệt độ và phương thức điều khiển. Lựa chọn đúng chủng loại ngay từ đầu sẽ giúp nâng cao độ tin cậy của hệ thống, hạn chế sự cố và tối ưu chi phí vận hành lâu dài.
