Van 1 chiều ống thoát nước là gì? Cấu tạo, nguyên lý hoạt động và công dụng

Van 1 chiều ống thoát nước là thiết bị quan trọng trong các hệ thống thoát nước dân dụng và công nghiệp. Sản phẩm có chức năng kiểm soát hướng dòng chảy, cho phép nước thoát theo một chiều nhất định và hạn chế tình trạng nước chảy ngược vào đường ống. Việc lắp đặt van đúng vị trí không chỉ giúp hệ thống thoát nước hoạt động ổn định mà còn góp phần hạn chế ngập úng, trào ngược nước thải và các sự cố phát sinh trong quá trình sử dụng.

Vậy van một chiều ống thoát nước là gì, có cấu tạo như thế nào, hoạt động theo nguyên lý nào và được ứng dụng ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

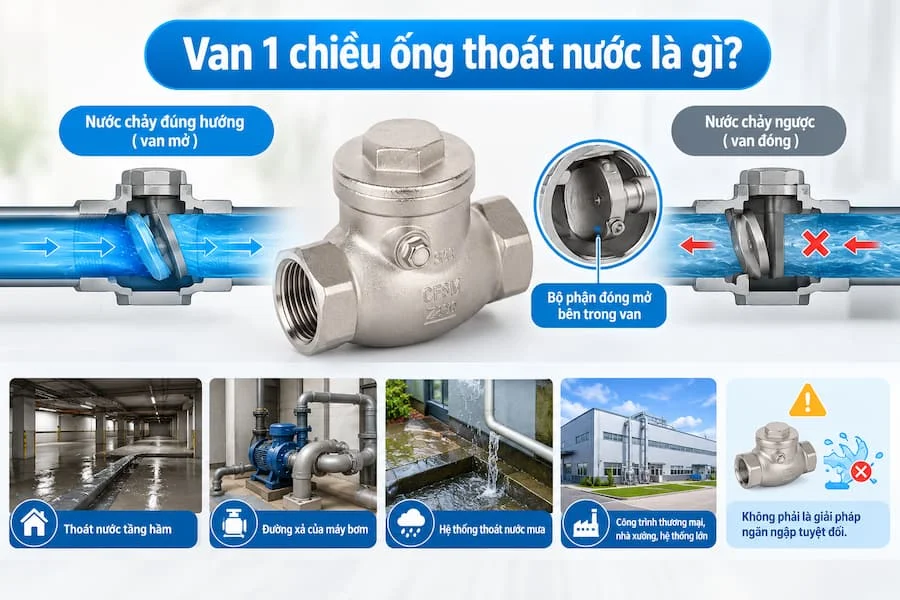

Van 1 chiều ống thoát nước là gì?

Van 1 chiều ống thoát nước, còn gọi là van một chiều thoát nước hoặc van chống chảy ngược, là thiết bị được lắp đặt trên đường ống nhằm kiểm soát hướng di chuyển của dòng nước. Van cho phép nước đi qua theo chiều thiết kế và tự động đóng lại khi dòng chảy đảo chiều hoặc xuất hiện áp lực ngược đủ lớn.

Khác với các loại van đóng mở thông thường cần thao tác bằng tay, van 1 chiều thường hoạt động tự động dựa trên áp lực của dòng nước. Khi nước chảy đúng hướng, bộ phận đóng mở bên trong van sẽ dịch chuyển để tạo đường lưu thông. Khi dòng nước ngừng chảy hoặc có xu hướng quay ngược, bộ phận này trở về vị trí đóng, giúp hạn chế nước chảy ngược qua van.

Trong hệ thống thoát nước gia đình, van 1 chiều thường được sử dụng tại các đường ống thoát nước tầng hầm, đường xả của máy bơm, hệ thống thoát nước mưa và một số vị trí có nguy cơ nước trào ngược. Đối với các công trình thương mại, nhà xưởng hoặc hệ thống thoát nước quy mô lớn, thiết bị cũng được sử dụng để hỗ trợ kiểm soát dòng chảy và bảo vệ hệ thống đường ống.

Tuy nhiên, cần lưu ý rằng van 1 chiều không phải là giải pháp ngăn ngập tuyệt đối. Hiệu quả chống chảy ngược phụ thuộc vào thiết kế van, áp lực nước, vị trí lắp đặt và tình trạng vận hành của hệ thống.

Cấu tạo của van 1 chiều ống thoát nước

Cấu tạo của van một chiều ống thoát nước có thể khác nhau tùy theo chủng loại, vật liệu và nguyên lý đóng mở. Tuy nhiên, phần lớn các sản phẩm đều có những bộ phận cơ bản giúp dẫn hướng dòng chảy và ngăn nước chảy ngược.

Thân van: Đây là bộ phận bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối van với hệ thống đường ống. Thân van thường được chế tạo từ nhựa PVC, uPVC, PP, gang, đồng hoặc inox tùy theo môi trường sử dụng. Với hệ thống thoát nước dân dụng, van nhựa thường được lựa chọn nhờ trọng lượng nhẹ, khả năng chống ăn mòn và chi phí hợp lý.

Đĩa van hoặc cửa van: Đây là bộ phận trực tiếp đóng và mở đường dẫn nước. Tùy thiết kế, bộ phận này có thể là một đĩa tròn, cánh lật hoặc cửa đóng mở theo phương thẳng đứng. Khi nước chảy đúng hướng, đĩa van được đẩy khỏi vị trí đóng để nước đi qua. Khi dòng chảy yếu đi hoặc đảo chiều, đĩa van trở về vị trí ngăn dòng.

Trục bản lề hoặc cơ cấu dẫn hướng: Bộ phận này có nhiệm vụ giữ và định hướng chuyển động của đĩa van. Ở loại van cánh lật, đĩa van thường được gắn với trục bản lề để đóng mở theo chuyển động xoay. Với các dòng van khác, cơ cấu dẫn hướng giúp bộ phận đóng mở di chuyển ổn định và hạn chế tình trạng kẹt van.

Lò xo hồi vị (nếu có): Một số loại van sử dụng lò xo để hỗ trợ đưa đĩa van trở về vị trí đóng khi áp lực dòng chảy giảm. Cơ cấu này giúp van đóng nhanh hơn, nhưng cũng tạo ra lực cản mà dòng nước phải thắng để mở van.

Gioăng làm kín: Gioăng thường được làm từ cao su hoặc vật liệu đàn hồi phù hợp, có tác dụng tăng độ kín giữa bộ phận đóng mở và bề mặt tiếp xúc. Gioăng tốt giúp giảm nguy cơ rò rỉ và hạn chế nước chảy ngược qua van.

Ngoài ra, van còn có thể được thiết kế với nắp kiểm tra, đầu nối ren, đầu nối dán keo hoặc mặt bích để thuận tiện cho việc lắp đặt và bảo trì.

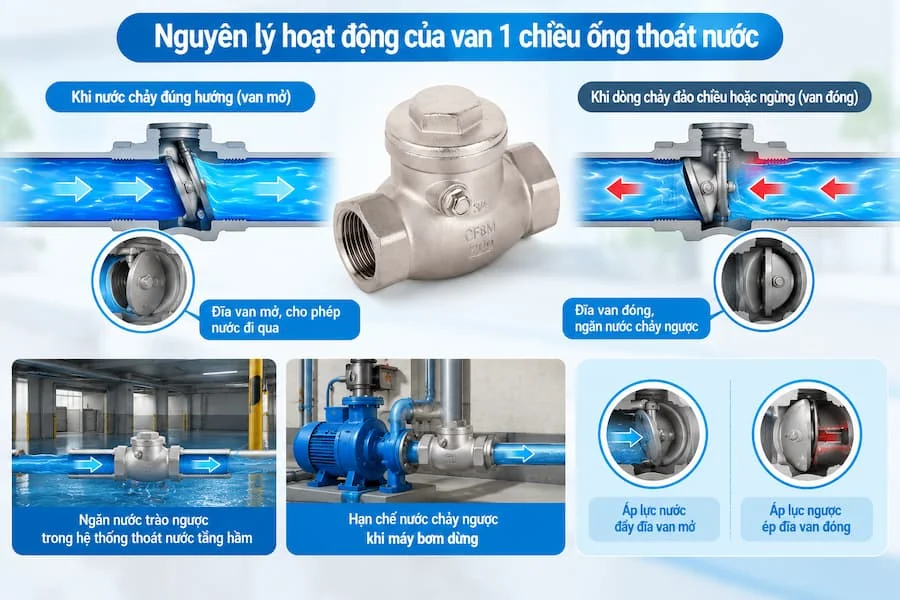

Nguyên lý hoạt động của van 1 chiều ống thoát nước

Nguyên lý hoạt động của van 1 chiều ống thoát nước dựa trên sự chênh lệch áp lực giữa hai phía của van và cơ cấu đóng mở bên trong.

Khi nước chảy theo đúng chiều thiết kế, áp lực của dòng nước tác động lên đĩa van hoặc cửa van. Nếu lực này đủ lớn để thắng trọng lượng bộ phận đóng mở, lực lò xo và các lực cản khác, van sẽ mở ra. Nước sau đó đi qua thân van và tiếp tục di chuyển theo đường ống thoát nước.

Khi dòng nước giảm hoặc ngừng chảy, bộ phận đóng mở sẽ trở về vị trí ban đầu nhờ trọng lực, lò xo hoặc cơ cấu thiết kế. Khi nước phía đầu ra tạo áp lực ngược, đĩa van được ép về vị trí đóng, hạn chế dòng nước quay trở lại đường ống phía trước van.

Ví dụ, trong hệ thống thoát nước của tầng hầm, khi nước từ bên ngoài dâng cao và có xu hướng chảy ngược vào đường ống thoát, van có thể đóng lại để ngăn hoặc giảm lượng nước trào ngược. Tuy nhiên, khả năng bảo vệ thực tế còn phụ thuộc vào độ kín của van, áp lực nước và tình trạng của các mối nối.

Đối với hệ thống sử dụng máy bơm thoát nước, van 1 chiều còn giúp hạn chế nước trong đường ống chảy ngược về bể hoặc hố thu sau khi máy bơm dừng. Nhờ đó, hệ thống có thể giảm hiện tượng dòng chảy đảo chiều và hỗ trợ quá trình vận hành ổn định hơn.

Công dụng của van một chiều ống thoát nước

Van một chiều ống thoát nước mang lại nhiều lợi ích thiết thực trong quá trình vận hành hệ thống cấp thoát nước.

Ngăn nước chảy ngược: Đây là công dụng quan trọng nhất của thiết bị. Van giúp hạn chế nước thải hoặc nước mưa quay ngược vào khu vực cần bảo vệ, đặc biệt tại những vị trí có nguy cơ trào ngược khi cống thoát nước quá tải.

Hạn chế ngập úng tại tầng hầm: Tầng hầm, gara và các khu vực thấp hơn mặt đường thường dễ bị ảnh hưởng khi nước trong hệ thống thoát nước dâng cao. Lắp đặt van tại vị trí phù hợp có thể giảm nguy cơ nước tràn ngược qua đường ống thoát.

Bảo vệ máy bơm và thiết bị liên quan: Trong các hệ thống thoát nước sử dụng máy bơm, van 1 chiều giúp hạn chế dòng nước quay trở lại khi bơm ngừng hoạt động. Điều này hỗ trợ giảm tải cho hệ thống và hạn chế một số sự cố do dòng chảy đảo chiều.

Hạn chế mùi hôi và nguy cơ ô nhiễm: Khi nước thải chảy ngược qua đường ống, các chất bẩn và mùi khó chịu có thể theo đó xâm nhập vào công trình. Van 1 chiều có khả năng hạn chế hiện tượng này nếu được lắp đúng vị trí và có độ kín phù hợp. Tuy nhiên, van không thay thế được bẫy nước chống mùi chuyên dụng.

Tăng độ ổn định của hệ thống thoát nước: Việc kiểm soát hướng dòng chảy giúp hệ thống hoạt động theo thiết kế, hạn chế các hiện tượng chảy ngược và giảm nguy cơ phát sinh sự cố tại những vị trí quan trọng.

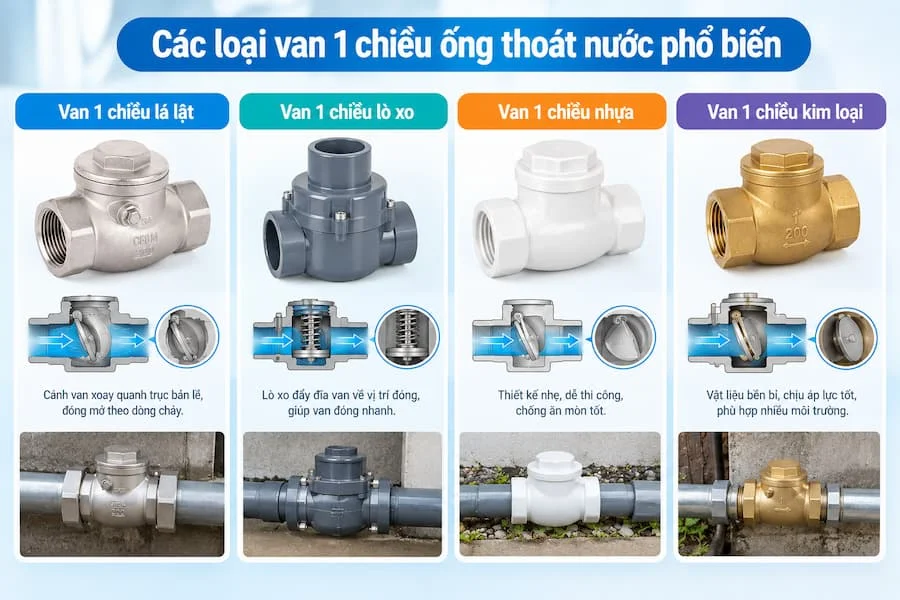

Các loại van 1 chiều ống thoát nước phổ biến

Trên thị trường hiện nay có nhiều loại van 1 chiều được thiết kế để phù hợp với từng điều kiện sử dụng.

Van 1 chiều lá lật: Loại van này sử dụng một cánh van có thể xoay quanh trục bản lề. Khi nước chảy đúng hướng, cánh van mở ra; khi dòng chảy dừng hoặc đảo chiều, cánh van đóng lại. Van lá lật thường phù hợp với nhiều hệ thống thoát nước có lưu lượng tương đối lớn, nhưng cần lựa chọn đúng hướng lắp đặt theo hướng dẫn của nhà sản xuất.

Van 1 chiều lò xo: Van sử dụng lò xo để đẩy đĩa van về vị trí đóng. Thiết kế này giúp van đóng tương đối nhanh và có thể lắp theo nhiều hướng tùy model. Tuy nhiên, cần kiểm tra áp lực mở van để bảo đảm phù hợp với lưu lượng và cột áp của hệ thống.

Van 1 chiều nhựa: Đây là lựa chọn phổ biến cho các đường ống thoát nước dân dụng. Van nhựa có ưu điểm nhẹ, dễ thi công và chống ăn mòn tốt trong môi trường tương thích. Khi lựa chọn, cần kiểm tra kích thước kết nối, khả năng chịu áp lực và tính tương thích với loại nước thải sử dụng.

Van 1 chiều kim loại: Van bằng gang, đồng hoặc inox thường được lựa chọn cho những hệ thống có yêu cầu cụ thể về độ bền cơ học, áp lực làm việc hoặc điều kiện môi trường. Vật liệu phù hợp cần được xác định dựa trên tính chất lưu chất, nhiệt độ và yêu cầu kỹ thuật của công trình.

Những lưu ý khi lựa chọn và lắp đặt van 1 chiều ống thoát nước

Để van hoạt động hiệu quả, trước tiên cần xác định chính xác mục đích sử dụng. Van lắp cho đường thoát nước thải sinh hoạt có thể có yêu cầu khác với van dùng cho đường xả máy bơm hoặc hệ thống thoát nước mưa.

Kích thước van phải phù hợp với đường kính ống. Nếu lựa chọn sai kích thước, việc kết nối có thể không kín hoặc gây cản trở dòng chảy. Ngoài ra, cần xem xét lưu lượng nước, áp lực làm việc, vật liệu thân van và khả năng chịu được môi trường sử dụng.

Khi thi công, cần lắp van đúng chiều dòng chảy được ký hiệu trên thân van. Với những dòng van có yêu cầu riêng về tư thế lắp đặt, cần tuân thủ hướng dẫn của nhà sản xuất. Các mối nối phải được xử lý đúng kỹ thuật để hạn chế rò rỉ và tránh tạo thêm điểm yếu trên đường ống.

Đối với hệ thống thoát nước thải, cặn bẩn và chất rắn có thể làm kẹt đĩa van hoặc khiến gioăng không kín. Vì vậy, nên ưu tiên loại van phù hợp với đặc tính nước thải, đồng thời bố trí vị trí thuận tiện để kiểm tra và vệ sinh định kỳ. Không nên lắp đặt tại nơi khó tiếp cận nếu thiết bị cần được bảo trì thường xuyên.

Nếu công trình nằm trong khu vực thường xuyên ngập úng hoặc có nguy cơ nước cống dâng cao, cần đánh giá tổng thể hệ thống thoát nước và cân nhắc các biện pháp bảo vệ bổ sung thay vì chỉ phụ thuộc vào một chiếc van.

Kết luận

Van một chiều ống thoát nước là thiết bị hữu ích giúp kiểm soát hướng dòng chảy, hạn chế nước chảy ngược và hỗ trợ bảo vệ hệ thống thoát nước trong nhà ở, tầng hầm, nhà xưởng và nhiều công trình khác. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và công dụng của từng loại van sẽ giúp người dùng lựa chọn sản phẩm phù hợp với nhu cầu thực tế.

Để đạt hiệu quả sử dụng tốt, hãy ưu tiên van có kích thước chính xác, vật liệu phù hợp, khả năng làm kín tốt và đáp ứng yêu cầu kỹ thuật của hệ thống. Đồng thời, cần lắp đặt đúng hướng, kiểm tra định kỳ và vệ sinh khi cần thiết để duy trì khả năng vận hành ổn định, lâu dài.
