Valve DN32: Kích Thước, Các Loại Và Cách Chọn Van DN32 Đúng Cho Hệ Thống

Khi thiết kế hoặc thay thế van cho đường ống, bạn thường được yêu cầu chọn Van DN32. Nhưng không phải ai cũng hiểu DN32 thực sự biểu thị điều gì, và chọn sai ở bước này dễ dẫn đến van lắp không khớp hoặc vận hành kém ổn định.

DN là viết tắt của Diameter Nominal, nghĩa là đường kính danh nghĩa. DN32 là cấp kích thước danh nghĩa thường dùng trong hệ thống đường ống, không nên hiểu đơn giản là mọi kích thước đo thực tế của van đều bằng 32 mm. Kích thước thực tế còn phụ thuộc tiêu chuẩn đường ống, kiểu van và tiêu chuẩn kết nối. Vì vậy, chọn đúng DN chưa đủ: bạn cần kiểm tra thêm kiểu van, vật liệu, áp suất, nhiệt độ và tiêu chuẩn kết nối.

DN32 Là Bao Nhiêu mm Và Tương Đương Bao Nhiêu Inch?

DN32 là kích thước danh nghĩa 32 mm. Tuy vậy, DN không nhất thiết bằng đường kính ngoài hay đường kính trong thực tế, vì kích thước thật của đường ống và van phụ thuộc tiêu chuẩn áp dụng.

DN32 thường được quy đổi gần với kích thước danh nghĩa 1 1/4 inch. Đây là mối liên hệ gần đúng, không phải phép quy đổi chính xác từng milimét. Vì vậy, không nên chỉ dùng phép quy đổi inch sang mm để xác định kích thước ren thực tế. Khi mua van thay thế, hãy đối chiếu với chuẩn ren hoặc mặt bích của đường ống hiện hữu để tránh mua nhầm.

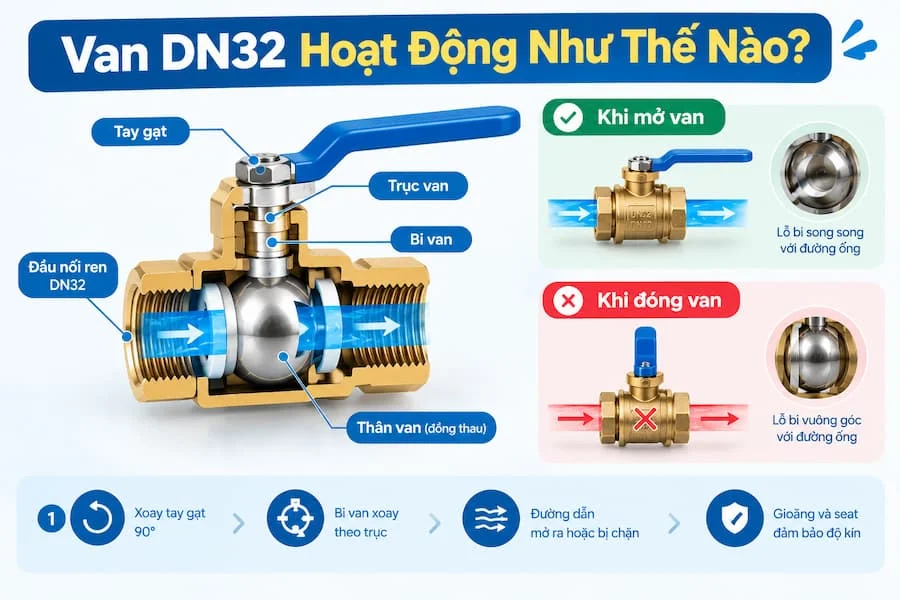

Van DN32 Hoạt Động Như Thế Nào?

Ở mức tổng quát, van được lắp trên đường ống DN32 và bộ phận đóng/mở điều khiển dòng lưu chất. Khi van mở, lưu chất đi qua; khi van đóng, cơ cấu đóng tạo sự ngăn cách dòng chảy. Với van điều tiết, mức mở có thể được điều chỉnh để kiểm soát lưu lượng.

Nguyên lý cụ thể phụ thuộc từng loại:

• Van bi: bi có lỗ xuyên tâm xoay để mở hoặc chặn dòng.

• Van bướm: đĩa xoay trong lòng van.

• Van cổng: cánh van di chuyển lên/xuống.

• Van cầu: đĩa van di chuyển để điều tiết dòng.

Nói cách khác, "DN32" chỉ cho biết kích thước, còn cách van đóng/mở và mức độ phù hợp với từng chức năng phụ thuộc hoàn toàn vào kiểu van. Đây là lý do cần xác định chức năng trước khi chọn loại.

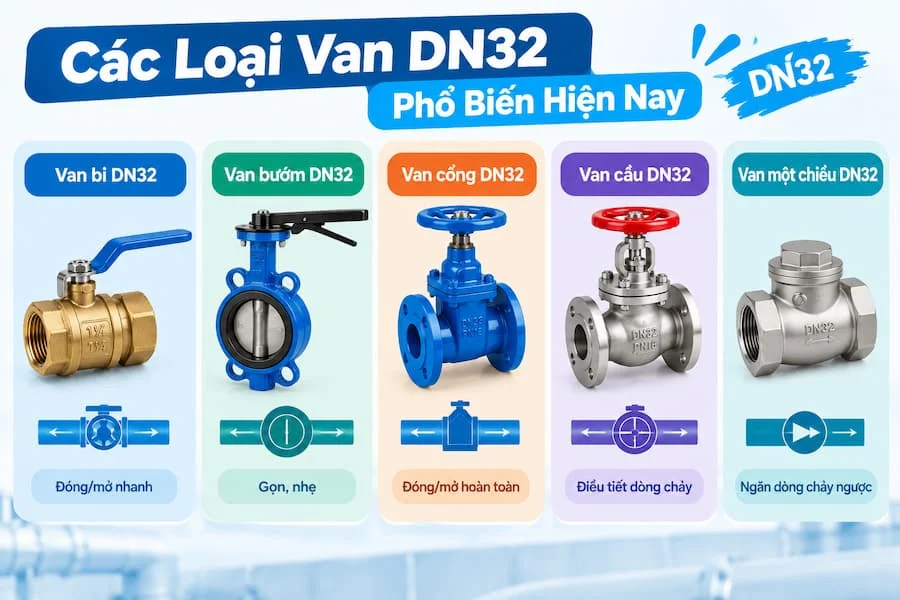

Các Loại Van DN32 Phổ Biến Hiện Nay

1. Van bi DN32: đóng/mở nhanh, thiết kế phổ biến, phù hợp nhiều hệ thống nước và lưu chất tương thích.

2. Van bướm DN32: thiết kế gọn, trọng lượng tương đối nhẹ, phù hợp hệ thống cần tiết kiệm không gian.

3. Van cổng DN32: thường dùng cho đóng/mở đường ống; khi mở hoàn toàn có thể tạo tiết diện dòng chảy lớn. Không nên mặc định dùng như van điều tiết.

4. Van cầu DN32: có khả năng điều tiết dòng, với kết cấu dòng chảy khác van bi và van cổng. Khi hệ thống cần chỉnh lưu lượng, van cầu DN32 là lựa chọn thường được cân nhắc.

5. Van một chiều DN32: cho phép dòng chảy theo một hướng và hạn chế dòng chảy ngược.

Ngoài ra còn có van giảm áp, van lọc Y hoặc các loại van điều khiển DN32 tùy nhu cầu. Điểm cần nhớ là mỗi loại giải quyết một bài toán khác nhau: đóng/mở, điều tiết hay chống chảy ngược. Chọn sai chức năng thì dù đúng DN van vẫn không làm việc như kỳ vọng.

Thông Số Kỹ Thuật Quan Trọng Của Van DN32

Không nên chỉ ghi "DN32" mà cần kiểm tra:

• Kích thước: DN32, kích thước mặt bích hoặc đầu nối, chiều dài van.

• Vật liệu thân: gang, thép, inox, đồng hoặc nhựa.

• Áp suất: có nhiều cấp tùy loại van và tiêu chuẩn, ví dụ PN10, PN16 hoặc các cấp khác.

• Nhiệt độ: phụ thuộc vật liệu thân, gioăng/seat, môi chất và thiết kế van.

• Kết nối: ren, mặt bích, wafer, lug, hàn hoặc kiểu chuyên dụng.

• Cơ cấu điều khiển: tay gạt, tay quay, bộ truyền động điện hoặc khí nén.

Điều cần nhấn mạnh: hai valve cùng DN32 chưa chắc có cùng kích thước tổng thể, áp suất làm việc hay khả năng ứng dụng. Nếu chỉ khớp DN mà bỏ qua các thông số còn lại, van có thể lắp không vừa hoặc nhanh xuống cấp khi vận hành.

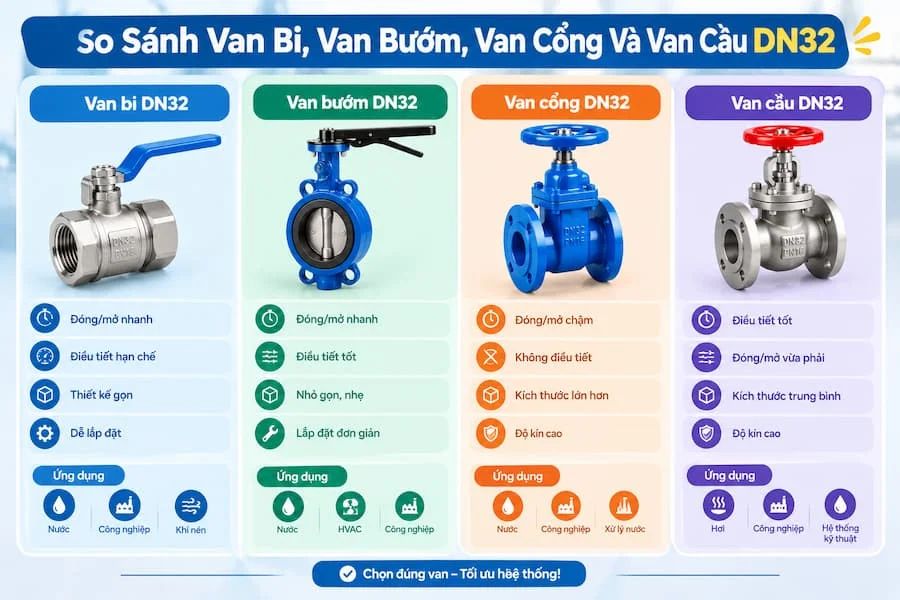

So Sánh Van Bi, Van Bướm, Van Cổng Và Van Cầu DN32

Không có loại Van DN32 nào phù hợp cho mọi hệ thống. Lựa chọn nên dựa trên chức năng:

• Chỉ cần đóng/mở: xem xét van bi, van bướm hoặc van cổng.

• Cần điều tiết: xem xét van cầu DN32 hoặc loại van điều khiển phù hợp.

• Cần chống dòng chảy ngược: dùng van một chiều.

Van cổng và van cầu thao tác nhiều vòng nên chậm hơn, nhưng đổi lại thuận lợi khi cần kiểm soát mức mở.

Van DN32 Dùng Cho Môi Trường Nào Và Khi Nào Nên Dùng?

Theo môi chất:

• Nước: cấp nước, HVAC, hệ thống xử lý nước, PCCC tùy yêu cầu hệ thống.

• Khí: khí nén hoặc các hệ thống khí phù hợp thông số van.

• Hơi: cần loại van có vật liệu và mức nhiệt/áp suất đáp ứng điều kiện hơi.

• Hóa chất: không chọn chỉ dựa trên DN32; cần kiểm tra tương thích của thân van, seat, gioăng và các bộ phận tiếp xúc môi chất.

Valve DN32 phù hợp khi hệ thống yêu cầu kích thước danh nghĩa tương ứng, chẳng hạn đường ống cấp nước, HVAC, đường ống công nghiệp, khí nén, thiết bị máy móc, hệ thống tưới hoặc một số hệ thống PCCC tùy tiêu chuẩn thiết kế.

DN32 chỉ xác định cấp kích thước danh nghĩa; nó không tự quyết định van có phù hợp với môi trường sử dụng hay không.

Những Sai Lầm Thường Gặp Khi Chọn Van DN32

1. Nghĩ DN32 là đường kính thực tế 32 mm. DN là kích thước danh nghĩa.

2. Chỉ quan tâm đến DN. Bỏ qua áp suất, nhiệt độ và môi chất.

3. Chọn sai kiểu kết nối. Van ren, mặt bích, wafer hay lug không thể tùy ý thay thế nhau.

4. Không kiểm tra tiêu chuẩn mặt bích. Cùng DN nhưng tiêu chuẩn kết nối có thể khác.

5. Chọn van điều tiết không đúng loại. Không phải van DN32 nào cũng thiết kế để điều tiết lưu lượng; nếu cần điều tiết, hãy xem xét van cầu DN32 hoặc van điều khiển phù hợp.

6. Không tính đến không gian lắp đặt. Đặc biệt với van tay quay hoặc van có bộ truyền động.

Những sai lầm này thường dẫn đến rò rỉ, lắp không khớp hoặc phải đổi van sau khi đã lắp, gây tốn thời gian và chi phí.

Cách Chọn Van DN32 Phù Hợp Theo 7 Bước

1. Xác định kích thước: xác nhận hệ thống yêu cầu DN32.

2. Xác định chức năng: đóng/mở, điều tiết, chống chảy ngược hoặc giảm/duy trì áp suất.

3. Xác định môi chất: nước, khí, hơi, dầu hoặc hóa chất.

4. Kiểm tra áp suất: đối chiếu áp suất làm việc với thông số của van.

5. Kiểm tra nhiệt độ: đặc biệt quan trọng với hơi và nước nóng.

6. Chọn vật liệu: gang, thép, inox, đồng hoặc nhựa tùy môi trường.

7. Kiểm tra kết nối: ren, mặt bích, wafer, lug hoặc hàn.

Thứ tự này đi từ chức năng đến điều kiện làm việc rồi mới đến chi tiết kết nối, giúp loại nhanh các cấu hình không phù hợp trước khi so sánh giá.

Checklist Kiểm Tra Trước Khi Lắp Đặt

• Đúng DN32, đúng loại van và đúng vật liệu.

• Đúng kiểu kết nối và tiêu chuẩn kết nối.

• Đáp ứng áp suất và nhiệt độ.

• Tương thích với môi chất.

• Kích thước lắp đặt phù hợp.

• Cơ cấu đóng/mở hoạt động bình thường.

• Gioăng và bộ phận làm kín không hư hỏng.

Sau khi lắp, nên kiểm tra độ kín và vận hành van ở điều kiện phù hợp trước khi đưa hệ thống vào hoạt động chính thức. Phát hiện lỗi ở giai đoạn chạy thử luôn dễ xử lý hơn khi hệ thống đã vận hành.

Câu Hỏi Thường Gặp

DN32 có phải đường kính 32 mm không?

Không hoàn toàn. DN32 là đường kính danh nghĩa, không nhất thiết bằng đường kính trong hoặc ngoài thực tế của van và đường ống.

DN32 tương đương bao nhiêu inch?

DN32 thường được quy đổi gần với 1 1/4 inch, nhưng khi lắp đặt cần kiểm tra tiêu chuẩn và kích thước thực tế thay vì chỉ dựa vào phép quy đổi.

Có những loại valve DN32 nào?

Phổ biến gồm van bi, van bướm, van cổng, van cầu và van một chiều DN32, ngoài ra còn nhiều loại chuyên dụng khác.

Van cầu DN32 dùng khi nào?

Khi hệ thống cần điều tiết lưu lượng, vì van cầu có kết cấu dòng chảy phù hợp cho mục đích này hơn van cổng.

Chọn valve DN32 cần quan tâm những gì?

Tối thiểu gồm loại van, DN, vật liệu, môi chất, áp suất, nhiệt độ và kiểu kết nối.

Valve DN32: Chọn Đúng Kích Thước Chưa Đủ

Valve DN32 là van có kích thước danh nghĩa DN32, với nhiều chủng loại và vật liệu khác nhau. Không nên lựa chọn chỉ dựa trên DN mà cần xem xét chức năng, môi chất, áp suất, nhiệt độ và kiểu kết nối. Chọn đúng ngay từ đầu giúp hệ thống vận hành ổn định và tránh chi phí thay van.
