Các loại van nước 1 chiều phổ biến: Cấu tạo, ứng dụng và cách chọn

Các loại van nước 1 chiều có vai trò gì trong hệ thống đường ống?

Bạn tắt máy bơm nhưng nước trong đường ống vẫn chảy ngược về phía bơm, kèm theo tiếng va đập khó chịu. Hoặc nước từ bồn chứa quay ngược xuống trạm bơm, khiến bơm phải mồi lại mỗi lần khởi động. Ở những hệ thống có hai nguồn nước đấu chung, dòng nước còn có thể đẩy qua lại giữa hai nhánh, làm đường ống tụt áp và thiết bị vận hành thiếu ổn định.

Các sự cố này thường có chung một nguyên nhân: đường ống thiếu thiết bị kiểm soát hướng dòng chảy. Giải pháp phổ biến là van nước 1 chiều, thiết bị cho phép chất lỏng đi theo một hướng và hạn chế dòng chảy ngược.

Tuy nhiên, các loại van nước 1 chiều khác nhau khá nhiều về cấu tạo, cách đóng mở, vật liệu và điều kiện làm việc. Chọn đúng loại giúp hệ thống vận hành êm và bền. Chọn sai có thể khiến van đóng không kín, gây ồn, rung hoặc tổn thất áp suất không cần thiết. Bài viết này đi từ khái niệm, nguyên lý đến phân loại, so sánh và cách chọn để bạn xác định được loại van phù hợp với đường ống của mình.

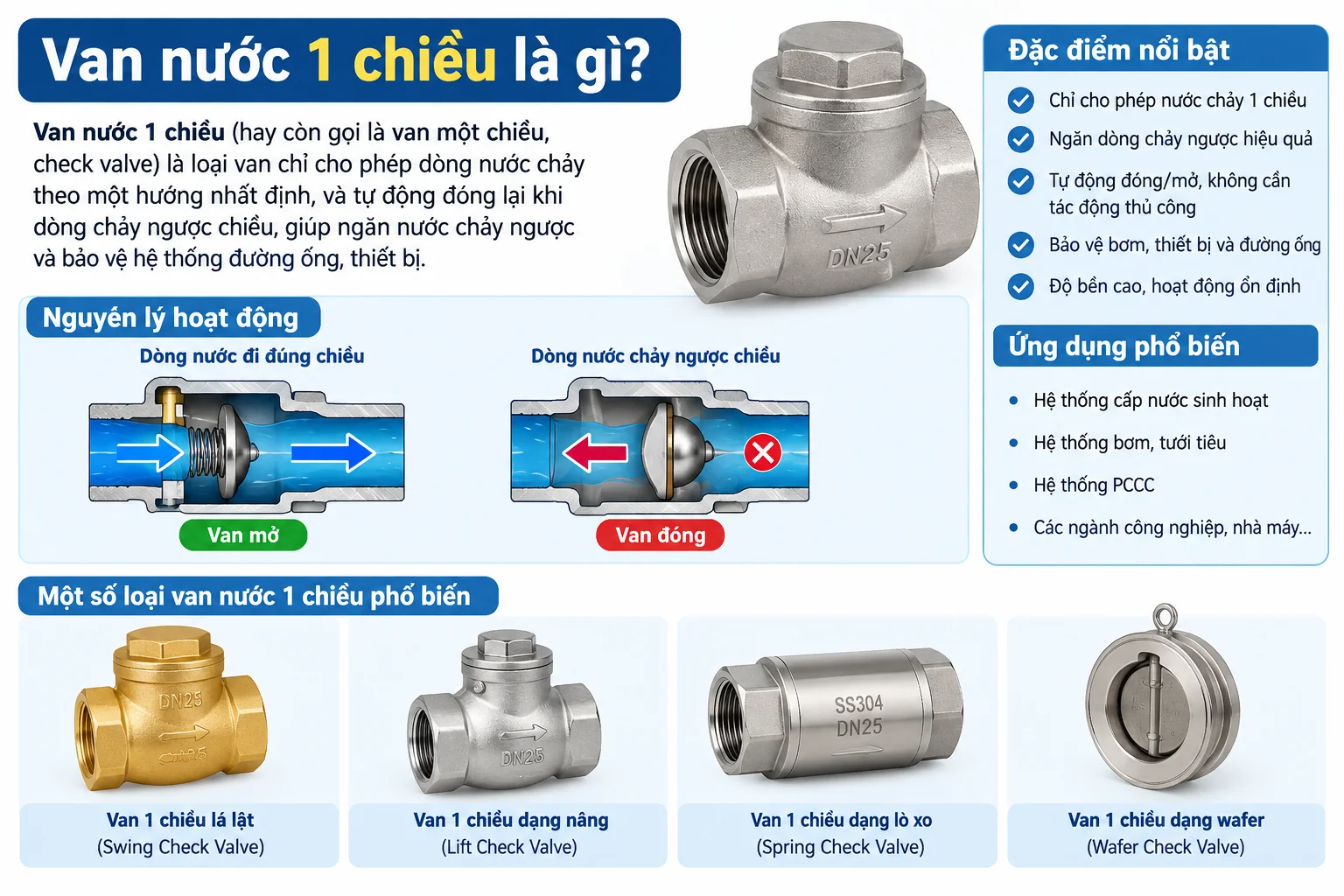

Van nước 1 chiều là gì?

Van nước 1 chiều là thiết bị lắp trên đường ống để cho phép nước chảy theo một hướng và ngăn hoặc hạn chế dòng nước chảy ngược lại. Van thường tự động đóng khi dòng chảy đổi chiều, nhờ đó bảo vệ máy bơm, đường ống và các thiết bị phía trước van.

Khác với van khóa thông thường (van cổng, van bi tay gạt), van một chiều hoạt động hoàn toàn tự động theo hướng dòng chảy. Người dùng không cần thao tác đóng mở, và phần lớn loại van này không có tay gạt hay bộ truyền động. Chính vì vậy, van một chiều không thay thế được van khóa. Nó chỉ làm một nhiệm vụ: giữ cho dòng nước đi đúng chiều.

Vì sao đường ống cần sử dụng van một chiều?

• Ngăn dòng chảy ngược: nước không quay lại nguồn cấp hoặc chảy ngược về máy bơm.

• Bảo vệ máy bơm: hạn chế tình trạng bơm bị quay ngược hoặc chịu tải từ cột nước phía sau.

• Duy trì hướng dòng chảy: đảm bảo nước luôn đi đúng lộ trình thiết kế.

• Hạn chế ảnh hưởng giữa các thiết bị: khi nhiều nhánh hoặc nhiều bơm dùng chung một hệ thống.

• Hỗ trợ ổn định áp suất: trong một số hệ thống, van giúp giữ nước trong đường ống, tránh tụt áp khi bơm dừng.

Nguyên lý hoạt động của van nước 1 chiều

Nguyên lý chung rất đơn giản: nước chảy đúng chiều thì van mở, nước đổi chiều thì cơ cấu đóng lại và chặn dòng chảy ngược. Điểm khác nhau giữa các loại nằm ở việc cơ cấu đóng mở được thiết kế thế nào.

Van mở như thế nào?

Khi bơm chạy, áp lực dòng nước tác động lên bộ phận đóng mở, có thể là đĩa van, lá van hoặc viên bi. Khi lực dòng chảy đủ lớn để thắng trọng lượng của bộ phận này (hoặc lực lò xo, nếu có), nó dịch chuyển và mở ra tiết diện cho nước đi qua. Lực tối thiểu cần để mở van gọi là áp suất mở, một thông số quan trọng khi chọn van.

Van đóng như thế nào?

Khi bơm dừng hoặc dòng chảy đảo chiều, van đóng nhờ một hoặc nhiều yếu tố sau, tùy thiết kế:

• Áp lực của dòng nước chảy ngược ép bộ phận đóng vào đế van.

• Trọng lượng của đĩa van hoặc viên bi.

• Lực đẩy của lò xo.

• Chuyển động quay của cơ cấu bản lề.

Tại sao chọn sai van có thể làm hệ thống hoạt động kém?

Van một chiều tuy nhỏ nhưng nằm ngay trên đường đi của dòng nước, nên chọn sai sẽ gây ra nhiều vấn đề:

• Áp suất mở không phù hợp: van không mở hết hoặc bơm phải tốn thêm năng lượng.

• Tổn thất áp suất lớn: một số cơ cấu cản dòng nhiều hơn các loại khác.

• Van đóng không kín: nước vẫn rò ngược, đặc biệt khi lưu lượng thấp.

• Tiếng ồn và rung: đĩa van đóng sập hoặc dao động liên tục.

• Kích thước không khớp: van quá nhỏ gây nghẹt dòng, van quá lớn có thể hoạt động kém ổn định ở lưu lượng thấp.

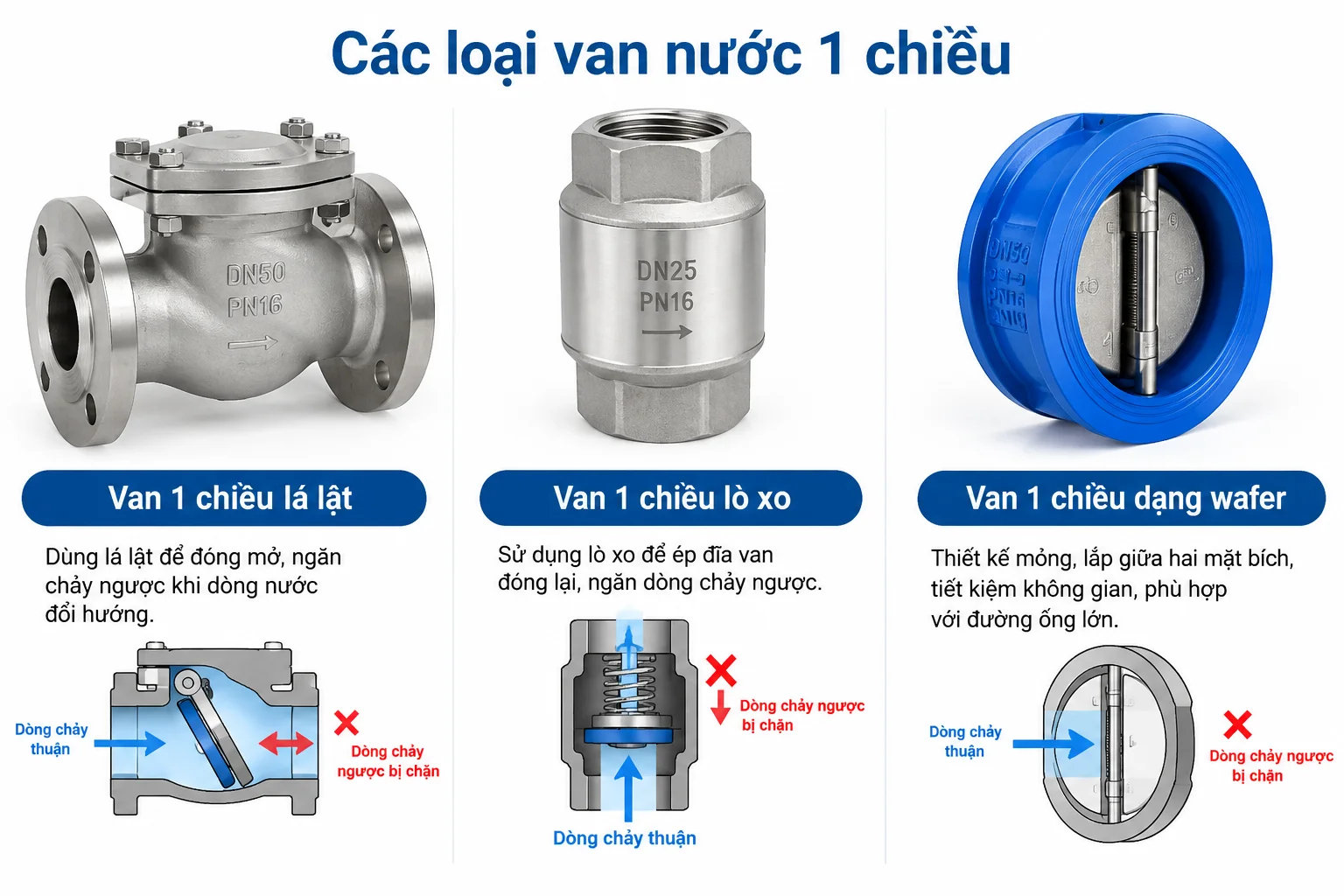

Các loại van nước 1 chiều phổ biến hiện nay

Dựa trên cơ cấu đóng mở, các loại van nước 1 chiều phổ biến gồm van lá lật, van lò xo, van cánh bướm, van bi và van dạng nâng.

Van một chiều lá lật

Van có thân van, một lá van (đĩa van) và bản lề. Dòng nước đẩy lá van mở ra. Khi dòng chảy đảo chiều, lá van tự đóng lại trên đế van. Đây là kiểu phổ biến trên nhiều đường ống cấp nước.

• Ưu điểm: cấu tạo tương đối đơn giản, dễ sử dụng, có nhiều kích thước, phù hợp nhiều hệ thống.

• Lưu ý: phải lắp đúng chiều dòng chảy. Một số thiết kế phụ thuộc vào trọng lực nên cần chú ý vị trí lắp (ống ngang hay ống đứng), theo hướng dẫn của nhà sản xuất.

Van một chiều lò xo

Van dùng lò xo để đưa đĩa van về vị trí đóng. Nhờ không hoàn toàn dựa vào trọng lực, loại này thường linh hoạt hơn về vị trí lắp đặt, tùy thiết kế. Van đóng nhanh khi dòng chảy đảo chiều, giúp hạn chế hiện tượng đóng sập gây va đập. Van thường gặp trong hệ thống nước, trạm bơm và đường ống kỹ thuật.

Van một chiều cánh bướm

Van có cấu tạo dạng hai cánh đĩa ghép lại, thường đi kèm lò xo. Van có kích thước gọn, thường kết nối kiểu wafer (kẹp giữa hai mặt bích), nên tiết kiệm không gian lắp đặt. Loại này thường được cân nhắc cho đường ống cỡ vừa và lớn.

Van một chiều bi

Bộ phận đóng mở là một viên bi. Nước chảy đúng chiều đẩy bi ra khỏi đế van, khi dòng đảo chiều bi lăn về và bịt kín cửa van. Cấu tạo tương đối đơn giản, có thể gặp trong hệ thống nước, bơm và một số ứng dụng chất lỏng khác.

Van một chiều dạng nâng

Đĩa van chuyển động theo phương nâng lên, hạ xuống. Khả năng đóng mở phụ thuộc vào dòng chảy và thiết kế cụ thể. Loại này thường được dùng ở các hệ thống có yêu cầu riêng về đặc tính vận hành. Cần lưu ý tổn thất áp suất và vị trí lắp đặt theo khuyến cáo của nhà sản xuất.

Phân biệt các loại van nước 1 chiều theo vật liệu

Ngoài cơ cấu đóng mở, vật liệu thân van quyết định độ bền và khả năng thích ứng với môi trường sử dụng.

Van 1 chiều inox

Chống ăn mòn tốt, phù hợp môi trường có yêu cầu cao về vật liệu. Thường có inox 304 hoặc inox 316 tùy ứng dụng. Chi phí thường cao hơn một số vật liệu phổ thông.

Van 1 chiều đồng

Phổ biến trong hệ thống nước dân dụng. Kích thước nhỏ gọn, thường dùng cho đường ống kết nối ren.

Van 1 chiều gang

Phù hợp đường ống kích thước lớn và được dùng trong nhiều hệ thống cấp thoát nước. Cần xem xét môi trường làm việc và khả năng chống ăn mòn của thân van.

Van 1 chiều nhựa

Trọng lượng nhẹ, chống ăn mòn tốt với nhiều môi trường nước. Tuy nhiên cần kiểm tra nhiệt độ và áp suất làm việc trước khi sử dụng vì giới hạn thường thấp hơn kim loại.

So sánh các loại van nước 1 chiều

Không có loại van nào phù hợp với mọi hệ thống. Việc lựa chọn cần dựa trên hướng dòng chảy, kích thước đường ống, áp suất, nhiệt độ, vật liệu và vị trí lắp đặt. Ví dụ, đường ống nước gia đình thường ưu tiên van nhỏ gọn, dễ lắp. Trạm bơm hoặc đường ống lớn lại cần quan tâm nhiều hơn đến khả năng đóng nhanh và tổn thất áp suất.

Các thông số cần quan tâm khi chọn van nước 1 chiều

Kích thước van

Kích thước van được ký hiệu theo DN, ví dụ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100... Cần chọn phù hợp với đường kính ống và kiểu kết nối của hệ thống.

Áp suất làm việc

Kiểm tra cấp áp suất danh định như PN10, PN16, PN25... Không nên chỉ dựa vào kích thước van, vì hai van cùng DN có thể chịu áp khác nhau.

Vật liệu

Cân nhắc giữa inox, đồng, gang hoặc nhựa dựa trên môi trường nước, mức độ ăn mòn và ngân sách.

Nhiệt độ làm việc

Đặc biệt quan trọng nếu dùng cho nước nóng hoặc hệ thống nhiệt độ cao, vì vật liệu thân van và gioăng đều có giới hạn chịu nhiệt.

Kiểu kết nối

Các kiểu thường gặp là ren, mặt bích, wafer và clamp (trong một số hệ thống chuyên dụng). Kiểu kết nối phải khớp với đường ống hiện có.

Hướng dòng chảy

Luôn kiểm tra mũi tên chỉ hướng dòng chảy trên thân van trước khi lắp đặt.

Van nước 1 chiều được sử dụng ở đâu?

Hệ thống máy bơm nước: ngăn nước chảy ngược về bơm và hỗ trợ giữ hệ thống ở trạng thái sẵn sàng hoạt động.

Hệ thống cấp nước gia đình: lắp trên đường ống cấp nước, sau bồn chứa hoặc sau máy bơm tăng áp.

Hệ thống PCCC: dùng trên đường ống cấp nước chữa cháy, ở những vị trí cần kiểm soát hướng dòng.

Hệ thống xử lý nước: trạm bơm, đường ống dẫn nước và hệ thống lọc.

Hệ thống công nghiệp: cấp nước, HVAC, hệ thống bơm và đường ống chất lỏng.

Những sai lầm thường gặp khi sử dụng van nước 1 chiều

1. Lắp ngược chiều. Đây là lỗi phổ biến nhất. Hãy tìm mũi tên đúc hoặc khắc trên thân van và đảm bảo nó cùng hướng với dòng nước.

2. Chọn sai kích thước. Không nên chọn van chỉ dựa vào đường kính ống mà bỏ qua kiểu kết nối và các thông số kỹ thuật khác.

3. Không quan tâm áp suất. Van có thể hoạt động không đúng nếu điều kiện áp suất không phù hợp với thiết kế, chẳng hạn áp suất mở quá cao so với khả năng của bơm.

4. Chọn sai vật liệu. Môi trường nước, hóa chất hoặc nhiệt độ khác nhau đòi hỏi vật liệu khác nhau.

5. Không vệ sinh và kiểm tra định kỳ. Cặn bẩn có thể làm kẹt cơ cấu đóng mở hoặc giảm độ kín của van.

Checklist chọn van nước 1 chiều phù hợp

Trước khi mua, hãy kiểm tra lần lượt:

☐ Xác định loại chất lỏng.
☐ Xác định đường kính ống.
☐ Xác định kiểu kết nối.
☐ Kiểm tra hướng dòng chảy.
☐ Xác định áp suất làm việc.
☐ Xác định nhiệt độ làm việc.
☐ Chọn vật liệu thân van phù hợp.
☐ Xác định vị trí lắp đặt.
☐ Chọn cơ cấu van phù hợp với lưu lượng.
☐ Kiểm tra tiêu chuẩn và thông số từ nhà sản xuất.

Lưu ý khi lắp đặt và sử dụng van nước 1 chiều

Trước khi lắp

• Làm sạch đường ống để tránh cặn bẩn lọt vào van.

• Kiểm tra van không bị kẹt.

• Kiểm tra gioăng và bề mặt kết nối.

• Xác định chính xác hướng dòng chảy.

Trong quá trình lắp

• Không lắp sai chiều.

• Không dùng lực quá mức lên thân van.

• Đảm bảo đường ống được căn chỉnh phù hợp.

• Dùng phương pháp kết nối đúng với từng loại van (ren, mặt bích, wafer).

Sau khi lắp

• Kiểm tra rò rỉ.

• Kiểm tra khả năng đóng mở.

• Theo dõi tiếng ồn và rung bất thường.

• Kiểm tra lại khi hệ thống có dấu hiệu tụt áp hoặc nước chảy ngược.

Câu hỏi thường gặp về các loại van nước 1 chiều

1. Van nước 1 chiều có tác dụng gì?

Van cho phép nước chảy theo một hướng và hạn chế dòng chảy ngược, giúp bảo vệ hệ thống đường ống và các thiết bị như máy bơm.

2. Có những loại van nước 1 chiều nào phổ biến?

Một số loại phổ biến gồm van một chiều lá lật, lò xo, cánh bướm, bi và dạng nâng.

3. Van một chiều lò xo và van lá lật khác nhau thế nào?

Van lò xo dùng lực của lò xo để hỗ trợ đóng van, còn van lá lật dùng cơ cấu lá van và bản lề. Đặc tính vận hành thực tế phụ thuộc vào thiết kế cụ thể của từng sản phẩm.

4. Van nước 1 chiều có cần lắp đúng chiều không?

Có. Cần kiểm tra mũi tên trên thân van và đảm bảo hướng mũi tên trùng với hướng dòng nước.

5. Nên chọn van 1 chiều inox hay đồng?

Không có lựa chọn phù hợp cho mọi trường hợp. Cần căn cứ vào môi trường sử dụng, kích thước, áp suất, nhiệt độ, yêu cầu chống ăn mòn và ngân sách.

Chọn đúng loại van nước 1 chiều để hệ thống vận hành ổn định

Van nước 1 chiều có nhiệm vụ kiểm soát hướng dòng chảy, bảo vệ máy bơm và giữ hệ thống hoạt động ổn định. Các loại phổ biến được phân theo cơ cấu hoạt động gồm lá lật, lò xo, cánh bướm, bi và dạng nâng. Ngoài cấu tạo, bạn cần quan tâm đến vật liệu, kích thước, áp suất, nhiệt độ và kiểu kết nối. Không nên chọn van chỉ dựa vào giá hoặc đường kính ống, vì đó là nguyên nhân của nhiều sự cố như đóng không kín, gây ồn hoặc tụt áp.

Bạn đang cần chọn van nước 1 chiều cho một đường ống cụ thể? Hãy xác định trước kích thước DN, vật liệu, kiểu kết nối, áp suất và môi trường sử dụng, rồi đối chiếu với thông số của nhà sản xuất để chọn được sản phẩm phù hợp.
