Van bướm DN40: Là gì, thông số cần biết và cách chọn đúng cho hệ thống

Khi bản vẽ hoặc đường ống ghi DN40, bạn cần một chiếc van đóng mở nhanh mà không tốn nhiều chỗ lắp. Van bướm DN40 thường là lựa chọn đầu tiên: thân mỏng, nhẹ, thao tác chỉ với một phần tư vòng xoay.

Tuy nhiên, chọn đúng DN mới chỉ là bước đầu. Áp suất, môi chất, vật liệu gioăng và kiểu kết nối mới quyết định van có kín, bền và lắp vừa hay không. Bài viết đi từ khái niệm đến cách chọn thực tế, để bạn chọn đúng loại van đóng mở đường ống ngay từ lần đầu.

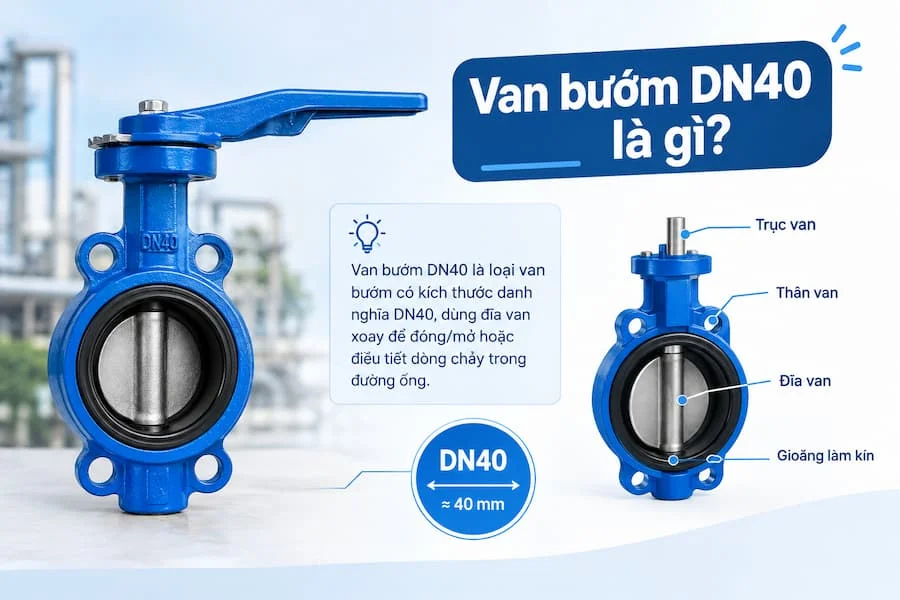

Van bướm DN40 là gì?

Van bướm DN40 là loại van bướm có kích thước danh nghĩa DN40, dùng đĩa van xoay quanh trục để đóng, mở hoặc điều chỉnh dòng chảy trong đường ống. DN40 tương ứng đường kính danh nghĩa khoảng 40 mm (cỡ 1½ inch), nhưng kích thước thực tế còn phụ thuộc tiêu chuẩn kết nối.

Một chiếc van bướm gồm năm bộ phận chính:

• Thân van: chịu áp và kết nối với đường ống.

• Đĩa van: chi tiết xoay để chặn hoặc mở dòng chảy.

• Trục van: truyền chuyển động từ bộ phận vận hành đến đĩa.

• Gioăng/seat: tạo độ kín giữa đĩa và thân.

• Bộ phận vận hành: tay gạt, tay quay, khí nén hoặc điện.

Van bướm có thiết kế mỏng, nhẹ vì đĩa chỉ xoay tại chỗ, không cần hành trình nâng như van cổng hay van cầu. Nhờ vậy, chiều dài lắp đặt ngắn và dễ bố trí ở nơi chật hẹp.

DN40 có đường kính bao nhiêu?

DN là đường kính danh nghĩa, dùng để phân loại cỡ ống và phụ kiện, không phải số đo thực tế. Ví dụ, ống thép theo chuẩn phổ biến cỡ DN40 có đường kính ngoài khoảng 48,3 mm, còn ống nhựa hoặc chuẩn khác có thể khác.

Vì vậy, đừng cầm thước đo ống rồi kết luận "đủ 40 mm". Hãy đối chiếu tiêu chuẩn đường ống và mặt bích trước khi đặt hàng, nếu không van có thể không khớp với hệ thống.

Nguyên lý hoạt động của van bướm

Toàn bộ nguyên lý nằm ở góc xoay của đĩa van, và có ba trạng thái.

Mở hoàn toàn: đĩa xoay gần song song với hướng dòng chảy nên môi chất đi qua dễ dàng. Tổn thất dòng chảy tương đối thấp, do đĩa vẫn nằm giữa lòng ống.

Đóng hoàn toàn: đĩa xoay khoảng 90° và chắn ngang tiết diện ống. Độ kín phụ thuộc vào gioăng ép giữa đĩa và thân, nên chất lượng và vật liệu gioăng ảnh hưởng trực tiếp đến khả năng chống rò rỉ.

Điều tiết lưu lượng: thay đổi góc mở sẽ thay đổi lượng dòng đi qua. Tuy nhiên, đóng/mở và điều tiết chuyên dụng là hai bài toán khác nhau. Không phải mọi van bướm đều được thiết kế để giữ ở vị trí mở một phần trong thời gian dài. Nếu hệ thống cần điều tiết, hãy kiểm tra khuyến cáo của nhà sản xuất và đặc tính dòng chảy trước khi quyết định.

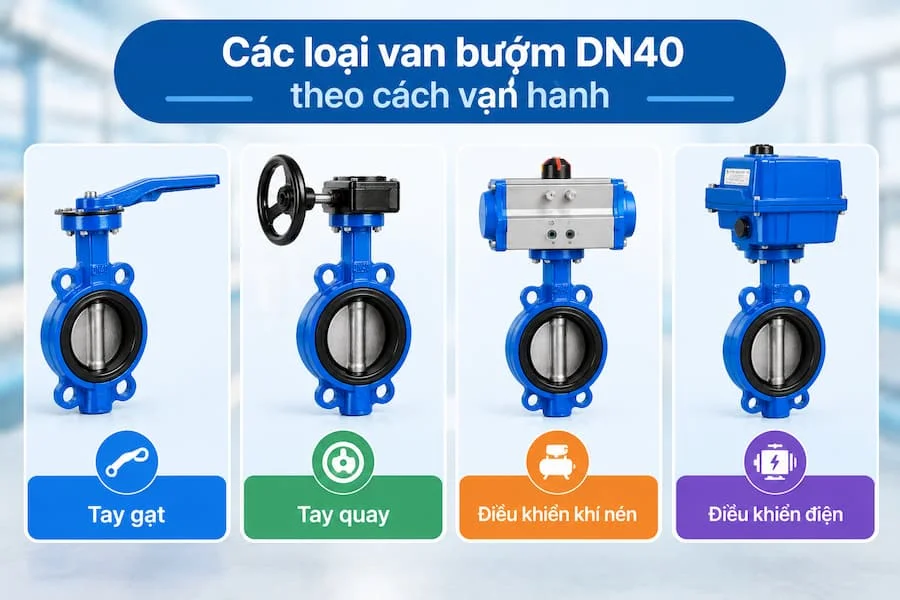

Các loại van bướm DN40 theo cách vận hành

Ngoài vật liệu và kiểu kết nối, cách vận hành là tiêu chí phân loại thực tế nhất. Nó quyết định mức độ tự động hóa và chi phí đầu tư.

• Tay gạt: thiết kế đơn giản, đóng/mở nhanh, chi phí thấp. Phù hợp hệ thống nhỏ hoặc vị trí dễ thao tác, nhưng không thuận tiện khi cần điều khiển từ xa.

• Tay quay (hộp số): giảm lực thao tác và cho phép kiểm soát vị trí đĩa chắc chắn hơn. Phù hợp khi van ở vị trí khó thao tác hoặc cần đóng/mở êm.

• Điều khiển khí nén: dùng bộ truyền động khí nén, hợp với dây chuyền tự động. Có thể kết hợp van điện từ và công tắc hành trình để phản hồi trạng thái.

• Điều khiển điện: dùng actuator điện, dễ tích hợp vào hệ thống điều khiển. Cần chú ý điện áp, mô-men xoắn và chế độ vận hành.

Nếu hệ thống chỉ cần đóng/mở thủ công, tay gạt thường đã đủ. Nếu van nằm trong quy trình tự động, đầu tư actuator ngay từ đầu giúp tránh phải cải tạo về sau.

Thông số kỹ thuật cần quan tâm khi chọn

Người mua thường dừng ở kích thước, nhưng năm nhóm thông số sau mới quyết định van dùng được hay không:

• Kích thước danh nghĩa: DN40, cần kiểm tra kích thước thực tế theo catalogue từng model.

• Áp suất làm việc: thường gặp PN6, PN10, PN16 hoặc cấp khác tùy thiết kế. Van phải đáp ứng áp suất thực tế của hệ thống, không chọn chỉ dựa vào DN.

• Vật liệu: thân van có thể là gang, gang cầu, inox hoặc thép. Đĩa van thường là gang cầu, inox 304 hoặc inox 316, tùy môi chất.

• Gioăng/seat: EPDM thường dùng cho nước, NBR thường gặp với môi chất có dầu, PTFE cho môi chất cần tương thích hóa học cao hơn. Chọn sai gioăng là nguyên nhân phổ biến khiến van rò rỉ hoặc xuống cấp sớm.

• Kiểu kết nối: wafer, lug hoặc flange tùy dòng sản phẩm. Cần kiểm tra tiêu chuẩn mặt bích trước khi đặt hàng.

Nhiệt độ làm việc cũng phải xét theo vật liệu gioăng và môi chất, không nên chỉ nhìn nhiệt độ tối đa ghi chung cho thân van. Bảng giá còn thay đổi theo từng thông số này.

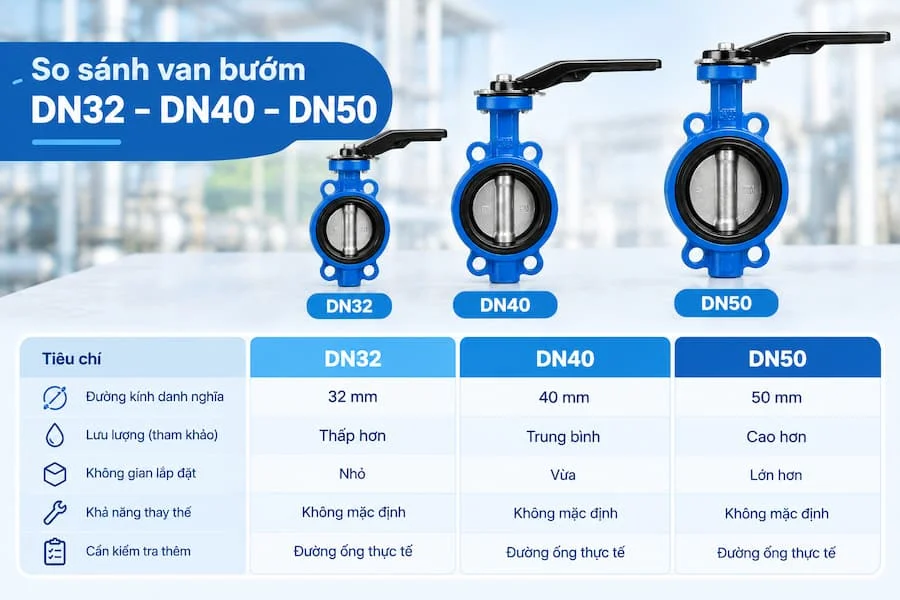

So sánh van bướm DN 40 với DN32 và DN50

Nhiều người cân nhắc DN40 khi đang phân vân giữa cỡ nhỏ hơn và lớn hơn. Bảng dưới giúp hình dung vị trí của DN40:

Dòng cuối cùng là điểm quan trọng nhất: các cỡ van không mặc định thay thế cho nhau. Đổi DN kéo theo thay đổi về lưu lượng, tổn thất áp và kích thước mặt bích.

Vì vậy, đừng chọn van chỉ dựa vào DN. Cỡ van phải khớp đường ống, đồng thời đáp ứng áp suất, môi chất, tiêu chuẩn kết nối và yêu cầu vận hành.

Van bướm DN 40 dùng cho môi chất nào và khi nào nên dùng?

Loại van này phù hợp nhất khi hệ thống cần đóng/mở nhanh, thiết kế gọn, tiết kiệm không gian và có thể vận hành thủ công hoặc tự động. Một số nhóm ứng dụng điển hình:

• Nước sạch: cấp nước, xử lý nước.

• Nước làm mát và HVAC: đường nước lạnh, điều hòa trung tâm, hệ thống cooling.

• PCCC: có thể xuất hiện trong một số cấu hình, nhưng phải dùng sản phẩm đáp ứng đúng tiêu chuẩn hoặc chứng nhận mà hệ thống yêu cầu.

• Khí và môi chất công nghiệp: cần kiểm tra vật liệu seat, thân, đĩa và đặc biệt là áp suất, nhiệt độ, tính tương thích hóa học.

Với nước sạch hoặc nước làm mát, đây thường là lựa chọn thuận tiện. Với môi chất ăn mòn hoặc nhiệt độ cao, van chỉ phù hợp khi vật liệu được xác nhận tương thích.

Những sai lầm thường gặp khi chọn van bướm DN 40

Hầu hết sự cố đến từ việc chọn thiếu thông tin, không phải từ lỗi của van:

1. Chỉ nhìn DN40: DN chỉ là một thông số, bỏ qua các thông số còn lại dễ dẫn đến van không dùng được.

2. Không kiểm tra tiêu chuẩn kết nối: van không tương thích với đường ống hoặc mặt bích, phải đổi hàng, chậm tiến độ.

3. Chọn sai vật liệu gioăng: môi chất và nhiệt độ ảnh hưởng trực tiếp đến tuổi thọ seat, dễ gây rò rỉ.

4. Không kiểm tra áp suất: van dưới cấp áp cần thiết có thể hỏng khi vận hành thực tế.

5. Chọn actuator không phù hợp: với van tự động, thiếu mô-men xoắn hoặc sai điện áp làm van không đóng/mở trọn hành trình.

6. Chọn theo giá thấp nhất: giá cần xem cùng vật liệu, tiêu chuẩn, xuất xứ và độ phù hợp hệ thống. Van rẻ nhưng phải thay sớm thường tốn kém hơn.

Cách chọn van bướm DN 40 phù hợp trong 7 bước

Làm lần lượt 7 bước dưới đây sẽ loại được phần lớn rủi ro:

1. Xác định đường kính và tiêu chuẩn đường ống.

2. Xác định môi chất sử dụng.

3. Xác định áp suất làm việc.

4. Xác định nhiệt độ môi chất.

5. Chọn vật liệu thân, đĩa và gioăng.

6. Chọn kiểu kết nối và phương thức vận hành.

7. Đối chiếu catalogue và model trước khi đặt hàng.

Checklist trước khi mua:

DN40 đúng với hệ thống
Áp suất và nhiệt độ đáp ứng yêu cầu
Vật liệu tương thích môi chất
Kiểu kết nối chính xác
Tay gạt/tay quay/điện/khí nén phù hợp
Kích thước lắp đặt phù hợp
Có catalogue và thông số kỹ thuật rõ ràng

Lưu ý khi lắp đặt và sử dụng

Chọn đúng van nhưng lắp sai vẫn có thể gây rò rỉ hoặc hỏng gioăng. Khi lắp, hãy chú ý:

• Kiểm tra đường ống và loại bỏ dị vật trước khi lắp.

• Đảm bảo hai mặt kết nối đồng tâm, không ép van vào vị trí bằng lực quá mức.

• Kiểm tra hướng lắp và không gian thao tác.

• Với van tự động, kiểm tra nguồn và tín hiệu điều khiển.

• Sau khi lắp, thử đóng/mở và kiểm tra rò rỉ. Bảo dưỡng định kỳ theo môi trường làm việc.

Câu hỏi thường gặp

Van bướm DN40 có kích thước bao nhiêu?

DN40 là kích thước danh nghĩa. Kích thước ngoài, chiều dài van và các kích thước lắp đặt cần tra theo tiêu chuẩn và model cụ thể.

Có những loại nào?

Phổ biến là tay gạt, tay quay, khí nén và điện. Ngoài ra còn phân loại theo vật liệu và kiểu kết nối.

Dùng cho nước được không?

Được, nếu vật liệu, áp suất, nhiệt độ và gioăng đáp ứng điều kiện vận hành.

Có thay thế trực tiếp bằng DN32 hoặc DN50 được không?

Không mặc định. Cần kiểm tra đường ống thực tế và tiêu chuẩn kết nối.

Cần chú ý gì khi chọn?

 Ít nhất là DN, áp suất, nhiệt độ, môi chất, vật liệu, kiểu kết nối và phương thức điều khiển.

Kết luận

Ba ý cần nhớ:

• Van bướm DN 40 có thiết kế gọn, phù hợp nhiều hệ thống van đóng mở đường ống.

• DN40 chỉ xác định kích thước danh nghĩa, không phải thông số duy nhất để chọn van.

• Cần đối chiếu môi chất – áp suất – nhiệt độ – vật liệu – kết nối – kiểu vận hành trước khi mua.

Nếu bạn chưa chắc thông số của hệ thống, hãy gửi bản vẽ hoặc thông tin đường ống để được tư vấn model phù hợp. Liên hệ yuanan.vn để nhận tư vấn kỹ thuật và báo giá van bướm DN 40 theo đúng yêu cầu.
