Van tự động là gì? Phân loại, nguyên lý và ứng dụng thực tế

Trong các hệ thống cấp nước, HVAC, xử lý nước, khí nén, hơi hoặc sản xuất công nghiệp, việc đóng mở van thủ công nhiều lần gây tốn nhân công và khó kiểm soát. Khi hệ thống cần đóng/mở theo tín hiệu hoặc theo điều kiện vận hành, van nước tự động trở thành giải pháp phù hợp để thay thế thao tác bằng tay.

Tuy nhiên, trên thị trường hiện có nhiều loại van nước tự động sử dụng điện, khí nén hoặc các cơ cấu điều khiển khác nhau. Việc hiểu đúng nguyên lý hoạt động, cách phân loại và các thông số kỹ thuật là yếu tố quan trọng giúp người dùng lựa chọn được sản phẩm phù hợp, tránh lãng phí chi phí hoặc chọn sai van điều khiển tự động cho hệ thống của mình.

Van tự động là gì?

Van tự động là thiết bị dùng để tự động đóng, mở hoặc điều tiết dòng chảy trong đường ống thông qua một bộ truyền động hoặc tín hiệu điều khiển, thay vì phải thao tác trực tiếp bằng tay như van thủ công truyền thống.

Về cơ bản, một van nước tự động thường gồm các thành phần chính:

• Thân van – phần chịu áp lực và tiếp xúc trực tiếp với môi chất.

• Bộ phận đóng/mở – có thể là bi, đĩa, màng hoặc cơ cấu điều tiết tùy loại van.

• Bộ truyền động (actuator) – tạo lực để đóng, mở hoặc điều chỉnh độ mở của van.

• Bộ điều khiển hoặc tín hiệu điều khiển – nhận lệnh từ công tắc, cảm biến hoặc hệ thống tự động hóa.

Van nước tự động có thể hoạt động với nhiều loại môi chất khác nhau như nước, khí, dầu hay hơi, miễn là vật liệu chế tạo van tương thích với môi chất đó. Trong các hệ thống điều khiển dòng chảy hiện đại, van nước tự động đóng vai trò trung gian giữa tín hiệu điều khiển và dòng môi chất thực tế, giúp quá trình vận hành trở nên chính xác và ít phụ thuộc vào con người hơn.

Nguyên lý hoạt động của van tự động

Nguyên lý hoạt động của van nước tự động có thể tóm gọn theo chu trình:

Tín hiệu điều khiển → Bộ truyền động → Cơ cấu van → Đóng/mở hoặc điều tiết dòng chảy

Khi hệ thống phát ra tín hiệu điều khiển, bộ truyền động sẽ tạo ra lực tác động lên cơ cấu van. Với van nước tự động dạng đóng/mở (ON/OFF), van sẽ chuyển đổi dứt khoát giữa hai trạng thái mở hoàn toàn và đóng hoàn toàn. Trong khi đó, với van điều tiết, độ mở của van có thể thay đổi liên tục để kiểm soát lưu lượng hoặc áp suất theo yêu cầu vận hành.

Tín hiệu điều khiển có thể đến từ nhiều nguồn khác nhau: công tắc thủ công, cảm biến (nhiệt độ, áp suất, mực nước...), bộ điều khiển logic khả trình (PLC) hoặc hệ thống điều khiển trung tâm (SCADA/BMS). Ngoài ra, nhiều hệ thống còn thiết lập sẵn chế độ thường đóng (NC) hoặc thường mở (NO) tùy theo yêu cầu an toàn khi mất tín hiệu hoặc mất nguồn.

Có thể hình dung luồng vận hành theo sơ đồ đơn giản:

Cảm biến/PLC → Tín hiệu → Bộ điều khiển → Bộ truyền động → Van → Dòng môi chất

Van tự động có những loại nào?

Van nước tự động có thể được phân loại theo nhiều tiêu chí, trong đó phân loại theo nguồn động lực của bộ truyền động là hướng quan trọng nhất.

1. Van nước tự động bằng điện
Sử dụng mô tơ hoặc bộ truyền động điện để tạo lực đóng/mở. Loại van này phù hợp với các hệ thống cần điều khiển từ xa, dễ tích hợp với tủ điện, PLC và hệ thống tự động hóa. Van điện thường gặp trong hệ thống cấp nước, HVAC và nhiều dây chuyền sản xuất.

2. Van nước tự động khí nén
Sử dụng áp lực khí nén để tạo lực đóng/mở, cho tốc độ vận hành nhanh. Loại van này phù hợp với môi trường công nghiệp và các dây chuyền tự động hóa tốc độ cao, có thể kết hợp với nhiều kiểu van như van bi hoặc van bướm.

3. Van điều khiển tự động
Không chỉ dừng ở đóng/mở, nhóm van này còn có khả năng điều tiết lưu lượng, áp suất hoặc nhiệt độ. Chúng thường sử dụng bộ điều khiển với tín hiệu analog hoặc digital tùy theo yêu cầu của hệ thống.

4. Phân loại theo kiểu van

• Van bi tự động

• Van bướm tự động

• Van cầu điều khiển

• Van điện từ

• Van một chiều có cơ cấu điều khiển

Lưu ý: Không nên đồng nhất "van nước tự động" với "van điện từ", vì đây là hai khái niệm có phạm vi khác nhau — van điện từ chỉ là một dạng cụ thể trong nhóm van nước tự động.

Các thông số kỹ thuật quan trọng của van tự động

Khi lựa chọn van nước tự động, người mua cần kiểm tra đồng thời nhiều thông số kỹ thuật thay vì chỉ dựa vào một yếu tố duy nhất:

Không nên chọn van chỉ dựa vào DN. Cần đối chiếu đồng thời môi chất, áp suất, nhiệt độ, kiểu kết nối và phương thức điều khiển để đảm bảo van hoạt động ổn định và bền lâu.

So sánh van tự động điện và van tự động khí nén

Vì sao chọn van điện? Đây là lựa chọn hợp lý khi hệ thống đã có sẵn nguồn điện ổn định và cần điều khiển thuận tiện, dễ tích hợp với tủ điện hiện có.

Vì sao chọn van khí nén? Loại van này phù hợp khi hệ thống ưu tiên tốc độ đóng mở nhanh, hoặc khi nhà máy đã có sẵn nguồn khí nén phục vụ các thiết bị khác.

Nhìn chung, không có loại nào phù hợp tuyệt đối cho mọi hệ thống — việc lựa chọn phụ thuộc vào điều kiện hạ tầng và yêu cầu vận hành thực tế của từng công trình.

Tại sao nên sử dụng van tự động?

Van nước tự động mang lại nhiều lợi ích trong vận hành hệ thống:

• Giảm thao tác thủ công, tiết kiệm nhân công.

• Cho phép điều khiển từ xa.

• Tăng khả năng tự động hóa toàn hệ thống.

• Kiểm soát dòng chảy chính xác hơn.

• Giảm thời gian vận hành và phản ứng.

• Có thể kết hợp với cảm biến và hệ thống PLC.

• Hỗ trợ vận hành đồng bộ các hệ thống có nhiều van.

Tuy vậy, van nước tự động cũng có một số hạn chế cần cân nhắc: chi phí đầu tư ban đầu cao hơn van thủ công, cần lựa chọn đúng loại bộ truyền động, hệ thống phải có sẵn nguồn điện hoặc khí nén, và đòi hỏi bảo trì, kiểm tra định kỳ để đảm bảo độ bền.

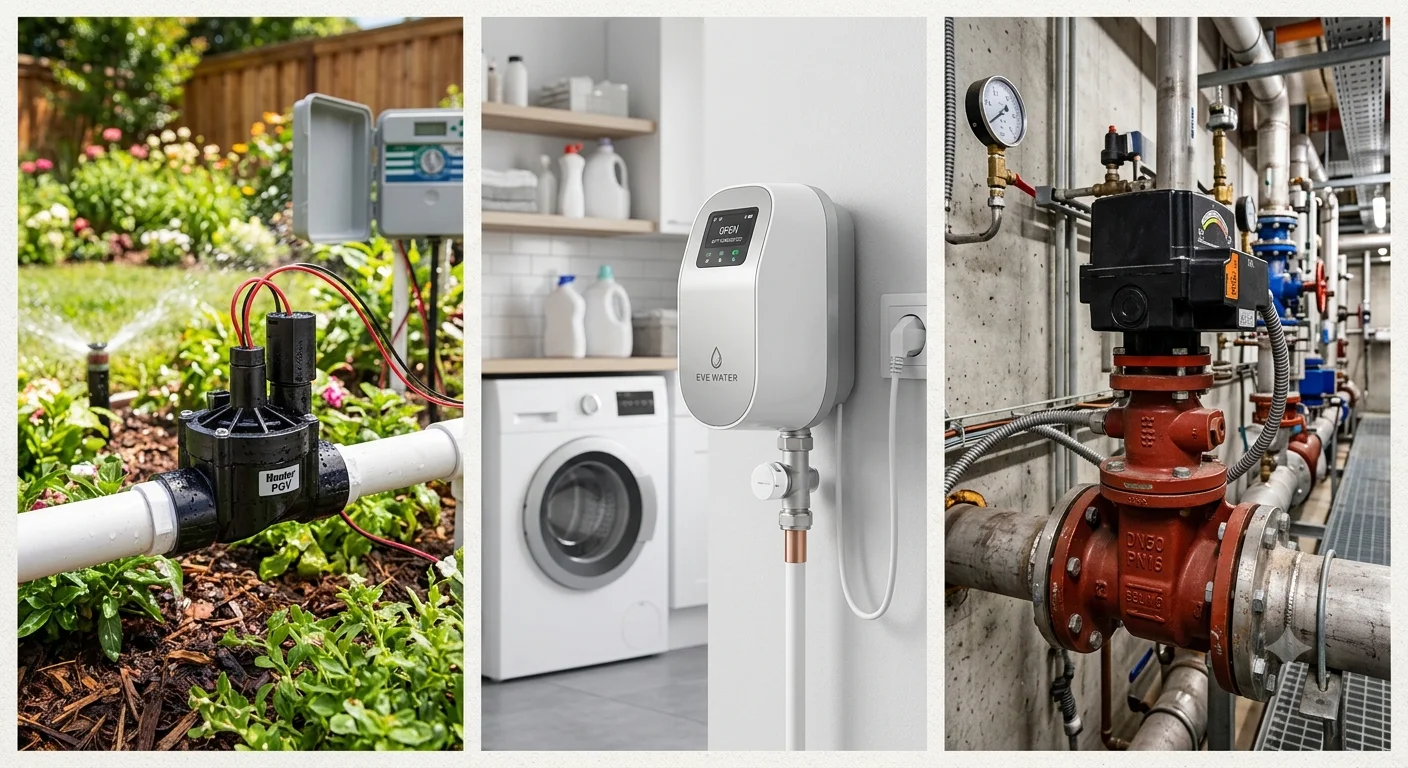

Van tự động được sử dụng ở đâu?

• Hệ thống cấp thoát nước — tự động đóng/mở đường ống, điều khiển cấp nước theo tín hiệu.

• Hệ thống HVAC — điều khiển dòng nước lạnh, nước nóng, kết hợp cảm biến nhiệt độ và bộ điều khiển trung tâm.

• Nhà máy và dây chuyền sản xuất — điều khiển dòng nguyên liệu, tự động hóa quy trình sản xuất.

• Hệ thống khí nén — kiểm soát dòng khí, đóng/mở nhanh trong dây chuyền.

• Hệ thống hơi — điều khiển dòng hơi theo yêu cầu vận hành của nồi hơi và thiết bị trao đổi nhiệt.

• Xử lý nước — điều khiển các tuyến đường ống và chu trình lọc, xử lý nước thải hoặc nước cấp.

Khi nào nên sử dụng van tự động?

Nên cân nhắc lắp đặt van nước tự động khi hệ thống rơi vào một trong các trường hợp sau:

• Có nhu cầu đóng/mở thường xuyên trong ngày.

• Van nằm ở vị trí khó tiếp cận, nguy hiểm hoặc trên cao.

• Cần điều khiển từ xa thay vì cử người thao tác tại chỗ.

• Hệ thống đã có sẵn cảm biến hoặc PLC.

• Cần đồng bộ vận hành nhiều van cùng lúc.

• Muốn giảm nhân công vận hành trực tiếp.

• Cần kiểm soát chính xác lưu lượng hoặc áp suất môi chất.

Những sai lầm thường gặp khi chọn van nước tự động

Sai lầm 1: Chỉ chọn theo kích thước DN. DN phù hợp không có nghĩa toàn bộ van phù hợp với hệ thống.

Sai lầm 2: Không kiểm tra môi chất. Nước, dầu, hóa chất và hơi có yêu cầu vật liệu chế tạo khác nhau; chọn sai vật liệu dễ dẫn đến ăn mòn hoặc hư hỏng sớm.

Sai lầm 3: Chọn sai bộ truyền động. Cần xác định đúng mô-men xoắn hoặc lực tác động cần thiết để van đóng/mở dứt khoát.

Sai lầm 4: Bỏ qua áp suất và nhiệt độ làm việc. Việc này có thể dẫn đến rò rỉ hoặc giảm tuổi thọ thiết bị đáng kể.

Sai lầm 5: Không xác định rõ kiểu điều khiển. Cần phân biệt rõ giữa van ON/OFF và van điều tiết tuyến tính trước khi đặt hàng.

Cách chọn van nước tự động phù hợp

Để chọn được van nước tự động phù hợp, có thể áp dụng checklist 7 bước sau:

1. Xác định môi chất đi qua van (nước, khí, dầu, hơi, hóa chất...).

2. Xác định kích thước đường ống và DN cần lắp đặt.

3. Kiểm tra áp suất làm việc thực tế của hệ thống.

4. Kiểm tra nhiệt độ môi chất để chọn vật liệu phù hợp.

5. Chọn vật liệu thân và gioăng tương thích với môi chất và nhiệt độ.

6. Xác định kiểu truyền động: điện hay khí nén, dựa trên hạ tầng sẵn có.

7. Xác định phương thức điều khiển: ON/OFF hay điều tiết tuyến tính.

Nếu sử dụng trong hệ thống quan trọng, nên đối chiếu datasheet của nhà sản xuất trước khi đặt hàng để tránh sai lệch thông số.

Lưu ý khi lắp đặt và sử dụng van nước tự động

• Lắp đúng chiều dòng chảy nếu sản phẩm có yêu cầu.

• Kiểm tra kỹ kích thước và kiểu kết nối trước khi thi công.

• Không để đường ống tạo tải cơ học quá lớn lên thân van.

• Kiểm tra nguồn điện trước khi đấu nối bộ truyền động điện.

• Với van khí nén, cần kiểm tra áp suất khí cấp có đủ và ổn định.

• Kiểm tra rò rỉ kỹ lưỡng sau khi lắp đặt.

• Không vận hành vượt quá áp suất và nhiệt độ cho phép của van.

• Thực hiện bảo trì định kỳ theo điều kiện vận hành thực tế.

Checklist nhanh trước khi mua:
☐ DN ☐ PN/Class ☐ Môi chất ☐ Áp suất ☐ Nhiệt độ ☐ Vật liệu ☐ Kiểu kết nối ☐ Điện áp/nguồn khí ☐ Kiểu điều khiển ☐ Kích thước lắp đặt

Câu hỏi thường gặp về van nước tự động

1. Van nước tự động là gì?
Van nước tự động là thiết bị có khả năng đóng, mở hoặc điều tiết dòng môi chất thông qua bộ truyền động và tín hiệu điều khiển mà không cần thao tác trực tiếp bằng tay.

2. Van nước tự động có những loại nào?
Phổ biến gồm van truyền động điện, van khí nén và các loại van điều khiển tự động. Ngoài ra có thể phân loại theo kiểu van như van bi, van bướm, van cầu...

3. Van điện và van khí nén loại nào tốt hơn?
Không có loại nào tốt tuyệt đối. Van điện phù hợp khi hệ thống thuận tiện về nguồn điện; van khí nén phù hợp khi cần tốc độ đóng mở nhanh và đã có hệ thống khí nén.

4. Van nước tự động có thể điều khiển từ xa không?
Có. Van có thể kết nối với tủ điều khiển, PLC, cảm biến hoặc hệ thống tự động hóa tùy loại bộ truyền động và thiết kế hệ thống.

5. Cần dựa vào đâu để chọn van nước tự động?
Nên dựa trên môi chất, DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, phương thức truyền động và yêu cầu điều khiển.

Van nước tự động Giải pháp nâng cao khả năng tự động hóa hệ thống

Van nước tự động giúp đóng/mở hoặc điều tiết dòng chảy mà không cần thao tác thủ công, mang lại hiệu quả vận hành cao hơn cho nhiều loại hệ thống. Hai nhóm truyền động phổ biến nhất hiện nay là điện và khí nén, mỗi loại có ưu điểm riêng tùy theo điều kiện hạ tầng sẵn có.

Việc lựa chọn van nước tự động cần dựa trên nhiều yếu tố, không chỉ đơn thuần là kích thước đường ống. Một sản phẩm phù hợp phải đáp ứng đồng thời yêu cầu về môi chất, áp suất, nhiệt độ, vật liệu và phương thức điều khiển.

Nếu bạn đang cần lựa chọn van nước tự động cho hệ thống nước, khí nén, hơi, HVAC hoặc dây chuyền công nghiệp, hãy cung cấp DN, môi chất, áp suất, nhiệt độ và phương thức điều khiển. Đội ngũ kỹ thuật có thể dựa trên các thông số này để tư vấn loại van phù hợp nhất.
