Ball Valve SUS 304 là gì? Cấu tạo, thông số và ứng dụng

Khi lựa chọn van cho đường ống nước sạch, hệ thống thực phẩm hay dây chuyền công nghiệp, nhiều người phân vân giữa van đồng, van gang, van thép và van inox. Trong số đó, Ball Va1ve SUS 304 (van bi inox 304) được ưa chuộng nhờ khả năng chống ăn mòn, độ bền cao và dễ vệ sinh. Nhưng liệu SUS 304 có phải lựa chọn phù hợp cho mọi môi trường? Bài viết dưới đây sẽ giải thích từ khái niệm, cấu tạo, nguyên lý hoạt động đến thông số kỹ thuật, ứng dụng thực tế và cách chọn van bi inox 304 đúng nhu cầu.

Ball Valve SUS 304 là gì?

Ball Valve SUS 304 là van bi sử dụng vật liệu inox SUS 304 cho thân van hoặc các bộ phận tiếp xúc với môi chất, hoạt động theo cơ chế đóng/mở bằng một viên bi được khoan lỗ xuyên tâm. Khi xoay bi 90°, van chuyển nhanh giữa trạng thái đóng và mở.

Trong đó:

• Ball Valve nghĩa là van bi loại van sử dụng viên bi làm bộ phận điều tiết dòng chảy.

• SUS 304 là ký hiệu tiêu chuẩn Nhật Bản (JIS) của thép không gỉ Austenitic 304, loại inox phổ biến nhất trên thị trường nhờ khả năng chống ăn mòn tốt, dễ gia công và giá thành hợp lý.

Chính vì vậy, trên thị trường Việt Nam, Ball Va1ve SUS 304 thường được gọi bằng cái tên quen thuộc hơn: van bi inox 304.

Một điểm người mua cần lưu ý: không phải sản phẩm nào ghi "SUS 304" cũng đồng nghĩa toàn bộ van được làm từ inox 304. Có sản phẩm chỉ thân van bằng SUS 304, trong khi bi, trục hoặc một số chi tiết khác có thể dùng vật liệu khác. Vì vậy, khi tìm mua, nên hỏi rõ nhà cung cấp về vật liệu của từng bộ phận, đặc biệt nếu hệ thống có yêu cầu cao về độ tinh khiết hoặc chống ăn mòn.

Cấu tạo và nguyên lý hoạt động của Ball Valve SUS 304

Cấu tạo cơ bản

Một Ball Va1ve SUS 304 thông thường gồm các bộ phận chính:

• Thân van (body): làm bằng inox SUS 304, bao bọc toàn bộ cơ cấu van.

• Bi van (ball): viên bi kim loại có lỗ xuyên tâm, đóng vai trò điều tiết dòng chảy.

• Trục van (stem): truyền lực xoay từ tay gạt xuống bi van.

• Gioăng làm kín (seal/O-ring): ngăn rò rỉ môi chất tại các điểm tiếp xúc.

• Seat/đế van: đỡ và tạo bề mặt kín khít cho bi van khi đóng.

• Tay gạt hoặc bộ truyền động (actuator): dùng để vận hành van bằng tay hoặc tự động (khí nén, điện).

• Các đầu kết nối: ren, clamp, mặt bích hoặc hàn, tùy thiết kế.

Dòng môi chất di chuyển qua van theo trình tự: đi vào cửa van → qua bi van (khi lỗ bi trùng với trục ống) → thoát ra cửa còn lại.

Nguyên lý hoạt động

Khi người dùng xoay tay gạt 90°, trục van truyền chuyển động xuống viên bi:

• Khi lỗ xuyên tâm của bi thẳng hàng với trục đường ống → van ở trạng thái mở, dòng chảy đi qua gần như không cản trở.

• Khi bi xoay vuông góc với dòng chảy → van ở trạng thái đóng, ngăn hoàn toàn môi chất.

Sở dĩ Ball Valve đóng/mở nhanh hơn nhiều loại van khác là nhờ cơ cấu quay 1/4 vòng (90°), thay vì cơ cấu nâng/hạ nhiều vòng như van cổng hay van cầu. Đây cũng là lý do van bi được ưa chuộng ở những vị trí cần thao tác đóng/mở khẩn cấp hoặc thường xuyên.

Các loại Ball Valve SUS 304 phổ biến trên thị trường

Phân loại theo kiểu kết nối

• Nối ren: phù hợp đường ống nhỏ, dễ tháo lắp, thường dùng trong dân dụng.

• Nối clamp: tháo lắp nhanh, thường ứng dụng trong hệ thống cần vệ sinh thường xuyên như thực phẩm, dược phẩm.

• Nối mặt bích: phù hợp đường ống lớn, chịu áp lực cao, thường dùng trong công nghiệp.

• Nối hàn: tạo mối liên kết chắc chắn, hạn chế rò rỉ, thường dùng ở hệ thống cố định lâu dài.

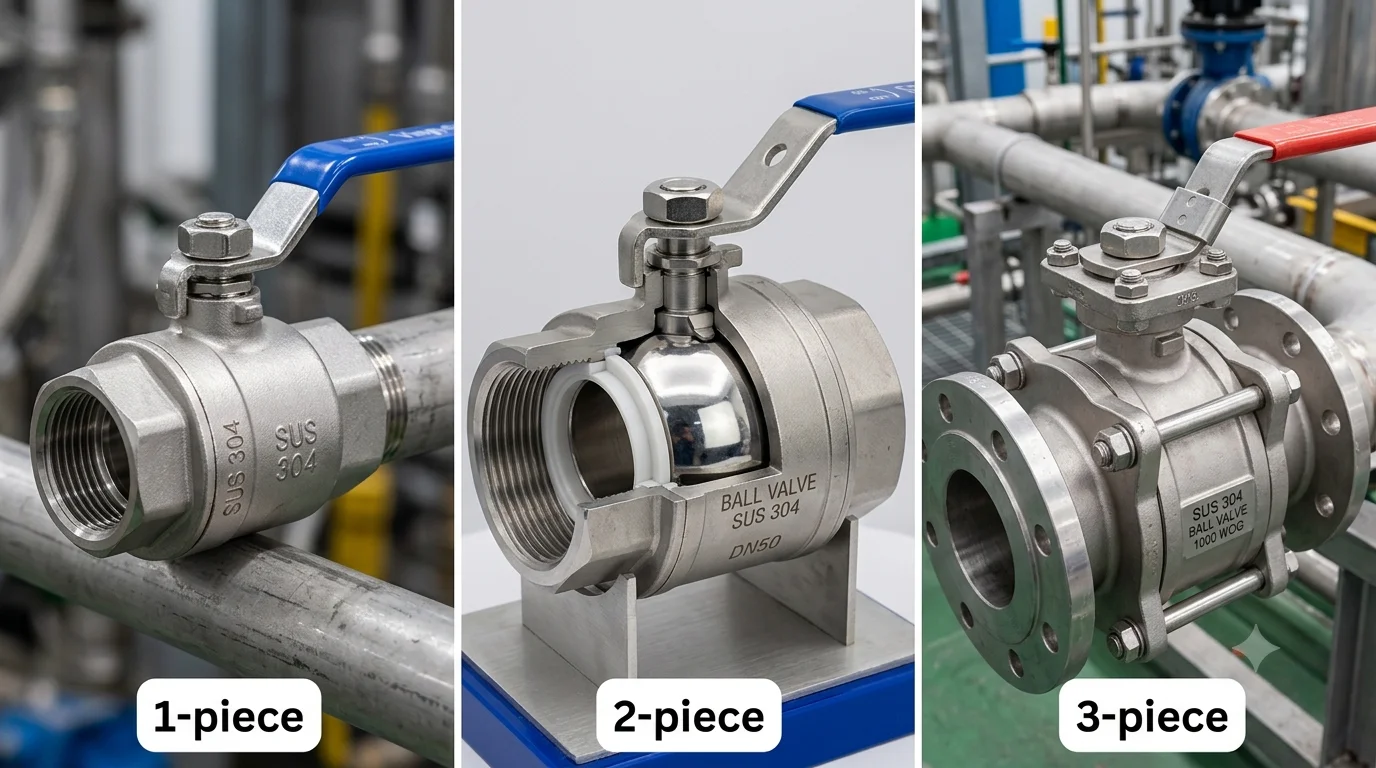

Phân loại theo cấu tạo thân van

• Van bi 1 mảnh: thân van liền khối, giá thành thấp nhưng khó bảo trì bên trong.

• Van bi 2 mảnh: thân chia làm 2 phần, dễ tháo lắp và bảo trì hơn.

• Van bi 3 mảnh: thân chia làm 3 phần, tháo phần giữa để bảo trì mà không cần tháo toàn bộ đường ống – phù hợp hệ thống cần vệ sinh, sửa chữa thường xuyên.

Phân loại theo phương thức điều khiển

• Tay gạt (vận hành thủ công): đơn giản, chi phí thấp.

• Điều khiển khí nén: phù hợp hệ thống tự động hóa, thao tác nhanh, đồng bộ.

• Điều khiển điện: phù hợp hệ thống cần điều khiển từ xa hoặc tích hợp với hệ thống giám sát.

Nhìn chung, van bi 3 mảnh nối clamp phù hợp với hệ thống cần vệ sinh thường xuyên (thực phẩm, dược); van bi 2 mảnh nối bích phù hợp hệ thống công nghiệp cỡ lớn; còn van điều khiển khí nén/điện là lựa chọn khi hệ thống hướng đến tự động hóa.

Thông số kỹ thuật Ball Valve SUS 304 cần quan tâm

Lưu ý quan trọng: không nên áp một mức áp suất hay nhiệt độ chung cho tất cả Ball Va1ve SUS 304, vì các thông số này phụ thuộc vào thiết kế cụ thể, vật liệu seat và gioăng đi kèm. Trước khi lắp đặt, cần đối chiếu thông số trên catalogue của từng model.

Ưu điểm và hạn chế của Ball Valve SUS 304

Ưu điểm:

• Khả năng chống ăn mòn tốt trong nhiều môi trường thông thường.

• Bề mặt inox sáng bóng, dễ vệ sinh.

• Độ bền cơ học cao, tuổi thọ tốt.

• Đóng/mở nhanh nhờ cơ cấu xoay 90°.

• Khi mở hoàn toàn, đường dòng tương đối thông thoáng.

• Phù hợp cả hệ dân dụng lẫn công nghiệp.

• Tính thẩm mỹ cao, phù hợp các hệ thống yêu cầu ngoại quan sạch sẽ.

Hạn chế:

• Chi phí thường cao hơn van vật liệu phổ thông như đồng, gang.

• Không phải môi trường hóa chất nào cũng phù hợp với SUS 304.

• Không nên mặc định SUS 304 luôn vượt trội hơn SUS 316 trong mọi trường hợp.

• Gioăng và seat có thể là yếu tố giới hạn thực tế về nhiệt độ và loại môi chất sử dụng được, dù thân van là inox.

So sánh Ball Valve SUS 304 và SUS 316

Sự khác biệt giữa hai loại chủ yếu đến từ thành phần hợp kim: SUS 316 có thêm molypden, giúp tăng khả năng chống ăn mòn cục bộ, đặc biệt trong môi trường chứa chloride hoặc muối. Vì vậy, kết luận "316 tốt hơn 304" chỉ đúng trong bối cảnh môi trường khắc nghiệt; còn với nước sạch, thực phẩm hay công nghiệp thông thường, SUS 304 vẫn đáp ứng tốt với chi phí hợp lý hơn.

Nói cách khác, việc chọn vật liệu nên dựa trên môi chất, nhiệt độ, áp suất, điều kiện môi trường và ngân sách, chứ không chỉ dựa vào tên gọi inox.

Ball Valve SUS 304 khác gì van bi đồng, gang và thép?

So với các vật liệu khác:

• Van bi đồng: chi phí thấp, phù hợp nước sạch dân dụng, nhưng khả năng chống ăn mòn và độ bền thường kém hơn inox trong môi trường khắc nghiệt.

• Van bi gang: chịu lực tốt, giá rẻ, thường dùng cho đường ống lớn, nhưng dễ bị ăn mòn nếu không sơn phủ và nặng hơn inox.

• Van bi thép: độ bền cơ học cao, chịu áp lực tốt, nhưng khả năng chống gỉ kém hơn nếu không mạ hoặc xử lý bề mặt.

• Van bi SUS 304: cân bằng giữa khả năng chống ăn mòn, độ bền, tính thẩm mỹ và khả năng vệ sinh, phù hợp nhiều môi trường nhưng chi phí cao hơn đồng và gang.

Không có vật liệu nào phù hợp cho mọi tình huống lựa chọn cần dựa trên đặc thù hệ thống, môi chất và ngân sách đầu tư.

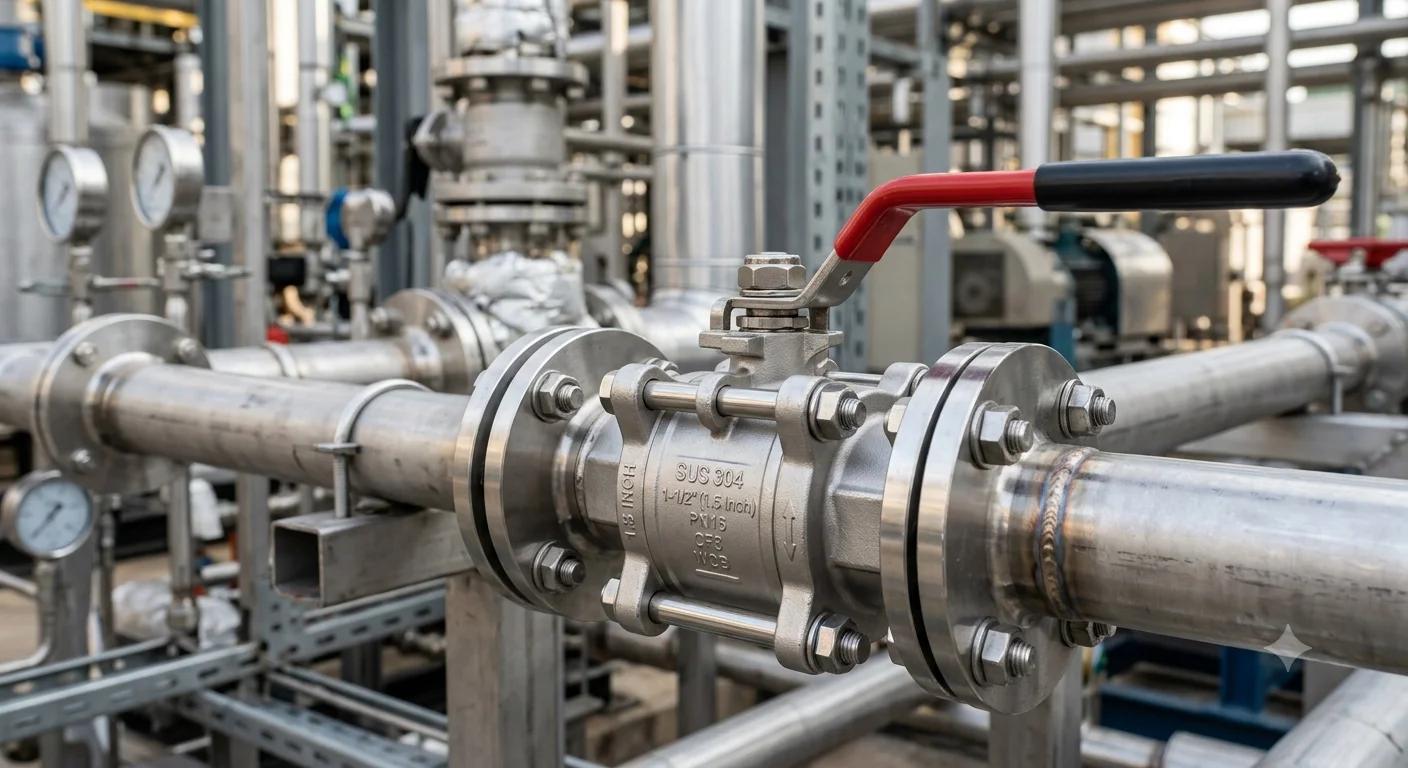

Ball Valve SUS 304 được sử dụng ở đâu?

Hệ thống nước: nước sạch, hệ thống cấp nước dân dụng và công nghiệp đây là ứng dụng phổ biến nhất nhờ khả năng chống gỉ và độ bền của inox 304.

Ngành thực phẩm – đồ uống: các đường ống yêu cầu vật liệu dễ vệ sinh, hạn chế nhiễm khuẩn. Một số hệ thống chế biến thực phẩm có thể sử dụng van bi SUS 304 phù hợp thiết kế và tiêu chuẩn tương ứng, nhưng cần kiểm tra kỹ tiêu chuẩn vệ sinh thực phẩm của từng model.

Hệ thống khí: sử dụng cho khí nén hoặc một số loại khí phù hợp với vật liệu và thông số kỹ thuật của van.

Công nghiệp: hệ thống xử lý chất lỏng, thiết bị máy móc, đường ống công nghiệp cần độ bền và khả năng chống ăn mòn.

Lưu ý quan trọng: không nên mặc định SUS 304 phù hợp với "mọi loại hóa chất". Trước khi sử dụng cho môi trường hóa chất, cần kiểm tra bảng tương thích vật liệu (chemical compatibility) để tránh ăn mòn ngoài dự kiến.

Khi nào nên chọn Ball Valve SUS 304?

Nên chọn khi:

• Hệ thống cần vật liệu inox.

• Môi trường có yêu cầu chống ăn mòn ở mức thông thường.

• Cần đóng/mở nhanh, thao tác đơn giản.

• Muốn đường dòng thông thoáng khi van mở hoàn toàn.

• Cần bề mặt dễ vệ sinh, ít bám cặn.

• Hệ thống có kích thước và kiểu kết nối tiêu chuẩn phù hợp với van SUS 304 sẵn có trên thị trường.

Chưa nên chọn ngay khi:

• Môi trường chứa chloride hoặc muối ở nồng độ cao.

• Môi trường hóa chất đặc biệt, ăn mòn mạnh.

• Nhiệt độ hoặc áp suất vận hành vượt giới hạn cho phép của model.

• Hệ thống yêu cầu tiêu chuẩn vệ sinh hoặc vật liệu đặc thù (ví dụ dược phẩm yêu cầu SUS 316L).

Sai lầm thường gặp khi chọn Ball Va1ve SUS 304

• Chỉ nhìn vật liệu thân van mà bỏ qua bi, trục và seat.

• Chọn sai kích thước DN so với đường ống thực tế.

• Không kiểm tra kỹ kiểu kết nối (ren/clamp/bích) trước khi đặt hàng.

• Không kiểm tra áp suất làm việc tối đa của van.

• Không kiểm tra giới hạn nhiệt độ, đặc biệt với môi chất nóng.

• Nhầm tưởng SUS 304 dùng được cho mọi loại hóa chất.

• Chọn van theo giá rẻ nhất thay vì đối chiếu thông số kỹ thuật thực tế.

• Không kiểm tra nguồn gốc, xuất xứ và tiêu chuẩn sản xuất của sản phẩm.

Cách chọn Ball Va1ve SUS 304 phù hợp hệ thống

Có thể áp dụng quy trình 6 bước sau:

1. Xác định môi chất: nước, khí, hóa chất hay chất lỏng thực phẩm.

2. Xác định kích thước đường ống/DN: để chọn van có cùng kích thước kết nối.

3. Xác định áp suất và nhiệt độ làm việc: đảm bảo van chịu được điều kiện vận hành thực tế.

4. Chọn kiểu kết nối: ren, clamp, bích hay hàn tùy vào hệ thống hiện có.

5. Chọn kiểu điều khiển: tay gạt cho vận hành thủ công, khí nén/điện nếu hệ thống tự động hóa.

6. Kiểm tra vật liệu, tiêu chuẩn và xuất xứ: đảm bảo đúng SUS 304 ở các bộ phận quan trọng và có nguồn gốc rõ ràng.

Sau khi xác định đủ 6 yếu tố trên, nên đối chiếu với catalogue hoặc model cụ thể của nhà cung cấp trước khi đặt mua, thay vì chỉ dựa vào tên gọi chung "Ball Va1ve SUS 304".

Lưu ý khi lắp đặt và sử dụng Ball Va1ve SUS 304

• Vệ sinh đường ống trước khi lắp đặt để tránh cặn bẩn lọt vào van.

• Kiểm tra đúng chiều dòng chảy và đúng kiểu kết nối trước khi lắp.

• Không dùng lực quá mức lên tay gạt khi đóng/mở van.

• Không vận hành vượt quá áp suất và nhiệt độ cho phép của model.

• Kiểm tra rò rỉ tại các điểm kết nối ngay sau khi lắp đặt.

• Định kỳ kiểm tra gioăng, seat và các điểm kết nối để phát hiện hao mòn sớm.

• Với van điều khiển tự động, cần kiểm tra thêm bộ truyền động (actuator) và tín hiệu điều khiển để đảm bảo hoạt động đồng bộ.

Câu hỏi thường gặp về Ball Va1ve SUS 304

Ball Va1ve SUS 304 là gì?
Là van bi sử dụng inox SUS 304 ở thân hoặc các bộ phận chính tùy thiết kế, hoạt động bằng cơ chế xoay bi 90° để đóng/mở dòng chảy.

Ball Va1ve SUS 304 có phải van bi inox 304 không?
Có thể xem đây là cách gọi khác của van bi inox 304, nhưng khi mua cần kiểm tra rõ những bộ phận nào thực sự sử dụng vật liệu SUS 304.

SUS 304 và SUS 316 loại nào tốt hơn?
Không có câu trả lời tuyệt đối. SUS 316 thường có lợi thế trong môi trường ăn mòn khắc nghiệt như hóa chất hoặc môi trường biển, còn SUS 304 có ưu thế về chi phí và đáp ứng tốt nhiều ứng dụng thông thường.

Ball Va1ve SUS 304 dùng cho nước được không?
Có. Van bi inox 304 thường được sử dụng trong nhiều hệ thống nước, nhưng vẫn cần chọn model có thông số và vật liệu gioăng phù hợp với điều kiện vận hành thực tế.

Làm sao chọn đúng Ball Va1ve SUS 304?
Cần xác định môi chất, kích thước DN, áp suất, nhiệt độ, kiểu kết nối, phương thức điều khiển và yêu cầu vật liệu cụ thể của hệ thống trước khi chọn model phù hợp.

Ball Va1ve SUS 304 Lựa chọn linh hoạt cho nhiều hệ thống đường ống

Ball Va1ve SUS 304 là van bi sử dụng vật liệu inox SUS 304, có nhiều kiểu kết nối (ren, clamp, bích, hàn) và phương thức điều khiển (tay gạt, khí nén, điện) để phù hợp với từng hệ thống. Ưu điểm nổi bật của dòng van này là khả năng chống ăn mòn, độ bền cao và tốc độ đóng/mở nhanh. Tuy nhiên, việc lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ, kích thước và kiểu kết nối thực tế — không nên mặc định SUS 304 phù hợp với mọi môi trường, đặc biệt là môi trường có chloride cao hoặc hóa chất đặc thù.

Nếu bạn đang cần chọn Ball Va1ve SUS 304 cho hệ thống của mình, hãy cung cấp thông tin về DN, môi chất, áp suất, nhiệt độ làm việc và kiểu kết nối để được tư vấn model phù hợp và báo giá cụ thể.
