Van hơi điện là gì? Cấu tạo, nguyên lý, phân loại và cách chọn

Van hơi điện là giải pháp gì cho hệ thống hơi?

Trong nhiều hệ thống hơi công nghiệp, việc đóng mở dòng hơi không phải lúc nào cũng đơn giản. Có những vị trí van nằm trên cao, trong khu vực nhiệt độ lớn, hoặc ở những nơi người vận hành khó tiếp cận thường xuyên. Khi hệ thống cần đóng/mở nhiều lần trong ngày, việc thao tác thủ công không chỉ mất thời gian mà còn tiềm ẩn rủi ro an toàn.

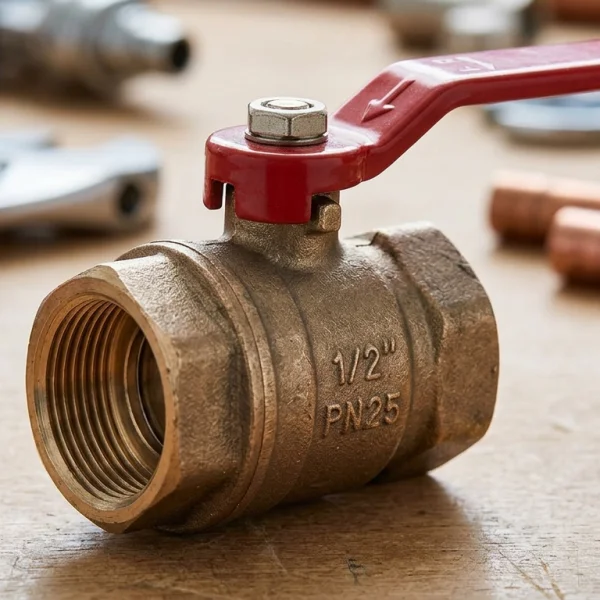

Van cơ truyền thống bộc lộ khá rõ giới hạn trong những tình huống này: phải có người trực tiếp vặn van, khó điều khiển từ xa, và gần như không thể tích hợp vào một hệ thống tự động hóa đang ngày càng phổ biến trong nhà máy.

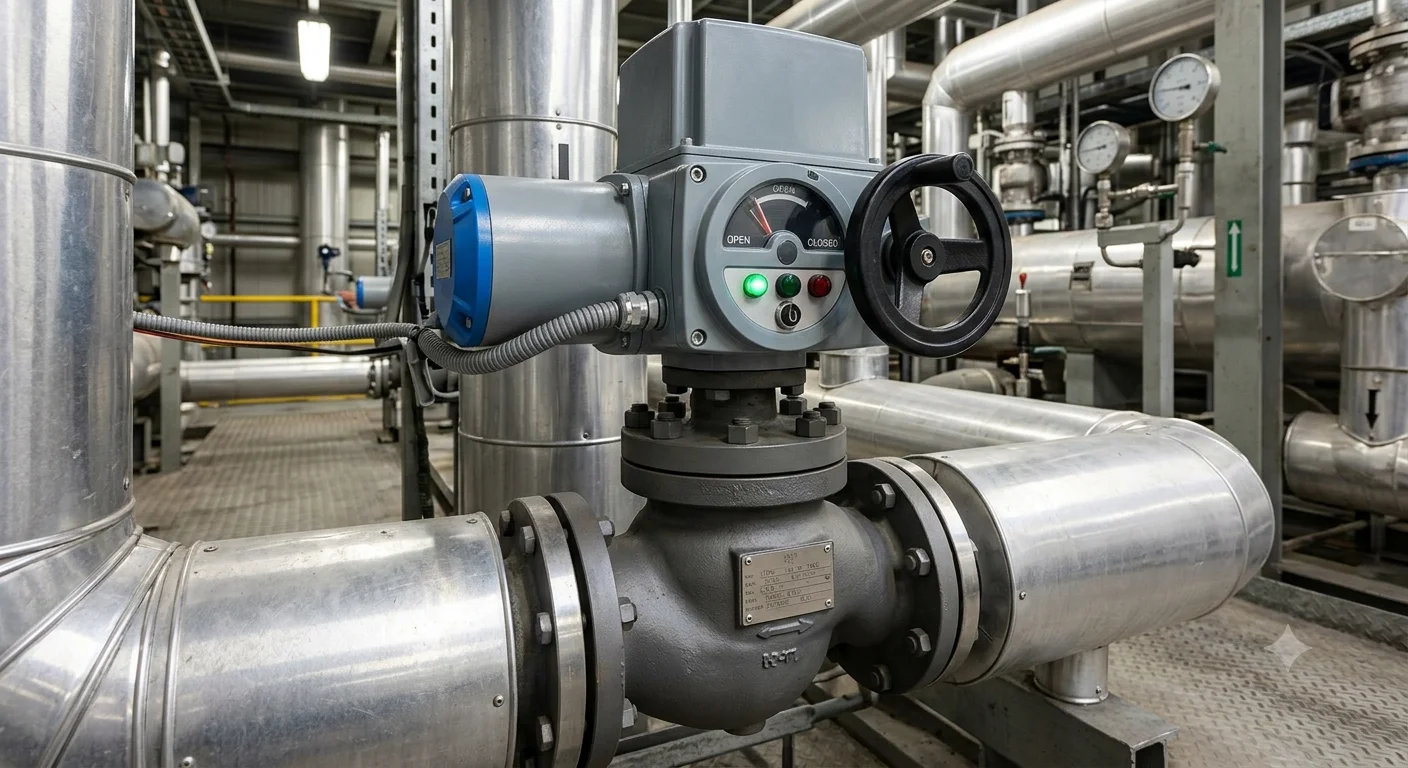

Đây chính là lúc van inox hơi điện phát huy vai trò. Đây là loại van sử dụng bộ truyền động điện để điều khiển trạng thái đóng, mở của van, cho phép người vận hành kiểm soát dòng hơi từ xa hoặc tích hợp với hệ thống điều khiển trung tâm. Trong bài viết này, chúng ta sẽ đi qua cấu tạo, nguyên lý hoạt động, các loại van inox hơi điện phổ biến, thông số kỹ thuật cần lưu ý và cách lựa chọn van phù hợp cho từng hệ thống.

Van hơi điện là gì?

Van hơi điện là loại van được sử dụng để điều khiển dòng hơi trong đường ống bằng bộ truyền động điện. Khi nhận tín hiệu điều khiển, bộ điện tác động lên cơ cấu van để thực hiện đóng, mở hoặc điều tiết dòng môi chất tùy theo thiết kế của van.

Một van inox hơi điện hoàn chỉnh thường gồm các thành phần chính sau:

• Thân van – bộ phận chịu áp lực chính, tiếp xúc trực tiếp với dòng hơi.

• Bộ truyền động điện (actuator) – nhận tín hiệu điều khiển và tạo ra chuyển động cơ học.

• Đĩa van/bi van hoặc cơ cấu đóng mở – trực tiếp thay đổi tiết diện dòng chảy.

• Trục van – truyền chuyển động từ actuator xuống cơ cấu đóng mở.

• Gioăng làm kín – đảm bảo van không rò rỉ hơi ra ngoài, đặc biệt quan trọng với môi chất nhiệt độ cao.

• Bộ phận kết nối điện – dây tín hiệu, dây nguồn kết nối với tủ điện hoặc PLC.

Một điểm cần lưu ý là không nên đồng nhất mọi loại van dùng cho hơi nước với van inox hơi điện. Trên thị trường còn có van hơi khí nén (dùng khí nén làm nguồn lực điều khiển) và van hơi điều khiển điện theo nhiều cơ chế khác nhau. Việc phân biệt rõ các khái niệm này giúp người mua tránh nhầm lẫn khi lựa chọn sản phẩm.

Nguyên lý hoạt động của van hơi điện

Về cơ bản, van inox hơi điện hoạt động theo trình tự sau:

1. Tín hiệu điện được cấp đến bộ truyền động từ tủ điện hoặc hệ thống điều khiển.

2. Motor điện bên trong actuator tạo ra chuyển động quay hoặc chuyển động tịnh tiến.

3. Cơ cấu truyền động biến chuyển động của motor thành chuyển động đóng/mở của van.

4. Van thay đổi trạng thái (đóng, mở hoặc điều tiết) theo đúng tín hiệu điều khiển nhận được.

Khi mất điện, van có thể giữ nguyên trạng thái hiện tại, tùy vào thiết kế của actuator. Một số cấu hình được trang bị cơ chế hồi vị hoặc các giải pháp an toàn riêng để đảm bảo hệ thống không rơi vào trạng thái nguy hiểm khi mất nguồn.

Ngoài ra, van inox hơi điện có thể được thiết kế cho hai kiểu điều khiển chính:

• Điều khiển ON/OFF – van chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

• Điều khiển tuyến tính/modulating – van có thể mở ở nhiều mức độ khác nhau, cho phép điều tiết lưu lượng hơi chính xác hơn.

Việc lựa chọn kiểu điều khiển phù hợp có vai trò quan trọng khi tích hợp van vào một hệ thống tự động hóa, vì tín hiệu điều khiển sẽ quyết định cách van phản ứng với các thay đổi trong quy trình sản xuất.

Van hơi điện có những loại nào?

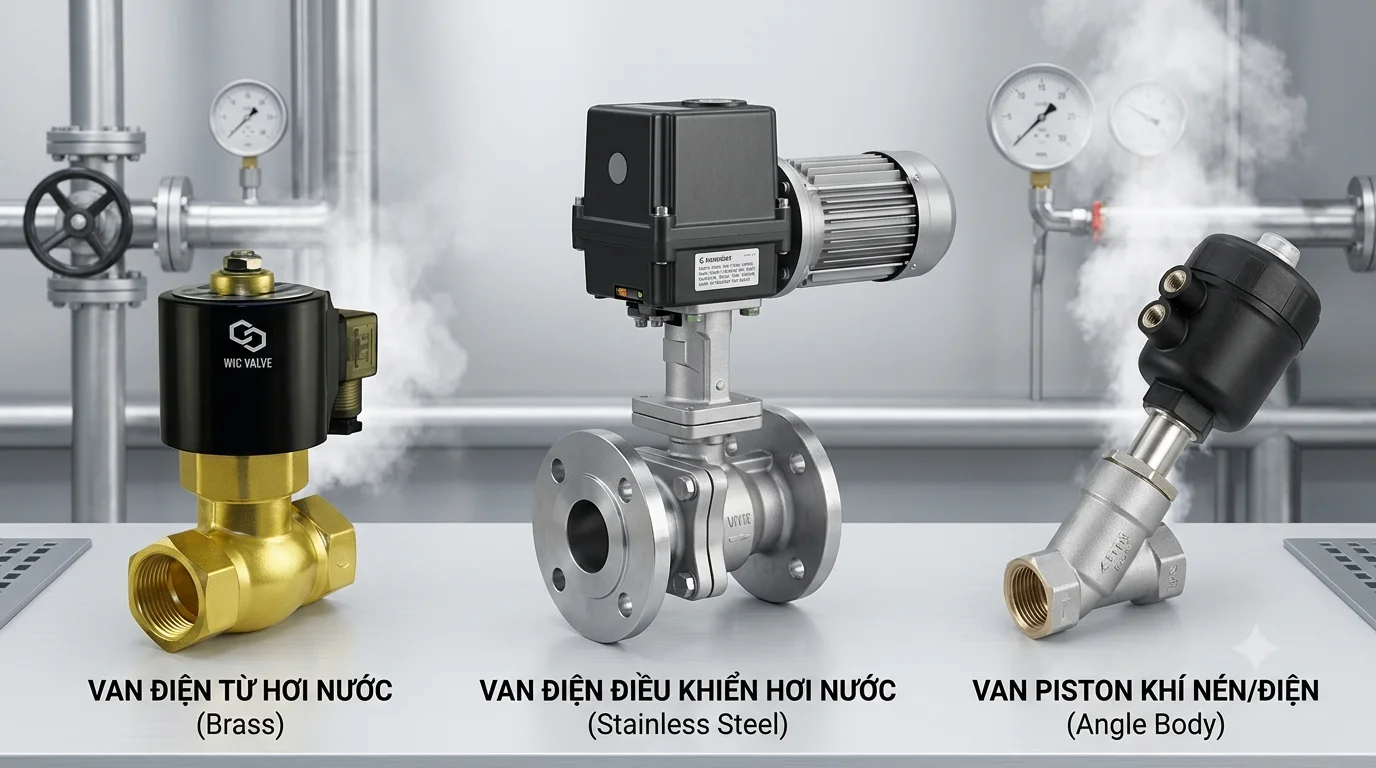

Van bi điều khiển điện dùng cho hơi

Loại van này sử dụng kết cấu bi xoay 90 độ để đóng mở dòng chảy. Ưu điểm nổi bật là khả năng đóng mở nhanh, phù hợp với nhiều ứng dụng cần đóng ngắt dứt khoát.

Van bướm điều khiển điện dùng cho hơi

Van bướm có thiết kế gọn, trọng lượng tương đối nhẹ so với nhiều loại van khác. Tùy điều kiện vận hành, loại van này có thể phù hợp với các đường ống kích thước lớn.

Van cầu điều khiển điện

Van cầu có khả năng điều tiết dòng tốt, thường được ưu tiên trong những ứng dụng cần kiểm soát lưu lượng một cách chính xác. Tuy nhiên, cần lưu ý đến tổn thất áp suất khi lựa chọn loại van này cho hệ thống.

Van điện từ hơi nước

Van điện từ điều khiển đóng/mở thông qua cuộn coil, có cấu tạo và nguyên lý hoạt động khác biệt so với van dùng motor điện. Đây là điểm dễ gây nhầm lẫn nhất trên thị trường, nên người mua cần xác định rõ cơ chế hoạt động trước khi đặt hàng.

Ngoài cách phân loại theo cấu tạo, van inox hơi điện còn có thể được phân loại theo:

• Trạng thái mặc định: van thường đóng hoặc thường mở.

• Kiểu điều khiển: van ON/OFF hoặc van tuyến tính.

• Kiểu kết nối: kết nối ren hoặc kết nối mặt bích.

• Vật liệu thân van: gang, thép, inox...

Thông số kỹ thuật cần quan tâm khi chọn van hơi điện

Đây là phần quan trọng nhất khi cân nhắc lựa chọn sản phẩm thực tế cho hệ thống hơi. Các thông số cần kiểm tra bao gồm:

• Kích thước danh nghĩa (DN15, DN20, DN25, DN50, DN100...)

• Kiểu kết nối: ren, mặt bích hoặc kiểu kết nối khác

• Vật liệu thân van: gang, thép, inox...

• Áp suất làm việc

• Nhiệt độ làm việc

• Điện áp của bộ truyền động (tùy cấu hình sản phẩm)

• Kiểu điều khiển: ON/OFF hoặc tuyến tính

• Mô-men xoắn/khả năng truyền động của actuator

• Cấp bảo vệ của bộ điện

• Loại môi chất: hơi bão hòa, hơi quá nhiệt hoặc môi chất khác theo thiết kế

• Tiêu chuẩn kết nối và tiêu chuẩn sản xuất áp dụng

Vì sao nhiệt độ và áp suất đặc biệt quan trọng?

Hơi nước thường có nhiệt độ và áp suất cao hơn nhiều so với các môi chất lỏng thông thường, vì vậy không thể chỉ chọn van dựa trên kích thước DN. Vật liệu gioăng và thân van cần được lựa chọn phù hợp với điều kiện vận hành thực tế, tránh tình trạng xuống cấp nhanh hoặc rò rỉ sau một thời gian ngắn sử dụng. Bên cạnh đó, bộ truyền động điện cũng cần được lựa chọn đúng với môi trường làm việc, đặc biệt khi lắp đặt ở khu vực có nhiệt độ xung quanh cao.

So sánh van hơi điện với van hơi khí nén và van hơi cơ

Khi nào nên ưu tiên van hơi điện?

• Hệ thống không có sẵn nguồn khí nén.

• Cần điều khiển van từ xa mà không muốn đầu tư thêm hệ thống khí.

• Cần kết nối với PLC hoặc hệ thống điều khiển tự động.

• Muốn tự động hóa việc đóng/mở dòng hơi mà không tăng thêm nhân lực vận hành.

Tại sao phải chọn đúng van hơi điện cho hệ thống?

Việc chọn sai van inox hơi điện không chỉ ảnh hưởng đến hiệu quả vận hành mà còn có thể gây ra rủi ro về an toàn:

• Sai áp suất có thể ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của van.

• Sai nhiệt độ có thể làm hỏng gioăng hoặc các bộ phận làm kín, dẫn đến rò rỉ hơi.

• Sai kích thước gây ảnh hưởng đến lưu lượng, khiến hệ thống không đạt hiệu suất mong muốn.

• Chọn sai kiểu điều khiển khiến van không đáp ứng đúng yêu cầu vận hành thực tế.

• Chọn actuator không phù hợp có thể khiến van đóng/mở không ổn định, gây gián đoạn quy trình.

• Môi trường nhiệt độ cao cũng đặt ra yêu cầu riêng về vị trí lắp đặt và khả năng bảo vệ của bộ điện.

Van inox hơi điện được sử dụng ở đâu?

Van inox hơi điện được ứng dụng trong nhiều lĩnh vực khác nhau, đặc biệt là những nơi cần kiểm soát dòng hơi chính xác và ổn định:

• Hệ thống hơi công nghiệp

• Nồi hơi và đường ống phân phối hơi

• Nhà máy thực phẩm

• Ngành dệt may

• Hệ thống gia nhiệt

• Hệ thống HVAC

• Nhà máy hóa chất

• Hệ thống xử lý và sản xuất công nghiệp

• Dây chuyền cần tự động hóa cấp hơi

• Điều khiển hơi cho thiết bị trao đổi nhiệt

Khi nào nên sử dụng van inox hơi điện?

Nên cân nhắc lắp đặt van inox hơi điện khi:

• Cần đóng/mở van tự động thay vì thao tác thủ công.

• Van nằm ở vị trí khó tiếp cận trong nhà máy.

• Cần điều khiển tập trung từ phòng điều khiển.

• Muốn kết nối hệ thống van với PLC/SCADA.

• Cần giảm bớt thao tác thủ công để tối ưu nhân lực vận hành.

Những sai lầm thường gặp khi chọn và lắp van inox hơi điện

Sai lầm 1: Chỉ nhìn kích thước DN DN không phải thông số duy nhất quyết định khả năng làm việc của van; áp suất, nhiệt độ và vật liệu cũng quan trọng không kém.

Sai lầm 2: Không kiểm tra nhiệt độ hơi Van dùng cho nước thông thường không mặc nhiên phù hợp với hơi ở nhiệt độ cao.

Sai lầm 3: Chọn sai điện áp Cần kiểm tra điện áp thực tế của hệ thống điều khiển và của actuator trước khi lắp đặt.

Sai lầm 4: Không xác định kiểu điều khiển Điều khiển ON/OFF và điều khiển tuyến tính phục vụ những nhu cầu vận hành khác nhau, cần xác định rõ ngay từ đầu.

Sai lầm 5: Bỏ qua hướng lắp đặt Cần tuân thủ đúng hướng dòng chảy và hướng dẫn lắp đặt của nhà sản xuất.

Sai lầm 6: Không tính đến môi trường lắp đặt Nhiệt độ, độ ẩm, bụi và các điều kiện môi trường bên ngoài có thể ảnh hưởng trực tiếp đến tuổi thọ của bộ truyền động điện.

Cách lựa chọn van inox hơi điện phù hợp

Quá trình lựa chọn van inox hơi điện có thể được thực hiện theo 7 bước sau:

1. Xác định môi chất là loại hơi gì (hơi bão hòa, hơi quá nhiệt...).

2. Xác định DN của đường ống hiện tại.

3. Xác định áp suất làm việc của hệ thống.

4. Xác định nhiệt độ làm việc thực tế.

5. Chọn vật liệu thân van và vật liệu làm kín phù hợp.

6. Chọn điện áp và kiểu điều khiển của actuator.

7. Kiểm tra tiêu chuẩn kết nối, điều kiện lắp đặt và các yêu cầu an toàn liên quan.

Checklist trước khi mua

• [ ] DN đường ống

• [ ] Áp suất hơi

• [ ] Nhiệt độ hơi

• [ ] Loại hơi

• [ ] Vật liệu van

• [ ] Kiểu kết nối

• [ ] Điện áp actuator

• [ ] ON/OFF hay tuyến tính

• [ ] Điều kiện môi trường lắp đặt

• [ ] Yêu cầu điều khiển từ xa

• [ ] Tiêu chuẩn kỹ thuật cần đáp ứng

Lưu ý khi lắp đặt và sử dụng van inox hơi điện

• Đọc kỹ tài liệu kỹ thuật trước khi lắp đặt.

• Kiểm tra đường ống trước khi đưa van vào hệ thống.

• Không để dị vật lọt vào van trong quá trình lắp.

• Kiểm tra đúng chiều dòng chảy nếu sản phẩm có quy định cụ thể.

• Đấu điện đúng theo sơ đồ của bộ truyền động.

• Không tự ý thay đổi cấu hình actuator.

• Kiểm tra rò rỉ ngay sau khi lắp đặt xong.

• Kiểm tra khả năng đóng/mở trước khi đưa vào vận hành chính thức.

• Thực hiện bảo trì định kỳ để đảm bảo tuổi thọ van.

• Với hệ thống hơi nhiệt độ và áp suất cao, cần tuân thủ đầy đủ các yêu cầu an toàn của toàn hệ thống.

Câu hỏi thường gặp về van inox hơi điện

Van inox hơi điện là gì? Van inox hơi điện là van dùng bộ truyền động điện để điều khiển đóng, mở hoặc điều tiết dòng hơi trong đường ống tùy theo thiết kế.

Van inox hơi điện có điều khiển từ xa được không? Có. Tùy vào bộ truyền động và hệ thống điều khiển, van có thể được tích hợp với tủ điện, PLC hoặc hệ thống tự động hóa.

Van inox hơi điện khác gì van điện từ hơi? Cả hai loại đều sử dụng điện nhưng cơ cấu hoạt động khác nhau. Van điện từ thường sử dụng cuộn coil để tác động lên cơ cấu van, trong khi van inox hơi điện theo nghĩa thông dụng thường sử dụng bộ truyền động motor điện.

Chọn van inox hơi điện cần quan tâm thông số nào? Các thông số quan trọng gồm DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, điện áp actuator và phương thức điều khiển.

Van inox hơi điện có dùng cho hơi nhiệt độ cao không? Có thể, nhưng phải chọn đúng model được thiết kế cho điều kiện nhiệt độ và áp suất của hệ thống. Không nên chọn van chỉ dựa trên kích thước đường ống.

Van inox hơi điện giải pháp tự động hóa hệ thống hơi

Van inox hơi điện giúp tự động hóa quá trình đóng/mở hoặc điều tiết dòng hơi, giảm bớt thao tác thủ công và tăng khả năng kiểm soát cho toàn bộ hệ thống. Trên thị trường hiện có nhiều kiểu van và actuator khác nhau, mỗi loại phù hợp với những điều kiện vận hành riêng.

Việc lựa chọn van inox hơi điện cần dựa trên tổng hòa nhiều yếu tố: DN, áp suất, nhiệt độ, vật liệu và yêu cầu điều khiển, chứ không nên chỉ chọn dựa vào giá hoặc kích thước đường ống.

Liên hệ đơn vị cung cấp để được tư vấn model phù hợp. Hãy cung cấp thông tin về DN, áp suất, nhiệt độ và kiểu điều khiển mong muốn để nhận được tư vấn chính xác nhất. Bạn cũng có thể yêu cầu báo giá và catalogue kỹ thuật trước khi quyết định đặt hàng.
