Van tổng là gì? Cấu tạo, phân loại và cách chọn van phù hợp

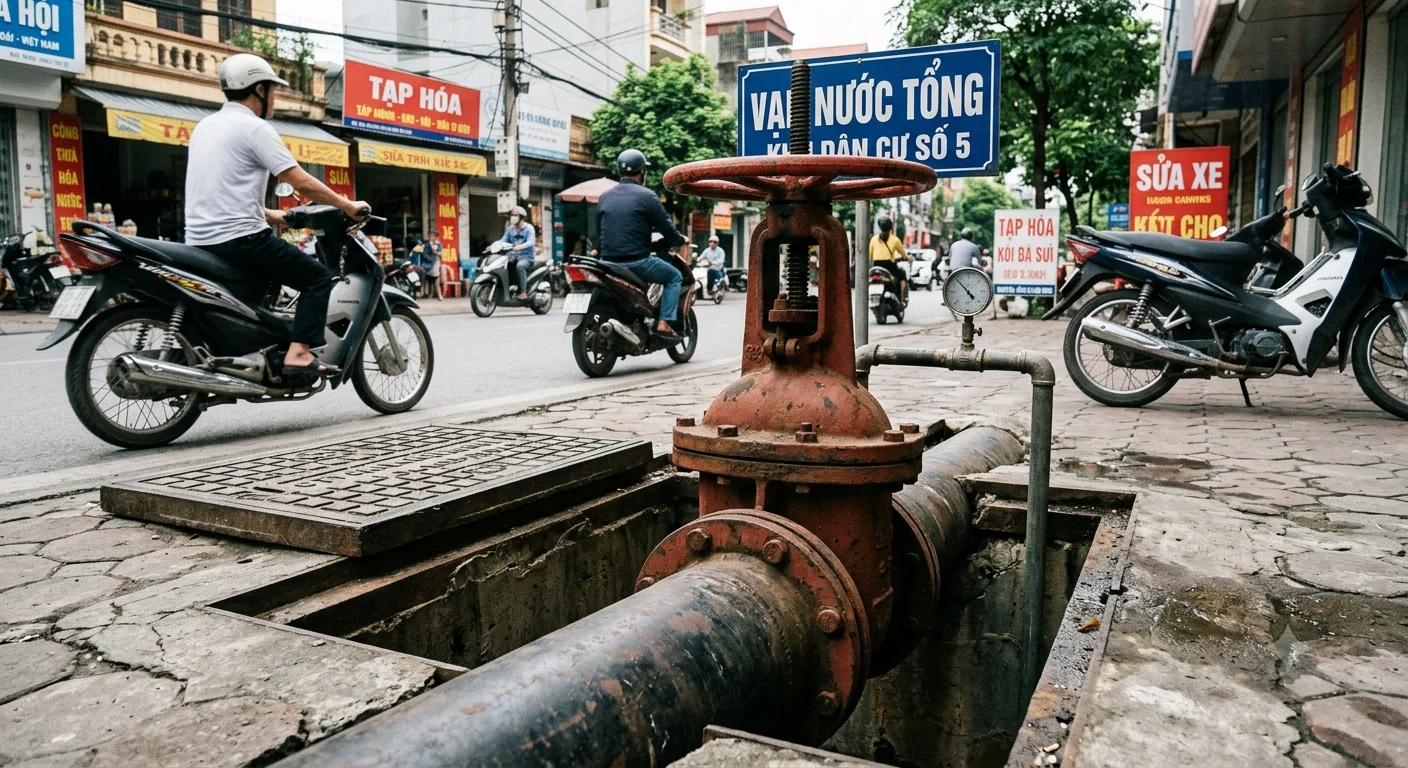

Van tổng thiết bị nhỏ nhưng rất quan trọng

Bạn đã bao giờ rơi vào tình huống đường ống trong nhà bất ngờ rò rỉ, nước chảy tràn ra sàn, trong khi bạn loay hoay không biết khóa nước ở đâu? Hay khi cần thay một chiếc vòi hỏng, sửa bồn cầu, hoặc xử lý sự cố vỡ ống, nhưng nước vẫn tiếp tục được cấp vào vì không tìm được van để ngắt? Đây là những tình huống rất phổ biến, đặc biệt ở những hệ thống không có van nước tổng hoặc van nước tổng bị kẹt, gỉ sét do lâu ngày không sử dụng.

Van nước tổng chính là thiết bị giúp giải quyết những vấn đề đó. Nó đóng vai trò như "công tắc chính" của toàn bộ hệ thống cấp nước, cho phép người dùng chủ động kiểm soát, cô lập nguồn nước bất cứ khi nào cần bảo trì, sửa chữa hoặc xử lý sự cố khẩn cấp mà không phải can thiệp vào toàn bộ đường ống.

Việc lựa chọn đúng loại van nước tổng phù hợp về kích thước, vật liệu, áp suất và kiểu kết nối không chỉ giúp hệ thống vận hành trơn tru mà còn hạn chế tối đa rủi ro thất thoát nước, hư hỏng thiết bị hay chi phí sửa chữa phát sinh. Bài viết dưới đây sẽ giúp bạn hiểu rõ van nước tổng là gì, cấu tạo và nguyên lý hoạt động ra sao, có những loại van nước tổng nào phổ biến, cách chọn van phù hợp với từng hệ thống, cũng như những lưu ý quan trọng khi lắp đặt và sử dụng.

Van tổng là gì?

Van tổng là thiết bị được lắp trên đường ống chính để kiểm soát dòng chảy cấp vào toàn bộ hoặc một khu vực của hệ thống. Khi cần sửa chữa, bảo trì hoặc xử lý sự cố, người dùng có thể đóng van nước tổng để cô lập nguồn nước mà không cần tháo dỡ đường ống.

Sở dĩ gọi là "van nước tổng" vì thiết bị này thường được đặt ở vị trí đầu nguồn, kiểm soát chung cho cả một hệ thống hoặc một khu vực lớn, khác với các van nhánh chỉ phụ trách một điểm sử dụng cụ thể.

Điều cần lưu ý là van nước tổng không phải là một kiểu van cố định. Tùy vào quy mô, môi chất và yêu cầu kỹ thuật của từng công trình, van nước tổng có thể được lắp đặt bằng nhiều loại van khác nhau như van bi, van cổng, van bướm, hoặc một số loại van chuyên dụng khác. Điểm chung của các loại van này khi đóng vai trò van nước tổng là khả năng đóng/mở dứt khoát để ngắt hoàn toàn dòng chảy.

Cũng cần phân biệt van nước tổng với một số loại van khác thường bị nhầm lẫn:

• Van nhánh: chỉ kiểm soát một nhánh nhỏ hoặc một thiết bị cụ thể (vòi rửa, bồn cầu…), không ảnh hưởng đến toàn hệ thống.

• Van khóa nước: có thể là van nước tổng hoặc van nhánh, tùy vị trí lắp đặt và phạm vi kiểm soát.

• Van một chiều: chỉ cho phép dòng chảy đi theo một hướng, hoạt động tự động, không dùng để chủ động đóng/mở như van nước tổng.

• Van điều khiển: dùng để điều tiết lưu lượng hoặc áp suất theo yêu cầu vận hành, không phải để cô lập hoàn toàn dòng chảy.

Nguyên lý hoạt động của van tổng

Về bản chất, van nước tổng hoạt động dựa trên nguyên lý cho phép hoặc ngăn chặn dòng lưu chất (thường là nước) đi qua đường ống thông qua một cơ cấu đóng/mở bên trong thân van.

• Khi van mở: dòng nước lưu thông tự do qua van, hệ thống phía sau được cấp nước bình thường.

• Khi van đóng: cơ cấu bên trong (bi, đĩa, cổng…) chặn hoàn toàn tiết diện ống, khiến dòng chảy bị ngăn lại, khu vực phía sau van được cô lập hoàn toàn khỏi nguồn cấp.

Cơ chế đóng mở của van nước tổng phụ thuộc vào từng loại van cụ thể:

• Tay gạt: thường thấy ở van bi, chỉ cần xoay 90 độ là đóng hoặc mở hoàn toàn, thao tác nhanh.

• Tay quay (vô lăng): phổ biến ở van cổng, van bướm cỡ lớn, cần xoay nhiều vòng để đóng/mở hoàn toàn.

• Bộ truyền động (điện, khí nén): dùng cho hệ thống công nghiệp hoặc tòa nhà cần điều khiển tự động, từ xa.

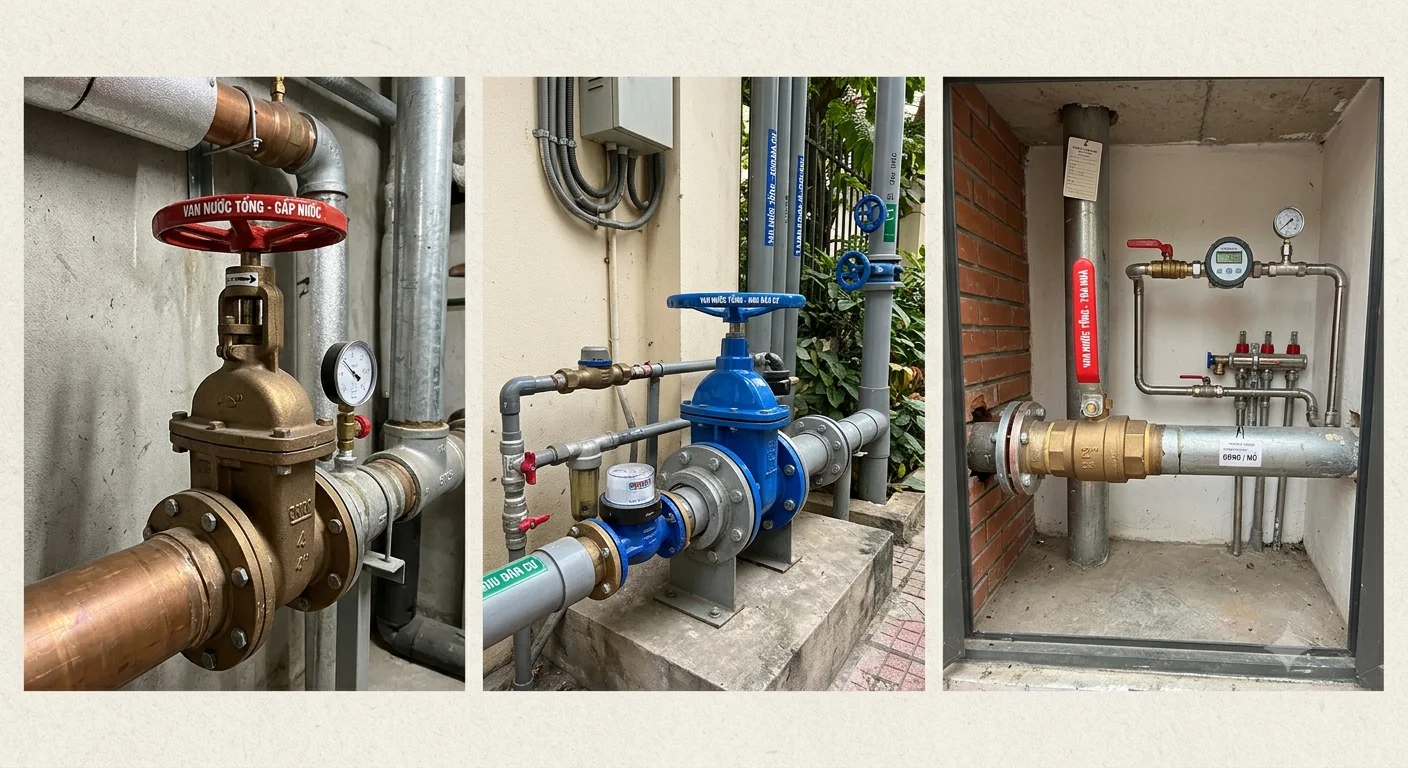

Van nước tổng thường được đặt ở đầu nguồn cấp nước hoặc tại các vị trí dễ tiếp cận (gần đồng hồ nước, hộp kỹ thuật, tầng kỹ thuật…) vì đây là nơi có thể kiểm soát toàn bộ dòng chảy trước khi nước phân nhánh đến các khu vực sử dụng. Vị trí này giúp việc thao tác đóng/mở khẩn cấp diễn ra nhanh chóng, thuận tiện, không phải tìm kiếm nhiều van nhỏ ở từng khu vực khi có sự cố.

Các loại van tổng phổ biến hiện nay

Van tổng dạng van bi

Van bi có cấu tạo đơn giản với một viên bi rỗng ở giữa, xoay quanh trục để đóng/mở dòng chảy. Đây là loại van nước tổng được sử dụng phổ biến nhất trong các hệ thống dân dụng nhờ khả năng đóng/mở nhanh chỉ với một thao tác gạt 90 độ.

Ưu điểm: kín khít tốt, thao tác nhanh, độ bền cao, ít cần bảo trì. Hạn chế: với kích thước lớn, lực thao tác có thể nặng hơn nếu không có bộ truyền động hỗ trợ, và không phù hợp để điều tiết lưu lượng liên tục.

Van nước tổng dạng van cổng

Van cổng sử dụng một tấm cổng (đĩa chặn) di chuyển lên xuống theo trục vít để đóng/mở dòng chảy, thường vận hành bằng tay quay. Loại van này hay được dùng trên các đường ống có kích thước lớn, nơi cần đóng/mở dứt khoát nhưng không yêu cầu thao tác quá thường xuyên.

Van cổng phù hợp với nhiệm vụ đóng mở hoàn toàn dòng chảy, không nên dùng để điều tiết lưu lượng liên tục vì dễ gây rung, mòn đĩa van và giảm tuổi thọ thiết bị.

Van nước tổng dạng van bướm

Van bướm có thiết kế gọn, trọng lượng nhẹ hơn so với van cổng cùng kích thước, sử dụng một đĩa xoay quanh trục để đóng/mở. Nhờ ưu điểm này, van bướm rất phù hợp lắp đặt trên các đường ống lớn tại nhà máy, tòa nhà, hệ thống công nghiệp.

Van bướm có thể kết hợp với tay gạt (cỡ nhỏ), tay quay (cỡ trung bình) hoặc bộ truyền động điện/khí nén (cỡ lớn, cần điều khiển tự động), giúp linh hoạt trong nhiều điều kiện vận hành khác nhau.

Van nước tổng inox, đồng, gang và nhựa

Vật liệu chế tạo van nước tổng ảnh hưởng trực tiếp đến khả năng chịu áp, độ bền và môi trường sử dụng phù hợp:

• Đồng: khả năng chống ăn mòn tốt, phù hợp với nước sạch sinh hoạt, thường dùng cho van bi cỡ nhỏ.

• Inox: độ bền cao, chịu được môi trường khắc nghiệt, chi phí cao hơn, thường dùng ở công trình yêu cầu độ bền lâu dài.

• Gang: chịu áp lực tốt, giá thành hợp lý, phổ biến ở van cổng, van bướm cỡ lớn, nhưng dễ bị ăn mòn nếu không được xử lý bề mặt tốt.

• Nhựa (PVC/UPVC): nhẹ, chi phí thấp, chống ăn mòn hóa chất tốt, tuy nhiên khả năng chịu áp và nhiệt độ thấp hơn các vật liệu kim loại.

Thông số cần quan tâm khi chọn van tổng

Kích thước van

Kích thước van nước tổng được xác định theo đường kính danh nghĩa (DN), phổ biến từ DN15, DN20, DN25 cho hệ thống dân dụng nhỏ đến DN50, DN80, DN100 trở lên cho hệ thống lớn hoặc công nghiệp. Việc chọn kích thước cần dựa theo đường kính thực tế và tiêu chuẩn của đường ống đang sử dụng, không nên chỉ ước lượng bằng mắt vì rất dễ chọn sai, dẫn đến rò rỉ hoặc giảm lưu lượng.

Vật liệu chế tạo

Ngoài đồng, inox, gang, nhựa PVC/UPVC như đã đề cập, một số hệ thống công nghiệp còn sử dụng van thép để chịu áp lực và nhiệt độ cao hơn. Việc chọn vật liệu cần cân nhắc dựa trên môi chất, môi trường lắp đặt và ngân sách đầu tư.

Áp suất làm việc

Van nước tổng thường được phân loại theo cấp áp suất như PN10, PN16 hoặc cao hơn tùy nhà sản xuất. Chọn van có áp suất làm việc phù hợp với áp lực thực tế của hệ thống là yếu tố bắt buộc, vì nếu chọn van có cấp áp thấp hơn áp lực vận hành, nguy cơ nứt vỡ, rò rỉ là rất cao.

Kiểu kết nối

Van nước tổng có thể kết nối với đường ống theo nhiều kiểu khác nhau: ren (phổ biến cho đường ống nhỏ), mặt bích (cho đường ống lớn, dễ tháo lắp bảo trì), wafer và lug (thường dùng cho van bướm, lắp kẹp giữa hai mặt bích), hoặc socket/dán keo đối với một số dòng van nhựa. Kiểu kết nối cần đồng bộ với hệ thống đường ống hiện có.

Môi chất và nhiệt độ

Van nước tổng cần được chọn phù hợp với loại lưu chất sẽ đi qua: nước sạch, nước nóng, nước lạnh, hoặc một số chất lỏng công nghiệp khác nếu van được thiết kế riêng cho mục đích đó. Nhiệt độ môi chất cũng ảnh hưởng đến việc chọn vật liệu gioăng, đệm kín bên trong van.

So sánh van tổng với van khóa và van một chiều

Van một chiều hoạt động hoàn toàn tự động dựa vào chênh lệch áp suất và hướng dòng chảy, không có khả năng chủ động đóng/mở theo ý muốn người dùng, do đó không thể thay thế hoàn toàn vai trò của van nước tổng. Trong nhiều hệ thống, van nước tổng và van một chiều được lắp kết hợp: van nước tổng để chủ động cô lập nguồn khi cần bảo trì, van một chiều để ngăn nước chảy ngược gây ô nhiễm nguồn hoặc hư hỏng thiết bị bơm.

Tại sao hệ thống nên có van tổng?

Một hệ thống cấp nước được trang bị van nước tổng đầy đủ sẽ mang lại nhiều lợi ích thiết thực: dễ dàng cô lập nguồn nước khi cần, hỗ trợ đắc lực cho công tác sửa chữa và bảo trì định kỳ, giảm đáng kể nguy cơ thất thoát nước khi đường ống gặp sự cố bất ngờ, đồng thời tăng khả năng kiểm soát toàn bộ hệ thống theo từng khu vực.

Ngoài ra, van nước tổng còn giúp việc cải tạo, mở rộng đường ống trở nên thuận tiện hơn vì có thể cô lập từng phần mà không ảnh hưởng đến toàn hệ thống. Đây là lý do van nước tổng đặc biệt quan trọng đối với nhà ở, chung cư, nhà xưởng, hệ thống cấp nước sinh hoạt, cũng như hệ thống PCCC hoặc công nghiệp tùy theo thiết kế cụ thể.

Khi nào cần sử dụng van tổng?

Trong hệ thống cấp nước gia đình

Van nước tổng thường được lắp tại đầu nguồn nước vào nhà, ngay sau đồng hồ nước, cho phép khóa toàn bộ nguồn cấp khi cần sửa chữa lớn hoặc đi vắng dài ngày. Van nước tổng nên được kết hợp với các van khóa nhỏ hơn tại từng khu vực (nhà bếp, nhà tắm…) để linh hoạt hơn khi chỉ cần sửa chữa cục bộ.

Trong chung cư và tòa nhà

Ở các tòa nhà nhiều tầng, van nước tổng giúp kiểm soát nguồn nước riêng cho từng tầng hoặc từng khu vực, rất thuận tiện khi cần bảo trì mà không làm ảnh hưởng đến các khu vực khác đang sử dụng nước bình thường.

Trong nhà máy và hệ thống công nghiệp

Tại các nhà máy, van nước tổng được lắp để cô lập từng khu vực đường ống riêng biệt, hỗ trợ công tác bảo trì thiết bị định kỳ, thường được kết hợp với nhiều loại van chuyên dụng khác và các thiết bị đo lường áp suất, lưu lượng để giám sát vận hành.

Sai lầm thường gặp khi chọn và lắp van tổng

Trong thực tế, không ít công trình gặp sự cố do những sai lầm cơ bản khi chọn và lắp đặt van nước tổng, bao gồm: chọn sai kích thước DN so với đường ống thực tế, không kiểm tra áp suất làm việc trước khi mua, chọn vật liệu không phù hợp với môi trường lắp đặt (ví dụ dùng van gang thường ở môi trường ẩm ướt dễ ăn mòn), lắp sai chiều đối với loại van có yêu cầu định hướng dòng chảy.

Bên cạnh đó, nhiều người đặt van ở vị trí khó tiếp cận khiến việc thao tác khẩn cấp gặp khó khăn, hoặc sử dụng van nước tổng để điều tiết lưu lượng liên tục dù loại van đó (như van cổng) không phù hợp cho mục đích này, gây mòn hỏng nhanh chóng. Một lỗi phổ biến khác là không kiểm tra kỹ tình trạng rò rỉ sau khi lắp đặt, dẫn đến phát hiện sự cố quá muộn.

Cách sử dụng van tổng đúng cách

Bước 1 – Xác định vị trí van: Tìm van nước tổng trên đường ống chính, xác định rõ khu vực mà van đang kiểm soát để tránh nhầm lẫn khi thao tác.

Bước 2 – Đóng van khi cần cô lập nguồn: Thao tác từ từ, không dùng lực quá mạnh để tránh làm hỏng cơ cấu bên trong van, đồng thời quan sát xem có hiện tượng rò rỉ hay bất thường nào xảy ra không.

Bước 3 – Kiểm tra hệ thống: Mở một vòi hoặc điểm xả để kiểm tra áp suất, xác nhận dòng nước đã được ngắt hoàn toàn trước khi tiến hành sửa chữa.

Bước 4 – Mở lại van: Sau khi hoàn tất công việc, mở van từ từ, kiểm tra các mối nối và theo dõi hiện tượng rò rỉ hoặc rung đường ống bất thường trong vài phút đầu vận hành lại.

Checklist chọn van tổng phù hợp

Trước khi mua hoặc lắp đặt van nước tổng, hãy kiểm tra đầy đủ các yếu tố sau:

• Kích thước DN

• Vật liệu van

• Áp suất làm việc

• Nhiệt độ môi chất

• Loại lưu chất

• Kiểu kết nối

• Không gian lắp đặt

• Phương thức vận hành

• Thương hiệu và nguồn gốc

• Tiêu chuẩn kỹ thuật

• Phụ kiện đi kèm nếu cần

Những lưu ý khi lắp đặt van tổng

Khi lắp đặt van nước tổng, cần đảm bảo lắp đúng tiêu chuẩn kết nối với hệ thống đường ống hiện có, tránh để đường ống tạo lực kéo hoặc uốn quá lớn lên thân van vì có thể gây nứt vỡ theo thời gian. Van cần được bố trí ở nơi có đủ không gian để thao tác đóng/mở dễ dàng, đồng thời kiểm tra kỹ gioăng và các mối nối trước khi đưa vào sử dụng.

Sau khi lắp đặt, nên vận hành thử đóng/mở vài lần để đảm bảo van hoạt động trơn tru, không rò rỉ. Đối với hệ thống công nghiệp, cần đối chiếu kỹ bản vẽ thiết kế và thông số kỹ thuật trước khi lắp đặt để tránh sai sót gây tốn kém chi phí khắc phục sau này.

Câu hỏi thường gặp về van tổng

Van nước tổng là gì?
Van nước tổng là thiết bị dùng để đóng/mở và cô lập dòng nước trên đường ống chính hoặc một khu vực của hệ thống.

Van nước tổng nên lắp ở đâu?
Thông thường van nước tổng được lắp tại đường ống cấp chính hoặc vị trí đầu vào của khu vực cần kiểm soát, đồng thời phải thuận tiện cho thao tác và bảo trì.

Van bi có thể dùng làm van nước tổng không?
Có. Van bi có thể được sử dụng làm van nước tổng trong nhiều hệ thống nếu kích thước, áp suất, vật liệu và môi trường làm việc phù hợp.

Van nước tổng khác van một chiều như thế nào?
Van nước tổng được người vận hành chủ động đóng/mở để kiểm soát dòng chảy, trong khi van một chiều chủ yếu tự động ngăn dòng chảy đi ngược hướng.

Nên chọn van nước tổng bằng đồng, inox hay gang?
Việc lựa chọn phụ thuộc vào kích thước đường ống, áp suất, nhiệt độ, môi chất, môi trường lắp đặt và ngân sách. Không nên chỉ chọn dựa trên vật liệu hoặc giá bán.

Van nước tổng giải pháp kiểm soát nguồn nước hiệu quả

Van nước tổng là thiết bị đóng vai trò then chốt trong việc kiểm soát và cô lập nguồn nước của toàn bộ hoặc một phần hệ thống đường ống. Từ khái niệm, nguyên lý hoạt động, đến các loại van nước tổng phổ biến như van bi, van cổng, van bướm cùng nhiều lựa chọn vật liệu khác nhau, mỗi công trình cần cân nhắc kỹ các thông số quan trọng như kích thước DN, áp suất làm việc, kiểu kết nối và môi chất sử dụng trước khi lựa chọn.

Việc chọn đúng van nước tổng không chỉ giúp hệ thống dễ kiểm soát, thuận tiện trong bảo trì mà còn hạn chế tối đa rủi ro khi xảy ra sự cố ngoài ý muốn. Nếu bạn đang phân vân chưa biết chọn loại van nước tổng nào phù hợp cho công trình của mình, hãy liên hệ đơn vị cung cấp để được tư vấn chi tiết đừng quên cung cấp thông tin về kích thước DN, môi chất, áp suất làm việc và kiểu kết nối để nhận được tư vấn chính xác nhất.
