Van cấp nước là gì? Phân loại, cấu tạo và cách lựa chọn

Trong một buổi sáng bình thường, gia đình bạn bỗng phát hiện đường ống nước trong nhà bị rò rỉ, hoặc thợ sửa chữa cần ngắt nước để thay thế một đoạn ống hỏng. Lúc này, câu hỏi đặt ra không phải là "làm sao để sửa ống" mà là "làm sao để ngắt nước mà không phải cắt nguồn cấp cho cả tòa nhà". Đây chính là lúc van inox cấp nước phát huy vai trò của mình.

Không ít người khi lắp đặt hệ thống đường ống đã chọn sai loại van: dùng van điều tiết ở vị trí chỉ cần đóng/mở dứt khoát, hoặc lắp van có áp suất làm việc thấp hơn yêu cầu thực tế của hệ thống. Hậu quả là rò rỉ, khó thao tác, sụt áp, van nhanh hỏng hoặc thậm chí gây sự cố cho cả hệ thống cấp nước.

Trên thị trường hiện có rất nhiều loại van inox cấp nước khác nhau, mỗi loại được thiết kế để phù hợp với một mục đích sử dụng riêng. Bài viết này sẽ giúp bạn hiểu rõ:

• Van inox cấp nước là gì?

• Có những loại van inox cấp nước nào phổ biến?

• Nên chọn van theo tiêu chí nào?

• Loại van nào phù hợp với từng hệ thống cụ thể?

Van cấp nước là gì?

Van cấp nước là thiết bị cơ khí được lắp trên đường ống nhằm đóng, mở, điều tiết hoặc kiểm soát dòng nước trong hệ thống cấp nước. Tùy theo thiết kế, van có thể được vận hành bằng tay, thông qua bộ truyền động, hoặc điều khiển tự động.

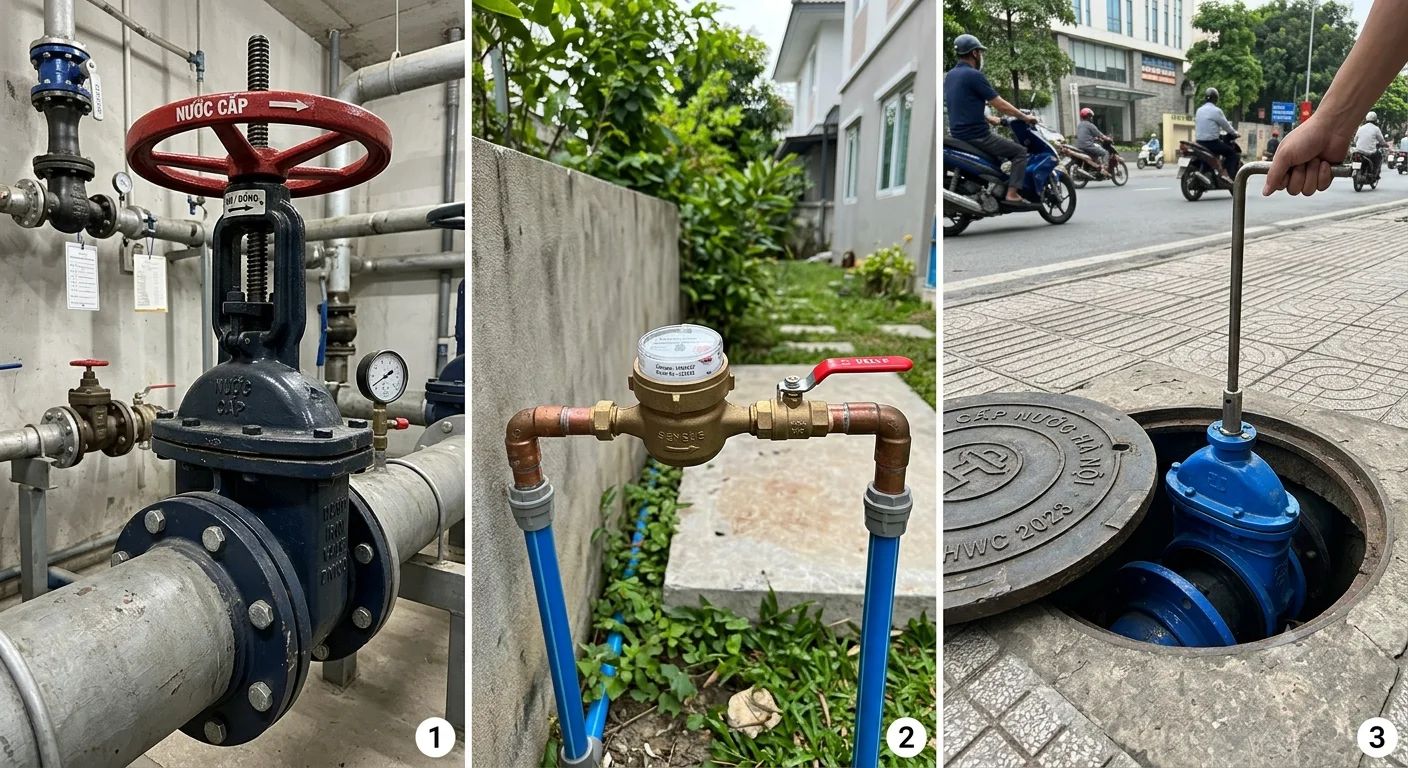

Van thường được lắp tại các vị trí quan trọng của hệ thống đường ống: đầu nguồn cấp nước, các nhánh rẽ, trước và sau thiết bị, đường hút/xả của máy bơm hay tại bồn chứa. Vị trí lắp đặt sẽ quyết định loại van cần sử dụng.

Về chức năng, van inox cấp nước đảm nhiệm nhiều vai trò:

• Đóng/mở dòng nước khi cần bảo trì, sửa chữa hoặc ngắt nguồn cục bộ.

• Điều tiết lưu lượng để kiểm soát tốc độ dòng chảy phù hợp với nhu cầu sử dụng.

• Kiểm soát hướng dòng chảy trong hệ thống nhiều nhánh.

• Hạn chế dòng chảy ngược, bảo vệ máy bơm và thiết bị khỏi hư hỏng do nước chảy ngược chiều.

• Hỗ trợ vận hành và bảo vệ toàn bộ hệ thống đường ống.

Cần phân biệt van inox cấp nước với một số loại van khác dễ gây nhầm lẫn: van thoát nước (dùng để xả nước thải hoặc nước dư), van điều khiển (chuyên dùng trong hệ thống tự động hóa với tín hiệu điều khiển phức tạp), và các van chuyên dụng cho hơi, dầu, khí (yêu cầu vật liệu và tiêu chuẩn khác biệt so với van dùng cho nước).

Cấu tạo và nguyên lý hoạt động của van cấp nước

Cấu tạo cơ bản

Tùy từng loại van mà chi tiết cấu tạo có thể khác nhau, nhưng nhìn chung một van inox cấp nước thường bao gồm:

• Thân van: bộ phận chính chịu áp lực, thường làm từ đồng, gang, inox hoặc nhựa.

• Cửa van/đĩa van/bi van: bộ phận trực tiếp đóng hoặc mở dòng chảy.

• Trục van: liên kết giữa bộ phận điều khiển bên ngoài và bộ phận đóng mở bên trong.

• Gioăng làm kín: đảm bảo không rò rỉ nước tại các điểm tiếp xúc.

• Tay quay hoặc tay gạt: bộ phận thao tác để đóng, mở van.

• Nắp van: bảo vệ các chi tiết bên trong.

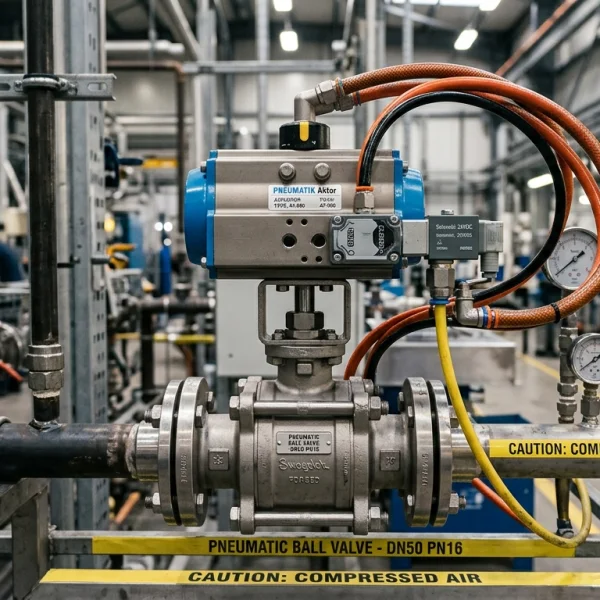

• Bộ truyền động (đối với van tự động): điện, khí nén hoặc thủy lực, giúp van vận hành mà không cần thao tác thủ công.

Nguyên lý hoạt động

Về cơ bản, van hoạt động theo ba trạng thái:

• Van mở: bộ phận đóng mở dịch chuyển khỏi vị trí chặn dòng, nước được phép đi qua.

• Van đóng: bộ phận đóng mở di chuyển đến vị trí ngăn hoàn toàn, chặn dòng chảy.

• Van điều tiết: thay đổi tiết diện dòng chảy để kiểm soát lưu lượng hoặc áp suất theo mức mong muốn.

Mỗi loại van có cơ chế đóng mở khác nhau. Van bi sử dụng một viên bi có lỗ xuyên tâm, chỉ cần xoay 90 độ là đóng/mở hoàn toàn. Van cổng dùng một cánh van di chuyển lên xuống vuông góc với dòng chảy. Van bướm dùng một đĩa xoay quanh trục để chắn hoặc mở dòng. Van cầu buộc dòng nước phải đổi hướng khi đi qua thân van, tạo khả năng điều tiết tốt nhưng cũng gây tổn thất áp suất lớn hơn.

Vì sao cần lắp van trên đường ống? Vì không phải lúc nào hệ thống cũng cần chảy liên tục có những thời điểm cần ngắt nước để sửa chữa, bảo trì hoặc phân vùng sử dụng. Gioăng làm kín là chi tiết bắt buộc vì đây là điểm tiếp xúc giữa các bộ phận chuyển động và bộ phận cố định, nếu không có gioăng, nước sẽ rò rỉ ra ngoài ngay tại các khe hở này.

Và dù cùng một đường kính, các loại van khác nhau vẫn có lưu lượng và tổn thất áp suất khác nhau, bởi thiết kế đường đi của dòng nước bên trong mỗi loại van không giống nhau van bi và van cổng khi mở hoàn toàn gần như không cản dòng, trong khi van cầu luôn tạo ra một độ cản nhất định do cấu tạo đổi hướng dòng chảy.

Các loại van cấp nước phổ biến hiện nay

Van bi cấp nước

Van bi có cấu tạo dạng bi với lỗ xuyên tâm, chỉ cần xoay tay gạt 90 độ để đóng hoặc mở hoàn toàn. Nhờ thao tác nhanh và dứt khoát, van bi rất phù hợp với hệ thống cần đóng/mở thường xuyên. Ưu điểm là độ kín tốt, thao tác đơn giản, tuổi thọ cao; hạn chế là không phù hợp để điều tiết lưu lượng liên tục vì dễ gây mòn bi và giảm độ kín theo thời gian.

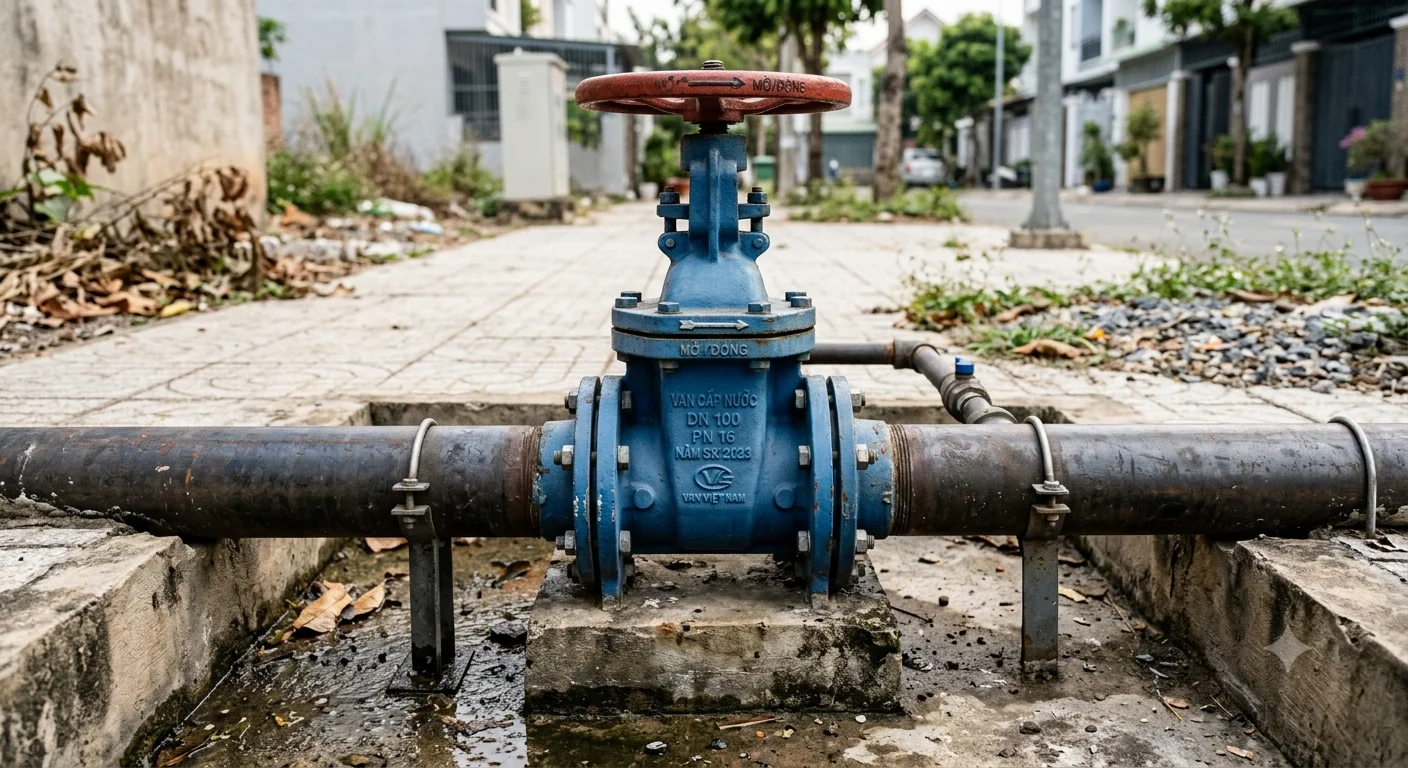

Van cổng cấp nước

Van cổng đóng/mở bằng một cánh van di chuyển lên xuống. Khi mở hoàn toàn, dòng chảy gần như không bị cản trở, vì vậy loại van này rất phù hợp để đóng/mở các đoạn đường ống chính. Tuy nhiên, van cổng không nên được sử dụng như van điều tiết liên tục, vì ở trạng thái mở một phần, cánh van dễ bị rung và mòn không đều.

Van bướm cấp nước

Van bướm có thiết kế gọn, trọng lượng tương đối nhẹ so với các loại van khác cùng kích thước. Đặc điểm này giúp van bướm trở thành lựa chọn phổ biến cho đường ống có đường kính lớn, nơi việc lắp đặt van cổng hay van cầu sẽ tốn kém và cồng kềnh hơn nhiều. Van bướm có thể sử dụng trong nhiều hệ thống cấp nước, từ dân dụng đến công nghiệp.

Van cầu cấp nước

Van cầu có khả năng điều tiết dòng chảy khá tốt nhờ thiết kế cho phép kiểm soát chính xác tiết diện dòng. Tuy nhiên, do cấu tạo bắt buộc dòng nước phải đổi hướng khi đi qua, van cầu tạo ra tổn thất áp suất lớn hơn so với một số loại van đóng/mở chuyên dụng như van bi hay van cổng.

Van một chiều cấp nước

Van một chiều chỉ cho phép dòng nước đi theo một hướng nhất định, giúp hạn chế hiện tượng chảy ngược. Loại van này thường được lắp tại các vị trí cần bảo vệ thiết bị hoặc đường ống, chẳng hạn như sau máy bơm, nhằm tránh nước chảy ngược làm hỏng bơm khi ngừng hoạt động.

Van phao cấp nước

Van phao có khả năng tự động kiểm soát mực nước thông qua một phao nổi liên kết với cơ cấu đóng/mở. Khi mực nước đạt đến mức cài đặt, phao sẽ tác động đóng van lại. Loại van này thường gặp trong bồn chứa nước và bể nước, giúp tiết kiệm nước và hạn chế tình trạng tràn.

Thông số kỹ thuật cần quan tâm khi chọn van cấp nước

Kích thước van

Van inox cấp nước được phân loại theo đường kính danh nghĩa DN, phổ biến từ DN15, DN20, DN25, DN32, DN40 đến DN50 và lớn hơn. Đường kính van cần tương thích với đường kính đường ống đang sử dụng. Một sai lầm thường gặp là chỉ chọn van dựa vào kích thước đầu nối mà không xem xét tổng thể lưu lượng và áp suất của hệ thống.

Vật liệu chế tạo

Vật liệu chế tạo van rất đa dạng, mỗi loại phù hợp với một môi trường sử dụng khác nhau: đồng (phổ biến trong dân dụng, chống ăn mòn tốt), gang (thường dùng cho đường ống lớn, chịu lực tốt), inox (phù hợp môi trường yêu cầu vệ sinh cao hoặc nước có tính ăn mòn), thép (chịu áp lực và nhiệt độ cao), và nhựa PVC, UPVC hoặc các vật liệu polymer khác (nhẹ, chi phí thấp, phù hợp hệ thống áp suất và nhiệt độ vừa phải).

Áp suất làm việc

Thông số PN (Pressure Nominal) thể hiện áp suất danh nghĩa mà van có thể chịu được. Cần xác định áp suất tối đa thực tế của hệ thống trước khi chọn van, và tuyệt đối không sử dụng van có mức áp suất làm việc thấp hơn yêu cầu, vì điều này có thể dẫn đến nứt vỡ hoặc rò rỉ nguy hiểm.

Nhiệt độ làm việc

Nhiệt độ làm việc là yếu tố quan trọng, đặc biệt khi hệ thống có nước nóng hoặc điều kiện vận hành đặc biệt. Một số vật liệu như nhựa PVC có giới hạn nhiệt độ thấp hơn nhiều so với đồng hay inox.

Kiểu kết nối

Van inox cấp nước có nhiều kiểu kết nối khác nhau: ren, mặt bích, wafer, lug, hàn hoặc các kiểu kết nối chuyên dụng khác. Kiểu kết nối cần phù hợp với hệ thống đường ống hiện có để đảm bảo lắp đặt chính xác và kín khít.

Kiểu vận hành

Van có thể được vận hành bằng tay gạt, tay quay, khí nén, điện hoặc điều khiển tự động. Việc lựa chọn kiểu vận hành phụ thuộc vào tần suất thao tác và mức độ tự động hóa của hệ thống.

So sánh các loại van cấp nước – nên chọn loại nào?

Van bi phù hợp với việc đóng/mở nhanh vì cơ cấu bi xoay 90 độ tạo ra sự chuyển đổi trạng thái tức thì, không cần nhiều vòng quay như van cổng. Van bướm thường được ưu tiên ở đường kính lớn bởi trọng lượng nhẹ và chi phí lắp đặt thấp hơn đáng kể so với các loại van khác cùng kích cỡ. Van một chiều không được dùng để đóng/mở thủ công như van bi vì cơ chế của nó hoạt động tự động theo chiều dòng chảy, không có tay gạt hay tay quay để con người can thiệp trực tiếp. Van cổng không nên dùng để điều tiết liên tục vì ở trạng thái mở một phần, dòng nước tạo áp lực không đều lên cánh van, gây rung động và mòn nhanh.

Thông điệp cốt lõi: không có một loại van inox cấp nước nào phù hợp cho mọi hệ thống. Việc lựa chọn cần dựa trên chức năng thực tế, môi trường sử dụng, kích thước đường ống và áp suất làm việc.

Van cấp nước được sử dụng ở đâu?

Hệ thống cấp nước dân dụng

Van inox cấp nước xuất hiện phổ biến trong nhà ở, chung cư, trường học, văn phòng, nhà hàng và khách sạn bất cứ nơi nào có hệ thống đường ống cấp nước sinh hoạt.

Hệ thống cấp nước công nghiệp

Trong nhà máy, xưởng sản xuất, hệ thống xử lý nước và hệ thống phân phối nước, van inox cấp nước đóng vai trò kiểm soát dòng chảy ở quy mô lớn hơn, thường đòi hỏi vật liệu và áp suất làm việc cao hơn.

Hệ thống bơm và bồn chứa

Van được lắp tại đường hút/xả máy bơm, bồn chứa nước, đường ống phân phối và hệ thống cấp nước tự động, giúp bảo vệ thiết bị và kiểm soát mực nước hiệu quả.

Hệ thống PCCC và hạ tầng

Một số hệ thống cấp nước chữa cháy, trạm bơm và đường ống kỹ thuật cũng sử dụng van inox cấp nước chuyên dụng, đòi hỏi độ tin cậy cao.

Khi nào cần sử dụng van cấp nước?

Van inox cấp nước cần được lắp đặt khi hệ thống có nhu cầu: chủ động ngắt một đoạn đường ống, bảo trì hoặc thay thế thiết bị, phân chia hệ thống thành nhiều khu vực, điều chỉnh lưu lượng, chống dòng chảy ngược, hoặc tự động kiểm soát mực nước trong bồn chứa.

Những sai lầm thường gặp khi chọn và sử dụng van:

• Chọn van sai kích thước so với đường ống.

• Không kiểm tra áp suất làm việc thực tế của hệ thống.

• Chọn vật liệu không phù hợp với môi trường nước (nước nhiễm mặn, nước có tính ăn mòn...).

• Dùng van đóng/mở (như van cổng) để điều tiết liên tục.

• Lắp van sai chiều dòng chảy, đặc biệt với van một chiều.

• Không kiểm tra tiêu chuẩn kết nối trước khi lắp đặt.

• Bỏ qua chất lượng gioăng làm kín, dẫn đến rò rỉ sớm.

Cách chọn van inox cấp nước phù hợp

Để chọn đúng van inox cấp nước, bạn có thể thực hiện theo 6 bước sau:

1. Xác định loại nước và môi trường làm việc — nước sinh hoạt, nước công nghiệp, hay nước có tính ăn mòn.

2. Xác định đường kính đường ống — để chọn DN van tương thích.

3. Kiểm tra áp suất và nhiệt độ làm việc của hệ thống thực tế.

4. Xác định chức năng cần thiết — đóng/mở, điều tiết hay chống chảy ngược.

5. Chọn vật liệu và kiểu kết nối phù hợp với hệ thống hiện có.

6. Kiểm tra tiêu chuẩn, xuất xứ và chất lượng sản phẩm trước khi mua.

Lưu ý khi lắp đặt và sử dụng van inox cấp nước

• Làm sạch đường ống trước khi lắp van.

• Kiểm tra chiều dòng chảy nếu van có quy định (đặc biệt với van một chiều).

• Không siết ren hoặc bulông quá mức, tránh làm nứt vỡ thân van.

• Sử dụng gioăng và phụ kiện tương thích với vật liệu van.

• Kiểm tra rò rỉ ngay sau khi lắp đặt.

• Không vận hành vượt quá áp suất và nhiệt độ thiết kế.

• Vận hành van đúng mục đích thiết kế ban đầu.

• Định kỳ kiểm tra tình trạng gioăng, thân van và bộ phận đóng mở.

Checklist trước khi đưa vào vận hành:

• Đúng DN

• Đúng kiểu kết nối

• Đúng vật liệu

• Đúng áp suất

• Đúng chiều dòng chảy

• Không rò rỉ

• Đóng/mở hoặc điều tiết ổn định

Câu hỏi thường gặp về van cấp nước

Van inox cấp nước là gì?
Van inox cấp nước là thiết bị được lắp trên đường ống nhằm đóng, mở, điều tiết hoặc kiểm soát dòng nước trong hệ thống cấp nước, có thể vận hành bằng tay hoặc tự động.

Van inox cấp nước gồm những loại nào?
Các loại phổ biến gồm van bi, van cổng, van bướm, van cầu, van một chiều và van phao, mỗi loại phù hợp với một chức năng và vị trí lắp đặt riêng.

Nên chọn van inox cấp nước bằng inox, đồng hay gang?
Việc lựa chọn vật liệu phụ thuộc vào môi trường sử dụng, kích thước đường ống, áp suất, nhiệt độ và yêu cầu độ bền của hệ thống không có vật liệu nào là lựa chọn đúng cho mọi trường hợp.

Van inox cấp nước có dùng để điều tiết lưu lượng được không?
Có, nhưng cần chọn đúng loại van có thiết kế phù hợp với chức năng điều tiết, chẳng hạn van cầu hoặc van bướm; không phải mọi loại van (như van cổng) đều thích hợp cho việc này.

Làm sao chọn đúng kích thước van inox cấp nước?
Cần đối chiếu DN của van với đường kính và kiểu kết nối của đường ống, đồng thời kiểm tra áp suất làm việc thực tế của hệ thống trước khi quyết định.

Kết luận

Van cấp nước là thiết bị quan trọng giúp kiểm soát dòng nước trong mọi hệ thống, từ dân dụng đến công nghiệp. Việc lựa chọn van không nên chỉ dựa vào giá thành hay kích thước bên ngoài, mà cần xem xét đồng thời nhiều yếu tố: loại van, đường kính DN, vật liệu chế tạo, áp suất làm việc, kiểu kết nối và mục đích sử dụng thực tế.

Nếu bạn đang cần lựa chọn van cấp nước cho hệ thống dân dụng hoặc công nghiệp, hãy xác định trước DN đường ống, áp suất làm việc, vật liệu phù hợp và chức năng cần sử dụng để được tư vấn đúng loại van.
