Ball Valve NPT Thread Là Gì? Cấu Tạo, Thông Số Và Cách Chọn

Vì sao cần hiểu Ball Valve NPT Thread trước khi lắp đặt?

Có một tình huống rất phổ biến trong thực tế: kỹ thuật viên cần thay một van bi cũ, mua đúng loại van có cùng kích thước ghi trên thân van, nhưng khi lắp vào lại không vừa đường ống, hoặc vặn được vài vòng ren thì bị kẹt cứng. Nguyên nhân phần lớn không nằm ở đường kính danh nghĩa, mà nằm ở tiêu chuẩn ren được sử dụng.

Ball Va1ve NPT Thread là loại van bi sử dụng kết nối ren theo tiêu chuẩn NPT một trong những tiêu chuẩn ren ống được dùng phổ biến nhất trong hệ thống đường ống công nghiệp và dân dụng. Vì có nhiều tiêu chuẩn ren khác nhau đang tồn tại song song (NPT, NPTF, BSP...), việc hiểu đúng bản chất của ren NPT sẽ giúp tránh được những sai lầm tốn kém khi mua và lắp đặt van.

Bài viết này sẽ giải đáp các vấn đề chính: NPT là gì, NPT khác BSP như thế nào, cách chọn kích thước van phù hợp, và khi nào nên sử dụng van bi ren NPT cho hệ thống của bạn.

Ball Valve NPT Thread là gì?

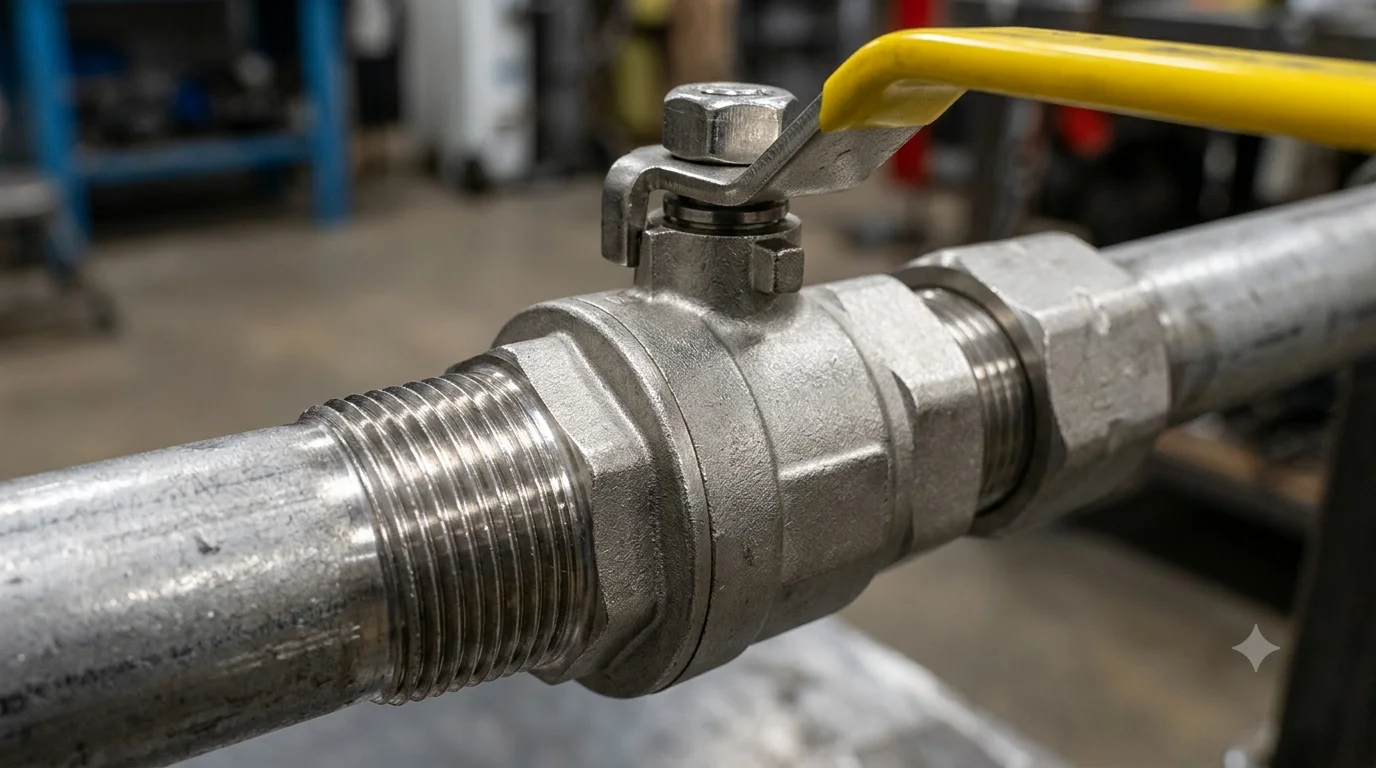

Ball Valve NPT Thread là van bi sử dụng kết nối ren NPT (National Pipe Thread) một tiêu chuẩn ren ống phổ biến, trong đó thân van được gia công ren để kết nối với đường ống hoặc phụ kiện có ren tương thích. Van sử dụng viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy bằng cách xoay tay van.

Nói đơn giản, cụm từ này gồm hai phần:

• Ball Valve: van bi, loại van dùng viên bi hình cầu có lỗ xuyên tâm làm bộ phận đóng/mở dòng chảy.

• NPT Thread: kiểu ren ống theo tiêu chuẩn NPT, quy định hình dạng, góc ren và cách ăn khớp giữa hai đầu ren.

Một đặc điểm quan trọng của ren NPT thông dụng là dạng ren hình côn. Nhờ độ côn này, khi hai đầu ren được vặn chặt vào nhau, các ren sẽ ép khít dần, tạo ra khả năng làm kín ngay từ chính sự ăn khớp cơ học, thường kết hợp thêm băng tan hoặc keo chuyên dụng để tăng độ kín.

Trên thân van, kích thước ren NPT thường được ký hiệu như 1/4" NPT, 1/2" NPT, 3/4" NPT, 1" NPT, 2" NPT... Tuy nhiên cần lưu ý: con số ghi trên ren NPT không phải là đường kính ngoài đo trực tiếp bằng thước, mà là ký hiệu theo quy ước danh nghĩa của tiêu chuẩn. Vì vậy, việc xác định đúng size NPT nên dựa vào bảng tiêu chuẩn hoặc datasheet, thay vì đo bằng cảm quan.

Nguyên lý hoạt động của Ball Valve NPT Thread

Về cấu tạo cơ bản, một Ball Va1ve NPT Thread thường gồm các bộ phận sau:

• Thân van: khung chịu lực chính, nơi gia công đầu ren NPT.

• Bi van: viên bi có lỗ xuyên tâm, đóng vai trò kiểm soát dòng chảy.

• Trục van: liên kết giữa tay gạt và bi van, truyền chuyển động xoay.

• Tay gạt: bộ phận thao tác để đóng/mở van.

• Gioăng/seat: vật liệu làm kín tiếp xúc với bi, đảm bảo van không rò rỉ khi đóng.

• Đầu ren NPT: điểm kết nối với đường ống hoặc phụ kiện.

Nguyên lý hoạt động của van bi khá đơn giản và là một trong những lý do khiến loại van này được ưa chuộng: đóng mở chỉ bằng 1/4 vòng xoay (90°).

• Khi lỗ trên bi thẳng hàng với trục đường ống → dòng chảy đi qua tự do, van ở trạng thái mở.

• Khi xoay tay gạt 90°, lỗ bi vuông góc với đường ống → dòng chảy bị chặn hoàn toàn, van đóng.

Seat (đế van) đóng vai trò quan trọng trong việc đảm bảo độ kín, vì đây là bộ phận tiếp xúc trực tiếp với bề mặt bi ở trạng thái đóng. Nhờ cơ chế đóng mở nhanh và khi mở hoàn toàn thì đường kính lỗ bi gần như thẳng hàng với dòng chảy, van bi thường có ưu điểm thao tác nhanh và tổn thất áp suất tương đối thấp so với một số loại van khác khi ở trạng thái mở hoàn toàn.

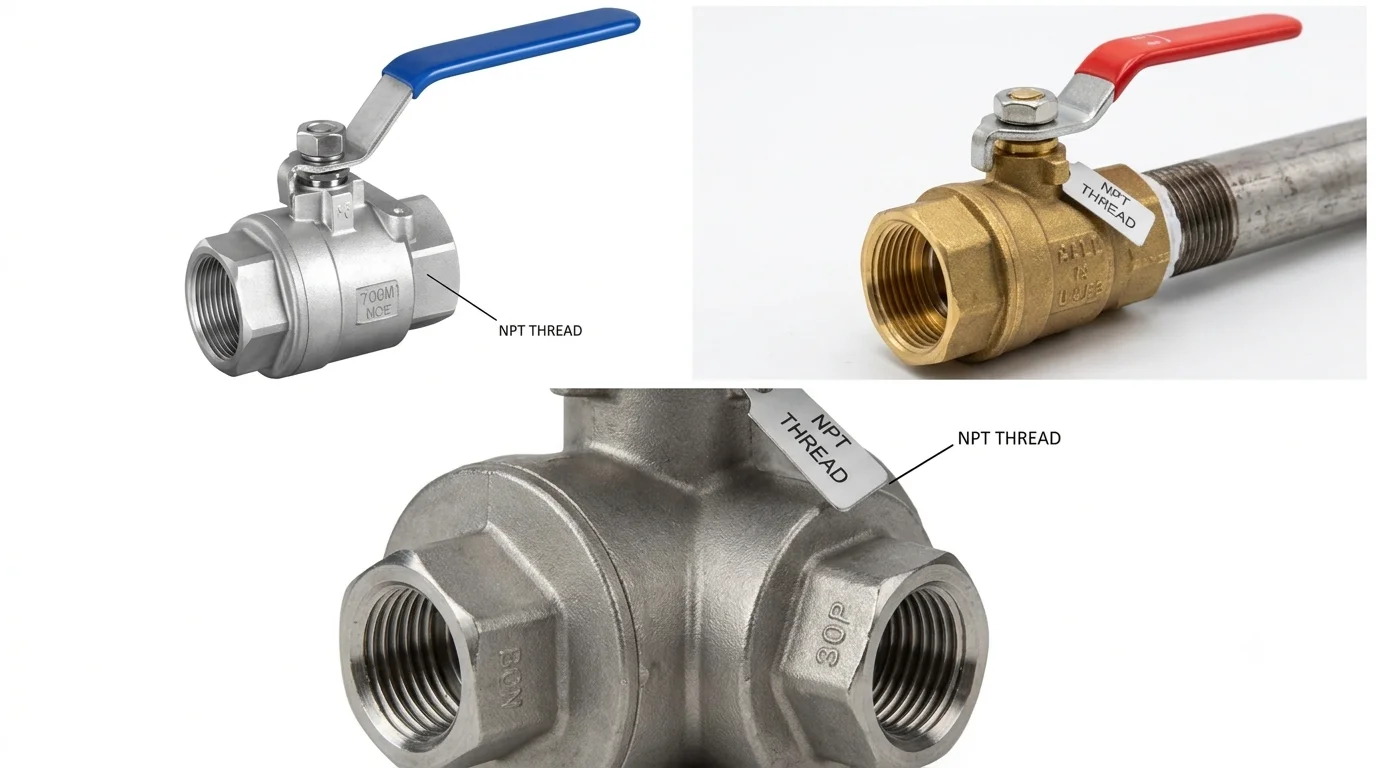

Phân loại Ball Valve NPT Thread phổ biến

1. Phân loại theo số cửa

• Ball valve 2-way NPT: van hai cửa, dùng để đóng/mở dòng chảy trên một đường ống.

• Ball valve 3-way NPT: van ba cửa, thường dùng để chia dòng, trộn dòng hoặc chuyển hướng dòng chảy giữa các nhánh khác nhau.

2. Phân loại theo vật liệu

• Ball valve inox NPT: khả năng chống ăn mòn tốt, phù hợp môi trường hóa chất nhẹ, thực phẩm, nước sạch.

• Ball valve đồng NPT: phổ biến trong hệ thống nước, khí nén dân dụng và công nghiệp nhẹ, giá thành hợp lý.

• Ball valve thép carbon NPT: chịu lực và áp suất tốt, thường dùng trong hệ thống công nghiệp nặng, nhưng khả năng chống ăn mòn kém hơn inox nên cần cân nhắc theo môi trường sử dụng.

3. Phân loại theo kiểu kết nối

• Female NPT × Female NPT (hai đầu ren trong).

• Male NPT × Female NPT (một đầu ren ngoài, một đầu ren trong).

• Male NPT × Male NPT (hai đầu ren ngoài).

Việc lựa chọn kiểu kết nối phụ thuộc vào loại phụ kiện hoặc đường ống đã lắp sẵn ở hai đầu van.

4. Phân loại theo phương thức vận hành

• Tay gạt (thao tác thủ công trực tiếp).

• Tay bướm.

• Điều khiển khí nén (actuator khí nén).

• Điều khiển điện (actuator điện).

Các thông số cần quan tâm khi chọn Ball Valve NPT Thread

Khi tra cứu catalogue hoặc datasheet, người mua nên kiểm tra đầy đủ các thông số sau, thay vì chỉ nhìn vào kích thước ren:

Một số lưu ý quan trọng:

• Không nên chọn van chỉ dựa vào kích thước ren ghi trên bao bì.

• Cần đối chiếu cấp áp suất và nhiệt độ làm việc thực tế của hệ thống với thông số của van.

• Vật liệu seat cần được kiểm tra kỹ khi sử dụng với hóa chất, dầu, khí nén hoặc trong môi trường nhiệt độ cao, vì mỗi loại vật liệu seat có giới hạn tương thích khác nhau.

• Luôn đối chiếu datasheet chính thức của nhà sản xuất trước khi lắp đặt, thay vì chỉ dựa vào kinh nghiệm mua hàng trước đó.

Ball Valve NPT Thread khác BSP như thế nào?

Đây là một trong những nguyên nhân phổ biến nhất dẫn đến việc chọn sai van, đặc biệt khi thiết bị hoặc phụ kiện được nhập từ các thị trường khác nhau.

Sự khác biệt cốt lõi nằm ở hình học của ren: góc ren khác nhau (60° so với 55°) khiến hai hệ ren không ăn khớp hoàn hảo với nhau dù cùng được ghi cùng một kích thước danh nghĩa như 1/2" hay 3/4".

Vì vậy, không nên cố vặn một đầu ren NPT vào một đầu ren BSP chỉ vì cùng con số ghi trên sản phẩm. Việc ép hai chuẩn ren không tương thích với nhau có thể dẫn đến hỏng ren, rò rỉ tại mối nối, hoặc gây khó khăn khi cần tháo lắp sau này.

Full Port và Reduced Port trên Ball Valve NPT Thread

Full Port là gì?

Ở van Full Port, đường kính lỗ bi được thiết kế gần với đường kính trong của đường ống. Nhờ vậy, dòng chảy đi qua van ít bị hạn chế hơn, phù hợp với các hệ thống cần lưu lượng lớn hoặc yêu cầu giảm tổn thất áp suất tối đa khi van mở hoàn toàn.

Reduced Port là gì?

Ở van Reduced Port, lỗ bi có đường kính nhỏ hơn đường kính trong của đường ống. Thiết kế này thường nhỏ gọn hơn và có thể có chi phí thấp hơn so với Full Port cùng kích thước danh nghĩa, phù hợp với nhiều hệ thống có yêu cầu lưu lượng ở mức thông thường.

Không phải mọi Ball Va1ve NPT Thread đều cần Full Port. Việc lựa chọn giữa hai kiểu port này nên dựa trên yêu cầu thực tế về lưu lượng, mức độ chấp nhận tổn thất áp suất và đặc thù vận hành của hệ thống.

Ưu điểm và hạn chế của Ball Valve NPT Thread

Ưu điểm:

• Thiết kế đơn giản, dễ hiểu và dễ vận hành.

• Đóng mở nhanh nhờ cơ chế xoay 1/4 vòng.

• Kết nối ren thuận tiện, không đòi hỏi thiết bị chuyên dụng phức tạp.

• Không cần hàn khi lắp đặt, phù hợp với các hệ thống cần tháo lắp linh hoạt.

• Dễ tháo ra để bảo trì hoặc thay thế.

• Có nhiều lựa chọn về vật liệu và kích thước để phù hợp với từng ứng dụng.

Hạn chế:

• Không phải lúc nào cũng là lựa chọn tối ưu cho các đường ống có đường kính lớn.

• Kết nối ren cần được lắp đúng kỹ thuật, nếu không có thể ảnh hưởng đến độ kín.

• Có nguy cơ rò rỉ nếu sử dụng sai vật liệu làm kín so với môi chất và điều kiện vận hành.

• Không nên dùng van đóng/mở thông thường để điều tiết lưu lượng liên tục nếu thiết kế của van không hỗ trợ chức năng này.

Ball Valve NPT Thread được sử dụng ở đâu?

Nhờ tính linh hoạt trong lắp đặt và đa dạng về vật liệu, Ball Va1ve NPT Thread được sử dụng trong nhiều lĩnh vực:

• Hệ thống đường ống nước sinh hoạt và công nghiệp.

• Hệ thống khí nén.

• Đường ống dẫn dầu và các chất lỏng công nghiệp phù hợp với vật liệu van.

• Hệ thống cấp nhiên liệu, tuân theo đúng yêu cầu kỹ thuật của thiết bị.

• Hệ thống HVAC (điều hòa, thông gió).

• Các thiết bị và máy móc công nghiệp cần điểm kết nối ren.

• Những vị trí đường ống yêu cầu khả năng tháo lắp nhanh để bảo trì.

Khi nào nên chọn Ball Va1ve NPT Thread?

• Khi hệ thống hiện tại đã sử dụng đầu nối ren NPT.

• Khi cần một loại van có khả năng đóng/mở nhanh.

• Khi ưu tiên sự thuận tiện trong tháo lắp và bảo trì định kỳ.

• Khi kích thước và cấp áp suất của hệ thống nằm trong giới hạn cho phép của van.

Sai lầm thường gặp khi chọn Ball Va1ve NPT Thread

Sai lầm 1: Thấy cùng kích thước là nghĩ có thể lắp được Ghi cùng 1/2" không có nghĩa là mọi loại ren 1/2" đều tương thích với nhau, vì còn phụ thuộc vào tiêu chuẩn ren đang sử dụng.

Sai lầm 2: Nhầm lẫn giữa NPT và BSP Đây là lỗi rất phổ biến, đặc biệt khi van hoặc phụ kiện được nhập từ các thị trường có tiêu chuẩn ren khác nhau.

Sai lầm 3: Không kiểm tra cấp áp suất Kích thước ren có thể phù hợp, nhưng nếu cấp áp suất của van không đáp ứng được yêu cầu vận hành của hệ thống thì vẫn tiềm ẩn rủi ro.

Sai lầm 4: Bỏ qua nhiệt độ và môi chất sử dụng Vật liệu seat, gioăng hoặc thậm chí thân van có thể không phù hợp với môi chất hoặc nhiệt độ vận hành thực tế, dẫn đến hư hỏng sớm.

Sai lầm 5: Quấn băng tan quá nhiều khi lắp đặt Việc quấn quá nhiều lớp băng tan có thể ảnh hưởng đến quá trình ăn khớp của ren, hoặc gây ra vấn đề với một số kiểu kết nối cụ thể.

Cách chọn Ball Va1ve NPT Thread đúng chuẩn

Checklist 7 bước khi lựa chọn van:

1. Xác định chính xác kích thước đường ống hiện có.

2. Xác định chính xác tiêu chuẩn ren là NPT (không nhầm với BSP hay các chuẩn ren khác).

3. Xác định kiểu kết nối cần dùng: Female × Female, Male × Female, hoặc Male × Male.

4. Xác định môi chất sẽ đi qua van (nước, khí nén, dầu, hóa chất...).

5. Kiểm tra cấp áp suất và nhiệt độ làm việc thực tế của hệ thống.

6. Chọn vật liệu thân van và vật liệu làm kín phù hợp với môi chất và điều kiện vận hành.

7. Đối chiếu datasheet hoặc catalogue của nhà sản xuất trước khi đặt hàng chính thức.

Lưu ý khi lắp đặt Ball Va1ve NPT Thread

• Làm sạch ren trước khi lắp đặt, tránh bụi bẩn hoặc dị vật gây ảnh hưởng đến độ kín.

• Không dùng lực siết quá mức, vì có thể làm hỏng ren hoặc nứt thân van.

• Sử dụng vật liệu làm kín phù hợp (băng tan, keo chuyên dụng...) với mức độ vừa đủ.

• Không dùng dụng cụ tác động trực tiếp lên tay gạt để siết van, vì dễ gây hư hỏng cơ cấu vận hành.

• Đảm bảo van được lắp đúng chiều dòng chảy và đúng vị trí trong hệ thống.

• Kiểm tra rò rỉ tại các mối nối sau khi lắp đặt xong.

• Kiểm tra áp suất thử nghiệm trước khi đưa hệ thống vào vận hành chính thức.

Checklist trước khi nghiệm thu:

• [ ] Đúng size NPT

• [ ] Đúng kiểu ren

• [ ] Đúng vật liệu

• [ ] Đúng cấp áp suất

• [ ] Đúng nhiệt độ

• [ ] Đúng môi chất

• [ ] Không rò rỉ tại vị trí ren

Câu hỏi thường gặp về Ball Va1ve NPT Thread

1. Ball Va1ve NPT Thread là gì? Là van bi sử dụng kết nối ren NPT để liên kết với đường ống hoặc phụ kiện có ren tương thích.

2. NPT có giống BSP không? Không. NPT và BSP là hai hệ tiêu chuẩn ren khác nhau về góc ren và hình dạng, vì vậy không nên mặc định chúng có thể thay thế trực tiếp cho nhau.

3. Ball Valve NPT có những kích thước nào? Có nhiều kích thước như 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"... tùy theo nhà sản xuất và dòng sản phẩm cụ thể.

4. Nên chọn Full Port hay Reduced Port? Điều này phụ thuộc vào yêu cầu lưu lượng và mức độ chấp nhận tổn thất áp suất của hệ thống. Full Port thường phù hợp hơn khi cần hạn chế sự thu hẹp tiết diện dòng chảy.

5. Làm sao biết van có đúng ren NPT? Nên kiểm tra ký hiệu in trên thân van, đối chiếu với catalogue hoặc datasheet của nhà sản xuất, thay vì chỉ dựa vào việc hai đầu ren có cùng kích thước danh nghĩa.

Kết luận về Ball Va1ve NPT Thread

Ball Va1ve NPT Thread là van bi sử dụng kết nối ren theo tiêu chuẩn NPT, được ứng dụng rộng rãi trong nhiều hệ thống đường ống nhờ thiết kế đơn giản, đóng mở nhanh và dễ bảo trì.

Điểm quan trọng nhất khi lựa chọn loại van này không chỉ nằm ở kích thước ren, mà còn ở việc đảm bảo đúng chuẩn ren, vật liệu, cấp áp suất, nhiệt độ làm việc và môi chất sử dụng. Đặc biệt, cần phân biệt rõ ràng giữa NPT và BSP để tránh tình trạng mua đúng kích thước danh nghĩa nhưng vẫn không thể lắp đặt được do khác tiêu chuẩn ren.

Trước khi đặt hàng, hãy luôn đối chiếu kỹ catalogue và datasheet của nhà sản xuất để đảm bảo van phù hợp hoàn toàn với hệ thống thực tế.

Nếu bạn đang cần lựa chọn Ball Va1ve NPT Thread cho hệ thống cụ thể, hãy cung cấp kích thước đường ống, môi chất, áp suất và nhiệt độ làm việc để được tư vấn mẫu van phù hợp.
