Van điều áp đầu: Giải pháp cốt lõi kiểm soát áp suất và bảo vệ hệ thống đường ống

Hệ thống cấp nước hay đường ống công nghiệp của bạn đôi khi phát sinh những tiếng ồn đinh tai, đường ống rung lắc mạnh hoặc các thiết bị vệ sinh, máy móc phía sau nhanh chóng hỏng hóc chỉ sau một thời gian ngắn vận hành? Nguyên nhân sâu xa thường bắt nguồn từ việc áp suất nước đầu vào quá cao, vượt quá giới hạn chịu đựng của thiết bị hoặc áp lực thay đổi thất thường theo từng khung giờ sử dụng trong ngày. Tình trạng này không chỉ gây thất thoát tài nguyên mà còn đe dọa trực tiếp đến sự an toàn của toàn bộ mạng lưới đường ống.

Đây chính là lý do van điều áp ra đời như một giải pháp kỹ thuật bắt buộc phải có. Thiết bị này giúp kiểm soát và duy trì ổn định áp suất đầu ra ở mức phù hợp với yêu cầu thực tế của từng hệ thống. Bài viết chuyên sâu dưới đây sẽ phân tích tường tận từ khái niệm, nguyên lý, cấu tạo cho đến quy trình lựa chọn chuẩn xác nhất.

Vì sao hệ thống đường ống cần van điều áp đầu?

Trong thực tế vận hành, không hiếm gặp trường hợp áp suất nước đầu vào từ nguồn cấp quá lớn hoặc dao động mạnh tùy theo thời điểm trong ngày. Khi các thiết bị phía sau không chịu được áp lực lớn này, hệ thống sẽ ngay lập tức phát sinh tiếng ồn, rung chấn cơ học, rò rỉ tại các mối nối ren hoặc làm nứt vỡ thiết bị sử dụng nước.

Để giải quyết triệt để tình trạng trên, van điều áp đóng vai trò là "chốt chặn" thông minh giúp kiểm soát và duy trì áp suất đầu ra ở mức ổn định, an toàn cho toàn bộ hệ thống phía sau. Việc trang bị thiết bị này không chỉ giúp kéo dài tuổi thọ cho máy móc, thiết bị vệ sinh mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa phát sinh.

Để khai thác tối đa hiệu quả của thiết bị, chúng ta cần nắm rõ định nghĩa, nguyên lý vận hành, thông số kỹ thuật cốt lõi cũng như phương pháp lựa chọn phù hợp nhất với thực tế dự án.

Van điều áp đầu là gì?

Van điều áp đầu là thiết bị cơ khí chuyên dụng được lắp trên đường ống nhằm giảm và duy trì áp suất đầu ra ở mức phù hợp với giá trị cài đặt, giúp bảo vệ đường ống và các thiết bị sử dụng phía sau. Trong ngữ cảnh kỹ thuật thủy lực, khái niệm "điều áp" thể hiện khả năng tự động cân bằng lực để đầu ra luôn ổn định bất chấp áp lực đầu vào biến động mạnh. Điểm khác biệt lớn nhất là áp suất đầu vào thường rất cao và không ổn định, trong khi áp suất đầu ra được khống chế ở một ngưỡng an toàn định mức. Thiết bị hoạt động hoàn toàn tự động thông qua sự tương tác của các cơ cấu cơ học bên trong mà không cần nguồn điện ngoài.

Van điều áp đầu khác van giảm áp thông thường như thế nào?

Thuật ngữ "van điều áp đầu" đôi khi có thể gây nhầm lẫn với các dòng sản phẩm khác tùy theo cách gọi của nhà phân phối. Bản chất sản phẩm này thuộc nhóm pressure reducing valve hoặc pressure regulator (hay còn gọi chung là van giảm áp nước). Không nên mặc định tất cả các dòng van mang tên gọi này đều sở hữu cấu tạo hoàn toàn giống nhau, mà cần đối chiếu kỹ lưỡng theo từng catalogue kỹ thuật cụ thể của nhà sản xuất.

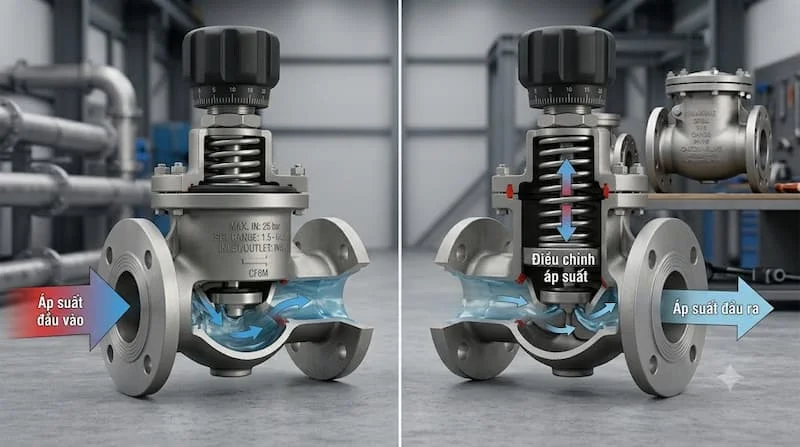

Nguyên lý hoạt động của van điều áp

Cơ chế hoạt động của van dựa trên sự cân bằng lực đối kháng bên trong thân van. Dòng lưu chất với áp suất đầu vào lớn đi qua van, gặp tiết diện thu hẹp và chịu sự tác động của cơ cấu cảm biến gồm màng van, piston và lò xo.

• Khi áp suất đầu ra tăng: Áp lực vượt mức tác động trực tiếp lên bộ phận cảm biến, khiến cơ cấu điều khiển thay đổi vị trí đóng/mở, làm thu hẹp tiết diện dòng chảy để lưu lượng qua van giảm xuống và đưa áp suất đầu ra về đúng mức cài đặt ban đầu.

• Khi áp suất đầu ra giảm: Ngược lại, khi nhu cầu sử dụng tăng làm áp suất sụt giảm, lò xo đẩy màng van mở rộng tiết diện dòng chảy, cho phép lưu chất đi qua nhiều hơn để bù đắp áp suất.

Vì sao van có thể giữ áp suất ổn định?

Bản chất của cơ chế này dựa trên nguyên lý phản hồi áp suất (feedback mechanism). Sự biến thiên của áp suất đầu ra tác động ngược lên diện tích bề mặt màng van, tạo ra lực cân bằng động với lực căng của lò xo điều chỉnh. Nhờ sự cân bằng liên tục này, van tự động điều chỉnh khe hở tiết lưu để triệt tiêu các dao động áp lực từ phía nguồn cấp.

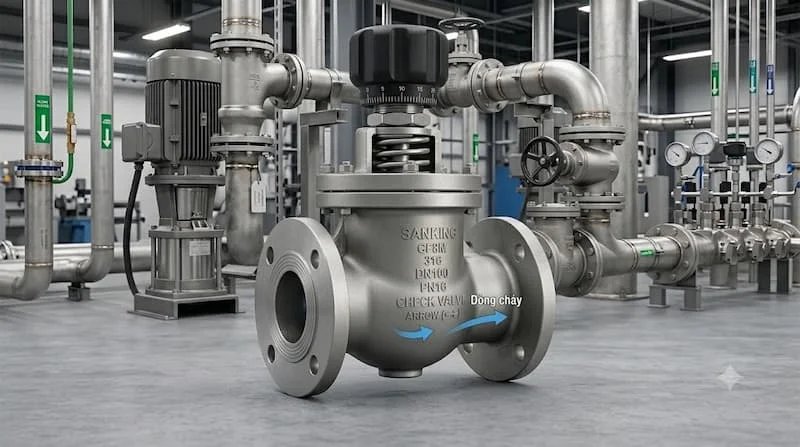

Cấu tạo van điều áp gồm những bộ phận nào?

Tùy theo model cụ thể, cấu tạo tổng thể của van thường bao gồm các thành phần chính: thân van, bộ phận đóng mở, màng van hoặc piston, lò xo điều chỉnh, ốc/núm điều chỉnh áp suất, gioăng làm kín và các đầu kết nối.

Vai trò của màng van và lò xo

Màng van và lò xo đóng vai trò là "trái tim" của hệ thống điều khiển tự động. Màng van chịu trách nhiệm tiếp nhận áp lực từ dòng chảy đầu ra, trong khi lò xo tạo ra lực đối kháng định mức. Sự dịch chuyển nhịp nhàng giữa hai bộ phận này quyết định độ nhạy và độ chính xác khi duy trì áp suất cài đặt.

Vật liệu thân van ảnh hưởng thế nào?

Chất liệu chế tạo thân van thường là đồng thau, gang dẻo, inox hoặc thép hợp kim. Việc chọn đúng vật liệu (ví dụ: đồng cho hệ thống nước dân dụng, inox cho môi trường hóa chất) giúp tối ưu hóa độ bền, chống ăn mòn hiệu quả trước các tác động khắc nghiệt của môi chất.

Các loại van điều áp phổ biến

Theo cơ cấu điều khiển

• Van điều áp dạng màng: Độ nhạy cao, phù hợp với hệ thống cấp nước dân dụng và thương mại nhờ khả năng đáp ứng nhanh với sự thay đổi áp suất nhỏ.

• Van điều áp dạng piston: Kết cấu cơ khí cứng cáp, chịu được áp lực và lưu lượng lớn, thường ứng dụng trong hệ thống công nghiệp nặng.

Theo kiểu kết nối

• Van điều áp nối ren: Thường dùng cho các đường ống kích thước nhỏ (từ DN15 đến DN50).

• Van điều áp mặt bích: Chuyên dùng cho các đường ống quy mô lớn, đòi hỏi độ chắc chắn cao.

Thông số kỹ thuật van điều áp cần quan tâm

Đây là phần mang lại giá trị chuyển đổi thương mại cao nhất, giúp khách hàng chọn đúng thiết bị:

Kích thước danh nghĩa (DN)

Các quy cách tiêu chuẩn thường gặp bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100. Cần lưu ý kích thước ống phải tương thích hoàn toàn với thông số kết nối của van.

Áp suất đầu vào và đầu ra

• Áp suất đầu vào: Phải đảm bảo van chịu được áp lực tối đa của nguồn cấp mà không bị biến dạng.

• Áp suất đầu ra: Cần xác định rõ khoảng điều chỉnh (ví dụ từ 1 đến 6 bar) để cài đặt mức áp lực mong muốn cho thiết bị phía sau.

Nhiệt độ làm việc và môi chất

Đặc biệt quan trọng đối với các hệ thống dẫn nước nóng hoặc môi chất có tính chất đặc thù, đòi hỏi gioăng và vật liệu thân van phải chịu được nhiệt độ cao.

So sánh van điều áp với van một chiều và van an toàn

Ba loại van này thường xuất hiện đồng thời trong một hệ thống đường ống phức tạp nhưng hoàn toàn không thể thay thế công năng cho nhau.

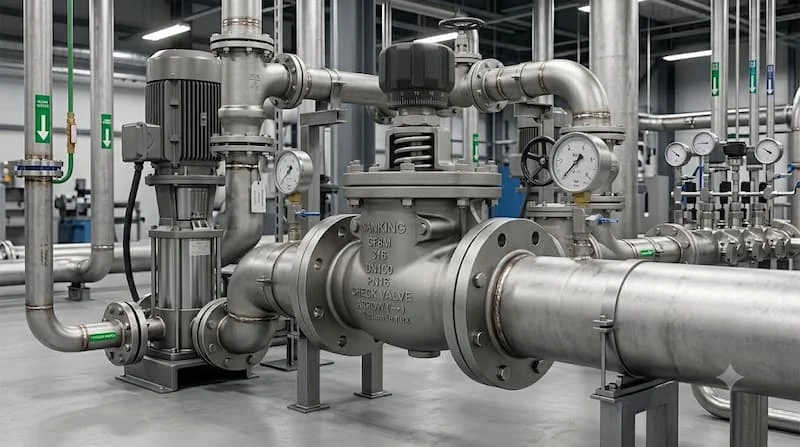

Khi nào nên sử dụng van điều áp ?

Áp suất đầu vào quá cao

Khi nguồn nước cấp từ trên cao đổ xuống các tầng thấp hoặc từ hệ thống bơm áp lực lớn gây nguy cơ bục vỡ đường ống và thiết bị vệ sinh.

Áp suất nguồn biến động liên tục

Lắp đặt van giúp san sẻ và cân bằng áp lực, đảm bảo vòi nước tại các tầng luôn chảy đều, không bị lúc mạnh lúc yếu.

Bảo vệ thiết bị nhạy cảm với áp lực

Trang bị trước các thiết bị đun nước nóng, máy giặt, máy rửa bát hoặc các hệ thống dây chuyền tự động đòi hỏi nguồn nước ổn định.

Những sai lầm thường gặp khi chọn van điều áp

• Sai lầm 1: Chỉ chọn van theo đường kính DN. Lựa chọn DN phù hợp chưa chắc đã đáp ứng được lưu lượng và thông số thủy lực của toàn hệ thống.

• Sai lầm 2: Không xác định áp suất đầu vào. Bỏ qua thông số áp lực nguồn dẫn đến việc van bị quá tải, nhanh hỏng màng van.

• Sai lầm 3: Không xác định rõ áp suất đầu ra mong muốn. Dẫn đến việc cài đặt sai lệch, không đáp ứng được yêu cầu của thiết bị tiêu thụ.

• Sai lầm 4: Chọn sai môi chất. Sử dụng van nước thông thường cho hệ thống hóa chất hoặc hơi nóng.

• Sai lầm 5: Không kiểm tra lưu lượng. Van có kích thước quá nhỏ so với nhu cầu sử dụng sẽ gây tổn thất áp suất nghiêm trọng.

• Sai lầm 6: Lắp ngược chiều dòng chảy. Không quan sát ký hiệu mũi tên hướng dòng chảy trên thân van trước khi thi công.

Cách chọn van điều áp phù hợp

Quy trình 7 bước chuẩn kỹ thuật giúp bạn chọn mua chính xác:

• Bước 1: Xác định môi chất (nước sạch, khí nén hay dung dịch chuyên dụng).

• Bước 2: Đo đạc kích thước đường ống thực tế.

• Bước 3: Xác định chính xác áp suất đầu vào tối đa của hệ thống.

• Bước 4: Xác định khoảng áp suất đầu ra mong muốn.

• Bước 5: Tính toán lưu lượng cần sử dụng để chọn cỡ van vừa vặn.

• Bước 6: Kiểm tra vật liệu chế tạo và giới hạn nhiệt độ làm việc.

• Bước 7: Kiểm tra kiểu kết nối (ren hay bích) và điều kiện không gian lắp đặt.

Công thức tư duy chọn van nhanh

Môi chất →  Lưu lượng → Áp suất đầu vào →  Áp suất đầu ra → Nhiệt độ →  Vật liệu →  Kiểu kết nối

Lưu ý khi lắp đặt và sử dụng van điều áp

• Kiểm tra kỹ chiều dòng chảy (mũi tên trên thân van) trước khi lắp.

• Làm sạch hoàn toàn mạt cặn, rác thải trong đường ống trước khi kết nối thiết bị.

• Lắp đặt đúng vị trí theo hướng dẫn kỹ thuật của nhà sản xuất.

• Tuyệt đối không để trọng lượng đường ống tạo tải trọng cơ học tỳ đè lên thân van.

• Kiểm tra độ kín của các mối nối sau khi siết chặt.

• Tiến hành cài đặt và theo dõi áp suất đầu ra sau khi vận hành thử nghiệm.

• Lên lịch kiểm tra, bảo dưỡng định kỳ nếu hệ thống vận hành liên tục với cường độ cao.

Câu hỏi thường gặp về van điều áp đầu

Van điều áp đầu dùng để làm gì?

Thiết bị này dùng để điều chỉnh và duy trì ổn định áp suất đầu ra ở mức phù hợp với yêu cầu an toàn của toàn bộ hệ thống đường ống phía sau.

Van điều áp có làm giảm áp suất nước không?

Có. Nếu thiết kế của van thuộc nhóm giảm áp và điều kiện áp suất đầu vào nằm trong phạm vi làm việc cho phép, van sẽ tự động triệt tiêu bớt áp lực dư thừa.

Chọn van điều áp DN bao nhiêu?

Bạn cần căn cứ vào kích thước đường ống kết hợp cùng các thông số về lưu lượng và áp suất thực tế; tuyệt đối không chỉ chọn độc lập theo đường kính DN.

Van điều áp có cần điều chỉnh áp suất không?

Tùy thuộc vào model sản phẩm. Với các dòng van hỗ trợ cơ cấu điều chỉnh, người dùng có thể dễ dàng vặn núm hoặc ốc hãm để cài đặt áp suất đầu ra trong biên độ cho phép.

Van điều áp có thay thế van an toàn được không?

Không nên nhầm lẫn hai thiết bị này. Van điều áp làm nhiệm vụ kiểm soát áp suất vận hành bình thường, trong khi van an toàn chịu trách nhiệm xả áp để bảo vệ hệ thống khi áp suất vượt ngưỡng nguy hiểm.

Van điều áp đầu – giải pháp kiểm soát áp suất cho hệ thống đường ống

Việc kiểm soát và ổn định áp suất đóng vai trò quyết định đến sự an toàn và hiệu suất vận hành của toàn bộ hệ thống đường ống. Tổng kết lại những điểm cốt lõi nhất:

• Van điều áp giúp kiểm soát áp lực dòng chảy một cách chủ động và tự động hoàn toàn.

• Quá trình lựa chọn thiết bị bắt buộc phải dựa trên sự đồng bộ của nhiều thông số kỹ thuật.

• Kích thước DN chỉ là một trong các tiêu chí cơ bản, không phải là yếu tố duy nhất quyết định.

• Cần đặc biệt quan tâm đến áp suất đầu vào, đầu ra, lưu lượng, nhiệt độ và vật liệu chế tạo.

• Lắp đặt đúng chiều và tuân thủ yêu cầu kỹ thuật là chìa khóa để thiết bị hoạt động bền bỉ.
