Gate Valve Water Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

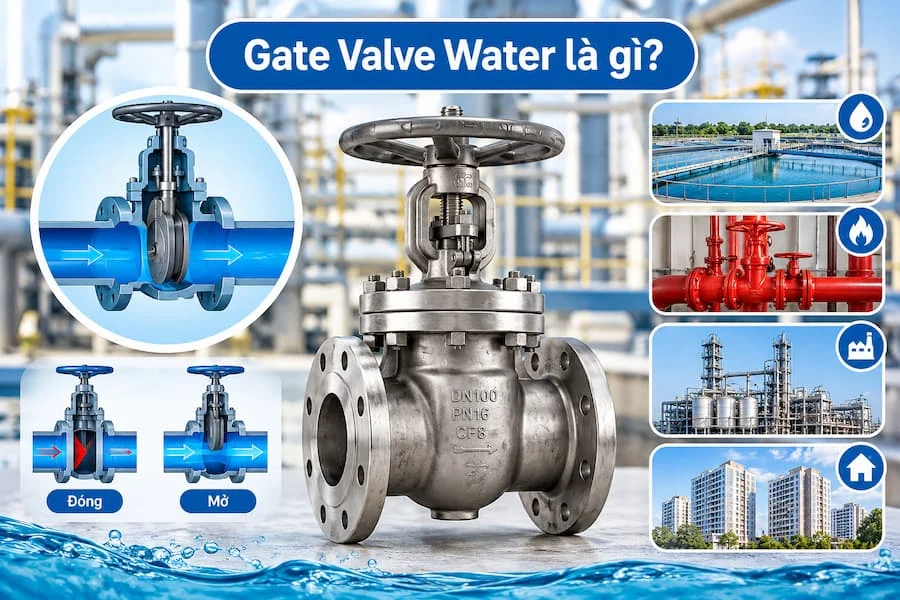

Gate Valve Water là gì?

Gate Valve Water (hay còn gọi là van cổng nước, van cửa, van chặn) là thiết bị công nghiệp chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy của nước trong hệ thống đường ống. Van hoạt động dựa trên cơ chế nâng lên hoặc hạ xuống của bộ phận cánh van, cho phép dòng nước lưu thông hoặc ngăn chặn hoàn toàn khi cần thiết.

Khác với van bi thường sử dụng cơ chế xoay một góc 90 độ, Gate van Water vận hành thông qua chuyển động tịnh tiến của đĩa van theo phương vuông góc với hướng dòng chảy. Nhờ thiết kế này, khi van mở hoàn toàn, dòng nước có thể đi qua với mức cản trở tương đối thấp, hạn chế tổn thất áp suất trong đường ống.

Hiện nay, Gate van Water được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt, xử lý nước, hệ thống phòng cháy chữa cháy, nhà máy sản xuất và nhiều công trình công nghiệp khác. Sản phẩm có nhiều lựa chọn về vật liệu, kích thước và kiểu kết nối nhằm đáp ứng các điều kiện vận hành khác nhau.

Cấu tạo của Gate Valve Water

Gate van Water thường được chế tạo từ nhiều bộ phận liên kết với nhau, mỗi chi tiết đảm nhận một chức năng riêng nhằm đảm bảo khả năng đóng mở và kiểm soát dòng nước.

Thân van (Body): Đây là bộ phận bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối trực tiếp với hệ thống đường ống. Thân van thường được sản xuất từ gang, đồng, inox hoặc thép tùy theo yêu cầu sử dụng. Hai đầu van có thể thiết kế dạng lắp ren hoặc mặt bích.

Cánh van (Gate/Wedge): Là bộ phận trực tiếp thực hiện chức năng đóng và mở dòng nước. Cánh van có dạng tấm chắn hoặc hình nêm, di chuyển lên xuống để tạo khoảng lưu thông hoặc ngăn dòng chảy. Tùy từng dòng sản phẩm, cánh van có thể được chế tạo bằng kim loại hoặc bọc cao su để tăng độ kín.

Trục van (Stem): Trục van kết nối với cánh van và truyền lực từ bộ phận điều khiển xuống phía dưới. Khi người vận hành xoay tay quay, trục van sẽ chuyển động, giúp nâng hoặc hạ cánh van. Trục van thường có hai dạng chính là ty nổi và ty chìm.

Tay quay (Handwheel): Là bộ phận điều khiển thủ công, thường có dạng vô lăng tròn. Người vận hành sử dụng tay quay để tạo lực xoay, từ đó điều chỉnh vị trí của cánh van theo nhu cầu sử dụng.

Nắp van (Bonnet): Được lắp phía trên thân van, có chức năng bảo vệ trục van và các chi tiết bên trong. Bộ phận này thường được liên kết với thân van bằng bulong hoặc kết cấu ren tùy thiết kế.

Gioăng làm kín (Gasket/Sealing): Có nhiệm vụ hạn chế rò rỉ nước tại các vị trí tiếp xúc giữa thân van, nắp van và những bộ phận liên quan. Chất liệu gioăng cần phù hợp với áp suất, nhiệt độ và môi trường làm việc.

Sự kết hợp giữa các bộ phận trên giúp Gate van Water vận hành ổn định, đảm bảo khả năng đóng kín và đáp ứng yêu cầu sử dụng trong nhiều hệ thống đường ống.

Nguyên lý hoạt động của Gate Valve Water

Gate van Water hoạt động dựa trên nguyên lý nâng lên hoặc hạ xuống của cánh van để kiểm soát dòng nước. Quá trình này được thực hiện thông qua chuyển động xoay của tay quay hoặc bộ phận điều khiển được trang bị trên van.

Khi van ở trạng thái mở, người vận hành xoay tay quay theo chiều mở. Lực xoay được truyền đến trục van, khiến cánh van nâng dần lên khỏi vị trí chắn dòng. Khi cánh van được nâng hoàn toàn, dòng nước có thể đi qua gần như toàn bộ tiết diện lưu thông bên trong van.

Khi cần đóng van, người vận hành xoay tay quay theo chiều ngược lại. Trục van di chuyển theo hướng hạ xuống, đưa cánh van trở về vị trí tiếp xúc với bề mặt làm kín. Khi cánh van đóng hoàn toàn, dòng nước bị ngăn chặn và không thể tiếp tục lưu thông qua van trong điều kiện làm kín bình thường.

Một đặc điểm quan trọng của Gate van Water là thiết bị phù hợp với chức năng đóng hoặc mở hoàn toàn. Van không được khuyến nghị sử dụng để điều tiết lưu lượng trong thời gian dài vì dòng nước đi qua khi cánh van mở một phần có thể gây rung động, mài mòn và ảnh hưởng đến bề mặt làm kín.

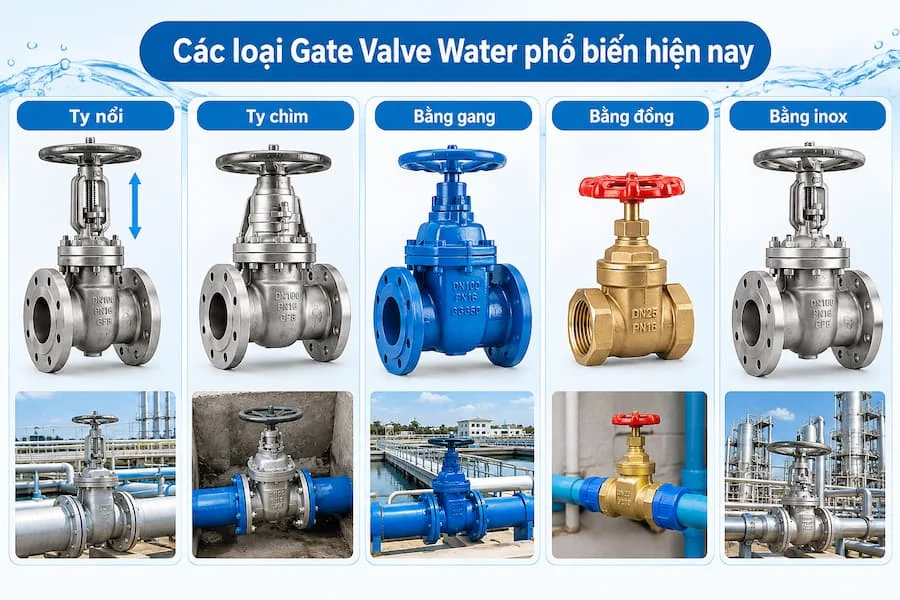

Các loại Gate Valve Water phổ biến hiện nay

Trên thị trường, Gate van Water được sản xuất với nhiều kiểu thiết kế khác nhau nhằm đáp ứng yêu cầu lắp đặt và vận hành của từng hệ thống.

Gate van Water ty nổi: Đây là loại van có phần trục nâng lên hoặc hạ xuống theo quá trình đóng mở. Người vận hành có thể quan sát vị trí trục để nhận biết tương đối trạng thái của van. Sản phẩm thường được sử dụng tại những vị trí có đủ không gian lắp đặt phía trên.

Gate van Water ty chìm: Loại van này có trục không thay đổi đáng kể chiều cao khi vận hành. Thiết kế nhỏ gọn giúp tiết kiệm không gian, phù hợp với những vị trí lắp đặt hạn chế về chiều cao hoặc các hệ thống cấp nước ngầm.

Gate van Water bằng gang: Thường được sử dụng trong hệ thống cấp nước đô thị, nhà máy xử lý nước và các công trình xây dựng. Vật liệu gang có khả năng chịu lực tốt, giá thành tương đối hợp lý và phù hợp với nhiều kích thước đường ống.

Gate van Water bằng đồng: Thường có kích thước nhỏ, sử dụng kết nối ren và phù hợp với hệ thống cấp nước dân dụng hoặc các đường ống có đường kính nhỏ.

Gate van Water bằng inox: Có khả năng chống ăn mòn tốt trong nhiều môi trường sử dụng, phù hợp với những hệ thống yêu cầu vật liệu có độ bền cao. Tuy nhiên, cần lựa chọn đúng mác inox và kiểm tra khả năng tương thích với môi trường thực tế.

Ưu điểm và hạn chế của Gate van Water

Gate van Water được sử dụng rộng rãi nhờ khả năng đáp ứng tốt nhu cầu đóng mở dòng nước trong hệ thống đường ống.

Một trong những ưu điểm nổi bật là khi mở hoàn toàn, van tạo ra đường dẫn tương đối thông thoáng, giúp hạn chế tổn thất áp suất. Thiết kế này đặc biệt phù hợp với những hệ thống cần duy trì lưu lượng nước ổn định trong quá trình vận hành.

Bên cạnh đó, sản phẩm có nhiều lựa chọn về kích thước, vật liệu và phương thức kết nối. Người sử dụng có thể lựa chọn van phù hợp với đường kính ống, áp suất làm việc và điều kiện lắp đặt cụ thể. Kết cấu tương đối đơn giản cũng giúp việc kiểm tra, bảo dưỡng và thay thế linh kiện thuận tiện hơn.

Tuy nhiên, Gate van Water cũng tồn tại một số hạn chế. Quá trình đóng mở thường mất nhiều thời gian hơn so với van bi do cánh van phải di chuyển một quãng đường nhất định. Ngoài ra, thiết bị không phù hợp để điều tiết lưu lượng liên tục và cần được lắp đặt đúng kỹ thuật để đảm bảo khả năng làm kín.

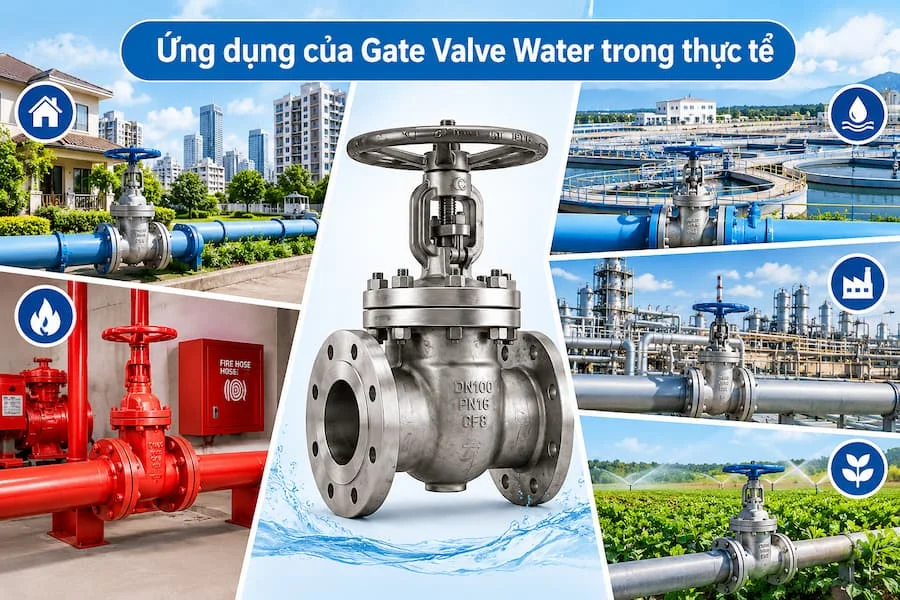

Ứng dụng của Gate van Water trong thực tế

Nhờ khả năng đóng mở dòng nước hiệu quả, Gate van Water được ứng dụng trong nhiều lĩnh vực khác nhau, từ dân dụng đến công nghiệp.

Hệ thống cấp nước sinh hoạt: Van được lắp đặt trên các tuyến ống cấp nước tại hộ gia đình, khu dân cư, chung cư và tòa nhà. Thiết bị giúp cô lập từng nhánh đường ống khi cần sửa chữa, bảo trì hoặc kiểm tra hệ thống mà không phải ngừng cấp nước trên toàn bộ mạng lưới.

Nhà máy xử lý nước: Gate van Water được sử dụng tại các đường ống dẫn nước đầu vào, đầu ra, bể chứa và các tuyến phân phối. Van hỗ trợ kiểm soát dòng nước giữa những khu vực khác nhau, giúp quá trình vận hành và bảo dưỡng thuận tiện hơn.

Hệ thống phòng cháy chữa cháy (PCCC): Trong các hệ thống PCCC, van cổng được sử dụng tại những vị trí cần đóng mở hoặc cô lập đường ống cấp nước chữa cháy. Việc lựa chọn sản phẩm cần đáp ứng yêu cầu thiết kế, tiêu chuẩn kỹ thuật và quy định áp dụng cho công trình.

Nhà máy và khu công nghiệp: Gate van Water được lắp đặt trong các hệ thống dẫn nước phục vụ sản xuất, làm mát thiết bị và cấp nước kỹ thuật. Tùy điều kiện làm việc, người sử dụng có thể lựa chọn van gang, inox hoặc vật liệu phù hợp khác.

Hệ thống tưới tiêu nông nghiệp: Van cổng được sử dụng để kiểm soát nguồn nước trên các tuyến ống dẫn đến khu vực tưới tiêu, trang trại và hệ thống cấp nước sản xuất nông nghiệp.

Những lưu ý khi lựa chọn Gate van Water

Để đảm bảo hiệu quả sử dụng và kéo dài tuổi thọ thiết bị, việc lựa chọn Gate van Water cần dựa trên một số tiêu chí kỹ thuật quan trọng.

Trước tiên, cần xác định kích thước van phù hợp với đường kính danh nghĩa của đường ống. Các kích thước thường gặp gồm DN15, DN20, DN25, DN50, DN80, DN100 và những kích thước lớn hơn. Việc lựa chọn đúng kích thước giúp quá trình kết nối thuận tiện và hạn chế các vấn đề phát sinh khi lắp đặt.

Tiếp theo, cần quan tâm đến vật liệu chế tạo. Van gang thường phù hợp với hệ thống cấp nước thông dụng, van đồng thích hợp với các đường ống nhỏ, trong khi van inox có thể được lựa chọn cho môi trường cần khả năng chống ăn mòn tốt hơn. Không nên chỉ dựa vào tên vật liệu mà cần xem xét mác vật liệu và điều kiện làm việc thực tế.

Ngoài ra, cần kiểm tra áp suất và nhiệt độ làm việc tối đa của sản phẩm để đảm bảo van đáp ứng yêu cầu vận hành. Kiểu kết nối ren hoặc mặt bích cũng cần tương thích với hệ thống đường ống hiện có.

Cuối cùng, nên lựa chọn sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và được cung cấp bởi đơn vị uy tín. Điều này giúp hạn chế rủi ro khi sử dụng và thuận tiện hơn trong quá trình bảo hành, bảo trì.

Kết luận

Gate Valve Water là thiết bị quan trọng trong các hệ thống cấp nước dân dụng và công nghiệp nhờ khả năng đóng mở dòng chảy hiệu quả, kết cấu tương đối đơn giản và đa dạng chủng loại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như đặc điểm của từng loại van sẽ giúp người sử dụng lựa chọn sản phẩm phù hợp với nhu cầu thực tế.

Khi chọn mua, cần chú ý đến kích thước, vật liệu, áp suất làm việc, kiểu kết nối và điều kiện lắp đặt để đảm bảo thiết bị vận hành ổn định, an toàn và bền bỉ trong thời gian dài.
