Van cửa lật: Là gì, cấu tạo, nguyên lý và cách chọn cho cửa xả, cống thoát nước

Hệ thống cống cần xả nước ra sông hoặc hồ. Khi mưa lớn, nước phải thoát thật nhanh. Nhưng khi triều cường hoặc mực nước bên ngoài dâng cao, chính dòng nước đó có thể tràn ngược vào hệ thống.

Đây là lúc van nước cửa lật phát huy vai trò: cho nước đi ra nhưng hạn chế nước đi ngược vào, và hoạt động tự động theo điều kiện thủy lực. Bài viết giải thích loại van một chiều này từ khái niệm, cấu tạo đến cách chọn, để bạn chọn đúng cho công trình của mình.

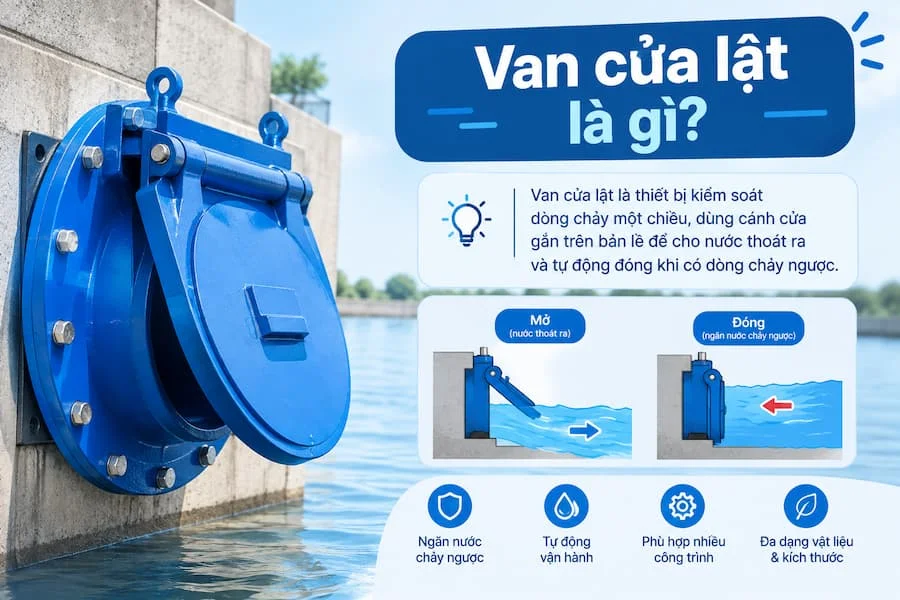

Van cửa lật là gì?

Van cửa lật là thiết bị kiểm soát dòng chảy một chiều, dùng một cánh cửa gắn trên bản lề để cho nước thoát theo hướng mong muốn và tự động đóng khi dòng nước có xu hướng chảy ngược.

Trong thực tế, loại van này còn được gọi là van ngăn triều, van ngăn chiều hoặc Flap Valve. Nó thường được lắp tại cửa xả, cống thoát nước, hố ga và các công trình thủy lợi.

Khác gì van một chiều thông thường?

Cả hai đều ngăn dòng chảy ngược, nhưng bối cảnh sử dụng khác nhau. Van nước cửa lật hướng đến cửa xả, hệ thống thoát nước và công trình hạ tầng, nơi kích thước có thể lớn và hình dạng có thể tròn, vuông hoặc chữ nhật. Nhiều thiết kế được chế tạo theo kích thước thực tế của công trình.

Van một chiều thông thường thường nằm trong tuyến ống. Nếu bạn cần ngăn nước ngược tại cửa xả, nên xem xét dòng van chuyên dụng thay vì mặc định dùng van đường ống. Xem thêm: [chèn link: van một chiều].

Cấu tạo van nước cửa lật gồm những bộ phận nào?

Cấu tạo không phức tạp, nhưng mỗi bộ phận ảnh hưởng trực tiếp đến độ kín và tuổi thọ:

• Khung/thân van: phần cố định vào tường, cửa xả hoặc đường ống, có thể dạng tròn, vuông hoặc chữ nhật.

• Cánh cửa lật: bộ phận trực tiếp đóng/mở dòng nước. Tùy thiết kế có thể dùng HDPE, inox, thép hoặc vật liệu khác.

• Bản lề: tạo điểm xoay để cánh mở khi nước thoát và đóng khi có dòng ngược.

• Gioăng làm kín: giảm khe hở khi van đóng. Vật liệu gioăng cần phù hợp môi trường nước và điều kiện sử dụng.

• Cơ cấu tạo trọng lực: một số thiết kế dùng trọng lượng hoặc kết cấu nghiêng để hỗ trợ cánh trở về vị trí đóng. Một số tài liệu sản phẩm mô tả thiết kế có tấm tạo trọng lực bằng thép không gỉ.

Điểm cần lưu ý là bản lề và gioăng thường là nơi xuống cấp trước vì chịu ma sát, bùn và rác. Khi đánh giá sản phẩm, hãy xem kỹ hai bộ phận này, không chỉ nhìn kích thước khung.

Nguyên lý hoạt động của van nước cửa lật

Van vận hành hoàn toàn dựa trên chênh lệch áp lực hoặc mực nước giữa hai phía, qua ba trạng thái:

1. Nước phía trong cao hơn: áp lực nước từ trong tác động lên cánh, cánh lật mở và nước thoát ra ngoài.

2. Mực nước hai bên cân bằng: chênh lệch áp lực giảm, cánh dần trở về trạng thái đóng.

3. Nước phía ngoài cao hơn: áp lực từ ngoài ép cánh vào khung, dòng nước ngược bị ngăn lại.

Nhờ cơ chế này, van có thể tự động vận hành theo điều kiện thủy lực, không nhất thiết cần người đứng tại công trình để đóng/mở bằng tay. Với các cửa xả ở xa hoặc khó tiếp cận, đó là lợi ích thực tế rõ nhất.

Hệ quả ngược lại cũng rõ: van chỉ hoạt động đúng khi điều kiện thủy lực phù hợp thiết kế. Đây là lý do việc tính toán chênh lệch mực nước không nên bỏ qua.

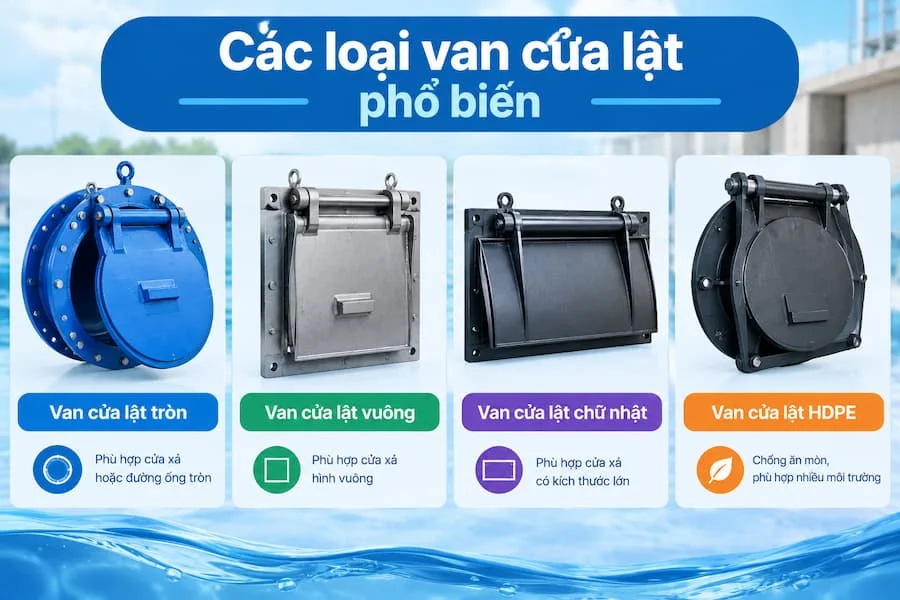

Các loại van nước cửa lật phổ biến

Phân loại phổ biến nhất là theo hình dạng và vật liệu:

• Dạng tròn: phù hợp cửa xả hoặc đường ống tròn, thiết kế gọn, có nhiều kích thước.

• Dạng vuông: phù hợp cửa xả hình vuông, có thể lắp trực tiếp vào kết cấu tương ứng.

• Dạng chữ nhật: phù hợp cửa xả có chiều rộng và chiều cao khác nhau, thường thiết kế theo kích thước công trình.

• Van nước cửa lật HDPE: khung hoặc cánh dùng HDPE, phù hợp ứng dụng cấp thoát nước cần vật liệu chống ăn mòn. Có nhiều cấu hình như hàn thẳng, mặt bích, lắp ngoài ống và dạng chữ nhật.

Hình dạng nên quyết định theo cửa xả có sẵn, không phải theo sở thích. Nếu cửa xả đã xây, việc chọn van khớp với kết cấu sẽ đơn giản hơn nhiều so với cải tạo cửa xả cho vừa van.

Thông số kỹ thuật cần quan tâm khi chọn van nước cửa lật

Đây là phần quyết định van có dùng được ở công trình hay không:

• Kích thước cửa van: đường kính hoặc rộng × cao, phải phù hợp cửa xả thực tế.

• Vật liệu: HDPE, inox 304/316, thép hoặc composite tùy thiết kế.

• Kiểu lắp đặt: lắp mặt tường, lắp vào đường ống, lắp mặt bích hoặc cấu hình theo cửa xả.

• Điều kiện thủy lực: chiều cao cột nước, chênh lệch mực nước, lưu lượng xả, áp lực nước phía ngoài.

• Môi trường làm việc: nước sạch, nước mưa, nước thải, nước lợ hoặc nước biển.

Môi trường ảnh hưởng lớn đến vật liệu. Nước lợ, nước biển hoặc nước thải có thể yêu cầu vật liệu khác với nước thông thường, vì vậy cần xác định môi trường trước khi chọn.

Một số nhà sản xuất công bố van nước cửa lật được thiết kế theo yêu cầu về kích thước, hình dạng và vật liệu của từng công trình, thay vì chỉ theo một dải kích thước cố định. Vì vậy, hãy chuẩn bị bản vẽ hoặc số đo cửa xả trước khi hỏi báo giá.

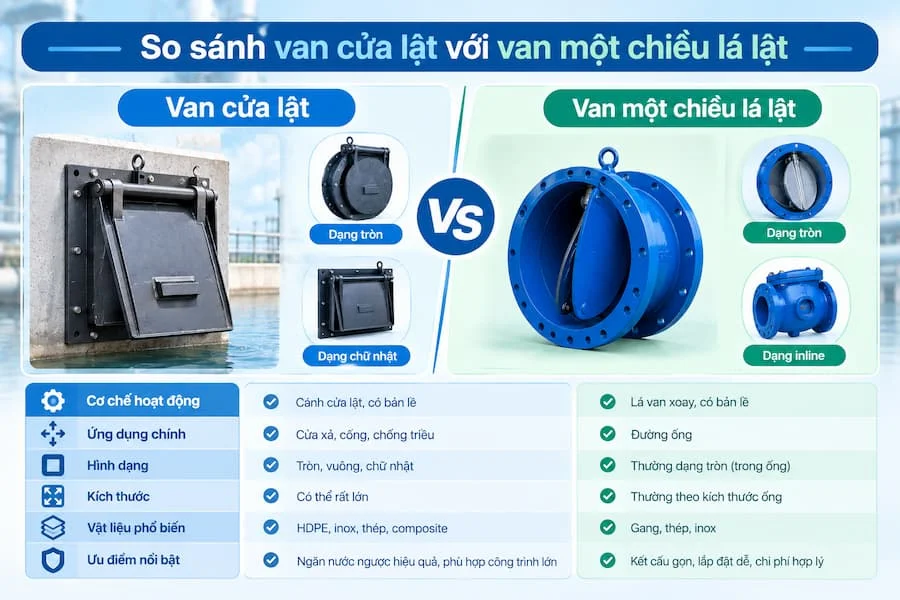

So sánh van cửa lật với van một chiều lá lật

Hai thiết bị có nguyên lý một chiều tương tự nhưng khác về môi trường lắp đặt và quy mô:

Vì vậy, đừng chỉ dựa vào tên gọi "cửa lật" hay "một chiều" để chọn sản phẩm. Hãy xác định vị trí lắp và quy mô công trình trước, rồi chọn thiết bị tương ứng.

Van nước cửa lật được sử dụng ở đâu?

Theo các tài liệu sản phẩm, loại van này phù hợp với cửa xả cống, hệ thống thoát nước và các vị trí cần ngăn nước chảy ngược. Các nhóm ứng dụng chính:

• Thoát nước đô thị: cửa xả nước mưa, cống thoát nước, hố ga.

• Công trình chống triều: khu vực ven sông, chịu ảnh hưởng thủy triều, cửa xả ra sông, hồ hoặc biển.

• Xử lý nước thải: ngăn nước bên ngoài chảy ngược vào tuyến xả, bảo vệ hệ thống phía trong.

• Thủy lợi: kênh mương, cống tiêu, cửa xả.

Điểm chung là các vị trí này không có người trực vận hành thường xuyên và điều kiện nước thay đổi theo thời tiết hoặc thủy triều. Nếu không có cơ chế ngăn ngược tự động, nước bên ngoài có thể tràn vào hệ thống, ảnh hưởng đến vận hành của tuyến thoát phía trong.

Những sai lầm thường gặp khi chọn van nước cửa lật

Phần lớn sự cố đến từ thiếu thông tin đầu vào:

1. Chỉ nhìn kích thước: không kiểm tra điều kiện lắp đặt thực tế.

2. Không tính chênh lệch mực nước: van phụ thuộc điều kiện thủy lực để mở/đóng.

3. Chọn sai vật liệu: môi trường nước lợ, nước biển hoặc nước thải cần vật liệu phù hợp.

4. Không kiểm tra hướng dòng chảy: van phải lắp đúng chiều hoạt động.

5. Bỏ qua yêu cầu làm kín: nếu cửa van không phù hợp điều kiện thực tế, khả năng ngăn nước ngược có thể bị ảnh hưởng.

6. Chỉ chọn theo giá: cần xét đồng thời vật liệu, kích thước, thiết kế, điều kiện thủy lực và yêu cầu công trình.

Chi phí sửa sai thường cao hơn chi phí chọn đúng, vì phải tháo lắp, đặt lại và có thể ảnh hưởng tiến độ công trình.

Cách chọn van nước cửa lật phù hợp trong 7 bước

1. Xác định vị trí lắp van.

2. Đo kích thước cửa xả hoặc đường ống.

3. Xác định hướng dòng chảy.

4. Xác định lưu lượng thiết kế.

5. Xác định chênh lệch mực nước/áp lực.

6. Chọn vật liệu phù hợp môi trường.

7. Kiểm tra bản vẽ và phương án lắp đặt trước khi đặt hàng.

Checklist nhanh:

Kích thước cửa xả chính xác
Hướng dòng chảy chính xác
Môi trường sử dụng đã xác định
Vật liệu cánh, khung và gioăng phù hợp
Lưu lượng thiết kế và chênh lệch mực nước
Phương án cố định van
Yêu cầu chống triều/chống nước ngược

Lưu ý khi lắp đặt và sử dụng

Van chọn đúng vẫn có thể hoạt động kém nếu lắp không chuẩn:

• Làm sạch bề mặt lắp đặt trước khi cố định van.

• Kiểm tra van đúng chiều dòng chảy.

• Đảm bảo cánh có đủ không gian để mở.

• Kiểm tra bản lề không bị kẹt, kiểm tra gioăng và bề mặt tiếp xúc.

• Không để rác, bùn hoặc vật thể lớn cản trở cánh van.

• Kiểm tra định kỳ, đặc biệt sau mùa mưa hoặc khi hệ thống có nhiều bùn rác.

Câu hỏi thường gặp

Van cửa lật có tự động đóng mở không?

Có. Cửa van thường hoạt động dựa trên chênh lệch áp lực hoặc mực nước giữa hai phía, không cần thao tác thủ công trong điều kiện thiết kế phù hợp.

Van nước cửa lật có phải van ngăn triều không?

Trong nhiều ứng dụng hạ tầng, đúng vậy. Van được lắp tại cửa xả để hạn chế nước triều hoặc nước bên ngoài chảy ngược vào hệ thống.

Có những hình dạng nào?

Phổ biến là tròn, vuông và chữ nhật. Một số dòng được thiết kế riêng theo kích thước cửa xả.

Làm bằng vật liệu gì?

Tùy thiết kế có thể dùng HDPE, inox, thép, composite hoặc kết hợp nhiều vật liệu cho khung, cánh, bản lề và gioăng.

Kết luận

Ba ý cần nhớ:

• Van nước cửa lật là giải pháp kiểm soát dòng chảy một chiều, đặc biệt hữu ích tại cửa xả và hệ thống thoát nước.

• Cơ chế hoạt động dựa chủ yếu vào chênh lệch áp lực/mực nước và cơ cấu bản lề.

• Khi chọn, cần xét kích thước, vật liệu, hướng dòng chảy, lưu lượng, điều kiện thủy lực và phương án lắp đặt.
