LPG valve là gì? Phân loại, thông số và cách chọn đúng cho hệ thống gas

LPG được dùng trong gia đình, nhà hàng, sản xuất công nghiệp và nhiều hệ thống nhiên liệu. Ở mọi nơi đó, dòng gas phải được kiểm soát chặt chẽ trong quá trình nạp, chứa, cấp và ngắt. Bộ phận đảm nhiệm việc này chính là lpg van.

Chọn sai van có thể dẫn đến rò rỉ, kết nối không tương thích hoặc không đáp ứng yêu cầu vận hành. Vì vậy, đừng chọn van chỉ dựa vào DN hay giá bán. Trước hết, hãy xác định van dùng trên bình gas, đường ống, bồn chứa hay thiết bị tiêu thụ. Bài viết này giúp bạn phân biệt các loại van và biết cần kiểm tra những gì.

LPG valve là gì?

LPG valve là van được thiết kế để kiểm soát, đóng/mở hoặc thực hiện chức năng bảo vệ dòng LPG trong bình chứa, đường ống hoặc thiết bị sử dụng khí dầu mỏ hóa lỏng. Tùy vị trí và chức năng, đó có thể là service valve, shut-off valve, excess-flow valve, relief valve hoặc các dạng van chuyên dụng khác.

Vì vậy, không nên đồng nhất lpg van với một kiểu van duy nhất. Tiêu chuẩn ISO 15995 dành riêng cho van LPG vận hành bằng tay trên bình gas, còn các hệ thống LPG khác có thể dùng nhiều thiết bị van khác nhau.

LPG là gì? LPG (Liquefied Petroleum Gas) thường gồm chủ yếu propane, butane và các hydrocarbon nhẹ. Khí được hóa lỏng dưới áp suất thích hợp để chứa, và khi sử dụng sẽ chuyển sang pha khí để cấp cho thiết bị.

Khác gì van nước thông thường? Môi chất là LPG nên van phải đáp ứng nhiều yêu cầu khắt khe hơn:

• Môi chất dễ cháy, đòi hỏi độ kín cao.

• Áp suất làm việc và khả năng tương thích vật liệu.

• Kết nối chuyên dụng.

• Yêu cầu thử nghiệm và chứng nhận.

Các tiêu chuẩn dành cho van LPG đặc biệt chú trọng đến độ kín trong/ngoài, độ bền cơ học, khả năng tương thích và thử nghiệm. Đó là lý do một chiếc van nước, dù cùng kích thước, không mặc nhiên thay thế được van LPG.

Nguyên lý hoạt động của LPG van

Nguyên lý cơ bản gồm hai trạng thái, cộng thêm các chức năng bảo vệ ở một số cấu hình.

Trạng thái mở: LPG đi qua đường dẫn của van. Lưu lượng phụ thuộc vào thiết kế van và điều kiện áp suất, đồng thời van phải duy trì độ kín tại các vị trí làm kín.

Trạng thái đóng: bộ phận đóng chặn dòng LPG, seat/hệ thống làm kín tạo độ kín để hạn chế gas thoát ra môi trường. Độ kín là yếu tố quyết định, nên chất lượng seat và seal rất quan trọng.

Chức năng bảo vệ: một số cấu hình tích hợp hoặc kết hợp thêm:

• Excess-flow valve: hạn chế dòng khi lưu lượng vượt mức thiết kế.

• Non-return valve: ngăn dòng chảy ngược.

• Pressure relief device: bảo vệ khi áp suất vượt điều kiện cho phép.

• Pressure regulating device: điều chỉnh áp suất trong cấu hình chuyên dụng.

ISO 10297 nêu các chức năng có thể tích hợp vào một số loại van khí như trên. Với LPG, yêu cầu cụ thể phải tham chiếu tiêu chuẩn LPG tương ứng.

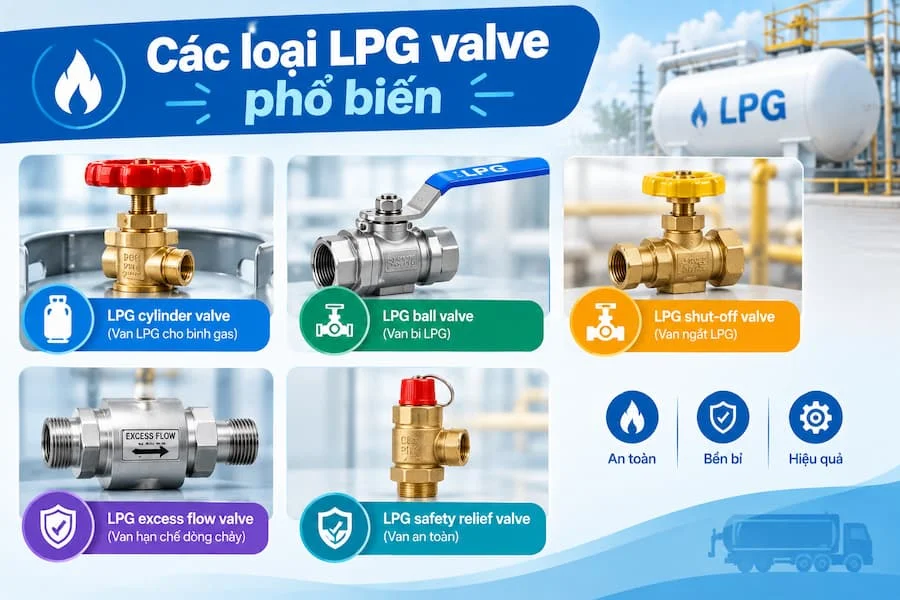

Các loại LPG van phổ biến

Đây là phần quan trọng nhất, vì mỗi loại đảm nhiệm một chức năng khác nhau:

• LPG cylinder valve (van bình gas): lắp trực tiếp trên bình LPG để đóng/mở nguồn gas. Có yêu cầu riêng về kết nối đầu vào/đầu ra, cần kiểm tra tiêu chuẩn tương ứng của bình và van. ISO 15995 quy định yêu cầu và phương pháp thử đối với van LPG vận hành bằng tay dùng cho bình LPG.

• LPG ball valve (van bi): đóng/mở bằng bi xoay, thường phù hợp chức năng isolation. Có thể là dạng ren hoặc mặt bích tùy hệ thống, nhưng cần chọn phiên bản được thiết kế/chứng nhận phù hợp với LPG.

• LPG shut-off valve: dùng để ngắt dòng LPG, có thể vận hành bằng tay hoặc tự động. Đặc biệt quan trọng tại các vị trí cần cô lập nguồn.

• LPG excess flow valve: hạn chế dòng khi xuất hiện điều kiện dòng bất thường, có thể là một lớp bảo vệ trong cấu hình phù hợp. Không nên nhầm với van đóng/mở thông thường. Một số quy định kỹ thuật yêu cầu loại van này có cơ chế giới hạn dòng và bypass để cân bằng áp suất.

• LPG safety relief valve: bảo vệ hệ thống khỏi áp suất vượt giới hạn. Đây không phải van đóng/mở, và cài đặt áp suất phải phù hợp thiết kế và tiêu chuẩn hệ thống.

Xem thêm:  van bi inox], [van một chiều].

Các thông số quan trọng khi chọn LPG van

• Áp suất làm việc: kiểm tra working pressure, test pressure, pressure rating và áp suất LPG trong điều kiện vận hành thực tế. Không nên chỉ lấy áp suất danh nghĩa của van để suy ra toàn bộ khả năng sử dụng.

• Nhiệt độ làm việc: cần xét nhiệt độ môi trường, nhiệt độ LPG, điều kiện hóa lỏng/bốc hơi và khả năng chịu nhiệt của seat, sealing.

• Kích thước và kết nối: kiểm tra DN/NPS, ren, flange và connection của bình. Với van bình gas, kết nối phải tương thích với connector/regulator. BS EN 15202 đề cập kích thước kết nối vận hành của van bình LPG và thiết bị kết nối liên quan nhằm đảm bảo kết nối đúng và an toàn.

• Vật liệu: có thể là brass, carbon steel, stainless steel và các vật liệu sealing tương thích LPG. Ngoài thân van, cần xem seat, seal, O-ring, packing và stem.

Trong bốn nhóm, kết nối và vật liệu làm kín thường bị bỏ sót nhất, dù chúng ảnh hưởng trực tiếp đến độ kín. Tham khảo thêm: [chèn link: bảng giá van].

LPG van được sử dụng ở đâu?

Vị trí lắp đặt quyết định loại van cần dùng:

• Bình LPG dân dụng: bình gas gia đình, bếp gas và thiết bị dùng LPG. Van bình gas kết nối với regulator.

• Nhà hàng và bếp công nghiệp: hệ thống cấp LPG tập trung, nhiều thiết bị tiêu thụ, cần cô lập từng nhánh.

• Bồn chứa LPG: van cấp/xả, van cô lập và van bảo vệ áp suất.

• Đường ống LPG công nghiệp: nhà máy, hệ thống process, fuel gas system và các tuyến cấp LPG cho thiết bị.

• Phương tiện dùng LPG: hệ thống nhiên liệu có thể yêu cầu service valve và excess-flow valve với các yêu cầu riêng về áp suất, lưu lượng và khả năng ngắt dòng.

Mỗi vị trí có yêu cầu riêng, vì vậy một loại van tốt cho bình gia đình chưa chắc phù hợp cho bồn chứa hay đường ống công nghiệp.

Những sai lầm thường gặp khi chọn LPG van

• Dùng van thông thường thay cho van thiết kế cho LPG: đây là lỗi quan trọng nhất. Không nên suy luận "van chịu được áp suất X nên chắc chắn dùng được cho LPG". Cần xét đồng thời môi chất, độ kín, vật liệu, nhiệt độ, áp suất, connection và tiêu chuẩn áp dụng.

• Chọn sai connection: van có thể lắp vừa về cơ học nhưng không đảm bảo kết nối đúng. BS EN 15202 đặc biệt đề cập các kết nối có thể lắp được nhưng không an toàn nếu không đúng loại tương thích. Đừng dùng kết nối chỉ vì "vặn vào được".

• Chỉ quan tâm kích thước: DN không quyết định toàn bộ khả năng sử dụng, cần kiểm tra pressure rating, nhiệt độ, lưu lượng và vật liệu.

• Bỏ qua chứng từ và tiêu chuẩn: với LPG nên kiểm tra tiêu chuẩn, test report, material certificate (nếu cần), marking, traceability và chứng nhận phù hợp ứng dụng.

Hậu quả của các lỗi này liên quan trực tiếp đến an toàn hệ thống, không chỉ là chuyện đổi trả hàng.

Checklist chọn LPG van đúng kỹ thuật trong 8 bước

1. Xác định môi chất: LPG, propane, butane hoặc hỗn hợp.

2. Xác định vị trí lắp: bình gas, bồn chứa, đường ống hay thiết bị.

3. Xác định chức năng: đóng/mở, ngắt khẩn cấp, chống dòng quá mức hay xả áp.

4. Kiểm tra áp suất: working pressure và pressure rating.

5. Kiểm tra nhiệt độ: nhiệt độ vận hành min/max.

6. Chọn connection: thread, flange hoặc connection chuyên dụng.

7. Kiểm tra vật liệu: body, trim, seat, seal.

8. Kiểm tra tiêu chuẩn/chứng từ: đối chiếu trước khi đưa vào hệ thống.

Các tiêu chuẩn liên quan:

• ISO 15995: van LPG vận hành bằng tay cho bình LPG.

• ISO 14245: yêu cầu đối với LPG cylinder valves trong phạm vi tiêu chuẩn tương ứng.

• EN 15202 / BS EN 15202: kích thước kết nối van bình LPG và thiết bị kết nối.

Với van công nghiệp trên đường ống, cần xác định thêm loại van và tiêu chuẩn thiết kế cụ thể, không áp dụng máy móc tiêu chuẩn van bình LPG.

Câu hỏi thường gặp

LPG valve có những loại nào?

Có thể gặp LPG cylinder valve, ball valve, shut-off valve, excess-flow valve, safety relief valve và các cấu hình chuyên dụng khác.

Có thể dùng van bi thông thường cho LPG không?

Không nên chỉ dựa vào việc van là ball valve. Cần kiểm tra nhà sản xuất, vật liệu, độ kín, áp suất, nhiệt độ và xác nhận van phù hợp với LPG.

Cần quan tâm thông số nào?

Áp suất, nhiệt độ, kích thước, connection, vật liệu, chức năng và tiêu chuẩn/chứng nhận.

Van bình gas khác van LPG đường ống thế nào?

Van bình gas có cấu hình và yêu cầu kết nối riêng, còn van đường ống thuộc nhiều thiết kế khác nhau tùy chức năng và hệ thống. Không nên dùng thay thế cho nhau.

Chọn đúng LPG van để hệ thống vận hành an toàn và ổn định

Bốn ý cần nhớ:

• LPG valve không phải một kiểu van duy nhất.

• Cần phân biệt van bình gas với van dùng trên đường ống hoặc bồn chứa.

• Lựa chọn phải dựa trên môi chất, áp suất, nhiệt độ, connection, vật liệu và chức năng.

• Với ứng dụng LPG, cần kiểm tra tiêu chuẩn và chứng từ kỹ thuật, không chỉ nhìn giá hay kích thước.
