200 WOG Gate Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

200 WOG Gate Valve là gì?

200 WOG Gate Valve là van cổng được thiết kế để đóng hoặc mở dòng lưu chất trong hệ thống đường ống, với ký hiệu 200 WOG thể hiện cấp áp suất theo quy ước của nhà sản xuất. Thiết bị thường được sử dụng trong các hệ thống cấp nước, đường ống dẫn dầu và một số ứng dụng khí khi vật liệu, kết cấu và thông số kỹ thuật đáp ứng yêu cầu làm việc.

Trong đó, Gate Valve có nghĩa là van cổng, còn WOG là viết tắt của Water, Oil, Gas, tương ứng với nước, dầu và khí. Con số 200 thường được sử dụng để chỉ mức áp suất làm việc 200 PSI đối với nhiều dòng van phổ biến. Giá trị này tương đương khoảng 13,8 bar hoặc 1,38 MPa.

Tuy nhiên, không nên mặc định tất cả sản phẩm mang ký hiệu 200 WOG đều chịu được cùng một mức áp suất trong mọi điều kiện. Khả năng vận hành thực tế còn phụ thuộc vào vật liệu chế tạo, nhiệt độ môi chất, kiểu kết nối và thông số do nhà sản xuất công bố.

Khác với van bi sử dụng viên bi có lỗ xuyên tâm để đóng mở, van cổng hoạt động bằng cách nâng hoặc hạ cánh van bên trong thân. Khi mở hoàn toàn, cánh van được nâng khỏi đường dẫn chính, giúp lưu chất đi qua với mức cản trở tương đối thấp.

Nhờ cấu tạo này, 200 WOG Gate Valve phù hợp với những vị trí cần đóng mở đường ống và cô lập dòng chảy khi sửa chữa, bảo dưỡng hoặc thay thế thiết bị.

Cấu tạo của van cổng 200 WOG

Van cổng 200 WOG có cấu tạo tương đối đơn giản. Tùy từng model, vật liệu và phương thức kết nối, thiết bị có thể có những khác biệt nhất định về hình dạng và kết cấu chi tiết.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong, đồng thời tạo đường dẫn cho lưu chất đi qua. Vật liệu chế tạo thường gặp gồm đồng thau, đồng đúc hoặc inox, tùy mục đích sử dụng và yêu cầu kỹ thuật.

Hai đầu van có thể được thiết kế dạng ren hoặc kiểu kết nối khác theo từng dòng sản phẩm. Khi lựa chọn, cần kiểm tra kích thước danh nghĩa, tiêu chuẩn kết nối và khả năng chịu áp suất để bảo đảm tương thích với hệ thống đường ống.

Cánh van

Cánh van, còn gọi là đĩa van hoặc cửa van, là bộ phận trực tiếp thực hiện nhiệm vụ đóng mở dòng chảy. Khi cánh van được nâng lên, đường dẫn bên trong thân van được mở. Khi cánh van hạ xuống vị trí đóng, dòng lưu chất bị ngăn lại.

Bề mặt tiếp xúc của cánh van cần phù hợp với thiết kế làm kín để hạn chế rò rỉ khi đóng. Tùy loại van, cánh van có thể được chế tạo từ vật liệu tương ứng với thân van hoặc sử dụng kết cấu làm kín riêng.

Trục van

Trục van liên kết cơ cấu vận hành với cánh van, truyền chuyển động từ tay quay đến bộ phận đóng mở. Khi người dùng xoay tay quay, trục van dịch chuyển theo cơ cấu thiết kế, giúp nâng hoặc hạ cánh van.

Trục van cần có độ bền phù hợp với lực vận hành và môi trường làm việc. Nếu trục bị ăn mòn, cong hoặc kẹt, quá trình đóng mở có thể trở nên khó khăn, thậm chí làm giảm khả năng vận hành của toàn bộ thiết bị.

Tay quay và bộ phận làm kín

Tay quay giúp người dùng điều khiển van thủ công mà không cần nguồn điện. Bộ phận làm kín có nhiệm vụ hạn chế rò rỉ lưu chất tại các vị trí tiếp xúc hoặc vị trí trục van đi qua nắp van.

Sau một thời gian sử dụng, gioăng và các chi tiết làm kín có thể bị lão hóa, mài mòn hoặc hư hỏng. Việc kiểm tra định kỳ giúp phát hiện sớm những bất thường và duy trì hiệu quả vận hành.

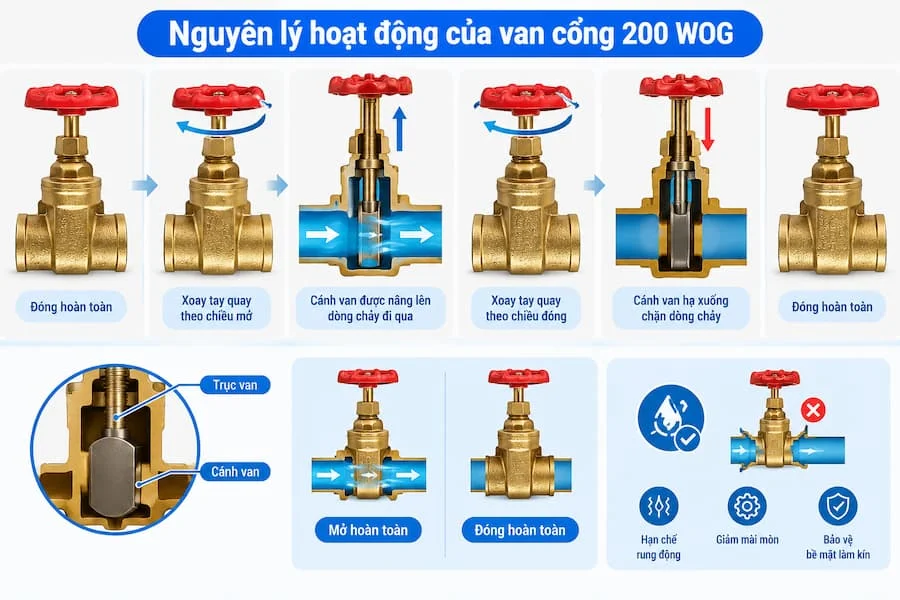

Nguyên lý hoạt động của van cổng 200 WOG

Van cổng 200 WOG hoạt động dựa trên chuyển động nâng hạ của cánh van bên trong thân. Quá trình đóng mở được thực hiện thông qua tay quay và trục van.

Khi cần mở van, người vận hành xoay tay quay theo chiều mở được quy định. Chuyển động này làm trục van dịch chuyển và nâng cánh van lên khỏi đường dẫn lưu chất. Khi cánh van đạt vị trí mở hoàn toàn, dòng chảy có thể đi qua thân van với mức tổn thất áp suất tương đối thấp.

Khi cần ngắt dòng chảy, người dùng xoay tay quay theo chiều đóng. Trục van đưa cánh van hạ xuống, tiếp xúc với bề mặt làm kín để chặn dòng lưu chất. Độ kín phụ thuộc vào tình trạng cánh van, bề mặt tiếp xúc, vật liệu làm kín và điều kiện vận hành thực tế.

Do nguyên lý hoạt động này, van cổng thường được sử dụng chủ yếu ở hai trạng thái đóng hoàn toàn và mở hoàn toàn. Việc duy trì van ở trạng thái mở một phần trong thời gian dài có thể khiến dòng chảy gây rung động, mài mòn hoặc ảnh hưởng đến bề mặt làm kín.

Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, người dùng nên cân nhắc loại van được thiết kế chuyên dụng cho chức năng điều tiết.

Ngoài ra, không nên cố xoay tay quay bằng lực quá lớn khi van bị kẹt. Cần kiểm tra nguyên nhân, tình trạng trục van và các chi tiết bên trong trước khi tiếp tục vận hành để tránh làm hỏng thiết bị.

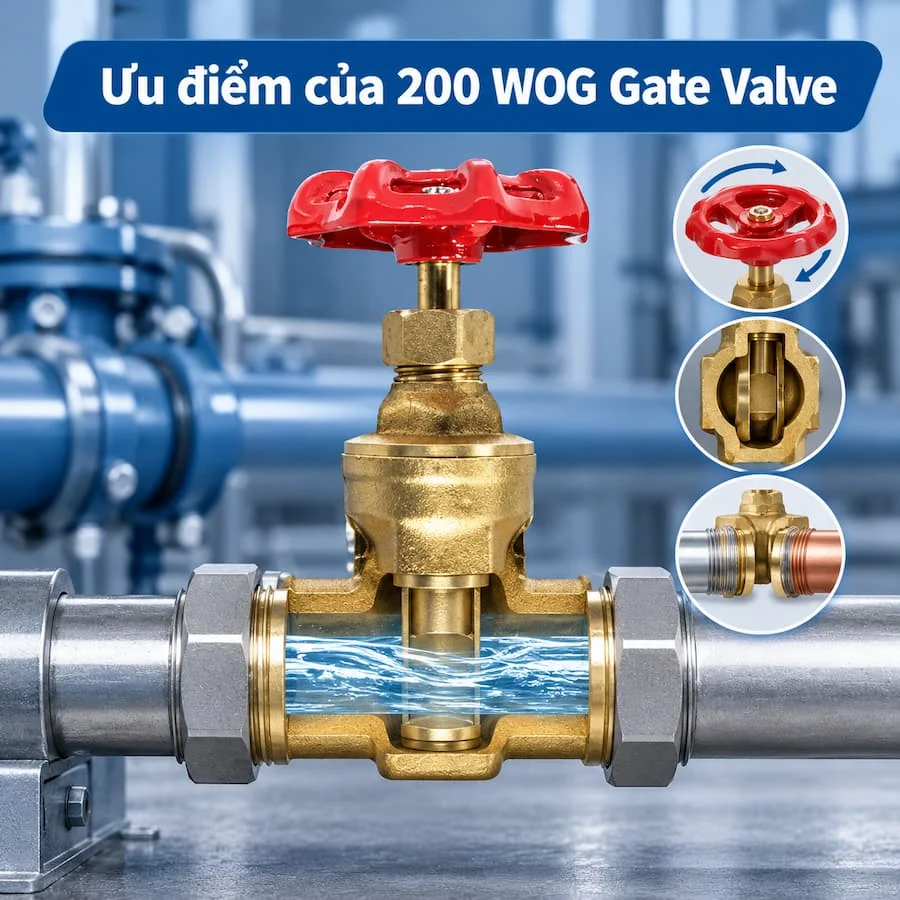

Ưu điểm của 200 WOG Gate Valve

Van cổng 200 WOG được sử dụng trong nhiều hệ thống đường ống nhờ cấu tạo tương đối đơn giản và khả năng đóng mở thuận tiện. Khi mở hoàn toàn, cánh van được nâng khỏi đường dẫn chính, giúp hạn chế cản trở dòng chảy.

Thiết bị có thể được vận hành bằng tay, không nhất thiết phải trang bị bộ truyền động điện hoặc khí nén. Điều này giúp đơn giản hóa quá trình lắp đặt, đồng thời thuận tiện cho việc kiểm tra và bảo dưỡng tại các hệ thống quy mô nhỏ.

Bên cạnh đó, van có thể được sản xuất với nhiều kích thước, vật liệu và kiểu kết nối khác nhau. Người dùng có thể lựa chọn sản phẩm phù hợp với điều kiện lắp đặt và đặc tính của môi chất.

Tuy nhiên, van cổng cũng có một số hạn chế. Quá trình đóng mở thường mất nhiều thời gian hơn so với van bi, đồng thời cần không gian thao tác cho tay quay. Khả năng làm kín và giới hạn áp suất cũng phụ thuộc vào từng thiết kế cụ thể.

Ứng dụng của van cổng 200 WOG

Hệ thống cấp nước

Van cổng 200 WOG có thể được lắp đặt trên các tuyến ống cấp nước dân dụng, hệ thống cấp nước cho tòa nhà hoặc đường ống phân phối nước có thông số phù hợp.

Thiết bị giúp cô lập từng nhánh đường ống khi cần sửa chữa, thay thế phụ kiện hoặc bảo trì hệ thống. Việc sử dụng van tại các vị trí phù hợp giúp hạn chế tình trạng phải ngắt nguồn cấp nước trên phạm vi rộng.

Hệ thống dẫn dầu

Trong một số hệ thống dẫn dầu, van cổng có thể được sử dụng để đóng mở đường ống hoặc cô lập thiết bị. Khi lựa chọn, cần xác định rõ loại dầu, nhiệt độ vận hành và khả năng tương thích của vật liệu chế tạo.

Không nên chỉ dựa vào ký hiệu WOG để kết luận van có thể sử dụng cho mọi loại dầu. Cần đối chiếu thông số kỹ thuật và giới hạn làm việc do nhà sản xuất cung cấp.

Hệ thống khí

Một số dòng van cổng 200 WOG có thể được sử dụng trong hệ thống dẫn khí nếu được thiết kế và xác nhận phù hợp. Trước khi lắp đặt, cần kiểm tra loại khí, áp suất, nhiệt độ và yêu cầu làm kín của hệ thống.

Đối với khí dễ cháy, khí độc hoặc môi chất nguy hiểm, cần lựa chọn thiết bị đáp ứng các tiêu chuẩn an toàn tương ứng, thay vì chỉ căn cứ vào mức áp suất danh nghĩa.

Hệ thống đường ống công nghiệp

Tại nhà máy, xưởng sản xuất và các công trình kỹ thuật, van cổng có thể được sử dụng trên những tuyến ống phụ trợ cần đóng mở hoặc cô lập dòng lưu chất.

Việc lựa chọn đúng loại van giúp thuận tiện cho công tác bảo trì, hạn chế gián đoạn vận hành và hỗ trợ kiểm soát dòng chảy trong hệ thống.

Cách lựa chọn 200 wog gate valve phù hợp

Để chọn đúng 200 WOG Gate Valve, người dùng cần xem xét đồng thời nhiều thông số thay vì chỉ dựa vào tên gọi sản phẩm.

• Áp suất và nhiệt độ: Xác định áp suất vận hành lớn nhất và nhiệt độ môi chất, sau đó đối chiếu với giới hạn cho phép của nhà sản xuất.

• Vật liệu chế tạo: Chọn đồng thau, đồng đúc, inox hoặc vật liệu phù hợp với đặc tính môi chất và môi trường lắp đặt.

• Kích thước kết nối: Kiểm tra kích thước DN, đường kính ống và tiêu chuẩn ren hoặc kiểu kết nối để tránh sai lệch khi lắp.

• Môi chất sử dụng: Xác nhận van tương thích với loại nước, dầu hoặc khí cụ thể.

• Nguồn gốc sản phẩm: Ưu tiên sản phẩm có thông tin nhà sản xuất, mã model và tài liệu kỹ thuật rõ ràng.

Lưu ý khi lắp đặt và bảo dưỡng

Trước khi lắp đặt, cần kiểm tra thân van, cánh van, trục van và các chi tiết làm kín. Đường ống nên được vệ sinh để loại bỏ cặn bẩn có thể gây kẹt hoặc làm hỏng bề mặt tiếp xúc.

Trong quá trình lắp, cần sử dụng dụng cụ phù hợp và tránh truyền lực quá lớn lên thân van. Sau khi hoàn thành, nên kiểm tra độ kín theo quy trình an toàn trước khi đưa hệ thống vào hoạt động.

Định kỳ kiểm tra khả năng đóng mở, tình trạng rò rỉ và dấu hiệu ăn mòn. Nếu van khó vận hành hoặc không đóng kín, cần xác định nguyên nhân và sửa chữa đúng kỹ thuật. Tuyệt đối không tháo van khi đường ống còn áp suất hoặc chứa môi chất nguy hiểm.

Kết luận

200 WOG Gate Valve là dòng van cổng được sử dụng để đóng mở và cô lập dòng lưu chất trong nhiều hệ thống đường ống. Với cấu tạo đơn giản, khả năng vận hành thủ công và nhiều lựa chọn về vật liệu, thiết bị có thể đáp ứng các nhu cầu sử dụng phù hợp trong dân dụng và công nghiệp.

Để lựa chọn chính xác, cần hiểu đúng ý nghĩa của ký hiệu 200 WOG, kiểm tra giới hạn áp suất, nhiệt độ, vật liệu và tiêu chuẩn kết nối. Việc đối chiếu tài liệu kỹ thuật của từng model trước khi mua và lắp đặt sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ và kéo dài tuổi thọ thiết bị.
