Khớp nối mềm là gì? Cấu tạo, nguyên lý hoạt động và phân loại chi tiết từ A-Z

Trong các hệ thống đường ống, máy bơm, động cơ hay dây chuyền sản xuất công nghiệp, rung động, sai lệch lắp đặt và sự giãn nở nhiệt là những vấn đề không thể tránh khỏi. Nếu không được xử lý đúng cách, chúng sẽ làm giảm tuổi thọ thiết bị, gây ồn và thậm chí dẫn đến hư hỏng nghiêm trọng. Khớp nốii mềm chính là giải pháp được sử dụng rộng rãi để giải quyết những vấn đề này. Bài viết dưới đây sẽ giúp bạn hiểu rõ khớp nốii mềm là gì, cấu tạo, nguyên lý hoạt động, cách phân loại, ưu nhược điểm và những lưu ý khi lựa chọn.

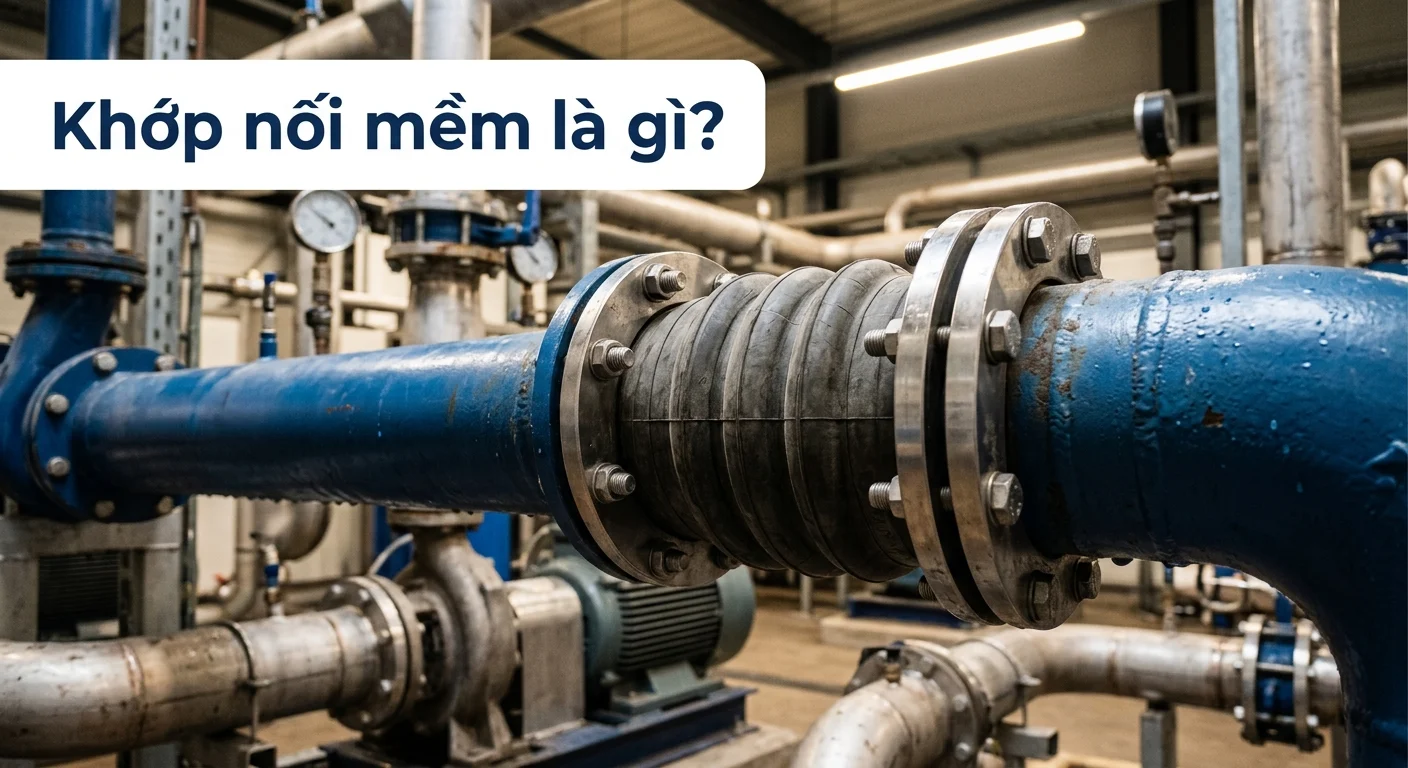

Khớp nối mềm là gì?

Khớp nốii mềm (tiếng Anh: Flexible Coupling hoặc Flexible Joint) là thiết bị cơ khí dùng để kết nối giữa hai đoạn ống, giữa trục máy với trục bị động, hoặc giữa các phụ kiện trong hệ thống. Điểm đặc trưng của thiết bị này là khả năng đàn hồi: nó cho phép hệ thống hấp thụ rung động, giảm tiếng ồn, bù trừ sai lệch trục và co giãn khi có sự thay đổi về nhiệt độ hoặc áp suất.

Nói cách khác, khớp nốii mềm đóng vai trò như một "bộ giảm chấn" nằm giữa hai bộ phận cứng, giúp bảo vệ chúng khỏi các tác động cơ học bất lợi và kéo dài tuổi thọ toàn hệ thống.

Tùy theo ứng dụng, thuật ngữ này có thể chỉ hai nhóm sản phẩm chính:

• Khớp nốii mềm đường ống: dùng trong hệ thống cấp thoát nước, PCCC, HVAC, hóa chất, khí nén...

• Khớp nốii mềm trục (khớp nối trục): dùng để truyền mô-men xoắn giữa trục động cơ và trục của máy công tác như bơm, quạt, hộp số...

Cấu tạo chung của khớp nối mềm

Tuy có nhiều kiểu dáng khác nhau, khớp nốii mềm thường có cấu tạo cơ bản gồm hai bộ phận chính.

Thân khớp nối (phần tử đàn hồi)

Đây là bộ phận trung tâm chịu trách nhiệm co giãn, uốn và hấp thụ rung động. Thân khớp được làm từ các vật liệu linh hoạt như:

• Cao su tổng hợp (EPDM, NBR, NR, Neoprene): đàn hồi tốt, giảm chấn hiệu quả, giá thành hợp lý.

• Inox (thép không gỉ): chịu nhiệt, chịu áp và chống ăn mòn tốt, thường dùng dạng ống lượn sóng.

• Vải chịu nhiệt: dùng cho hệ thống khí thải, khói nóng.

• PTFE (Teflon): chống hóa chất mạnh, chịu nhiệt cao.

Thân khớp có thể được thiết kế từ một đến nhiều lớp gia cường, chẳng hạn lưới inox bện bên ngoài hoặc các lớp bố vải bên trong, nhằm tăng khả năng chịu áp lực và độ bền.

Phần kết nối

Phần kết nối giúp liên kết khớp nốii mềm với đường ống hoặc thiết bị. Các kiểu kết nối phổ biến gồm:

• Mặt bích: phổ biến nhất, tiêu chuẩn JIS, BS, DIN, ANSI... dễ tháo lắp và bảo trì.

• Ren: thích hợp với đường ống nhỏ.

• Hàn: dùng cho hệ thống yêu cầu độ kín cao, chịu áp lớn.

• Kẹp (clamp) hoặc đầu nối nhanh: dùng trong ngành thực phẩm, dược phẩm.

Đối với khớp nối trục, cấu tạo thường gồm hai nửa moay-ơ (hub) gắn vào hai đầu trục và một phần tử đàn hồi ở giữa (vòng cao su, bánh răng nhựa, lá thép, màng kim loại...).

Nguyên lý hoạt động

Nguyên lý của khớp nốii mềm dựa trên tính chất đàn hồi và khả năng biến dạng có kiểm soát của vật liệu.

Đối với khớp nốii mềm đường ống: khi hệ thống vận hành, bơm hoặc máy nén sinh ra rung động truyền dọc theo đường ống. Phần thân đàn hồi của khớp sẽ hấp thụ năng lượng rung này, ngăn không cho nó lan sang các đoạn ống và kết cấu xung quanh. Đồng thời, khi nhiệt độ thay đổi làm ống giãn nở hoặc co lại, thân khớp sẽ biến dạng theo chiều dọc, chiều ngang hoặc góc nghiêng để bù trừ, tránh sinh ra ứng suất lớn lên mối nối.

Đối với khớp nốii mềm trục: mô-men xoắn từ trục chủ động được truyền qua phần tử đàn hồi sang trục bị động. Vì phần tử này có thể biến dạng nhẹ, khớp nối cho phép bù các sai lệch như lệch tâm, lệch góc hoặc lệch dọc trục do lắp đặt hay do biến dạng nhiệt trong quá trình làm việc. Nhờ đó, ổ bi, ổ trục và các chi tiết khác không phải chịu tải trọng phụ gây hao mòn.

Tóm lại, khớp nốii mềm thực hiện ba chức năng cốt lõi: truyền tải (lưu chất hoặc mô-men), hấp thụ rung động – giảm ồn, và bù trừ sai lệch – giãn nở.

Phân loại khớp nối mềm chi tiết

Phân loại theo vật liệu

Khớp nốii mềm cao su. Chế tạo từ cao su EPDM, NBR hoặc Neoprene, có hoặc không có lõi bố gia cường. Ưu điểm là giảm rung, chống ồn tốt, giá thành thấp, lắp đặt dễ dàng. Loại này được dùng nhiều trong hệ thống nước sạch, nước thải, điều hòa không khí, PCCC. Hạn chế là khả năng chịu nhiệt và áp suất thấp hơn so với kim loại.

Khớp nốii mềm inox. Có dạng ống lượn sóng, thường bện thêm lưới inox bên ngoài để tăng khả năng chịu áp. Loại này chịu nhiệt độ cao, chịu áp lực lớn, bền với môi trường ăn mòn, phù hợp với hơi nóng, dầu, hóa chất, khí gas.

Khớp nốii mềm PTFE. Phù hợp với ngành hóa chất, thực phẩm, dược phẩm nhờ khả năng trơ với hầu hết các hóa chất ăn mòn.

Khớp nốii mềm vải. Thường dùng cho đường ống dẫn khí, khí thải, quạt công nghiệp, nơi cần bù giãn nở lớn ở áp suất thấp.

Phân loại theo kiểu kết nối

• Khớp nốii mềm nối bích: chắc chắn, phổ biến trong công nghiệp.

• Khớp nốii mềm nối ren: gọn nhẹ, dùng cho ống đường kính nhỏ.

• Khớp nốii mềm nối hàn: độ kín cao, dùng ở điều kiện khắc nghiệt.

• Khớp nốii mềm nối clamp: tháo lắp nhanh, vệ sinh dễ dàng.

Phân loại theo hình dạng và chức năng (đường ống)

• Khớp nốii mềm một cầu (single sphere): cấu tạo đơn giản, bù lệch và giảm rung cơ bản.

• Khớp nốii mềm hai cầu (double sphere): khả năng co giãn và bù lệch lớn hơn, thường dùng sau máy bơm.

• Khớp nốii mềm giãn nở (expansion joint): chuyên bù giãn nở nhiệt theo chiều dọc.

• Khớp nốii mềm dạng ống bện: linh hoạt, dùng để nối thiết bị rung động hoặc cần uốn cong.

Phân loại khớp nối trục mềm

Trong truyền động cơ khí, khớp nốii mềm trục gồm nhiều kiểu thường gặp:

• Khớp nối vấu (jaw coupling): có phần tử đàn hồi hình sao, giảm chấn tốt, kết cấu đơn giản.

• Khớp nối chốt đàn hồi (pin coupling): truyền mô-men lớn, chịu va đập.

• Khớp nối bánh răng (gear coupling): truyền tải trọng rất cao, dùng trong máy nặng.

• Khớp nối xích (chain coupling): gọn, chịu tải tốt, dễ bảo trì.

• Khớp nối lá thép / màng kim loại (disc, diaphragm coupling): độ chính xác cao, không cần bôi trơn, phù hợp tốc độ cao.

• Khớp nối đĩa, khớp nối lưới, khớp nối cao su vòng: đáp ứng nhiều yêu cầu cụ thể về tải và độ êm.

Ưu điểm và hạn chế

Ưu điểm:

• Giảm rung động và tiếng ồn hiệu quả.

• Bù trừ sai lệch trục, sai lệch lắp đặt và giãn nở nhiệt.

• Bảo vệ máy bơm, động cơ, đường ống khỏi hư hỏng sớm.

• Lắp đặt, bảo trì thuận tiện, chi phí vận hành thấp.

• Đa dạng chủng loại, đáp ứng nhiều môi trường làm việc.

Hạn chế:

• Phần tử đàn hồi (đặc biệt là cao su) bị lão hóa theo thời gian, cần kiểm tra và thay thế định kỳ.

• Giới hạn về nhiệt độ, áp suất tùy vật liệu.

• Nếu chọn sai loại hoặc lắp sai kỹ thuật, khớp có thể giảm tuổi thọ nhanh chóng.

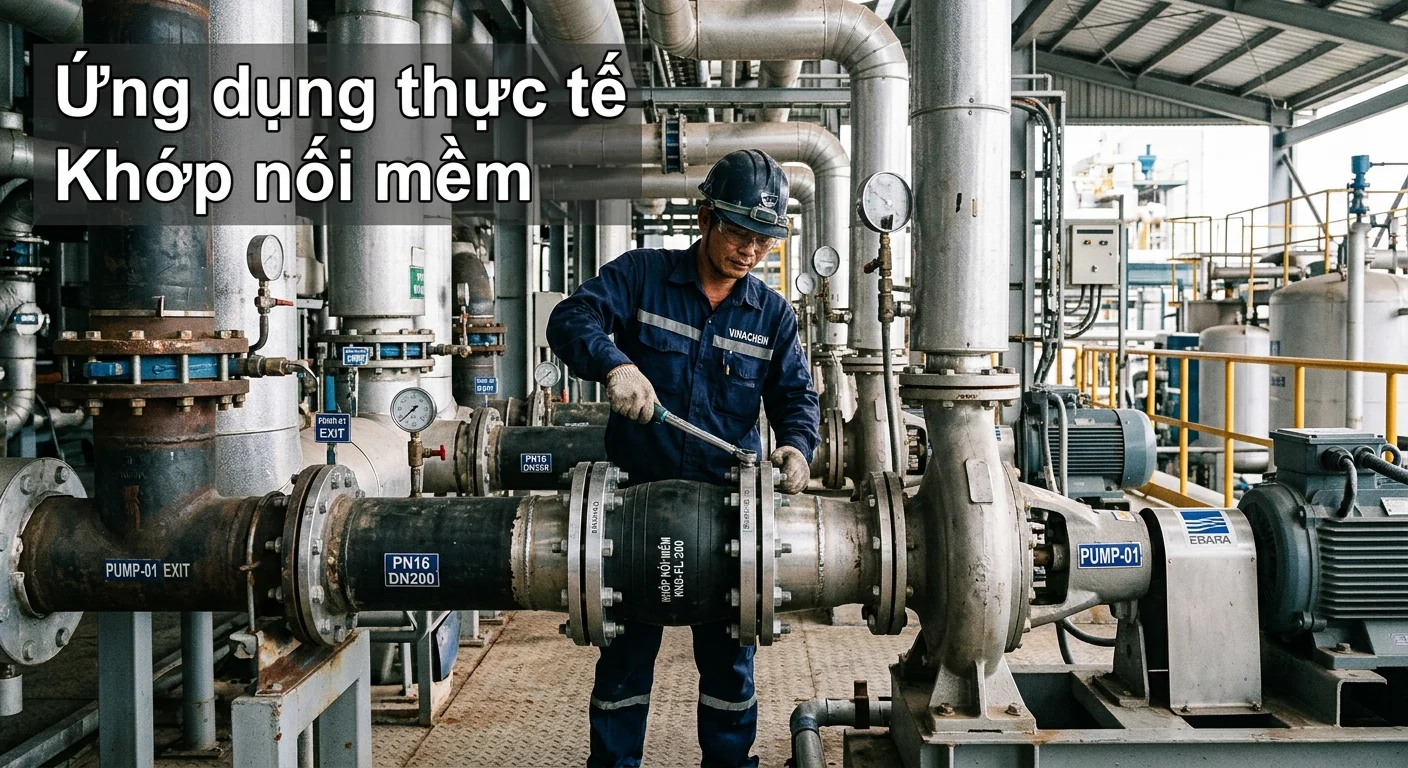

Ứng dụng thực tế

Khớp nốii mềm xuất hiện ở rất nhiều lĩnh vực:

• Hệ thống cấp thoát nước, xử lý nước thải: lắp ở đầu hút, đầu đẩy máy bơm.

• Hệ thống PCCC: giảm rung và bù lệch cho đường ống chữa cháy.

• Hệ thống điều hòa, thông gió (HVAC): nối chiller, quạt, tháp giải nhiệt.

• Công nghiệp hóa chất, dầu khí, nhiệt điện: dẫn lưu chất ăn mòn, nhiệt độ cao.

• Thực phẩm, dược phẩm: dùng loại vật liệu an toàn, kết nối clamp vệ sinh.

• Truyền động cơ khí: nối động cơ với bơm, quạt, hộp số, băng tải.

Những lưu ý khi lựa chọn và lắp đặt

1. Xác định môi trường làm việc: loại lưu chất, nhiệt độ, áp suất tối đa để chọn vật liệu phù hợp.

2. Chọn đúng kích thước và tiêu chuẩn kết nối: đường kính danh nghĩa (DN), tiêu chuẩn mặt bích (JIS, DIN, BS, ANSI).

3. Xem xét biên độ chuyển vị cần bù: độ giãn dọc, lệch ngang, lệch góc của hệ thống.

4. Lắp đúng vị trí: thường đặt gần máy bơm, máy nén hoặc các điểm có rung động và giãn nở lớn.

5. Tránh vặn xoắn khi lắp: không để khớp chịu mô-men xoắn hoặc kéo giãn quá mức ngay từ ban đầu.

6. Kiểm tra định kỳ: quan sát vết nứt, phồng rộp, rò rỉ để thay thế kịp thời.

7. Chọn nhà cung cấp uy tín: sản phẩm có chứng nhận chất lượng, thông số kỹ thuật rõ ràng.

Kết luận

Khớp nốii mềm là thành phần nhỏ nhưng giữ vai trò quan trọng trong hầu hết hệ thống đường ống và truyền động cơ khí. Nhờ khả năng giảm rung, chống ồn, bù trừ sai lệch và giãn nở nhiệt, thiết bị này giúp hệ thống vận hành ổn định, an toàn và bền bỉ hơn. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách phân loại sẽ giúp bạn lựa chọn đúng sản phẩm, tối ưu chi phí đầu tư và hạn chế sự cố trong quá trình sử dụng.
