Van 1 Chiều Bướm: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Hiện Đại

Trong vận hành hệ thống đường ống công nghiệp, việc kiểm soát hướng đi của lưu chất là yếu tố sống còn. Bạn đã bao giờ đối mặt với tình huống máy bơm vừa dừng hoạt động thì toàn bộ lưu chất trong đường ống chảy ngược về, gây ra hiện tượng rung lắc dữ dội, thậm chí làm hỏng cánh bơm và vỡ đường ống? Đây không chỉ là sự cố kỹ thuật đơn thuần mà còn kéo theo chi phí sửa chữa, bảo trì tốn kém.

Nhiều hệ thống hiện nay chỉ chú trọng lắp đặt van khóa để đóng ngắt mà vô tình bỏ qua giải pháp bảo vệ quan trọng: van một chiều bướm. Đây là thiết bị không thể thiếu giúp ngăn chặn dòng chảy ngược, bảo vệ máy bơm và kéo dài tuổi thọ cho toàn bộ hạ tầng kỹ thuật.

Van một chiều bướm có thực sự cần thiết trong hệ thống đường ống?

Trong các hệ thống cấp thoát nước hay PCCC, máy bơm thường được lắp đặt theo cụm. Khi máy bơm ngừng hoạt động đột ngột (do mất điện hoặc ngắt hệ thống), áp suất trong đường ống thay đổi khiến lưu chất có xu hướng quay ngược về phía bơm. Hiện tượng này tạo ra lực tác động ngược lên cánh quạt, gây rung lắc đường ống, tiếng ồn lớn và nguy cơ phá hủy thiết bị nghiêm trọng.

Nhiều kỹ sư vận hành thường phớt lờ thiết bị chống hồi lưu, dẫn đến việc phải thay thế máy bơm hoặc gia cố đường ống liên tục. Van một chiều bướm ra đời như một giải pháp kỹ thuật tinh gọn, hiệu quả để triệt tiêu các rủi ro này. Với khả năng đóng kín tức thì khi dòng chảy dừng, nó trở thành "chốt chặn" an toàn, đảm bảo hệ thống vận hành trơn tru và tiết kiệm chi phí bảo trì tối đa.

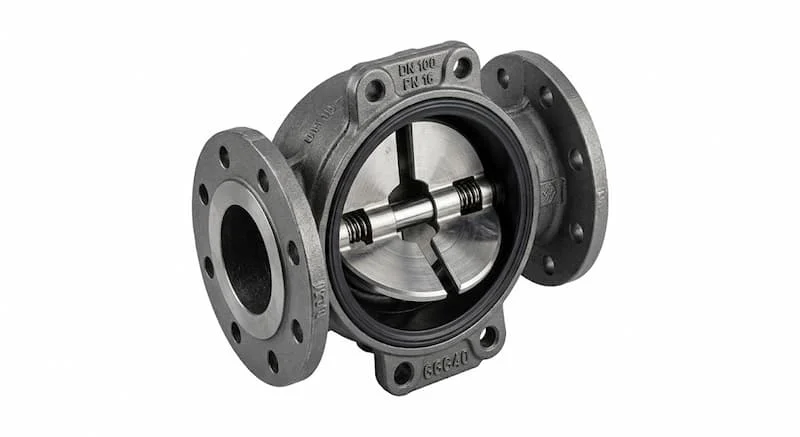

Van 1 chiều bướm là gì?

Van 1 chiều bướm là loại van chỉ cho phép lưu chất đi theo một chiều nhất định và tự động đóng khi dòng chảy đảo chiều nhằm ngăn hiện tượng hồi lưu. Đây là thiết bị thiết yếu giúp bảo vệ các thiết bị phía trước nó khỏi tác động tiêu cực của áp suất ngược.

Vai trò và đặc điểm nhận dạng

Khác với van bướm thông thường dùng để điều tiết lưu lượng, van một chiều bướm được thiết kế chuyên biệt để đóng ngắt tự động mà không cần tác động ngoại lực. Trong ngành kỹ thuật, thiết bị này còn được biết đến với các tên gọi như:

• Butterfly Check Valve

• Dual Plate Check Valve (Van một chiều đĩa kép)

• Wafer Check Valve (Van dạng kẹp)

Nhờ thiết kế nhỏ gọn, dạng kẹp (wafer), loại van này chiếm rất ít không gian lắp đặt, giúp tối ưu diện tích trong các phòng bơm chật hẹp.

Cấu tạo và nguyên lý hoạt động của van một chiều bướm

Cấu tạo van

Để đạt được hiệu suất đóng ngắt nhanh, van một chiều bướm được thiết kế tối giản nhưng chắc chắn với các bộ phận chính:

• Thân van: Thường làm từ gang, inox hoặc nhựa, thiết kế dạng vòng tròn để kẹp giữa hai mặt bích.

• Đĩa van kép: Hai cánh van hình bán nguyệt gắn trên cùng một trục.

• Trục van: Điểm tựa để đĩa van xoay chuyển.

• Lò xo hồi: Giúp đĩa van đóng lại tức thì khi dòng chảy dừng.

• Gioăng làm kín: Thường làm bằng EPDM, NBR hoặc PTFE để đảm bảo độ khít, chống rò rỉ.

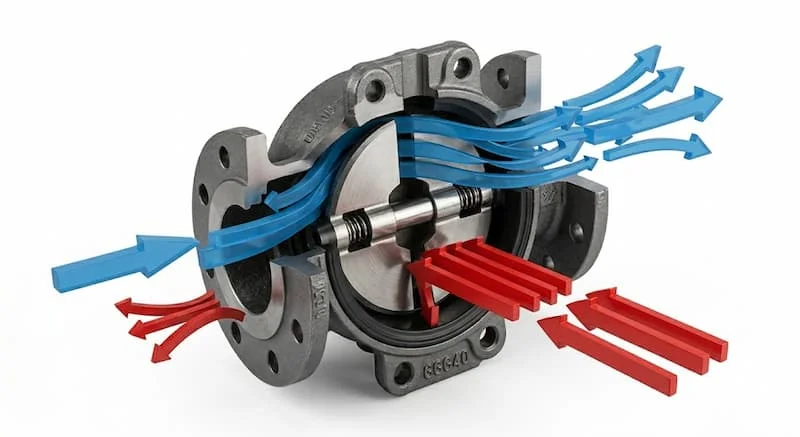

Nguyên lý hoạt động

Khi máy bơm hoạt động, áp lực dòng chảy sẽ đẩy hai đĩa van mở ra, cho phép lưu chất đi qua dễ dàng. Ngay khi máy bơm dừng lại, áp lực dòng chảy giảm xuống bằng 0, lò xo hồi sẽ ngay lập tức kéo đĩa van về vị trí đóng kín.

Thiết kế đĩa kép chính là "chìa khóa" giúp van đóng nhanh hơn các loại van một chiều lá lật truyền thống. Hành trình đóng ngắn của hai đĩa van giúp giảm thiểu hiện tượng búa nước (Water Hammer) – nguyên nhân chính gây vỡ đường ống và hỏng van trong các hệ thống áp lực cao.

Các loại van một chiều bướm phổ biến hiện nay

Theo vật liệu chế tạo

• Van một chiều bướm gang: Lựa chọn kinh tế cho các hệ thống nước sạch, nước sinh hoạt nhờ giá thành thấp và độ bền ổn định.

• Van một chiều bướm inox: Đặc tính chống ăn mòn cực tốt, phù hợp trong môi trường hóa chất, thực phẩm, dược phẩm hoặc nước có tính axit/bazơ.

• Van một chiều bướm nhựa: Trọng lượng siêu nhẹ, kháng hóa chất mạnh, thường dùng cho hệ thống tưới tiêu hoặc xử lý hóa chất công nghiệp.

Theo kiểu kết nối và môi trường

Tùy vào đặc thù đường ống, van có các kiểu kết nối Wafer (kẹp), Lug (có tai bắt bu lông) hoặc mặt bích. Về ứng dụng, thiết bị này đáp ứng linh hoạt từ hệ thống nước sạch, nước thải, hơi nóng cho đến các hệ thống khí nén công nghiệp.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Việc nắm vững thông số kỹ thuật giúp bạn chọn đúng sản phẩm, tránh lãng phí và đảm bảo vận hành bền bỉ:

• Kích thước (DN): Từ DN50, DN65, DN80 đến các hệ thống lớn như DN150, DN200, DN300.

• Áp lực làm việc (PN): Phổ biến ở mức PN10, PN16, PN25. Cần chọn mức áp lực cao hơn hoặc bằng áp suất tối đa của bơm.

• Nhiệt độ: Tùy thuộc vào gioăng làm kín. EPDM/NBR phù hợp với nước sạch, trong khi PTFE (Teflon) chịu được nhiệt độ cao và hóa chất.

• Tiêu chuẩn kết nối: Phải khớp với tiêu chuẩn mặt bích của hệ thống như JIS, DIN, ANSI hoặc BS để đảm bảo lắp đặt kín khít, không bị rò rỉ tại các khớp nối.

So sánh van một chiều bướm với các loại van một chiều khác

Tại sao van một chiều bướm được ưu tiên trong hệ thống hiện đại?

Trong các thiết kế kỹ thuật hiện đại, không gian lắp đặt ngày càng bị hạn chế. Van một chiều bướm chiếm ưu thế nhờ thiết kế mỏng (wafer), không tốn diện tích, giúp giảm tải trọng cho giá đỡ đường ống. Hơn nữa, việc bảo trì, thay thế cũng trở nên đơn giản hơn nhiều so với các loại van lá lật cồng kềnh. Chi phí đầu tư ban đầu thấp, cộng với tuổi thọ cao nhờ thiết kế giảm chấn, khiến đây là khoản đầu tư thông minh cho bất kỳ hệ thống quản lý lưu chất nào.

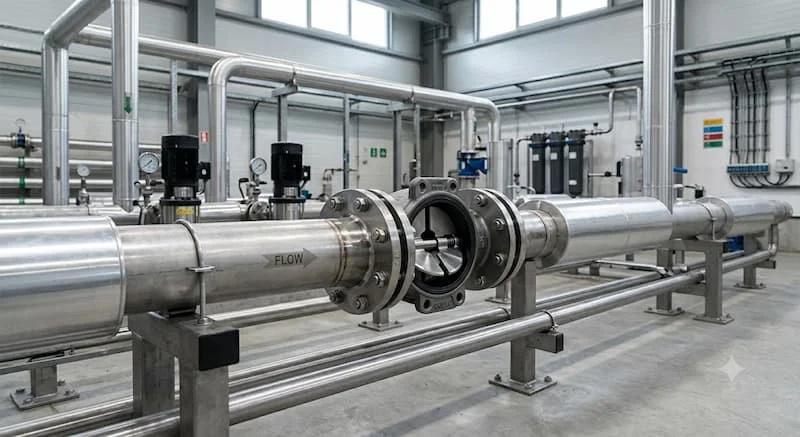

Ứng dụng thực tế

• Hệ thống cấp nước: Tòa nhà, chung cư, nhà máy sản xuất cần áp lực ổn định.

• Hệ thống PCCC: Thiết bị bắt buộc trên đường ống bơm cứu hỏa để đảm bảo áp suất dự phòng.

• Nhà máy công nghiệp: Ngành thực phẩm, dược phẩm và xử lý hóa chất.

• Hệ thống HVAC: Điều khiển lưu chất trong các hệ thống Chiller và Cooling Tower.

Hướng dẫn lựa chọn van một chiều bướm phù hợp

Để hệ thống vận hành hoàn hảo, hãy thực hiện theo quy trình 5 bước:

1. Xác định lưu chất: Nước, hơi, khí hay hóa chất?

2. Kích thước: Đo đạc chính xác đường kính ống (DN).

3. Áp suất: Kiểm tra áp lực tối đa của bơm (PN).

4. Vật liệu: Chọn gang, inox hay nhựa dựa trên môi trường lắp đặt.

5. Tiêu chuẩn: Đảm bảo khớp với tiêu chuẩn mặt bích hệ thống.

Checklist trước khi mua:

• Môi trường sử dụng và nhiệt độ ổn định.

• Áp suất vận hành tối đa.

• Kích thước (DN) phù hợp.

• Tiêu chuẩn kết nối mặt bích.

• Thương hiệu uy tín và chế độ bảo hành.

FAQ: Câu hỏi thường gặp về van một chiều bướm

1. Van 1 chiều bướm có lắp đứng được không?

Có, bạn hoàn toàn có thể lắp đứng, nhưng cần tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất về chiều dòng chảy để đảm bảo lò xo hoạt động đúng chức năng.

2. Van một chiều bướm dùng cho nước thải được không?

Được, nhưng nên ưu tiên chọn van gang phủ epoxy hoặc inox để chống ăn mòn và giảm thiểu sự bám dính của cặn bẩn.

3. Van một chiều bướm có gây giảm áp suất không?

Có, nhưng tổn thất là cực kỳ nhỏ nhờ thiết kế đĩa van mỏng và diện tích lưu thông lớn, không đáng kể so với các loại van truyền thống.

4. Bao lâu nên bảo trì van một lần?

Thông thường từ 6–12 tháng/lần tùy vào tần suất vận hành và độ sạch của lưu chất trong đường ống.

Kết luận

Van 1 chiều bướm không chỉ là một thiết bị phụ trợ mà là "lá chắn" bảo vệ hệ thống của bạn khỏi các sự cố hồi lưu và búa nước. Với sự tối ưu về thiết kế, trọng lượng nhẹ và khả năng chống búa nước vượt trội, đây là lựa chọn hàng đầu cho hệ thống cấp thoát nước, PCCC và công nghiệp. Việc lựa chọn đúng vật liệu, kích thước và tiêu chuẩn kết nối sẽ giúp bạn tối ưu hóa hiệu suất và tuổi thọ cho hệ thống.
