Hướng Dẫn Kỹ Thuật Lựa Chọn Và Ứng Dụng Globe Valve 2 Inch Trong Công Nghiệp

Vì sao nhiều hệ thống công nghiệp sử dụng globe valve 2 inch?

Trong môi trường vận hành sản xuất hiện đại, bài toán kiểm soát dòng chảy luôn đòi hỏi độ chính xác tuyệt đối. Thực tế tại các nhà máy, nhiều kỹ sư phải đối mặt với tình trạng hệ thống đường ống cần kiểm soát lưu lượng ổn định ở các trạng thái mở một phần, nhưng các dòng van thông thường lại không đáp ứng được. Việc sử dụng các loại van đóng mở nhanh như van bi trong trường hợp này thường vô tình gây ra hiện tượng sốc áp, tạo áp lực đột ngột lên thành ống. Khi dòng chảy của môi chất như hơi nóng, dầu hay hóa chất cần điều tiết một cách mịn màng và chính xác, hệ thống bắt buộc phải cần tới một thiết bị chuyên dụng hơn.

Chính vì lý do đó, dòng globe valve 2 inch (van cầu kích thước 2 inch) luôn là sự lựa chọn ưu tiên hàng đầu tại các vị trí phân phối lưu chất. Thiết bị này được giới chuyên môn đánh giá cao nhờ khả năng điều tiết dòng chảy cực tốt, độ kín khít khi khóa van ở mức tuyệt đối và khả năng vận hành ổn định dưới áp lực cao trong thời gian dài.

Tuy nhiên, trong thực tế kỹ thuật, không phải ai cũng hiểu rõ cấu tạo cơ khí phức tạp bên trong dòng van này. Nhiều đơn vị thu mua hoặc thợ lắp đặt vẫn chọn sai chủng loại vật liệu, hoặc ứng dụng sai môi trường lưu chất dẫn đến việc van bị mài mòn nhanh chóng, gây rò rỉ rách bệ van và làm gián đoạn toàn bộ dây chuyền sản xuất. Để tối ưu hóa hiệu suất, việc phân tích chi tiết các đặc tính kỹ thuật của thiết bị là điều không thể bỏ qua.

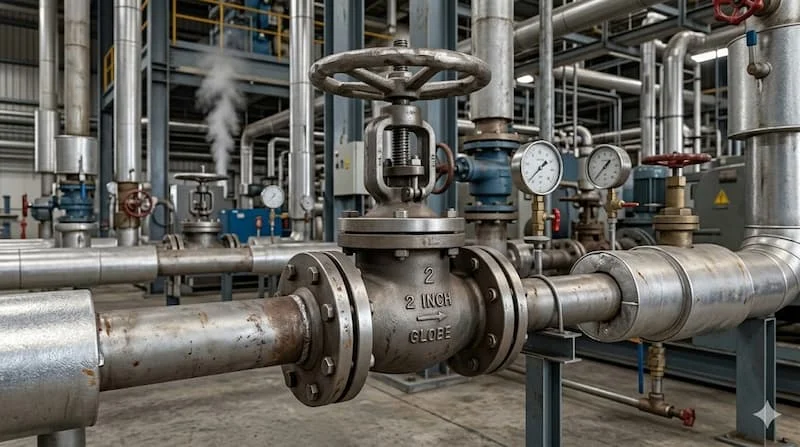

Globe valve 2 inch là gì?

Về mặt thuật ngữ ngành cơ khí dòng chảy, globe valve 2 inch là cách gọi dòng van cầu có đường kính cổng thoát lưu chất danh nghĩa đạt 2 inch, tương đương với kích thước thông số DN50 trong hệ tiêu chuẩn quốc tế. Đây là dòng van công nghiệp có thiết kế chuyên biệt, không chỉ phục vụ cho việc đóng hoặc ngắt dòng đơn thuần mà chức năng cốt lõi nhất của nó là điều tiết lưu lượng và kiểm soát áp suất của môi chất một cách tuyến tính.

Điểm phân biệt dòng van này với van cổng hay van bi nằm ở cấu tạo đặc trưng với phần thân van phình to dạng hình cầu, bên trong được chia làm hai nửa bởi một vách ngăn có lỗ mở (gọi là seat - bệ van). Cơ chế đóng ngắt được thực hiện thông qua một đĩa van (disc) di chuyển tịnh tiến lên xuống vuông góc với bệ van dưới sự điều khiển của trục ren.

Nguyên lý hoạt động của globe valve

Cơ chế vận hành của dòng van này dựa trên sự chuyển động tuyến tính của đĩa van. Khi người vận hành xoay vô lăng tay quay (handwheel), lực momen xoắn sẽ tác động trực tiếp làm quay trục van (stem). Trục van truyền động tịnh tiến và nâng lên hoặc hạ xuống đĩa van ra khỏi bệ van (seat) để thay đổi diện tích khoảng trống ở cổng thoát, từ đó điều tiết chính xác lượng môi chất đi qua.

Để hiểu sâu hơn về mặt kỹ thuật, chúng ta cần làm rõ hai câu hỏi lớn về cơ lý dòng chảy:

• Vì sao globe valve điều tiết tốt hơn ball valve? Ở van bi (ball valve), tâm bi xoay góc 90 độ khiến diện tích mở thay đổi rất lớn và không đều ở các góc nhỏ, dễ gây mài mòn cục bộ. Trong khi đó, ở van cầu, khoảng cách giữa đĩa van và bệ van thay đổi tỷ lệ thuận đồng đều theo từng vòng quay của trục ren, cho phép người vận hành căn chỉnh lưu lượng mịn đến từng milimet.

• Vì sao áp suất qua van cầu bị giảm nhiều hơn? Do kết cấu vách ngăn bên trong thân van, dòng lưu chất khi đi vào bắt buộc phải bẻ hướng đi lên rồi lại bẻ hướng đi ngang để thoát ra ngoài. Việc chuyển hướng liên tục này tạo ra lực cản thủy lực lớn, dẫn đến hiện tượng sụt giảm áp suất (tụt áp) cao hơn các dòng van thẳng.

Vì sao kích thước 2 inch được dùng phổ biến?

Kích thước 2 inch (DN50) được coi là "tỷ lệ vàng" trong thiết kế hệ thống đường ống bởi nó phù hợp hoàn hảo cho các hệ thống phụ trợ vừa và nhỏ tại nhà máy. Kích thước này vừa đủ nhỏ gọn để dễ dàng vận chuyển, lắp đặt bằng tay mà không cần hệ thống cẩu trục phức tạp, nhưng lại vừa đủ lớn để đảm bảo một lưu lượng môi chất ổn định cho các thiết bị máy móc đầu cuối. Do đó, dòng van này có ứng dụng cực kỳ đa dạng từ hệ thống HVAC, đường hơi nóng boiler, đường cấp nước sạch cho đến các đường dẫn dầu nóng nội bộ.

Các loại globe valve 2 inch phổ biến

Dựa vào vật liệu chế tạo thân van, thiết bị được chia thành các dòng sản phẩm riêng biệt nhằm tối ưu hóa cho từng môi trường lưu chất cụ thể:

Cast iron globe valve (Van cầu gang)

Đây là dòng van sử dụng vật liệu gang đúc (gang xám hoặc gang cầu). Sản phẩm có ưu điểm là giá thành rất tốt và khả năng hấp thụ rung động tốt. Van cầu gang thường được ứng dụng phổ biến cho các hệ thống cấp thoát nước thông thường và hệ thống điều hòa thông gió HVAC không có yêu cầu khắt khe về nhiệt độ quá cao.

Stainless steel globe valve (Van cầu inox)

Được đúc từ các mác thép không gỉ cao cấp như SUS304 hoặc SUS316, dòng van này có khả năng chống ăn mòn hóa học cực cao và chịu được nhiệt độ cao mà không bị biến tính. Đây là lựa chọn bắt buộc cho các hệ thống dẫn hóa chất, dung môi ăn mòn mạnh, hoặc trong ngành công nghiệp thực phẩm, dược phẩm sạch.

Brass globe valve (Van cầu đồng)

Dòng van này thường sử dụng kiểu kết nối ren, chế tạo từ đồng thau. Nhờ đặc tính chống rỉ sét tự nhiên trong môi trường nước và dễ gia công, van cầu đồng thường xuất hiện ở các hệ thống cấp nước sạch dân dụng hoặc các nhánh ống phụ trợ quy mô nhỏ của nhà xưởng.

Forged steel globe valve (Van cầu thép rèn)

Đối với các môi trường làm việc khắc nghiệt nhất, van thép rèn là giải pháp tối ưu. Nhờ cấu trúc tinh thể kim loại đặc chắc sau quá trình ép rèn áp lực cao, dòng van này chịu được mức áp lực cực cao và môi trường hơi nóng công nghiệp (steam) có nhiệt độ lên tới hàng trăm độ C mà không bị nứt vỡ.

Thông số kỹ thuật cần quan tâm

Khi tiến hành bóc tách khối lượng và lựa chọn thiết bị cho bản vẽ thiết kế, kỹ sư cơ điện bắt buộc phải đối chiếu chính xác các thông số kỹ thuật cốt lõi sau:

• Kích thước tiêu chuẩn: Định danh chính xác là 2 inch hoặc DN50 (đường kính ngoài ống tương đương khoảng 60mm).

• Áp suất định mức (Pressure Rating): Tùy thuộc vào áp suất thiết kế của đường ống để chọn tiêu chuẩn chịu áp như PN16 (16 bar), PN25 (25 bar) hoặc phân khúc cao cấp như Class 150, Class 300.

• Nhiệt độ làm việc: Cần làm rõ nhiệt độ cực đại của môi chất. Hệ thống hơi nước (steam) thường đòi hỏi van chịu nhiệt từ 200°C đến hơn 400°C.

• Kiểu chuẩn kết nối:

  • Flanged (Kết nối mặt bích): Dành cho đường ống chịu áp lực lớn, yêu cầu độ tháo lắp định kỳ cao.

  • Threaded (Kết nối ren): Thường áp dụng cho các dòng van đồng hoặc inox cỡ nhỏ, lắp đặt nhanh.

• Vật liệu bệ làm kín (Seat material): Có thể là đệm kim loại đồng, inox (Metal seat) cho hệ hơi nóng hoặc đệm mềm PTFE/Teflon cho hệ chất lỏng nhiệt độ thấp.

• Tiêu chuẩn chế tạo: Đảm bảo kiểu kết nối mặt bích hoặc ren trùng khớp với tiêu chuẩn toàn hệ thống như ANSI (Mỹ), JIS (Nhật Bản) hoặc DIN (Đức).

So sánh globe valve với ball valve và gate valve

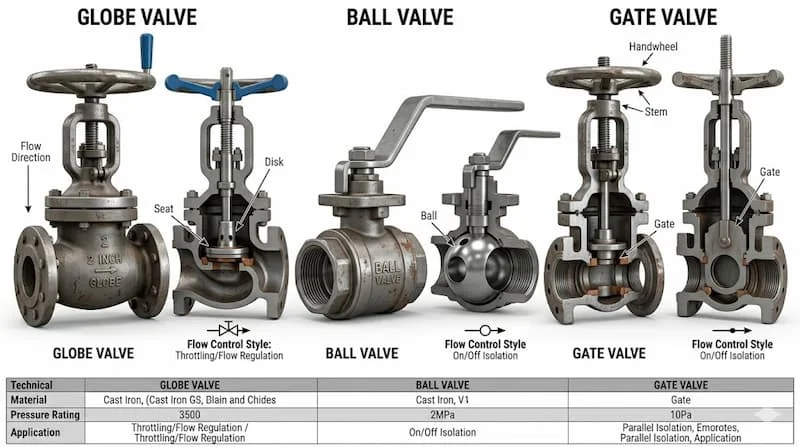

Để có cái nhìn tổng quan giúp tối ưu hóa việc chọn mua vật tư, hãy tham khảo bảng so sánh chi tiết dưới đây:

Vì sao globe valve tạo tổn thất áp suất cao hơn?

Như đã phân tích ở phần nguyên lý, nhược điểm cố hữu của van cầu là tạo ra độ sụt áp lớn trên đường ống. Nguyên nhân là do cấu trúc dòng chảy buộc phải đổi hướng hai lần liên tiếp theo hình chữ S bên trong thân van để đi qua bệ van. Thêm vào đó, kết cấu của tổ hợp seat và disc tạo ra một rào cản khí động học thu hẹp không gian chuyển động tự do của dòng lưu chất.

Tuy nhiên, việc đánh đổi tổn thất áp suất này mang lại những giá trị kỹ thuật vô cùng lớn. Đổi lại, hệ thống của bạn sẽ có khả năng điều tiết lưu lượng cực kỳ chính xác ở mọi dải tần suất, và vận hành ổn định hơn rất nhiều, triệt tiêu hoàn toàn hiện tượng rung lắc hay va đập thủy lực khi thay đổi trạng thái đóng mở của dòng lưu chất.

Globe valve 2 inch được dùng ở đâu?

Nhờ những ưu điểm vượt trội về khả năng điều tiết, dòng van cầu kích cỡ DN50 này là mảnh ghép không thể thiếu trong nhiều hệ thống:

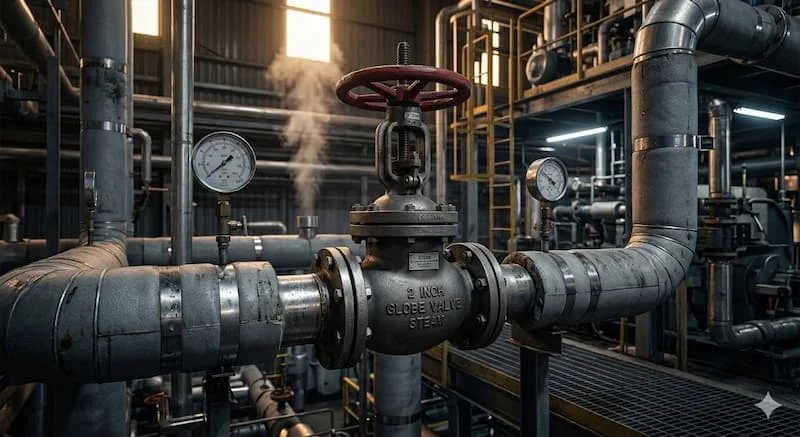

• Hệ thống hơi nóng (Steam): Đây là môi trường ứng dụng đỉnh cao của dòng steam globe valve. Thiết bị giúp điều chỉnh lượng hơi nhiệt cấp vào các buồng sấy, lò hơi một cách cực kỳ mịn màng.

• Hệ thống HVAC: Điều tiết lưu lượng nước lạnh hoặc nước nóng tuần hoàn đến các tháp giải nhiệt, dàn trao đổi nhiệt AHU/FCU nhằm kiểm soát nhiệt độ phòng chính xác.

• Đường nước công nghiệp: Ứng dụng tại các nhánh phân phối nước sản xuất của nhà máy, nơi cần khống chế tốc độ dòng chảy cố định.

• Hệ thống dầu nóng (Thermal Oil): Lắp đặt trên các đường ống truyền nhiệt bằng dầu của nhà máy dệt nhuộm, bao bì, nơi môi chất có nhiệt độ cực cao.

• Nhà máy thực phẩm và hóa chất: Sử dụng dòng van cầu inox để kiểm soát định lượng chiết rót chất lỏng hoặc nồng độ dung chất trong các bồn chứa.

Khi nào nên dùng globe valve thay vì ball valve?

Bạn bắt buộc phải lựa chọn van cầu khi hệ thống yêu cầu việc vận hành điều tiết tăng giảm lưu lượng liên tục thay vì chỉ đóng hoặc mở hoàn toàn. Ngoài ra, khi đường ống chạy dòng lưu chất tốc độ cao và bạn cần tránh hiện tượng hiện tượng búa nước (water hammer) gây vỡ ống, hay khi cần kiểm soát áp lực đầu ra một cách chính xác tuyệt đối thì van cầu là giải pháp không thể thay thế bằng van bi.

Sai lầm phổ biến khi chọn globe valve 2 inch

• Chọn sai vật liệu chế tạo: Lắp van gang cho đường hơi nóng áp suất cao vượt ngưỡng, dẫn đến nứt vỡ thân van do sốc nhiệt.

• Dùng cho lưu lượng quá lớn: Cố tình ép dòng lưu chất có tốc độ dòng chảy cực cao đi qua khiến hệ thống bị sụt áp nghiêm trọng sau van.

• Không kiểm tra dải nhiệt độ tối đa: Chọn đệm làm kín bằng cao su thông thường cho hệ hơi khiến đệm bị chảy nhão sau vài giờ chạy máy.

• Lắp sai chiều dòng chảy: Bỏ qua hướng mũi tên đúc trên thân van, lắp ngược khiến áp lực lưu chất đẩy từ trên đĩa xuống, gây rò rỉ và kẹt van.

• Chọn sai tiêu chuẩn mặt bích: Mua van tiêu chuẩn JIS lắp vào đường ống tiêu chuẩn ANSI khiến các tâm lỗ bu-lông không khớp nhau.

Hướng dẫn chọn globe valve 2 inch phù hợp

Để đảm bảo thiết bị mua về hoạt động trơn tru và tương thích 100% với hệ thống, quy trình lựa chọn cần tuân theo 5 bước tiêu chuẩn sau:

• Bước 1: Xác định chính xác bản chất môi chất: Làm rõ môi chất chảy qua van là nước sạch, hơi nước nóng (steam), dầu truyền nhiệt hay khí nén để chọn dòng van phù hợp.

• Bước 2: Kiểm tra áp suất và nhiệt độ tối đa: Thu thập thông số áp suất đỉnh và nhiệt độ vận hành thực tế nhằm chọn đúng nhóm áp suất (PN16/PN25) và dải nhiệt chịu đựng.

• Bước 3: Chọn vật liệu cấu tạo thân van: Cân đối giữa bài toán chi phí và kỹ thuật để đưa ra quyết định chọn vật liệu thân van bằng gang, thép rèn hay inox.

• Bước 4: Kiểm tra đồng bộ tiêu chuẩn kết nối: Đo đạc khoảng cách tâm lỗ bích, độ dày mặt bích để đảm bảo thiết bị đồng bộ theo chuẩn DIN, JIS hay ANSI của đường ống.

• Bước 5: Ưu tiên các thương hiệu có uy tín: Lựa chọn sản phẩm từ các nhà sản xuất có danh tiếng lâu năm trên thị trường vật tư công nghiệp để đảm bảo độ chuẩn xác về cơ khí.

Checklist trước khi mua globe valve 2 inch

Hãy sử dụng bảng checklist dưới đây để kiểm tra lại toàn bộ thông số kỹ thuật trước khi bạn phê duyệt đơn hàng vật tư:

• Thiết bị có chính xác là size DN50 / 2 inch đường kính cổng thoát không?

• Kiểu kết nối và tiêu chuẩn mặt bích (JIS 10K, ANSI 150, DIN PN16) đã đồng bộ hoàn toàn với bích hàn trên ống chưa?

• Chỉ số áp suất chịu đựng của thân van đã đạt yêu cầu an toàn của phòng kỹ thuật chưa?

• Vật liệu bệ van và đĩa van (Seat material) có khả năng kháng lại sự ăn mòn và chịu nhiệt của môi chất không?

• Hàng hóa có đầy đủ chứng chỉ nguồn gốc xuất xứ và chứng nhận chất lượng (CO/CQ) hợp pháp không?

• Nhà cung cấp có cam kết chính sách bảo hành rõ ràng (tối thiểu 12 tháng) bằng văn bản không?

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật nhằm tăng tuổi thọ van

Khi tiến hành lắp đặt, thao tác quan trọng nhất là phải đặt van đúng theo chiều mũi tên (flow arrow) đúc nổi trên thân van – hướng lưu chất đi từ dưới bệ van đi lên đĩa van. Khi siết các bu-lông mặt bích, cần siết đều tay theo hình ngôi sao và không được siết quá lực cố định để tránh làm biến dạng gioăng đệm bích.

Về quy trình bảo trì, kỹ sư cần lên lịch kiểm tra bệ van (seat) định kỳ từ 6-12 tháng nhằm phát hiện sớm các vết xước do cặn bẩn cọ xát. Thường xuyên tiến hành vệ sinh cặn bẩn lắng đọng trong lòng van và tra mỡ bôi trơn chuyên dụng lên phần trục ren (stem) để tay quay luôn vận hành nhẹ nhàng, không bị kẹt cứng. Nếu phát hiện rò rỉ ở cổ van, hãy siết chặt nhẹ phần ốc packing (gioăng cổ trục) hoặc thay thế lớp tết chèn mới.

FAQ về globe valve 2 inch

Kích thước globe valve 2 inch tương đương với thông số DN bao nhiêu?

Trong hệ tiêu chuẩn ống công nghiệp quốc tế, kích thước danh nghĩa 2 inch tương đương chính xác với thông số DN50 (đường kính ngoài của đường ống sử dụng dao động khoảng 60mm).

Dòng van cầu này có thể sử dụng để điều tiết lưu lượng liên tục được không?

Hoàn toàn được. Đây chính là ưu điểm lớn nhất và là công năng cốt lõi của globe valve, vượt trội hoàn toàn so với van bi hay van cổng nhờ cơ chế đĩa tịnh tiến tuyến tính.

Globe valve có phải là lựa chọn phù hợp cho hệ thống hơi nóng (steam) không?

Rất phù hợp. Đặc biệt là dòng van cấu tạo từ thép rèn hoặc inox chuyên dụng cho hệ hơi (steam globe valve), đây là thiết bị chịu nhiệt và chịu áp lực cực tốt giúp kiểm soát hơi nóng an toàn.

Vì sao dòng van cầu này lại bị tụt áp suất nhiều hơn các dòng van khác?

Do kết cấu hình chữ S bên trong thân van bắt buộc dòng lưu chất phải chuyển hướng đột ngột hai lần liên tiếp, tạo ra lực ma sát và cản thủy lực lớn dẫn đến hiện tượng sụt áp.

Nên chọn mua van cầu chất liệu inox hay chất liệu gang cho nhà máy?

Việc này phụ thuộc vào tính chất môi chất. Nếu lưu chất là nước sạch hoặc khí thông thường, hãy chọn van gang để tối ưu chi phí. Nếu môi chất là hóa chất ăn mòn hoặc thực phẩm sạch, van inox là lựa chọn bắt buộc.

Globe valve 2 inch là lựa chọn tối ưu cho hệ thống cần điều tiết lưu lượng

Tựu trung lại, dòng globe valve 2 inch đóng vai trò là mắt xích kỹ thuật cốt lõi trong bất kỳ hệ thống đường ống công nghiệp nào đòi hỏi khắt khe về tính chính xác của dòng chảy. Bằng khả năng điều tiết lưu lượng tuyến tính cực kỳ chính xác, độ kín khít cơ học tuyệt đối khi khóa dòng và sự vận hành bền bỉ trước các hiện tượng sốc áp, thiết bị này giúp bảo vệ toàn diện cho hệ thống máy móc của bạn. Sự đa dạng về chủng loại vật liệu và tiêu chuẩn chế tạo giúp thiết bị dễ dàng tương thích với mọi kiến trúc hạ tầng nhà máy.

Bất kỳ sự chủ quan nào trong khâu lựa chọn thông số van đều có thể dẫn đến nguy cơ rò rỉ dung chất nguy hiểm hoặc làm giảm tuổi thọ của toàn bộ hệ thống đường ống. Hãy đầu tư đúng chuẩn ngay từ bước thiết kế ban đầu!
