Hướng Dẫn Kỹ Thuật Lựa Chọn Và Lắp Đặt 5 16 Ball Valve Cho Hệ Thống Đường Ống Mini

Vì sao 5/16 ball valve được dùng nhiều trong hệ thống mini?

Trong các thiết kế cơ khí và hệ thống điều khiển lưu chất thu nhỏ, việc kiểm soát dòng chảy luôn đòi hỏi những linh kiện có kích thước tối ưu nhưng phải đảm bảo hiệu suất vận hành tuyệt đối. Thực tế vận hành cho thấy, khi bạn đối mặt với một hệ thống tubing cỡ nhỏ cần kiểm soát dòng chảy linh hoạt, việc sử dụng các dòng van công nghiệp cỡ lớn là điều hoàn toàn bất khả thi. Tương tự, một đường dẫn nhiên liệu (fuel line) trên động cơ hay các hệ thống khí nén tự chế DIY pneumatic system đều đòi hỏi một loại van ngắt vừa compact, vừa có khả năng phản hồi chính xác tức thì.

Đó là lý do vì sao dòng 5 16 ball valve (van bi kích thước 5/16 inch) đang ngày càng được ứng dụng rộng rãi và trở thành sự lựa chọn hàng đầu của giới kỹ thuật. Dòng van bi siêu nhỏ này được ưa chuộng nhờ ba ưu điểm cốt lõi: kiểu dáng cực kỳ nhỏ gọn phù hợp với không gian hẹp, khả năng làm kín tuyệt đối ngăn chặn mọi sự rò rỉ của vi lưu chất, và cơ chế đóng mở nhanh giúp cô lập dòng chảy chỉ trong tích tắc.

Dù sở hữu cấu trúc tiện lợi, nhưng trong thực tế, rất nhiều người dùng vẫn thường xuyên nhầm lẫn kích thước đường kính của van, chọn sai vật liệu cấu tạo so với tính chất của môi chất, hoặc lắp sai chuẩn đầu nối fitting. Những sai sót mang tính hệ thống này không chỉ làm giảm tuổi thọ của van mà còn có thể gây ra các sự cố rò rỉ áp suất nghiêm trọng, làm ảnh hưởng đến hiệu suất của toàn bộ cụm máy móc.

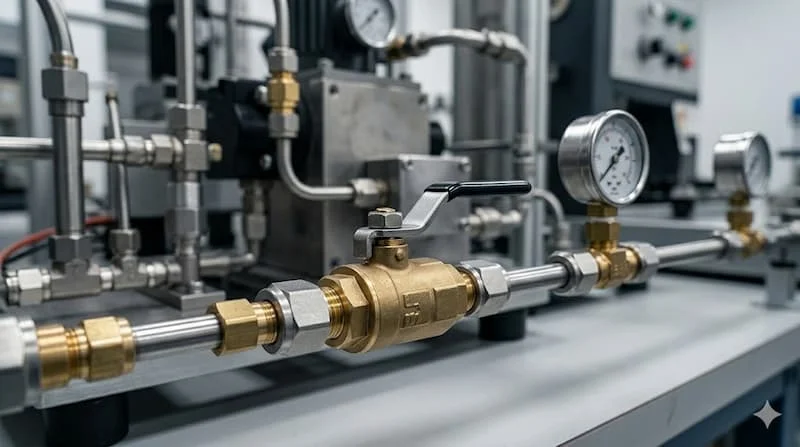

5 16 ball valve là gì?

Về mặt thuật ngữ kỹ thuật trong ngành lưu chất, 5 16 ball valve là dòng van bi có kích thước cổng ren hoặc đầu nối danh nghĩa đạt 5/16 inch. Đây là một thiết bị cơ khí siêu nhỏ, đảm nhận chức năng đóng/ngắt dòng chảy và kiểm soát hướng đi của lưu chất (bao gồm cả chất lỏng và chất khí) bên trong các mạch dẫn thu nhỏ.

Nhờ cấu trúc gọn nhẹ và độ chính xác cơ khí cao, loại van bi này là linh kiện không thể thiếu, thường được dùng cho các đường ống mềm dẻo (tubing nhỏ), hệ thống fuel line của động cơ, mạch điều khiển khí nén tự động, hay các hệ thống cấp nước mini system trong phòng thí nghiệm và đời sống dân dụng.

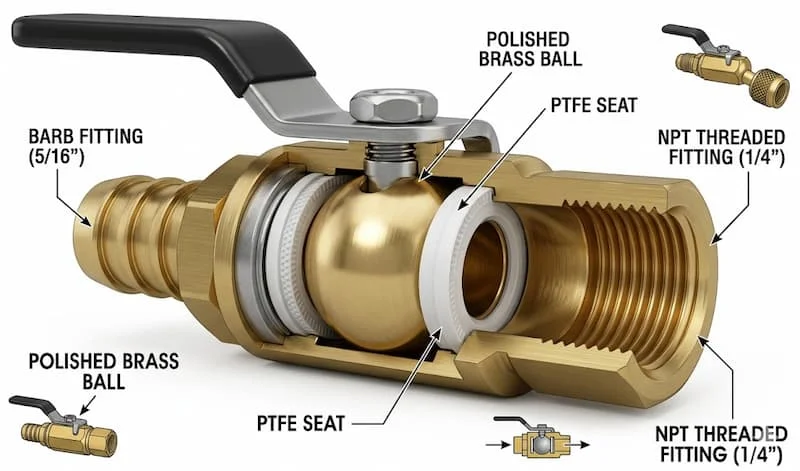

Nguyên lý hoạt động của ball valve

Cấu trúc cơ học bên trong của van dựa trên một viên bi kim loại được đục lỗ xuyên tâm đặt cố định giữa hai vòng đệm làm kín. Van vận hành theo cơ chế xoay tay gạt một góc góc 90 độ (quarter-turn):

• Khi lỗ xuyên tâm xoay song song với đường ống: Dòng lưu chất đi xuyên qua lòng bi một cách tự do, van ở trạng thái mở hoàn toàn.

• Khi lỗ xuyên tâm xoay vuông góc với đường ống: Phần vách đặc của viên bi sẽ ép chặt vào bề mặt gioăng, chặn đứng hoàn toàn dòng lưu chất.

Lý do khiến van bi mini được đánh giá cao hơn các dòng van khác là nhờ khả năng đóng mở cực kỳ nhanh chóng nhờ hành trình gạt ngắn. Bên cạnh đó, áp lực của dòng lưu chất khi ép vào viên bi sẽ đẩy viên bi tì chặt vào bệ đỡ đối diện, giúp tăng độ kín khít cơ học ở mức tối đa, triệt tiêu hoàn toàn nguy cơ rò rỉ ngay cả sau hàng ngàn lần chu kỳ đóng ngắt.

Kích thước 5/16 inch có ý nghĩa gì?

Trong hệ thống piping system và đầu nối ren tiêu chuẩn Anh - Mỹ, các đơn vị đo phân số bằng inch thường gây ra không ít khó khăn cho việc nhận diện trực quan. Khi tiến hành quy đổi kỹ thuật:

Thông số này biểu thị đường kính danh nghĩa của cổng dòng chảy hoặc kích thước đường ống định dạng kết nối tương thích. Kích thước này sinh ra để dành riêng cho các đường ống tubing nhỏ và hệ thống compact đòi hỏi sự tinh gọn tối đa.

Việc tính toán kích thước chính xác đến từng milimet trong hệ thống mini là điều bắt buộc. Bởi lẽ, bất kỳ sự sai lệch nào cũng sẽ ảnh hưởng trực tiếp tới áp suất vận hành (gây sụt áp đột ngột), lưu lượng dòng chảy (gây nghẽn dòng) và đặc biệt là khả năng tương thích của đầu nối (fitting compatibility) khi kết nối van với các đoạn ống mềm.

Các loại 5 16 ball valve phổ biến

Dựa vào môi trường vận hành và cấu trúc lắp đặt, van bi 5/16 inch được chia thành các chủng loại vật liệu phổ biến sau:

Brass 5 16 ball valve (Van bi đồng)

Được chế tạo từ đồng thau nguyên khối, dòng van này sở hữu giá thành hợp lý cùng khả năng gia công ren cực kỳ sắc nét. Van đồng có độ bền cơ học tốt, rất phù hợp để ứng dụng cho hệ thống dẫn nước sạch, dầu nhẹ và các đường khí nén thông thường.

Stainless steel ball valve (Van bi inox)

Chế tạo từ inox 304 hoặc inox 316, đây là dòng van cao cấp có khả năng chống ăn mòn hóa học tuyệt đối. Sản phẩm chịu được nhiệt độ và áp suất cao, chuyên dùng cho các đường dẫn nhiên liệu (fuel line), dung môi, hóa chất nhẹ hoặc môi trường y tế có yêu cầu khắt khe về độ sạch.

Nickel plated ball valve (Van bi mạ niken)

Đây là sự kết hợp giữa lõi đồng thau và lớp phủ niken sáng bóng bên ngoài. Lớp mạ này mang đến khả năng chống oxy hóa vượt trội trong môi trường độ ẩm cao, đồng thời mang lại tính thẩm mỹ cao, sang trọng cho các hệ thống máy móc trưng bày hoặc thiết bị gia dụng cao cấp.

Mini inline ball valve (Van bi thẳng mini)

Dòng van này sở hữu thiết kế dạng ống thẳng phẳng (inline) siêu tinh gọn với các đầu nối dạng cắm nhanh hoặc đuôi chuột. Đây là thiết bị lý tưởng cho các dự án DIY tubing project, giúp tiết kiệm tối đa diện tích phân bố và giảm trọng lượng cho toàn bộ cụm mạch dẫn.

Thông số kỹ thuật cần quan tâm

Trước khi chọn mua van cho hệ thống mini của mình, bạn cần kiểm tra đối chiếu chính xác các thông số kỹ thuật xuất hiện trên catalogue của nhà sản xuất:

• Kích thước tiêu chuẩn: Định danh 5/16 inch (hoặc xấp xỉ 8mm đầu nối ống).

• Áp suất làm việc (Working Pressure): Đối với hệ thống mini khí nén, áp suất thường đạt từ 100 đến 150 PSI, trong khi các dòng van inox chịu áp cao có thể tải lên tới 1000 PSI hoặc PN63.

• Nhiệt độ vận hành: Cần lưu ý dải nhiệt chịu đựng của van, đặc biệt khi lắp trên hệ thống đường dầu của động cơ (thường từ -20°C đến 120°C).

• Chuẩn kết nối (Fitting Type):

  • Barb (Đuôi chuột): Dùng để cắm trực tiếp vào ống mềm, cố định bằng đai siết (cổ dê).

  • Threaded (Nối ren): Đầu ren trong hoặc ren ngoài theo chuẩn NPT hoặc BSP.

  • Compression fitting (Nối ren siết hạt bắp): Phù hợp cho ống đồng hoặc ống nhựa cứng, chịu áp tốt hơn.

• Vật liệu bệ van (Seat Material): Bắt buộc phải chọn các dòng van sử dụng bệ đỡ bằng nhựa cao cấp PTFE hoặc Teflon để đảm bảo độ trơn mượt khi gạt và khả năng kháng mài mòn thủy lực tốt.

So sánh 5 16 ball valve với các loại van mini khác

Bảng đối chiếu kỹ thuật dưới đây sẽ giúp bạn có cái nhìn khách quan khi đứng trước việc lựa chọn các dòng van thu nhỏ:

Vì sao ball valve mini vẫn chịu áp suất tốt?

Nhiều người thường lo ngại rằng các dòng van có kích thước siêu nhỏ như 5/16 inch sẽ dễ bị nứt vỡ hoặc rò rỉ khi gặp áp lực lớn. Tuy nhiên, về mặt cơ học chất lỏng, van bi mini lại sở hữu khả năng chịu áp vô cùng đáng nể. Điều này đến từ cấu tạo viên bi kín khít phối hợp ăn khớp hoàn hảo với bệ đỡ PTFE seat, tạo ra một rào cản ngăn chặn rò rỉ áp suất tuyệt đối ở mọi trạng thái.

Hơn thế nữa, thiết kế compact cực kỳ nhỏ gọn giúp cấu trúc thân van giảm thiểu tối đa các vùng chịu lực xung kích, làm giảm rung động thủy lực lan truyền trên đường ống. Khi được đúc và gia công từ các khối vật liệu kim loại dày dặn (đồng, inox), độ bền kéo của van được tăng cường đáng kể, cho phép thiết bị vận hành an toàn ở các dải áp suất cao của hệ thống khí nén công nghiệp.

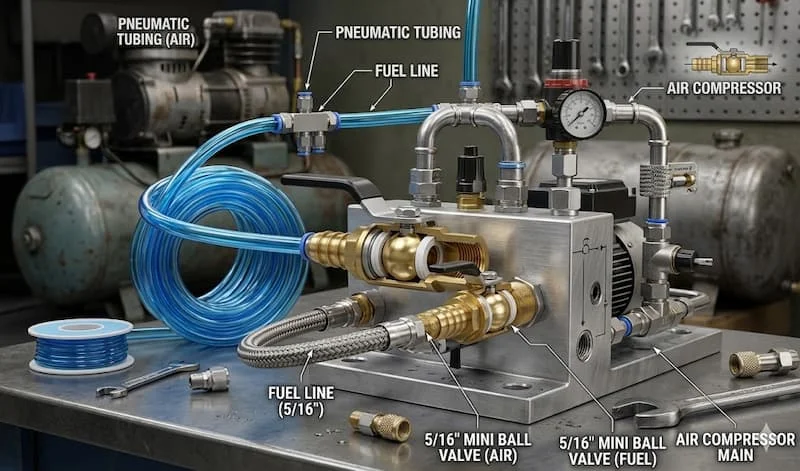

5/16 ball valve được dùng ở đâu?

Sự đa dạng của dòng van bi kích thước 7.94mm này được chứng minh qua việc chúng hiện diện trong hầu hết các mạch lưu chất thông minh:

• Hệ thống Fuel line: Lắp đặt trên các đường dẫn xăng, dầu diesel của xe máy, ô tô, máy phát điện mini hoặc tàu thuyền để làm van khóa an toàn khi bảo dưỡng động cơ.

• Hệ thống khí nén (Pneumatic system): Đóng vai trò là dòng air line valve ngắt ga đầu cuối cho các thiết bị phun sơn, súng bắn đinh hoặc mạch piston khí nén nhỏ.

• Dự án DIY tubing project: Ứng dụng trong các mô hình nghiên cứu khoa học, robot thủy lực tự chế hoặc hệ thống lọc nước mini.

• Hệ thống nước Water mini system: Lắp đặt cho các máy pha cà phê công nghiệp, hệ thống phun sương làm mát mặt tiền hoặc máy lọc nước RO gia đình.

• Air compressor line: Kết nối trực tiếp tại ngõ ra của các dòng máy nén khí mini xách tay để phân phối khí đến các dụng cụ cầm tay.

Khi nào nên dùng 5 16 ball valve?

Bạn nên đưa dòng van này vào thiết kế của mình khi không gian lắp đặt trong tủ điện hoặc hộp kỹ thuật cực kỳ nhỏ hẹp, khi toàn bộ hệ thống đang đồng bộ sử dụng các dòng tubing kích thước mini (khoảng 8mm), khi hệ thống yêu cầu việc đóng mở nhanh bằng tay gạt và hoạt động trong các môi trường áp suất vừa và nhỏ cần sự an toàn tuyệt đối.

Sai lầm phổ biến khi chọn mua van bi 5/16 inch

• Nhầm lẫn giữa đường kính ngoài (OD) và đường kính trong (ID) của ống: Dẫn đến việc mua van đuôi chuột 5/16" nhưng không thể nhét vừa vào lòng ống mềm đang có sẵn.

• Lựa chọn sai kiểu fitting kết nối: Cố tình vặn đầu ren chuẩn NPT vào ren chuẩn BSP gây ra hiện tượng cháy ren và hở khí.

• Bỏ qua việc kiểm tra áp suất đỉnh của hệ thống: Sử dụng van đồng mỏng cho hệ khí nén cao áp khiến tay gạt bị bật chốt hoặc rách gioăng cao su.

• Ứng dụng sai vật liệu nền: Dùng van đồng thau cho đường dẫn hóa chất ăn mòn mạnh khiến lõi van bị phân hủy, nhiễm độc dòng lưu chất.

• Mua các dòng van chất lượng thấp: Lớp mạ niken bị bong tróc, viên bi bên trong bị rỗ bề mặt gây kẹt cứng chỉ sau vài tuần sử dụng.

Hướng dẫn chọn 5 16 ball valve phù hợp

Để tránh lãng phí chi phí đầu tư và đảm bảo tính đồng bộ kỹ thuật cho hệ thống, hãy thực hiện theo 5 bước lựa chọn tiêu chuẩn sau:

• Bước 1: Xác định chính xác bản chất môi chất lưu hành: Làm rõ hệ thống chạy nước, khí nén thông thường hay nhiên liệu xăng dầu để chọn vật liệu van tương thích.

• Bước 2: Đo đạc kỹ lưỡng thông số kích thước tubing: Xác định đường kính trong và đường kính ngoài của ống mềm để chọn loại van đuôi chuột hay van siết hạt bắp.

• Bước 3: Chọn chủng loại vật liệu thân van tối ưu: Chọn đồng thau cho hệ nước/khí thông thường nhằm tiết kiệm chi phí, hoặc chọn inox cho hệ fuel line đòi hỏi độ bền hóa học cao.

• Bước 4: Đối chiếu thông số áp suất đỉnh của hệ thống: Đảm bảo áp suất làm việc ghi trên thân van cao hơn áp suất tối đa mà bơm hoặc máy nén khí có thể tạo ra.

• Bước 5: Lựa chọn kiểu đầu kết nối fitting phù hợp: Đảm bảo chuẩn ren (NPT/BSP) hoặc đường kính đuôi chuột ăn khớp hoàn toàn với các phụ kiện đang có sẵn trên hệ thống.

Checklist trước khi mua 5/16 ball valve

Hãy kiểm tra lại một lượt các thông số dưới đây trước khi bạn tiến hành thanh toán đơn hàng vật tư kỹ thuật:

• Van có chính xác là chuẩn kích thước 5/16 inch (~7.94mm) cổng dòng chảy không?

• Kiểu đầu nối kết nối có đúng chuẩn fitting (ren, đuôi chuột hay hạt bắp) của đường ống tại công trình không?

• Thông số áp suất PN hoặc PSI của van có chịu áp phù hợp với dải áp suất vận hành của máy nén hay bơm không?

• Bộ phận bệ đỡ làm kín có sử dụng vật liệu seat PTFE chất lượng cao chống mài mòn không?

• Đối với môi trường hóa chất/nhiên liệu, thiết bị có khả năng chống ăn mòn đạt chuẩn kỹ thuật không?

• Sản phẩm được phân phối từ đại lý chính hãng và có thương hiệu rõ ràng trên thị trường không?

Hướng dẫn bảo trì đúng cách giúp tăng tuổi thọ van bi mini

Để hệ thống đường ống mini hoạt động bền bỉ, kỹ sư cần lên lịch kiểm tra rò rỉ định kỳ từ 3–6 tháng một lần bằng cách xịt bọt xà phòng quanh các mối nối fitting. Thường xuyên sục rửa đường ống để vệ sinh các cặn bẩn, mạt sắt mịn bám trên bề mặt bệ van.

Khi vận hành, tuyệt đối không xoay tay gạt quá lực hành trình 90 độ của van vì có thể làm gãy chốt giới hạn hoặc làm lệch trục. Định kỳ kiểm tra gioăng PTFE xem có dấu hiệu bị lão hóa, chai cứng do nhiệt độ hay không và tránh để van tiếp xúc với các hóa chất tẩy rửa mạnh không có trong danh mục tương thích của vật liệu.

FAQ về 5/16 ball valve

Dòng 5 16 ball valve có ứng dụng cho hệ thống khí nén được không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến nhất của dòng van này, đóng vai trò như một air line valve điều khiển ngắt nguồn khí đầu cuối cho các thiết bị phun sương, piston mini vô cùng hiệu quả.

Kích thước danh nghĩa 5/16 inch bằng bao nhiêu mm trên thước đo?

Về mặt quy đổi toán học và cơ khí, kích thước phân số 5/16 inch tương đương với khoảng 7.94 mm (thường được gọi nhanh trong ngành là van 8 ly).

Giữa hai vật liệu brass (đồng) và inox (stainless steel), tôi nên mua loại nào tốt hơn?

Xét về mặt kỹ thuật, van inox vượt trội hơn hẳn về khả năng chống ăn mòn hóa học và chịu áp lực. Tuy nhiên, nếu hệ thống của bạn chỉ chạy nước sạch hoặc khí nén thông thường, van brass là sự lựa chọn tối ưu hơn để tiết kiệm ngân sách.

Các dòng van bi có thiết kế nhỏ gọn này có chịu được áp suất cao không?

Có. Nếu bạn chọn đúng dòng van làm từ vật liệu inox chịu áp chuyên dụng (đúc dày, trang bị seat Teflon cao cấp), van hoàn toàn có thể chịu được mức áp suất cao lên đến hàng trăm PSI một cách an toàn.

Tôi có thể sử dụng van bi 5/16 inch cho hệ thống đường dẫn nhiên liệu (fuel line) được không?

Rất phù hợp. Dòng van này cực kỳ lý tưởng cho các đường dẫn xăng dầu của máy móc công nghiệp nhẹ hoặc động cơ xe, nhưng bạn nên ưu tiên chọn vật liệu stainless steel hoặc nickel plated để tránh hiện tượng ăn mòn điện hóa.

5 16 ball valve là giải pháp tối ưu cho hệ thống mini cần độ kín cao

Tựu trung lại, dòng 5 16 ball valve chính là giải pháp kỹ thuật tinh gọn, giải quyết triệt để bài toán kiểm soát lưu chất trong các không gian lắp đặt giới hạn của các hệ thống máy móc thu nhỏ. Với các điểm cộng lớn từ thiết kế nhỏ gọn, tốc độ đóng mở nhanh chóng cho đến khả năng làm kín khít tuyệt đối, thiết bị này bảo vệ toàn diện cho mạch lưu chất của bạn khỏi các sự cố tụt áp hay rò rỉ nhiên liệu nguy hiểm. Sự đa dạng về vật liệu chế tạo và kiểu kết nối fitting giúp dòng van này dễ dàng làm chủ mọi kiến trúc đường ống mini hiện đại.

Việc chủ quan lựa chọn sai kích thước ren hoặc vật liệu van giá rẻ trôi nổi có thể dẫn tới những hệ lụy nghiêm trọng về an toàn áp suất và làm hỏng hóc các thiết bị phụ trợ đắt tiền phía sau. Hãy là người kỹ sư thông thái bằng cách đầu tư thiết bị chuẩn kỹ thuật ngay hôm nay!
