Pressure Relief Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Từ Chuyên Gia

Trong các hệ thống công nghiệp hiện đại, áp suất được ví như một "con dao hai lưỡi". Khi được kiểm soát tốt, nó là nguồn động lực mạnh mẽ vận hành toàn bộ nhà máy; nhưng chỉ cần một sự cố nhỏ gây quá áp, hậu quả để lại sẽ vô cùng khôn lường. Để ngăn chặn những thảm họa tiềm ẩn này, pressure relief valve (van xả áp) chính là tuyến phòng thủ cuối cùng, đảm bảo an toàn tuyệt đối cho cả con người và thiết bị.

Bài viết này từ chuyên gia kỹ thuật sẽ cung cấp cho bạn cái nhìn toàn diện, chuyên sâu từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn thiết bị tối ưu nhất cho hệ thống của mình.

Điều Gì Xảy Ra Khi Hệ Thống Bị Quá Áp?

Hiện tượng quá áp (Overpressure) xảy ra khi áp suất nội tại của hệ thống vượt quá giới hạn thiết kế cho phép. Đây là hệ quả từ nhiều nguyên nhân như lỗi điều khiển, hỏng hóc máy bơm, đóng van đột ngột hoặc do giãn nở nhiệt.

Tình huống thực tế trong các hệ thống phổ biến:

• Nồi hơi: Khi lượng hơi sinh ra vượt quá nhu cầu sử dụng và hệ thống đầu đốt không ngắt kịp, áp suất tăng phi mã dẫn đến nguy cơ biến dạng cơ học nghiêm trọng.

• Đường ống hơi: Sự ngưng tụ nước tạo ra hiện tượng thủy kích (water hammer), kết hợp với lượng hơi tích tụ gây áp lực cực đại lên các mối hàn và khúc co.

• Hệ thống khí nén: Máy nén khí hoạt động liên tục không ngắt do hỏng rơ-le áp suất, khiến bình tích áp biến thành một "quả bom" nổ chậm.

• Hệ thống thủy lực: Trực tiếp chịu áp lực từ bơm dòng lớn; nếu lòng ống hoặc van điều hướng bị nghẽn, áp suất đỉnh sẽ phá hủy gioăng phớt ngay lập tức.

• Bồn chứa áp lực: Sự thay đổi nhiệt độ môi trường hoặc phản ứng hóa học mất kiểm soát bên trong lòng bồn làm gia tăng áp suất danh định.

Hậu quả nghiêm trọng:

• Nổ thiết bị: Giải phóng một năng lượng phá hủy khổng lồ, phá hỏng kết cấu hạ tầng xung quanh.

• Rò rỉ môi chất: Đặc biệt nguy hiểm nếu đó là hóa chất độc hại, khí gas dễ cháy hoặc hơi nóng nhiệt độ cao.

• Hỏng bơm và thiết bị phụ trợ: Áp suất dội ngược làm nứt buồng bơm, gãy trục hoặc hỏng các cảm biến đo lường đắt tiền.

• Mất an toàn lao động: Đe dọa trực tiếp đến tính mạng của đội ngũ vận hành và làm gián đoạn chuỗi sản xuất, gây thiệt hại kinh tế cực lớn.

Trước những rủi ro mang tính sống còn này, việc lắp đặt van xả áp (còn gọi là van an toàn áp suất) không chỉ là một tùy chọn, mà là "lá chắn an toàn" cuối cùng, bắt buộc phải có để bảo vệ nhà máy của bạn.

Pressure Relief Valve Là Gì?

Định nghĩa chuyên ngành: Pressure Relief Valve (PRV) là thiết bị cơ khí tự động mở khi áp suất trong hệ thống vượt quá giá trị cài đặt trước (Set Pressure), nhằm xả bớt một lượng lưu chất (chất lỏng hoặc chất khí) ra ngoài hoặc quay về bồn chứa, từ đó bảo vệ hệ thống khỏi các hư hỏng do quá áp.

Chức năng chính của thiết bị bao gồm:

• Bảo vệ đường ống: Khử các xung áp suất đột ngột, chống nứt vỡ đường ống dẫn.

• Bảo vệ bồn chứa: Giữ áp suất làm việc luôn nằm trong ngưỡng chịu tải của vật liệu.

• Bảo vệ máy bơm: Ngăn hiện tượng quá tải dòng dội ngược làm cháy động cơ.

• Bảo vệ thiết bị áp lực: Duy trì tính toàn vẹn của các thiết bị trao đổi nhiệt, lò hơi.

Tại thị trường Việt Nam và các tiêu chuẩn quốc tế, thiết bị này thường được gọi bằng các tên như: van xả áp, Pressure Safety Valve (PSV), Safety Relief Valve, van xả áp, hoặc van an toàn áp suất. Dù gọi theo cách nào, mục tiêu cốt lõi của chúng vẫn là bảo vệ an toàn hệ thống.

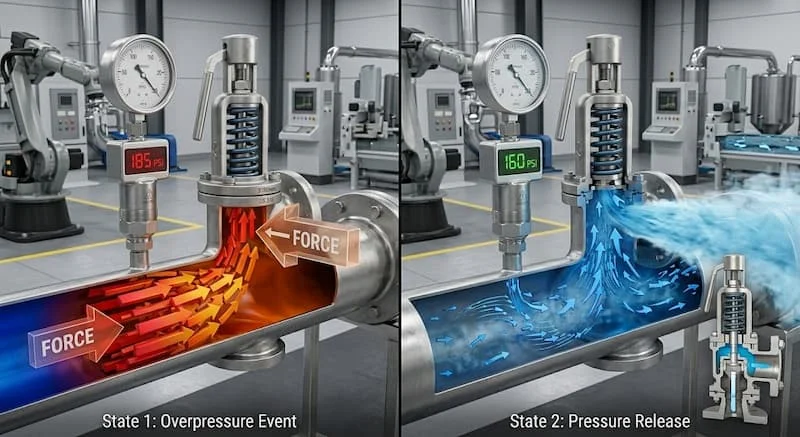

Nguyên Lý Hoạt Động Của van xả áp

Hoạt động của van xả áp dựa trên nguyên lý cân bằng lực thuần túy giữa lực đẩy của lưu chất và lực đàn hồi của lò xo bên trong van.

Quy trình vận hành ba giai đoạn:

1. Trạng thái bình thường: Khi áp suất hệ thống thấp hơn áp suất cài đặt ($P < P_{set}$), lực lò xo ($F_s$) lớn hơn lực do lưu chất tác dụng lên đĩa van ($F_p$). Lò xo ép chặt đĩa van vào bệ đỡ (seat), giữ van đóng hoàn toàn, không cho lưu chất rò rỉ.

2. Khi xảy ra quá áp: Khi áp suất tăng cao vượt ngưỡng cài đặt (P < P_set), lực đẩy của lưu chất thắng được lực ép của lò xo. Đĩa van bị đẩy nâng lên khỏi bệ van, mở đường cho lưu chất xả ra ngoài qua cổng xả (outlet).

3. Khi áp suất trở về mức an toàn: Sau khi một lượng lưu chất được xả đi, áp suất hệ thống tụt xuống dưới mức cài đặt. Lúc này lực lò xo lại chiếm ưu thế, lập tức đẩy đĩa van đóng chặt trở lại vị trí ban đầu, thiết lập lại trạng thái kín khít.

Ví dụ áp dụng thực tế:

• Nồi hơi công nghiệp: Van tự động giải phóng hơi quá nhiệt khi áp suất vượt ngưỡng bar cho phép.

• Bình khí nén: Xả bớt khí nén ra môi trường khi rơ-le ngắt của máy nén gặp sự cố.

• Hệ thống dầu nóng: Van mở dần để đưa lượng dầu thừa theo đường hồi lưu quay trở lại bồn chứa trung tâm.

Cấu Tạo Cơ Bản Của van xả áp

Để hoạt động bền bỉ trong môi trường áp lực cao, một cụm van an toàn áp suất được cấu thành từ các bộ phận cơ khí chính xác sau:

• Thân van (Body): Phần chịu lực chính, chứa toàn bộ linh kiện bên trong. Vật liệu chế tạo rất đa dạng tùy môi chất: Đồng (cho nước, khí nhỏ), Gang (hệ thống thông thường), Thép carbon (chịu áp lực cao), hoặc Inox 304, Inox 316 (chống ăn mòn hóa chất, chuẩn vệ sinh thực phẩm).

• Đĩa van (Disc): Bộ phận trực tiếp đóng/mở dòng lưu chất. Đĩa van cần độ phẳng và độ cứng cực cao để đảm bảo độ kín khít tuyệt đối khi đóng.

• Lò xo (Spring): Trái tim của van, quyết định áp suất cài đặt thông qua độ đàn hồi (độ cứng) của nó.

• Trục van (Stem): Thanh dẫn hướng truyền lực từ lò xo xuống đĩa van, giữ cho đĩa van chuyển động tịnh tiến chính xác theo trục đứng.

• Nắp chỉnh áp (Adjustment Screw): Bu-lông nằm ở đỉnh van, dùng để nén hoặc nới lỏng lò xo nhằm thay đổi giá trị áp suất cài đặt (Set pressure).

• Cổng xả (Outlet): Nơi lưu chất thoát ra ngoài khi van mở, có thể xả tự do vào không khí hoặc kết nối với đường ống thu hồi.

Các Loại van xả áp Phổ Biến Hiện Nay

Tùy thuộc vào yêu cầu kỹ thuật, môi chất và dải áp suất, van xả áp được chia thành nhiều chủng loại chuyên biệt:

Van xả áp tác động trực tiếp bằng lò xo

Đây là loại phổ biến nhất trong công nghiệp nhờ kết cấu đơn giản, chi phí đầu tư thấp và cực kỳ dễ bảo trì. Lực lò xo trực tiếp đối kháng với áp suất đường ống. Tuy nhiên, nhược điểm là kích thước van sẽ rất lớn nếu dùng cho đường ống áp lực cao.

Van xả áp tác động gián tiếp

Thay vì dùng lò xo lớn, loại van này sử dụng một van điều hướng nhỏ (Pilot) để kiểm soát áp suất. Thiết bị này có độ chính xác rất cao, chịu được hệ thống áp suất lớn và lưu lượng cực đại, thường thấy trong ngành dầu khí và khí hóa lỏng.

Van xả áp cân bằng

Được thiết kế thêm bộ phận ống xếp (Bellows) giúp bảo vệ lò xo khỏi tác động của môi chất và triệt tiêu hoàn toàn ảnh hưởng của áp suất ngược (Backpressure) từ đường ống xả.

Safety Relief Valve

Một dòng sản phẩm đa năng tích hợp, có khả năng mở nhanh (pop-action) khi gặp môi chất khí/hơi và mở tuyến tính (mở dần) khi gặp môi chất lỏng. Dòng safety relief valve này ứng dụng linh hoạt cho nhiều phân khúc nhà máy.

Hydraulic Relief Valve

Dòng van chuyên dụng cho hệ thống thủy lực, sử dụng dầu áp lực cao. Khác với van xả khí, van thủy lực xả lượng dầu thừa về lại bình chứa để tái tuần hoàn và bảo vệ bơm thủy lực.

Phân Loại Theo Môi Chất Làm Việc

Mỗi môi chất có tính chất vật lý và hóa học riêng, yêu cầu loại van xả áp phải có thiết kế vật liệu tương thích:

• Cho nước: Thường dùng thân đồng hoặc gang, đĩa van có thể đệm thêm gioăng cao mềm (EPDM/NBR) để tăng độ kín.

• Cho hơi nóng (Steam): Bắt buộc dùng vật liệu chịu nhiệt cao (thép carbon, inox), thiết kế có tay giật (lever) để kiểm tra xả định kỳ.

• Cho khí nén: Đòi hỏi van mở nhanh, dứt khoát để hạ áp nhanh chóng.

• Cho dầu thủy lực: Thiết kế chịu áp lực rất cao (lên tới hàng trăm bar), thân thép đúc cường độ cao.

• Cho hóa chất: Toàn bộ thân và chi tiết tiếp xúc phải bằng Inox 316L, Teflon (PTFE) để chống ăn mòn axit, kiềm.

• Cho thực phẩm và dược phẩm: Thiết kế không góc chết (Sanitary), bề mặt đánh bóng vi sinh cao cấp để chống vi khuẩn bám dính.

Những Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Khi lựa chọn hoặc đặt mua một chiếc van xả áp, kỹ thuật viên cần nắm vững các thông số cốt lõi sau để tránh mua sai quy cách:

Pressure Relief Valve Và Safety Valve Khác Nhau Như Thế Nào?

Rất nhiều kỹ sư và nhà thu mua thường nhầm lẫn giữa hai thiết bị này do chúng có cùng mục đích bảo vệ hệ thống. Tuy nhiên, bản chất vận hành của chúng có sự khác biệt rõ rệt:

Bảng so sánh chi tiết:

Tại Sao van xả áp Là Thiết Bị Bắt Buộc Trong Hệ Thống Áp Lực?

Không phải ngẫu nhiên mà các cơ quan kiểm định an toàn lao động xem van an toàn áp suất là danh mục bắt buộc phải nghiệm thu trước khi nhà máy đi vào hoạt động.

• Ngăn nổ đường ống và thiết bị: Bảo vệ tài sản trị giá hàng tỷ đồng của doanh nghiệp và tính mạng của công nhân viên khỏi các tai nạn áp lực.

• Bảo vệ máy bơm và máy nén khí: Giảm thiểu tối đa hiện tượng dội áp làm cháy motor, nứt vỏ bơm, giúp hệ thống cơ điện vận hành bền bỉ.

• Đáp ứng tiêu chuẩn an toàn pháp lý: Đảm bảo nhà máy của bạn vượt qua các đợt kiểm tra gắt gao về an toàn lao động (đạt chuẩn TCVN, ASME).

• Giảm chi phí bảo trì: Hạn chế các sự cố rách gioăng, lỏng mối nối do áp suất trồi sụt thất thường, tiết kiệm chi phí sửa chữa đột xuất.

• Tăng tuổi thọ toàn bộ hệ thống: Giữ cho toàn bộ đường ống hoạt động trong "vùng an toàn", tránh hiện tượng mỏi vật liệu (material fatigue) theo thời gian.

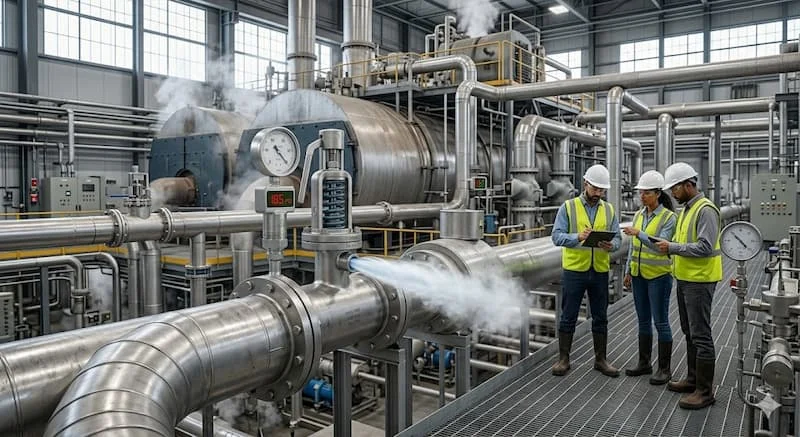

Ứng Dụng Thực Tế Của Pressure Relief Valve Trong Công Nghiệp

Thiết bị này có mặt trong hầu hết các ngành công nghiệp nặng và nhẹ hiện nay:

• Nhà máy hơi nóng (Steam Boiler): Bảo vệ các đường ống phân phối hơi, lò hơi tầng sôi, thiết bị sấy công nghiệp.

• Nhà máy thực phẩm & giải khát: Lắp đặt trên các bồn tiệt trùng, bồn lên men bia, đường ống dẫn sữa sữa bằng vật liệu inox vi sinh.

• Nhà máy hóa chất: Sử dụng các dòng van lót PTFE để kiểm soát áp suất bồn chứa axit, dung môi dễ bay hơi.

• Hệ thống HVAC: Nằm trong các cụm Chiller, hệ thống nước nóng trung tâm (Boiler) của tòa nhà, khách sạn lớn.

• Nhà máy điện: Đặc biệt là nhiệt điện và điện hạt nhân, nơi áp suất hơi nước siêu tới hạn cần được giám sát nghiêm ngặt.

• Ngành dầu khí (Oil & Gas): Ứng dụng dọc theo các đường ống dẫn dầu thô, giàn khoan, bồn chứa khí hóa lỏng LPG.

• Hệ thống khí nén: Gắn trên bình tích áp của mọi nhà máy sản xuất, từ dệt may, điện tử cho đến lắp ráp ô tô.

Khi Nào Cần Lắp Pressure Relief Valve?

Nếu hệ thống của bạn xuất hiện một trong những dấu hiệu hoặc thiết bị dưới đây, hãy lập tức bố trí lắp đặt van xả áp:

• Hệ thống có bơm áp lực cao: Bơm ly tâm đa tầng cánh, bơm piston có khả năng tạo áp vượt ngưỡng chịu tải của ống.

• Hệ thống có bình tích áp hoặc bồn chứa: Nơi lưu chất bị nén lại hoặc dễ giãn nở nhiệt khi gặp ánh nắng mặt trời.

• Hệ thống hơi nóng: Lò hơi, lò dầu truyền nhiệt, các trạm giảm áp (PRV Station).

• Hệ thống khí nén: Mọi vị trí sau máy nén khí và trước các thiết bị đầu cuối.

• Hệ thống hóa chất khép kín: Nơi các phản ứng sinh hóa có khả năng sinh khí tự phát làm tăng áp suất nội tại.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Pressure Relief Valve

Việc chọn sai van không những không bảo vệ được hệ thống mà còn có thể gây ra tai nạn nghiêm trọng hơn.

1. Chọn sai áp suất cài đặt (Set Pressure): Cài đặt áp suất quá cao khiến van không kịp mở khi hệ thống đã bị phá hủy; hoặc cài quá thấp khiến van xả liên tục gây thất thoát môi chất.

2. Chọn sai vật liệu: Dùng van thân đồng hoặc gang cho hóa chất ăn mòn dẫn đến van bị rỉ sét, kẹt cứng đĩa van không thể mở khi quá áp.

3. Chọn sai kích thước (Size): Chọn van quá nhỏ (Under-sizing) khiến lưu lượng xả không đủ đáp ứng, áp suất vẫn tiếp tục tăng dù van đã mở. Chọn van quá lớn (Over-sizing) gây hiện tượng "chattering" (đĩa van đóng mở liên tục tốc độ cao) làm hỏng bệ van.

4. Không tính toán lưu lượng xả: Chỉ quan tâm đến kích thước đường ống mà bỏ qua công suất xả tối đa của van.

5. Không kiểm định định kỳ: Van để lâu ngày bị bám cặn, rỉ sét bệ van dẫn đến bị kẹt chết hoàn toàn.

Checklist Chọn Pressure Relief Valve Chính Xác từ Kỹ Sư

Để đảm bảo chọn mua đúng dòng pressure relief valve tối ưu, bạn hãy thực hiện theo quy trình 7 bước chuẩn hóa sau:

• Bước 1: Xác định môi chất: Môi chất là gì? (Nước, hơi, khí nén, hóa chất...). Có tính ăn mòn hay không?

• Bước 2: Xác định áp suất vận hành: Áp suất làm việc bình thường của hệ thống là bao nhiêu bar?

• Bước 3: Xác định áp suất cài đặt: Điểm áp suất bắt buộc van phải mở để bảo vệ an toàn là bao nhiêu? (Thường bằng 110% áp suất vận hành tối đa).

• Bước 4: Tính toán lưu lượng xả: Lượng lưu chất cần giải phóng tối đa trong 1 giờ là bao nhiêu (m^3/h hoặc kg/h)?

• Bước 5: Lựa chọn vật liệu: Chọn Đồng, Gang, Thép hay Inox để tương thích với môi chất và nhiệt độ?

• Bước 6: Kiểm tra tiêu chuẩn: Hệ thống yêu cầu kết nối ren hay mặt bích? Tiêu chuẩn gì (ANSI, DIN, JIS)?

• Bước 7: Lựa chọn thương hiệu và chứng nhận: Chọn các thương hiệu uy tín có đầy đủ giấy chứng nhận xuất xứ (CO), chất lượng (CQ) và giấy kiểm định của cơ quan chức năng.

Hướng Dẫn Lắp Đặt Và Bảo Trì van xả áp

Vị trí và hướng lắp đặt chuẩn kỹ thuật:

• Van phải được lắp đặt ở vị trí gần nguồn gây quá áp nhất (trên đỉnh bình tích áp, ngay sau lối ra của bơm/lò hơi), trước bất kỳ một chiếc van chặn nào.

• Bắt buộc lắp van theo chiều thẳng đứng, đầu chỉnh áp hướng lên trên. Tuyệt đối không lắp ngược hoặc lắp ngang vì trọng lực sẽ làm lệch tâm trục van, gây mất độ chính xác của lực lò xo.

• Đường ống dẫn đến cổng vào của van phải có kích thước tối thiểu bằng kích thước cổng vào của van, không được bóp nhỏ ống.

Quy trình bảo trì và hiệu chuẩn:

• Chu kỳ kiểm tra định kỳ: Đối với van dùng cho hơi nước/khí nén, nên giật tay gạt (lever) kiểm tra tối thiểu 3 tháng/lần để xả cặn bẩn bám trên bệ van.

• Hiệu chuẩn định kỳ: Tối thiểu 1 năm/lần, van cần được tháo ra và đưa đến các trung tâm kiểm định có chức năng để thử áp, hiệu chỉnh lại áp suất cài đặt và niêm phong chì.

• Khi nào cần thay mới: Khi thân van bị nứt nẻ; lò xo bị mỏi (áp suất xả sai lệch quá nhiều); bệ van và đĩa van bị rỗ sâu không thể mài phẳng làm kín được nữa.

Câu Hỏi Thường Gặp Về Pressure Relief Valve (FAQ)

Pressure Relief Valve là gì?

Là thiết bị an toàn tự động mở khi áp suất hệ thống vượt quá mức cài đặt để xả bớt lưu chất, giúp bảo vệ đường ống và bồn chứa không bị nổ vỡ.

Pressure Relief Valve hoạt động như thế nào?

Van hoạt động trên sự cân bằng lực cơ học: Khi áp suất hệ thống tăng cao hơn lực ép của lò xo bên trong van, đĩa van sẽ bị đẩy lên để giải phóng áp lực; khi áp suất giảm xuống, lò xo sẽ đẩy đĩa van đóng lại.

Pressure Relief Valve khác Safety Valve ở điểm nào?

PRV dùng cho chất lỏng, cơ chế mở từ từ (tuyến tính) để điều tiết áp suất. Safety Valve dùng cho khí/hơi, cơ chế bật mở hoàn toàn ngay lập tức để xả khẩn cấp.

Bao lâu nên kiểm tra van xả áp một lần?

Nên vận hành thử bằng tay gạt 3 tháng/lần để tránh kẹt van và mang đi hiệu chuẩn, kiểm định áp lực chính thức tại trung tâm đo lường 1 năm/lần.

Có thể tự điều chỉnh áp suất cài đặt không?

Có thể điều chỉnh nhỏ thông qua nắp vặn điều chỉnh áp ở đỉnh van. Tuy nhiên, việc này bắt buộc phải có đồng hồ áp suất chuẩn và được thực hiện bởi kỹ thuật viên có chuyên môn, sau đó phải được kẹp chì niêm phong để tránh tự ý thay đổi bừa bãi.

Lựa Chọn Pressure Relief Valve Phù Hợp Để Bảo Vệ Hệ Thống Hiệu Quả

Tóm lại, pressure relief valve không đơn thuần là một phụ kiện trên đường ống, mà nó chính là cam kết an toàn cao nhất cho toàn bộ nhà máy của bạn. Đầu tư một hệ thống van chất lượng, tính toán đúng thông số áp suất, lựa chọn chính xác vật liệu và thực hiện kiểm định định kỳ chính là giải pháp bền vững để bảo vệ tài sản doanh nghiệp và tính mạng con người.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về pressure relief valve!
