Manual Ball Valve: Giải Pháp Kiểm Soát Lưu Chất Tối Ưu Trong Công Nghiệp

Trong các hệ thống công nghiệp hiện đại, việc kiểm soát dòng chảy một cách chính xác và hiệu quả là yếu tố sống còn. Dù công nghệ tự động hóa đang phát triển mạnh mẽ, Van bi tay gạt vẫn khẳng định vị thế không thể thay thế nhờ sự bền bỉ, tính đơn giản và hiệu suất làm việc ấn tượng.

Tại Sao Van bi tay gạt Vẫn Được Sử Dụng Rộng Rãi Trong Công Nghiệp?

Tại các nhà máy, từ hệ thống nước sạch, khí nén, đường ống hơi nóng cho đến các dây chuyền dẫn truyền hóa chất phức tạp, Van bi tay gạt xuất hiện như một "người gác cổng" đáng tin cậy. Nhu cầu đóng mở nhanh, tức thời và sự đơn giản trong vận hành khiến loại van này trở thành lựa chọn ưu tiên hàng đầu.

Tuy nhiên, thực tế vận hành tại nhiều nhà máy thường gặp phải những vấn đề nan giải do khâu lựa chọn:

• Chọn sai loại van: Dẫn đến rò rỉ lưu chất, gây thất thoát chi phí và mất an toàn lao động.

• Vận hành khó khăn: Van bị kẹt hoặc cần lực tác động quá lớn do không đúng thiết kế.

• Tuổi thọ thấp: Lựa chọn vật liệu không phù hợp với môi chất gây ra tình trạng ăn mòn nhanh chóng.

Hiểu rõ bản chất và kỹ thuật của Van bi tay gạt chính là cách tốt nhất để tối ưu hóa hiệu suất hệ thống và cắt giảm chi phí bảo trì không cần thiết.

Manual Ball Valve Là Gì?

Manual ball valve (hay còn gọi là van bi tay gạt, van bi tay quay) là thiết bị cơ khí dùng để đóng hoặc mở dòng lưu chất. Điểm cốt lõi của thiết bị nằm ở viên bi được đục lỗ xuyên tâm đặt bên trong thân van. Khi vận hành bằng tay, viên bi này sẽ xoay để điều hướng dòng chảy.

Đặc điểm nổi bật của dòng quarter turn valve này bao gồm:

• Đóng mở cực nhanh: Chỉ cần xoay 90 độ (1/4 vòng).

• Cấu tạo tinh gọn: Ít chi tiết, giảm thiểu rủi ro hỏng hóc.

• Độ kín khít tuyệt đối: Nhờ gioăng làm kín đàn hồi.

• Chi phí đầu tư thấp: Dễ dàng triển khai số lượng lớn.

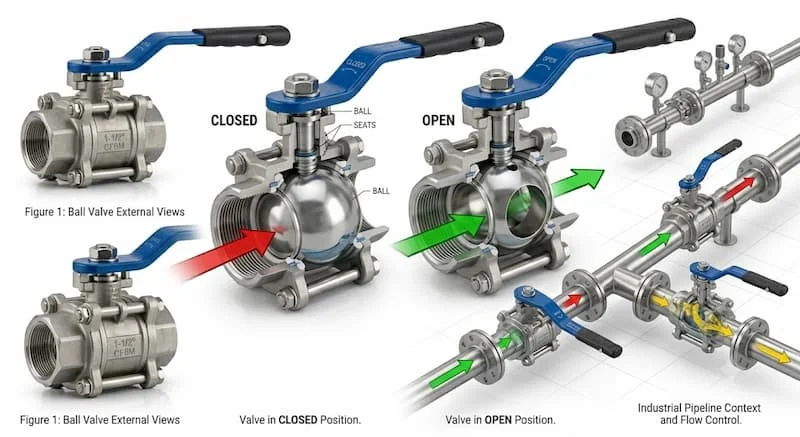

Nguyên Lý Hoạt Động Của Van bi tay gạt

Nguyên lý của van rất trực quan:

• Trạng thái mở: Lỗ xuyên tâm của viên bi nằm song song với hướng dòng chảy, cho phép lưu chất đi qua với trở lực thấp nhất.

• Trạng thái đóng: Người vận hành xoay tay gạt 90 độ, viên bi xoay theo, chặn đứng hoàn toàn dòng chảy.

Cơ chế làm kín dựa vào các vòng đệm (seat) làm từ PTFE hoặc Teflon ép sát vào bề mặt viên bi. Điều này tạo ra độ kín gần như tuyệt đối, giúp van hoạt động bền bỉ trong môi trường áp suất cao mà không bị rò rỉ. Ưu điểm của cơ chế quarter turn valve này là giảm đáng kể thời gian thao tác và hạn chế ma sát hao mòn so với các loại van cổng hay van cầu.

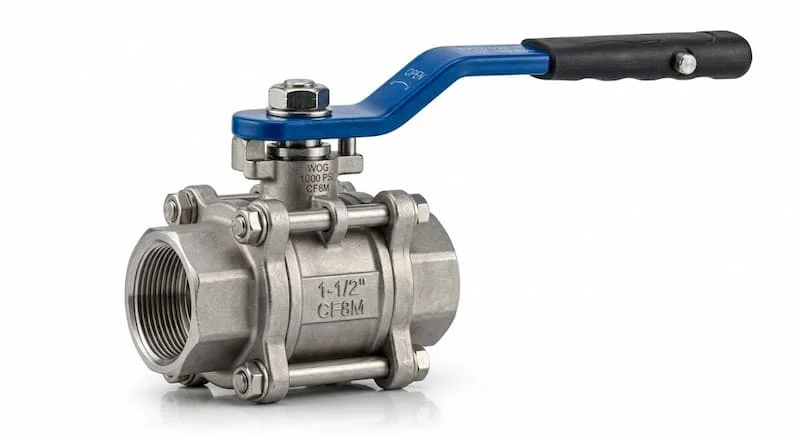

Cấu Tạo Của Van bi tay gạt

Một bộ Van bi tay gạt tiêu chuẩn được cấu thành từ các thành phần chính sau:

• Thân van (Body): Có thể làm từ đồng, gang, thép hoặc inox (304/316) tùy vào môi chất.

• Bi van (Ball): Bộ phận trung tâm đóng mở dòng chảy.

• Gioăng làm kín (Seat): Đảm bảo sự kín khít giữa bi và thân van.

• Trục van (Stem): Truyền lực từ tay gạt xuống viên bi.

• Tay gạt/Tay quay: Bộ phận thao tác trực tiếp của người vận hành.

• Nắp chèn kín: Ngăn chặn lưu chất rò rỉ qua trục van.

Phân Tích Chuyên Sâu

Các Loại Van bi tay gạt Phổ Biến Hiện Nay

Việc lựa chọn thiết kế van phụ thuộc vào yêu cầu bảo trì và lưu lượng:

• Van bi 1 mảnh: Thiết kế liền khối, chi phí cực thấp, phù hợp hệ thống không yêu cầu bảo trì thường xuyên.

• Van bi 2 mảnh: Loại phổ biến nhất, cho phép tháo rời để kiểm tra hoặc thay thế gioăng.

• Van bi 3 mảnh: Cấu tạo tối ưu cho việc vệ sinh và bảo trì nhanh chóng mà không cần tháo cả đường ống.

• Full Port vs. Reduced Port: Nếu hệ thống cần lưu lượng tối đa, Full Port là bắt buộc. Ngược lại, Reduced Port sẽ giúp tiết kiệm chi phí cho các ứng dụng không khắt khe về lưu lượng.

Manual Ball Valve Và Automated Ball Valve

Để lựa chọn đúng, hãy so sánh dựa trên nhu cầu thực tế:

Kết luận: Hãy chọn Van bi tay gạt cho các vị trí ít thao tác, cần sự linh hoạt và tối ưu chi phí. Ngược lại, ưu tiên van tự động cho các quy trình yêu cầu độ chính xác cao hoặc vị trí khó tiếp cận.

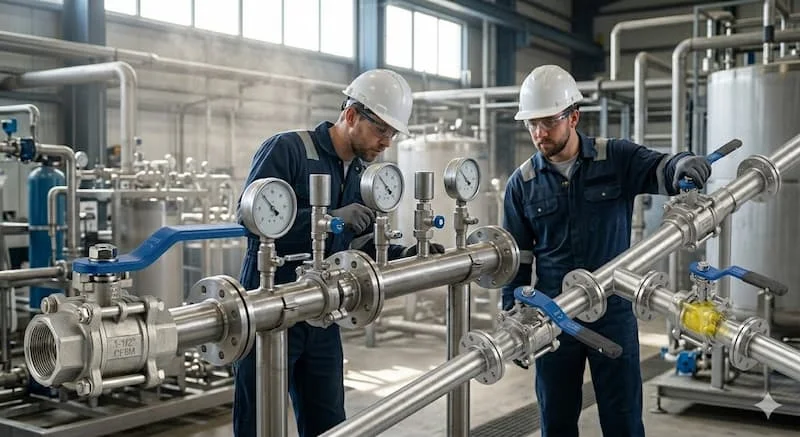

Ứng Dụng Thực Tế

Khi Nào Nên Sử Dụng Van bi tay gạt?

Van bi tay gạt là lựa chọn kinh tế và hiệu quả cho:

1. Hệ thống ít thao tác: Các đường ống chính không cần đóng/mở thường xuyên trong ngày.

2. Vị trí dễ tiếp cận: Giúp kỹ thuật viên vận hành nhanh chóng bằng tay.

3. Hệ thống ưu tiên ngân sách: Chi phí đầu tư thấp hơn nhiều so với van điều khiển tự động.

Ngược lại, bạn nên cân nhắc giải pháp khác nếu hệ thống yêu cầu điều khiển từ xa, vận hành liên tục theo tín hiệu PLC hoặc nằm ở khu vực nguy hiểm khó tiếp cận.

Những Sai Lầm Thường Gặp

• Chọn sai vật liệu: Sử dụng van đồng cho hóa chất ăn mòn dẫn đến hỏng hóc sau thời gian ngắn.

• Dùng van bi để điều tiết: Van bi được thiết kế để đóng/mở hoàn toàn. Việc dùng nó để "chỉnh lưu lượng" sẽ khiến viên bi và gioăng nhanh chóng bị biến dạng.

• Bỏ qua bảo trì: Không kiểm tra độ kín hoặc bôi trơn trục van định kỳ.

Checklist Lựa Chọn & Hướng Dẫn Bảo Trì

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo quy trình 7 bước:

1. Xác định môi chất: Nước, hóa chất, hơi nóng hay khí nén.

2. Xác định nhiệt độ: Đảm bảo vật liệu gioăng chịu được nhiệt độ hệ thống.

3. Xác định áp suất: Chọn van có chỉ số PN phù hợp (PN10, PN16, PN40...).

4. Vật liệu: Inox 316 cho hóa chất, Inox 304 cho nước, Thép cho áp cao.

5. Kiểu kết nối: Ren (cho ống nhỏ) hoặc Mặt bích (cho ống lớn).

6. Tiêu chuẩn: Kiểm tra ANSI, JIS, DIN phù hợp với mặt bích sẵn có.

7. Thương hiệu: Ưu tiên đơn vị cung cấp uy tín.

Vận hành: Luôn đóng/mở dứt khoát. Nếu thấy tay gạt nặng, hãy kiểm tra ngay trục van và vật thể lạ bên trong. Định kỳ 6 tháng/lần, hãy kiểm tra độ kín để tránh rò rỉ ngoài ý muốn.

Câu Hỏi Thường Gặp (FAQ)

1. Manual ball valve có dùng để điều tiết lưu lượng không?

Không. Cấu tạo của van bi là để đóng hoặc mở hoàn toàn. Việc điều tiết sẽ gây hư hại nghiêm trọng cho bề mặt bi và gioăng làm kín.

2. Nên chọn inox 304 hay inox 316?

Inox 304 là lựa chọn phổ thông cho nước và khí. Inox 316 có khả năng chống ăn mòn vượt trội, bắt buộc dùng cho hóa chất hoặc môi trường hơi muối, biển.

3. Bao lâu nên bảo trì van?

Tùy vào tần suất sử dụng, nhưng ít nhất mỗi 6-12 tháng nên kiểm tra độ rò rỉ và trạng thái tay gạt.

Kết Luận

Việc lựa chọn đúng loại Van bi tay gạt không chỉ đảm bảo sự an toàn cho hệ thống mà còn giúp doanh nghiệp tối ưu chi phí vận hành lâu dài. Dù là một thiết bị có vẻ đơn giản, nhưng nếu bạn chọn đúng vật liệu, đúng tiêu chuẩn áp suất và kích thước, nó sẽ là "cánh tay phải" đắc lực trong mọi nhà máy.
