Van Giảm Áp DN20 Là Gì? Cấu Tạo, Nguyên Lý Và Tiêu Chí Lựa Chọn Chuẩn Xác

Một hệ thống cấp nước khi vận hành với áp suất đầu vào vượt quá ngưỡng thiết kế chịu tải của các thiết bị phía sau sẽ rất dễ phát sinh sự cố. Tình trạng này khiến vòi nước hoạt động quá mạnh, gây búa nước, làm đường ống và các mối nối chịu lực căng lớn liên tục, từ đó khiến thiết bị nhanh chóng xuống cấp hoặc rò rỉ.

Để giải quyết triệt để tình trạng này, việc trang bị thiết bị kiểm soát áp lực là điều kiện bắt buộc. Tuy nhiên, nếu đường ống của bạn sử dụng quy mô nhánh nhỏ, câu hỏi đặt ra là: Liệu van giảm áp dn20 có thực sự phù hợp không và làm sao để chọn được model chuẩn xác nhất? Hãy cùng chuyên gia khám phá tường tận từ cấu tạo, nguyên lý cho đến phương án lắp đặt tối ưu qua bài viết dưới đây.

Vì Sao Hệ Thống Nước Cần Van Giảm Áp DN20?

Áp lực nước không ổn định hoặc quá cao chính là "sát thủ thầm lặng" phá hủy tuổi thọ của các thiết bị vệ sinh, máy lọc nước và hệ thống ống dẫn trong gia đình hay nhà xưởng. Khi áp suất vượt mức, các thiết bị đầu cuối rất dễ bị nứt vỡ gioăng phớt hoặc rò rỉ nước.

Chính vì vậy, sự xuất hiện của van giảm áp dn 20 đóng vai trò như một chốt chặn an toàn, giúp hạ áp lực từ nguồn cấp lớn xuống mức ổn định hơn trước khi dòng nước đi vào thiết bị sử dụng. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, thông số và quy trình điều chỉnh áp suất chuẩn xác nhất cho dòng van này.

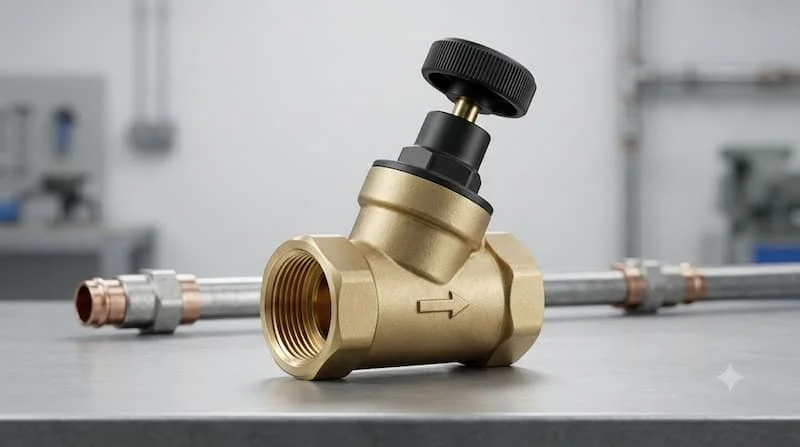

Van Giảm Áp DN20 Là Gì?

Van giảm áp dn20 là loại van chuyên dụng có nhiệm vụ điều chỉnh và duy trì áp suất đầu ra ở mức thấp hơn áp suất đầu vào, với kích thước danh nghĩa là DN20. Van thường được lắp đặt trên các tuyến ống cấp nước dân dụng và công nghiệp nhỏ nhằm bảo vệ tối ưu các thiết bị phía sau và giữ cho áp lực toàn hệ thống luôn ổn định.

Cần lưu ý rằng DN20 là kích thước danh nghĩa, trong các hệ thống ren thông dụng thường được gọi là van 20A hoặc quy đổi tương đương ống 3/4 inch. Tuy nhiên, bạn tuyệt đối không nên đồng nhất tuyệt đối con số DN20 với mọi kích thước ren thực tế tại hiện trường mà cần đối chiếu kỹ tiêu chuẩn kết nối của từng nhà sản xuất cụ thể.

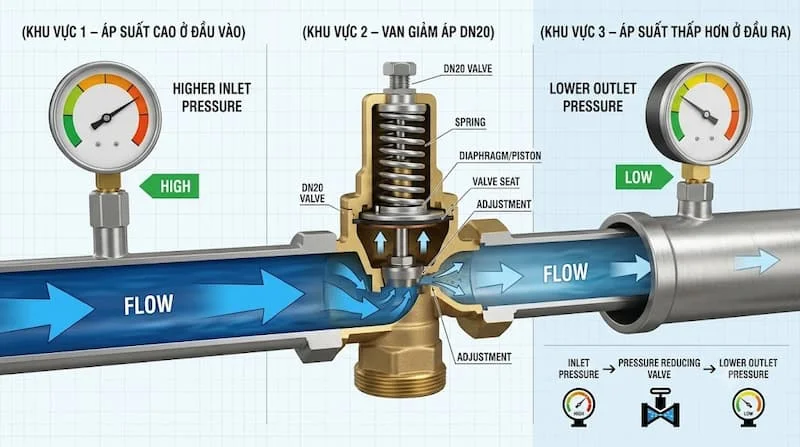

Nguyên Lý Hoạt Động Của Van Giảm Áp DN 20

Cơ chế vận hành của van dựa trên sự cân bằng lực học giữa dòng lưu chất và hệ thống lò xo bên trong, tuân theo chu trình: Áp suất đầu vào →  Van giảm áp →  Áp suất đầu ra.

Khi nước di chuyển vào van:

• Áp suất dòng chảy phía đầu vào tác động trực tiếp lên cơ cấu màng van hoặc piston.

• Hệ thống lò xo và màng van sẽ co giãn linh hoạt để tự động điều chỉnh tiết diện lưu thông của dòng chảy.

• Khi áp suất đầu ra đạt đến ngưỡng giá trị cài đặt sẵn, cơ cấu van sẽ dịch chuyển để giữ cho áp lực phía hạ lưu luôn ổn định trong giới hạn cho phép.

Bản chất của thiết bị này không đơn thuần là "làm yếu dòng nước" bằng cách bóp nghẹt diện tích, mà là một quá trình tự động điều tiết tiết diện dòng chảy để cân bằng áp lực. Cần phân biệt rõ: Giảm áp suất không đồng nghĩa với việc điều chỉnh lưu lượng nước trực tiếp.

Cấu Tạo Van Giảm Áp DN 20 Gồm Những Bộ Phận Nào?

Để thực hiện nhiệm vụ điều áp chính xác, một chiếc van điều áp kích thước DN20 được cấu thành từ các bộ phận chính:

1. Thân van: Thường đúc bằng đồng hoặc inox, chứa toàn bộ cơ cấu bên trong và tạo kết nối vững chắc với đường ống.

2. Màng van hoặc Piston: Bộ phận nhạy cảm với sự biến thiên áp suất hạ nguồn, trực tiếp điều khiển độ mở của đĩa van.

3. Lò xo điều chỉnh: Quyết định trực tiếp đến mức áp suất cài đặt đầu ra trong phạm vi thiết kế của nhà sản xuất.

4. Núm hoặc vít điều chỉnh: Cho phép người vận hành dễ dàng tăng/giảm áp lực đầu ra theo nhu cầu thực tế của hệ thống.

5. Seat và bộ phận làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ áp suất khi van đóng hoặc đang tiết lưu.

6. Cổng kết nối: Thiết kế dạng ren trong hoặc ren ngoài tiêu chuẩn, thuận tiện cho việc tháo lắp trên đường ống nhỏ.

Thông Số Kỹ Thuật Van Giảm Áp DN 20 Cần Quan Tâm

Khi tìm mua thiết bị, việc nắm vững bảng thông số kỹ thuật là chìa khóa quyết định hiệu quả vận hành:

Các Loại Van Giảm Áp DN 20 Phổ Biến

Thị trường cung cấp nhiều dòng sản phẩm đa dạng được phân loại theo các tiêu chí cụ thể:

• Phân loại theo vật liệu:

  • Van giảm áp đồng DN20: Phổ biến nhất trong dân dụng nhờ độ bền cao và khả năng chống oxy hóa tốt.

  • Van giảm áp inox DN20: Dành cho môi trường hóa chất, nước nóng công nghiệp hoặc yêu cầu vệ sinh khắt khe.

• Phân loại theo cơ cấu hoạt động: Dạng màng (độ nhạy cao, ít tiếng ồn) và dạng piston (chịu áp lực đầu vào lớn, độ bền cơ học cao).

• Phân loại theo môi trường: Van chuyên dụng cho nước lạnh thông thường hoặc van chịu nhiệt cho hệ thống nước nóng trung tâm.

So Sánh Van Giảm Áp DN 20 Với Các Dòng Van Khác

Nhiều người dùng thường mắc sai lầm khi sử dụng van bi để vặn hãm nhằm giảm áp lực nước. Trên thực tế, van bi chỉ dùng để đóng mở hoàn toàn; việc cố tình dùng van bi để tiết lưu dòng sẽ làm xói mòn đĩa van, gây rung lắc và không thể tự động ổn định áp suất theo nhu cầu.

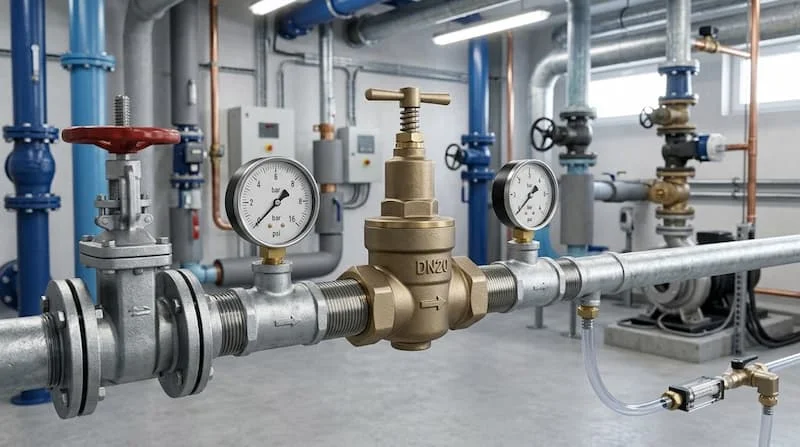

Van Giảm Áp DN 20 Được Ứng Dụng Ở Đâu?

• Hệ thống cấp nước dân dụng: Lắp đặt trên các trục đường ống nhánh cấp nước cho từng tầng hoặc từng khu vực có áp lực nguồn quá cao.

• Căn hộ chung cư và nhà phố: Bảo vệ hệ thống đường ống âm tường, các thiết bị vệ sinh cao cấp, máy giặt, máy nước nóng trước nguy cơ búa nước hoặc áp lực mạng lưới đô thị đẩy lên quá cao vào ban đêm.

• Hệ thống nước nóng trung tâm (Solar/Heat Pump): Kiểm soát áp lực cho các đường ống dẫn nước nóng chuyên dụng.

• Nhánh đường ống công nghiệp nhỏ: Kiểm soát áp suất dòng cấp cho các thiết bị máy móc tự động hóa yêu cầu độ ổn định cao.

Khi Nào Nên Sử Dụng Van Giảm Áp DN 20?

Thời điểm cần lắp đặt ngay:

• Áp suất đầu vào thực tế từ mạng lưới cấp nước vượt quá giới hạn an toàn của thiết bị sử dụng (thường trên 5 bar).

• Các thiết bị đầu cuối nhanh bị hỏng gioăng, rò rỉ hoặc vòi nước phun quá mạnh gây bắn tóe, khó chịu.

• Cần duy trì sự ổn định tuyệt đối cho áp lực nước giữa các tầng hoặc các khu vực khác nhau trong công trình.

Trường hợp không nên chọn DN20:

Mặc dù đường ống chính có thể dùng ống tương đương, nhưng nếu lưu lượng tiêu thụ thực tế của toàn hệ thống quá lớn, van DN20 sẽ gây hiện tượng thắt cổ chai, làm sụt giảm lưu lượng nghiêm trọng. Lúc này cần tính toán nâng kích thước van lên DN25 hoặc lớn hơn dựa trên bài toán thủy lực toàn diện (Flow rate + Pressure + Size).

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Van Giảm Áp DN 20

1. Chỉ chăm chăm nhìn vào kích thước DN20: Bỏ qua thông số lưu lượng dòng chảy và áp suất đầu vào thực tế dẫn đến tình trạng van bị quá tải hoặc không đủ nước dùng.

2. Không kiểm tra khoảng điều chỉnh áp suất: Mua nhầm van có dải áp đầu ra không khớp với yêu cầu thực tế của thiết bị sử dụng phía sau.

3. Chọn sai vật liệu chế tạo: Lắp van đồng thông thường vào hệ thống hóa chất hoặc nước nóng nhiệt độ quá cao làm van nhanh chóng biến dạng.

4. Lắp ngược chiều mũi tên dòng chảy: Làm triệt tiêu hoàn toàn khả năng giảm áp của thiết bị ngay khi mở nước.

5. Bỏ qua bộ lọc y (Y strainer) trước van: Không lọc cặn bẩn khiến rác thô kẹt vào màng van hoặc đĩa piston, gây mất khả năng đóng kín.

Hướng Dẫn Lựa Chọn Và Checklist Lắp Đặt Van Giảm Áp DN 20

Quy trình 7 bước lựa chọn chuẩn kỹ thuật:

• Bước 1: Xác định chính xác quy mô đường ống thực tế có thực sự cần DN20 hay không.

• Bước 2: Đo đạc hoặc tra cứu thông số áp suất đầu vào thực tế tại vị trí lắp đặt.

• Bước 3: Xác định rõ mức áp suất đầu ra mong muốn cần duy trì cho thiết bị hạ nguồn.

• Bước 4: Tính toán lưu lượng nước tiêu thụ tối thiểu và tối đa của hệ thống.

• Bước 5: Lựa chọn vật liệu thân van (đồng, inox) phù hợp với tính chất hóa lý của nguồn nước.

• Bước 6: Kiểm tra tiêu chuẩn ren kết nối (ren trong hay ren ngoài).

• Bước 7: Rà soát giới hạn nhiệt độ vận hành nếu hệ thống có nước nóng.

Checklist lắp đặt và điều chỉnh áp suất chuẩn:

• Kiểm tra chính xác thông số model và kích thước DN20 của van.

• Định vị chuẩn chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Đo kiểm tra áp suất đầu vào thực tế trước khi đưa van vào tuyến ống.

• Rà soát khoảng áp suất điều chỉnh của van có khớp với yêu cầu hệ thống.

• Vệ sinh sạch sẽ mạt hàn, cặn bẩn trong đường ống trước khi lắp đặt.

• Lắp đặt đúng kiểu kết nối ren, sử dụng băng tan làm kín chuyên dụng.

• Đảm bảo đường ống không chịu lực uốn ép cơ học bất thường từ bên ngoài lên thân van.

• Kiểm tra kỹ lưỡng hiện tượng rò rỉ tại các mối nối sau khi cấp nước.

• Tiến hành điều chỉnh áp suất từ từ bằng vít/núm vặn.

• Luôn gắn kèm đồng hồ đo áp suất phía đầu ra để theo dõi sát sao giá trị cài đặt.

• Kiểm tra lại độ ổn định của áp suất khi hệ thống thay đổi các mức lưu lượng tiêu thụ khác nhau.

Câu Hỏi Thường Gặp Về Van Giảm Áp DN 20

Van giảm áp DN20 là gì?

Đây là dòng van chuyên dụng dùng để kiểm soát và duy trì ổn định áp suất đầu ra ở mức thấp hơn áp suất đầu vào, sở hữu kích thước danh nghĩa DN20 (tương đương ống 3/4 inch).

DN20 trên van giảm áp quy đổi ra hệ inch là bao nhiêu?

DN20 là kích thước danh nghĩa theo hệ mét, thường được gọi là van 20A hay tương đương ống ren 3/4 inch (khoảng 27mm đường kính ngoài ống). Tuy nhiên, cần kiểm tra kỹ tiêu chuẩn ren của nhà sản xuất.

Van giảm áp DN 20 có thể tự điều chỉnh áp lực đầu ra không?

Có. Đa số các model đều tích hợp núm hoặc vít điều chỉnh phía trên giúp người dùng dễ dàng cài đặt mức áp suất hạ nguồn mong muốn trong phạm vi cho phép của thiết bị.

Van giảm áp DN 20 dùng cho hệ thống nước nóng được không?

Có thể, với điều kiện bạn chọn đúng model được nhà sản xuất thiết kế chuyên dụng chịu được giới hạn nhiệt độ cao của nước nóng.

Nên lắp van giảm áp DN 20 ở vị trí nào trên đường ống?

Van thường được lắp trên tuyến ống nhánh cấp nước ngay sau đồng hồ tổng hoặc trước các khu vực thiết bị nhạy cảm với áp suất cao, kết hợp lắp thêm đồng hồ đo áp suất để tiện quan sát.

Van Giảm Áp DN20 – Chọn Đúng Thông Số Để Kiểm Soát Áp Suất Hiệu Quả

Tóm lại, van giảm áp dn 20 đóng vai trò thiết yếu trong việc bảo vệ hệ thống đường ống và thiết bị khỏi nguy cơ hư hỏng do áp lực nước quá cao. Tuy nhiên, việc lựa chọn không thể chỉ dựa vào kích thước danh nghĩa DN20, mà đòi hỏi sự cân nhắc toàn diện về áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng thực tế, vật liệu chế tạo, nhiệt độ làm việc và tiêu chuẩn kết nối. Đầu tư đúng thiết bị từ đầu chính là giải pháp tối ưu giúp hệ thống vận hành bền bỉ và an toàn tuyệt đối.
