Fire Sprinkler Valves

Hướng dẫn toàn diện về các loại Fire Sprinkler Valves phổ biến nhất

Trong một hệ thống Fire Sprinkler chữa cháy tự động bằng Sprinkler, van là nhóm thiết bị có vai trò đặc biệt quan trọng. Van không chỉ giúp đóng, mở và điều tiết dòng nước mà còn tham gia vào quá trình phát hiện sự cố, kích hoạt báo động, duy trì áp lực và phân phối nước đến khu vực cần chữa cháy.

Việc lựa chọn đúng Fire Sprinkler Valves cần dựa trên loại hệ thống, phương thức kích hoạt, áp suất làm việc, lưu lượng và yêu cầu vận hành thực tế. Dưới đây là hướng dẫn tổng quan về những loại van phổ biến nhất hiện nay.

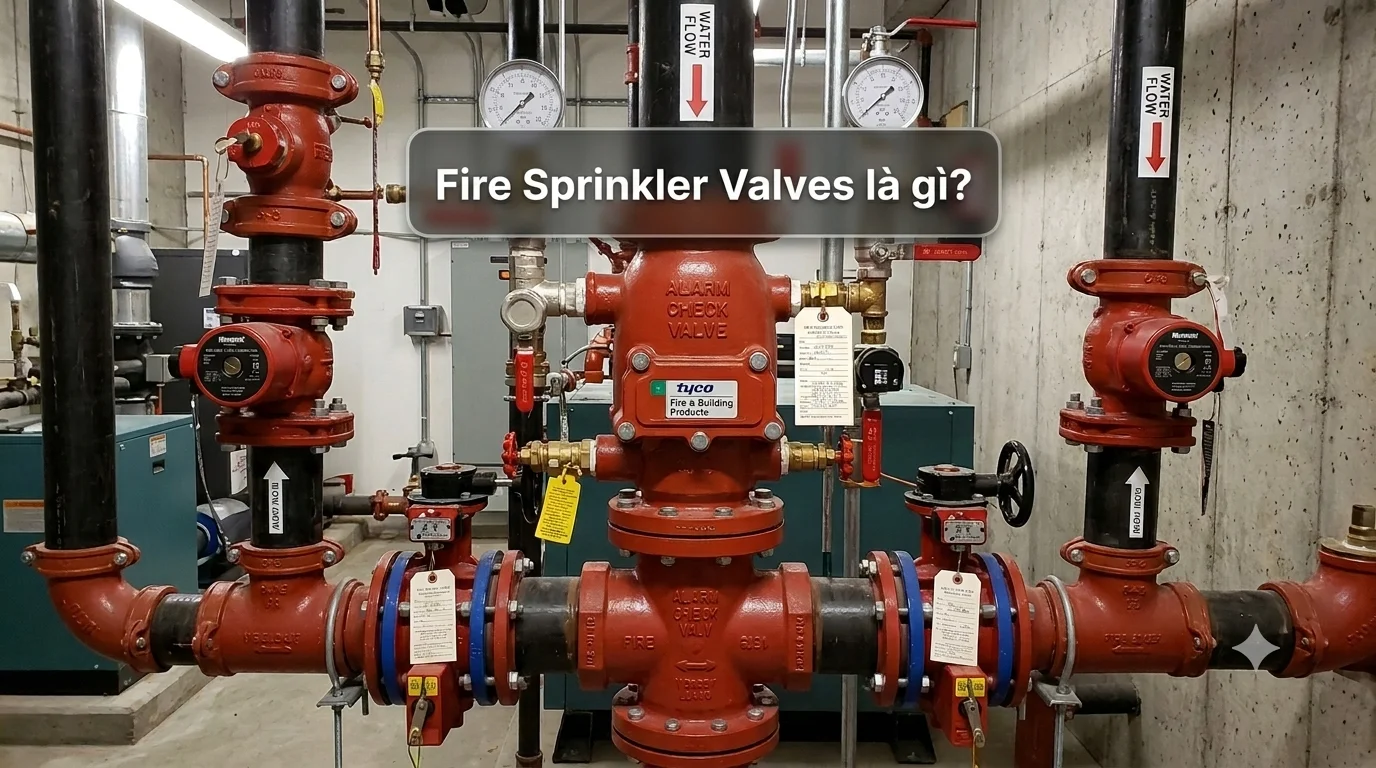

1. Fire Sprinkler Valves là gì?

Fire Sprinkler Valves là tên gọi chung cho các loại van được sử dụng trong hệ thống chữa cháy Sprinkler để kiểm soát dòng nước hoặc môi chất chữa cháy.

Tùy thiết kế hệ thống, van có thể đảm nhiệm nhiều nhiệm vụ khác nhau như:

• Kiểm soát nguồn nước cấp vào đường ống chữa cháy.

• Kích hoạt hoặc truyền tín hiệu báo động khi Sprinkler hoạt động.

• Xả nhanh một lượng nước lớn đến khu vực cháy.

• Ngăn dòng nước chảy ngược.

• Cô lập từng khu vực để kiểm tra và bảo trì.

• Kiểm soát hoặc ổn định áp suất trong đường ống.

Một hệ thống Sprinkler hoàn chỉnh thường không chỉ sử dụng một loại van mà kết hợp nhiều loại van khác nhau để đảm bảo khả năng hoạt động an toàn và tin cậy.

2. Các loại Fire Sprinkler Valves phổ biến nhất

2.1. Van báo động – Alarm Valve

Alarm Valve, thường được gọi là van báo động hoặc Alarm Check Valve, là một trong những loại van quan trọng của hệ thống Sprinkler ướt.

Van thường được lắp trên đường ống cấp nước vào hệ thống. Khi một đầu phun Sprinkler mở do nhiệt độ môi trường tăng cao, nước bắt đầu chảy qua van. Dòng nước này làm cơ cấu bên trong van thay đổi trạng thái và kích hoạt thiết bị báo động thủy lực hoặc hệ thống báo cháy.

Chức năng chính

• Cho phép nước đi vào hệ thống Sprinkler.

• Ngăn nước chảy ngược về nguồn cấp.

• Kích hoạt tín hiệu báo động khi có dòng nước chữa cháy.

• Hỗ trợ giám sát tình trạng hoạt động của hệ thống.

Alarm Valve đặc biệt phù hợp với hệ thống Sprinkler đường ống ướt (Wet Pipe System), nơi đường ống luôn được duy trì đầy nước.

2.2. Van xả tràn Deluge Valve

Deluge Valve hay van xả tràn được sử dụng trong các hệ thống chữa cháy cần đưa một lượng nước lớn đến khu vực nguy hiểm trong thời gian ngắn.

Khác với hệ thống Sprinkler thông thường, các đầu phun trong hệ thống Deluge thường ở trạng thái mở. Nước được giữ lại phía trước van xả tràn. Khi hệ thống phát hiện cháy và gửi tín hiệu kích hoạt, Deluge Valve mở để đưa nước vào toàn bộ mạng đường ống.

Đặc điểm nổi bật

• Mở nhanh khi nhận tín hiệu kích hoạt.

• Cho phép nước cấp đồng thời đến nhiều đầu phun.

• Phù hợp với khu vực có nguy cơ cháy lan nhanh.

• Có khả năng cung cấp lưu lượng nước lớn.

Loại van này thường được sử dụng tại nhà máy công nghiệp, khu vực chứa hóa chất, kho hàng nguy hiểm, bồn chứa, khu vực dầu khí hoặc các vị trí có nguy cơ cháy cao.

3. Van cổng – Gate Valve / OS&Y Valve

Gate Valve là van dùng để đóng hoặc mở hoàn toàn dòng nước trong đường ống chữa cháy.

Trong hệ thống Fire Sprinkler, van cổng thường được sử dụng để cô lập một khu vực hoặc kiểm soát nguồn nước chính. Một dạng phổ biến là OS&Y Valve (Outside Screw and Yoke).

Đặc điểm dễ nhận biết của OS&Y Valve là phần ty van chuyển động lên xuống bên ngoài thân van. Nhờ đó, người vận hành có thể quan sát tương đối dễ dàng trạng thái đóng hoặc mở của van.

Ưu điểm

• Kết cấu chắc chắn.

• Tổn thất áp suất tương đối thấp khi mở hoàn toàn.

• Phù hợp với đường ống có đường kính lớn.

• Có thể sử dụng để cô lập khu vực khi bảo trì.

Trong hệ thống chữa cháy, van cổng thường không được sử dụng với mục đích điều tiết lưu lượng liên tục. Van chủ yếu làm nhiệm vụ đóng hoặc mở hoàn toàn.

4. Van bướm Butterfly Valve

Butterfly Valve là một lựa chọn phổ biến khác trong hệ thống đường ống chữa cháy nhờ thiết kế nhỏ gọn và khả năng thao tác nhanh.

Bên trong van có một đĩa van quay quanh trục. Khi xoay khoảng 90°, đĩa van thay đổi vị trí để đóng hoặc mở dòng nước.

Van bướm Fire Sprinkler có thể được trang bị tay gạt, hộp số hoặc công tắc giám sát (Tamper Switch) tùy yêu cầu của hệ thống.

Ưu điểm của van bướm

• Kích thước nhỏ gọn.

• Trọng lượng nhẹ hơn nhiều loại van cổng cùng kích thước.

• Đóng mở nhanh.

• Dễ lắp đặt và bảo trì.

• Phù hợp với đường ống có kích thước lớn.

Đặc biệt, van bướm có công tắc giám sát giúp hệ thống phát hiện tình trạng đóng/mở của van, từ đó hạn chế nguy cơ van bị đóng ngoài ý muốn khiến hệ thống chữa cháy không thể hoạt động bình thường.

5. Van một chiều Check Valve

Check Valve hay van một chiều có nhiệm vụ cho phép nước chảy theo một hướng và hạn chế dòng chảy ngược.

Đây là thiết bị quan trọng trong hệ thống Fire Sprinkler vì dòng nước chảy ngược có thể gây ảnh hưởng đến nguồn cấp, máy bơm hoặc các thiết bị khác trong hệ thống.

Nguyên lý hoạt động

Khi áp suất phía đầu vào lớn hơn phía đầu ra, cơ cấu đóng mở của van được đẩy sang trạng thái mở và nước đi qua.

Khi dòng chảy đảo chiều, cơ cấu van trở về trạng thái đóng, hạn chế nước quay ngược lại.

Một số loại Check Valve còn được thiết kế để kết hợp với chức năng báo động hoặc được sử dụng trong các cụm van chuyên dụng của hệ thống chữa cháy.

6. Van giảm áp và van duy trì áp suất

Trong các hệ thống chữa cháy có áp suất cao hoặc nhiều tầng, việc kiểm soát áp suất là yếu tố rất quan trọng.

Pressure Reducing Valve (PRV) có nhiệm vụ giảm áp suất đầu vào xuống mức phù hợp ở phía đầu ra. Điều này giúp hạn chế áp suất quá cao tại những khu vực không cần thiết.

Trong khi đó, một số loại van điều khiển áp suất có thể giúp duy trì áp suất theo mức cài đặt.

Tại sao cần kiểm soát áp suất?

Nếu áp suất quá cao, đường ống và thiết bị có thể phải chịu tải lớn hơn thiết kế. Ngược lại, áp suất quá thấp có thể khiến lưu lượng nước tại đầu phun không đạt yêu cầu.

Vì vậy, van kiểm soát áp suất thường được cân nhắc trong các hệ thống chữa cháy có:

• Tòa nhà cao tầng.

• Đường ống có chênh lệch độ cao lớn.

• Hệ thống bơm áp lực cao.

• Nhiều vùng áp suất khác nhau.

7. Van xả khí – Air Release Valve

Trong một số hệ thống đường ống chữa cháy, không khí có thể tích tụ tại các vị trí cao. Lượng khí này có thể ảnh hưởng đến quá trình nạp nước, vận hành và bảo trì hệ thống.

Air Release Valve được sử dụng để tự động xả lượng khí tích tụ ra khỏi đường ống trong những điều kiện phù hợp.

Việc kiểm soát khí trong đường ống giúp hệ thống hoạt động ổn định hơn và hạn chế một số vấn đề liên quan đến vận hành.

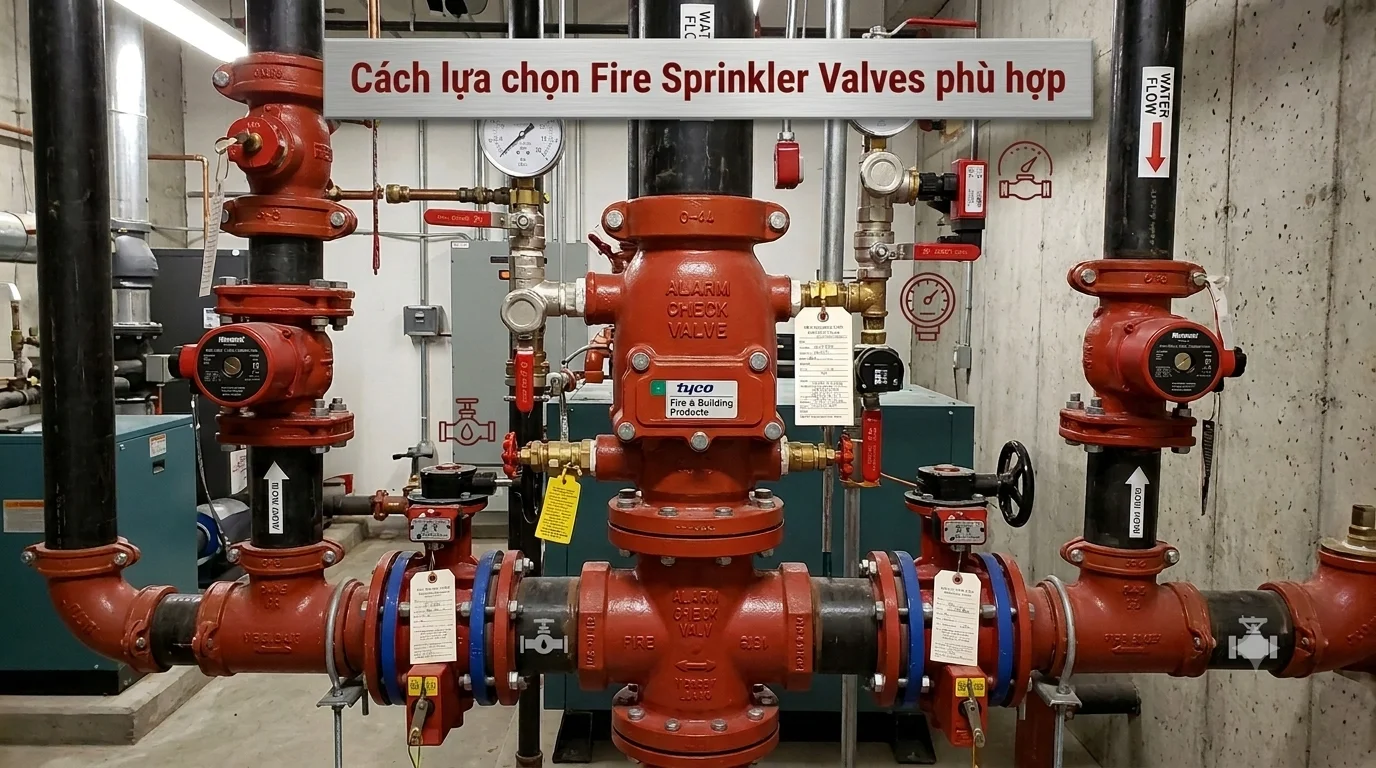

8. Cách lựa chọn Fire Sprinkler Valves phù hợp

Không nên lựa chọn van chữa cháy chỉ dựa trên đường kính đường ống. Cần xem xét đồng thời nhiều yếu tố.

8.1. Xác định loại hệ thống

Trước tiên cần xác định hệ thống là:

• Wet Pipe – hệ thống ướt.

• Dry Pipe – hệ thống khô.

• Pre-action – hệ thống tác động trước.

• Deluge – hệ thống xả tràn.

Mỗi hệ thống có yêu cầu về van khác nhau.

8.2. Kiểm tra kích thước đường ống

Kích thước van cần phù hợp với đường kính danh nghĩa của đường ống và thiết kế tổng thể.

8.3. Kiểm tra áp suất làm việc

Cần lựa chọn van có áp suất định mức phù hợp hoặc cao hơn yêu cầu thiết kế. Không nên sử dụng van chỉ dựa vào kích thước mà bỏ qua thông số áp suất.

8.4. Quan tâm đến vật liệu

Van chữa cháy có thể sử dụng thân bằng gang, gang cầu, thép, inox hoặc các vật liệu khác tùy vị trí lắp đặt và yêu cầu hệ thống.

8.5. Kiểm tra tiêu chuẩn và chứng nhận

Đối với hệ thống chữa cháy, van cần đáp ứng các tiêu chuẩn, chứng nhận hoặc yêu cầu kỹ thuật được quy định trong thiết kế và quy định áp dụng cho công trình.

9. Những sai lầm thường gặp khi sử dụng Fire Sprinkler Valve

Một trong những lỗi nguy hiểm nhất là đóng van cấp nước mà không có kiểm soát hoặc giám sát phù hợp. Khi xảy ra cháy, đầu Sprinkler có thể không nhận được lượng nước cần thiết.

Ngoài ra, một số sai lầm khác gồm:

• Chọn van không đúng áp suất.

• Lắp van sai chiều dòng chảy.

• Không kiểm tra tình trạng van định kỳ.

• Không kiểm tra công tắc giám sát.

• Sử dụng van không phù hợp với loại hệ thống.

• Không bảo trì các gioăng, bộ phận làm kín.

• Tự ý thay đổi cấu hình cụm van.

• Không ghi nhận trạng thái đóng/mở của van.

Do đó, việc kiểm tra và bảo trì định kỳ là yếu tố không thể bỏ qua.

10. Kết luận

Fire Sprinkler Valve là nhóm thiết bị giữ vai trò quan trọng trong việc kiểm soát, phân phối và bảo vệ nguồn nước của hệ thống chữa cháy tự động. Mỗi loại van có một chức năng riêng: Alarm Valve hỗ trợ kích hoạt báo động, Deluge Valve cung cấp nước nhanh cho toàn bộ khu vực, Gate Valve và Butterfly Valve dùng để cô lập dòng chảy, trong khi Check Valve ngăn dòng chảy ngược và các loại van kiểm soát áp suất giúp hệ thống duy trì điều kiện vận hành phù hợp.

Khi lựa chọn van cho hệ thống Sprinkler, cần xem xét đồng thời loại hệ thống, kích thước đường ống, áp suất, lưu lượng, vật liệu, phương thức điều khiển và tiêu chuẩn áp dụng. Lựa chọn đúng ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn góp phần đảm bảo khả năng chữa cháy khi có sự cố thực tế.
