Van chặn Danfoss

Ứng dụng của van chặn Danfoss trong hệ thống kho lạnh và điều hòa trung tâm

Trong các hệ thống kho lạnh, cấp đông, bảo quản thực phẩm và điều hòa trung tâm, việc kiểm soát dòng môi chất lạnh không chỉ ảnh hưởng đến hiệu suất làm lạnh mà còn liên quan trực tiếp đến an toàn vận hành và khả năng bảo trì thiết bị. Bên cạnh máy nén, dàn ngưng, dàn bay hơi hay van tiết lưu, van nước chặn Danfoss là một trong những linh kiện quan trọng giúp cô lập từng khu vực của hệ thống khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị.

Danfoss hiện cung cấp nhiều dòng van chặn dành cho hệ thống lạnh, trong đó nổi bật có SVA cho hệ thống lạnh công nghiệp và GBC dạng van bi cho hệ thống lạnh, điều hòa thương mại. Các dòng sản phẩm này được thiết kế cho nhiều vị trí đường ống như đường lỏng, đường hút và đường gas nóng.

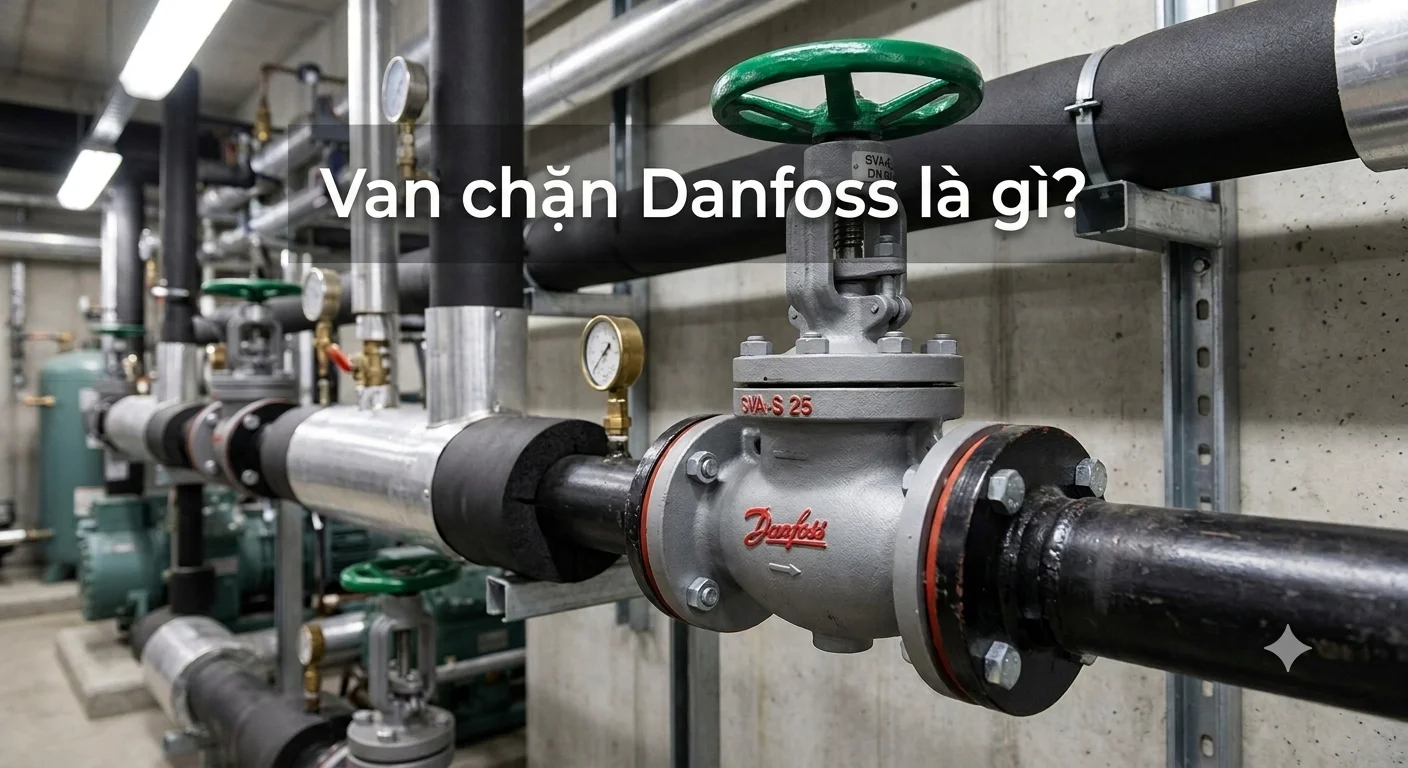

1. Van chặn Danfoss là gì?

Van chặn Danfoss là thiết bị dùng để đóng hoặc mở dòng môi chất trong đường ống của hệ thống lạnh và điều hòa. Khi van ở trạng thái mở, môi chất có thể lưu thông qua đường ống; khi đóng, dòng môi chất được cô lập tại một khu vực nhất định.

Khác với van điều tiết dùng để điều chỉnh lưu lượng liên tục, van chặn chủ yếu phục vụ mục đích đóng/mở và cô lập hệ thống.

Trong hệ thống lạnh, van chặn có thể được bố trí ở:

• Đường môi chất lỏng.

• Đường hút.

• Đường gas nóng.

• Khu vực trước hoặc sau các thiết bị cần bảo trì.

• Các nhánh đường ống của kho lạnh.

• Khu vực kết nối với máy nén, bình chứa hoặc dàn trao đổi nhiệt.

Dòng SVA-S/SVA-L của Danfoss được thiết kế cho hệ thống lạnh công nghiệp, có cả dạng góc và dạng thẳng, đồng thời được thiết kế để có đặc tính dòng chảy thuận lợi và dễ tháo lắp khi bảo trì.

Trong khi đó, GBC là dòng van bi chặn được sử dụng cho các đường lỏng, đường hút và đường gas nóng trong hệ thống lạnh và điều hòa. Van có khả năng làm việc theo hai chiều dòng chảy.

2. Ứng dụng van chặn Danfoss trong hệ thống kho lạnh

2.1. Cô lập đường môi chất khi bảo trì

Đây là một trong những ứng dụng quan trọng nhất.

Trong một kho lạnh, hệ thống có thể bao gồm máy nén, bình chứa, dàn ngưng, van tiết lưu, dàn bay hơi và nhiều nhánh đường ống. Khi một thiết bị cần sửa chữa, việc ngừng toàn bộ hệ thống có thể gây gián đoạn hoạt động và ảnh hưởng đến hàng hóa.

Van nước chặn Danfoss cho phép kỹ thuật viên cô lập một khu vực hoặc thiết bị cụ thể, từ đó thuận tiện hơn trong quá trình bảo dưỡng.

Ví dụ, khi cần bảo trì một nhánh dàn lạnh, kỹ thuật viên có thể sử dụng các van chặn phù hợp để cô lập nhánh đó thay vì phải can thiệp vào toàn bộ hệ thống.

2.2. Sử dụng trên đường lỏng

Đường lỏng đưa môi chất từ khu vực ngưng tụ hoặc bình chứa đến thiết bị tiết lưu và dàn bay hơi.

Van nước chặn Danfoss có thể được lắp trên đường này để:

• Đóng dòng môi chất khi bảo trì.

• Cô lập từng nhánh lạnh.

• Hỗ trợ quá trình thu hồi hoặc xử lý môi chất.

• Tăng khả năng kiểm soát khi xảy ra sự cố.

Đặc biệt, dòng GBC được Danfoss xác định là phù hợp cho đường lỏng trong hệ thống lạnh và điều hòa.

2.3. Ứng dụng trên đường hút

Đường hút có nhiệm vụ đưa môi chất từ dàn bay hơi trở về máy nén. Đây là khu vực có yêu cầu cao về độ kín và khả năng làm việc ổn định.

Van chặn được bố trí trên đường hút giúp kỹ thuật viên dễ dàng cô lập máy nén hoặc một nhánh thiết bị khi bảo trì.

Với hệ thống có nhiều máy nén hoặc nhiều cụm dàn lạnh, việc bố trí van chặn hợp lý còn giúp tăng tính linh hoạt trong vận hành.

2.4. Ứng dụng trên đường gas nóng

Gas nóng thường xuất hiện ở phía đẩy của máy nén hoặc trong các hệ thống có chu trình xả băng bằng gas nóng.

Danfoss cho biết GBC có thể được sử dụng trên đường gas nóng, bên cạnh đường lỏng và đường hút.

Đối với hệ thống kho lạnh có chu trình xả băng, việc sử dụng van chặn phù hợp giúp kỹ thuật viên kiểm soát và cô lập đường ống khi kiểm tra hoặc sửa chữa.

3. Ứng dụng van chặn Danfoss trong điều hòa trung tâm

Không chỉ được sử dụng trong kho lạnh, van nước chặn Danfoss còn có vai trò quan trọng trong các hệ thống điều hòa trung tâm, chiller và hệ thống HVAC.

3.1. Cô lập cụm thiết bị

Một hệ thống điều hòa trung tâm thường có nhiều thành phần kết nối với nhau. Khi cần bảo trì máy nén, dàn trao đổi nhiệt hoặc một đoạn đường ống, van chặn giúp kỹ thuật viên cô lập khu vực cần xử lý.

Điều này đặc biệt hữu ích đối với những hệ thống có quy mô lớn, bởi việc dừng toàn bộ hệ thống có thể ảnh hưởng đến hoạt động của cả tòa nhà hoặc nhà máy.

3.2. Hỗ trợ bảo trì và sửa chữa van chặn Danfoss

Van chặn giúp tạo ra các điểm cô lập rõ ràng trong hệ thống. Nhờ đó, công việc bảo trì có thể được thực hiện thuận tiện hơn.

Một số dòng GBC của Danfoss có thiết kế van bi với độ kín cao, dòng chảy hai chiều và cấu trúc full-flow giúp giảm tổn thất áp suất khi van mở.

3.3. Sử dụng trong hệ thống điều hòa sử dụng môi chất áp suất cao

Việc lựa chọn van phải dựa trên môi chất, áp suất và nhiệt độ thực tế của hệ thống. Danfoss hiện có các phiên bản GBC dành cho hệ thống CO₂, trong đó GBC 90 bar được thiết kế cho hệ thống CO₂ dưới tới hạn và GBCT 140 bar dành cho hệ thống CO₂ xuyên tới hạn.

Điều này cho thấy không nên lựa chọn van chỉ dựa trên kích thước đường ống. Áp suất làm việc và loại môi chất là những thông số bắt buộc phải kiểm tra.

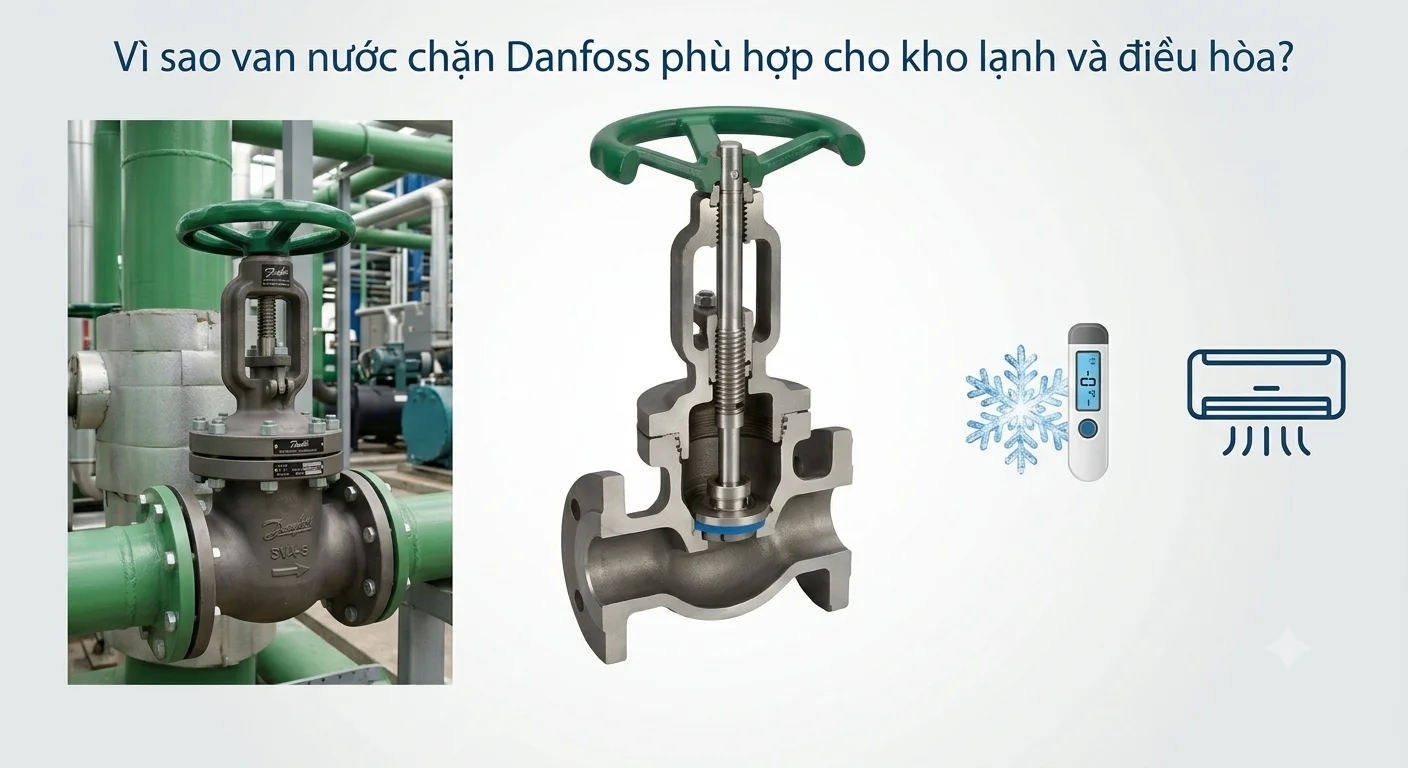

4. Vì sao van nước chặn Danfoss phù hợp cho kho lạnh và điều hòa?

Một trong những ưu điểm nổi bật của van Danfoss là có nhiều lựa chọn phù hợp với từng quy mô hệ thống.

Độ kín cao

Đối với hệ thống lạnh, rò rỉ môi chất có thể làm giảm hiệu suất, tăng chi phí vận hành và gây ảnh hưởng đến an toàn. Vì vậy, độ kín của van là yếu tố đặc biệt quan trọng.

Dòng GBC sử dụng thiết kế làm kín thân van và trục van nhằm hạn chế nguy cơ rò rỉ trong quá trình vận hành.

Làm việc trong điều kiện nhiệt độ thấp

Các dòng van chặn công nghiệp SVA của Danfoss được thiết kế cho môi trường lạnh và có phiên bản long-neck phục vụ các hệ thống có cách nhiệt. Một số dòng SVA/SVL hiện có phạm vi nhiệt độ rất rộng, tùy phiên bản có thể xuống đến khoảng -60°C.

Đây là đặc điểm quan trọng đối với kho cấp đông và các hệ thống làm lạnh sâu.

Dễ bảo trì

SVA thuộc nền tảng SVL Flexline có thiết kế dạng module, cho phép thực hiện bảo dưỡng và thay thế phần trên của van mà không cần hàn lại toàn bộ thân van trong các cấu hình phù hợp.

Điều này giúp giảm thời gian dừng hệ thống và thuận tiện cho công tác bảo trì định kỳ.

5. Lưu ý khi lựa chọn van nước chặn Danfoss

Để van hoạt động ổn định, người dùng không nên chỉ chọn theo DN hoặc đường kính ống. Cần xem xét đồng thời các yếu tố sau:

Thứ nhất, loại môi chất lạnh.
Cần xác định hệ thống sử dụng R134a, R404A, R410A, R717, R744 hay môi chất khác để lựa chọn đúng phiên bản van và vật liệu làm kín.

Thứ hai, áp suất làm việc.
Đây là thông số rất quan trọng, đặc biệt đối với hệ thống CO₂ có áp suất cao. Danfoss có những dòng chuyên dụng cho CO₂ với mức áp suất lên tới 90 hoặc 140 bar tùy sản phẩm.

Thứ ba, nhiệt độ vận hành.
Kho lạnh âm sâu cần loại van có khả năng làm việc trong điều kiện nhiệt độ thấp tương ứng với thiết kế hệ thống.

Thứ tư, kích thước và kiểu kết nối.
Cần kiểm tra DN, kích thước ống, dạng kết nối hàn, hàn lồng hoặc các kiểu kết nối tương ứng trước khi đặt hàng.

Thứ năm, vị trí lắp đặt.
Có thể lựa chọn van dạng thẳng hoặc dạng góc tùy cấu trúc đường ống. Với đường ống có bảo ôn, phiên bản cổ dài có thể phù hợp hơn trong một số ứng dụng.

6. Những sai lầm thường gặp khi sử dụng van chặn

Một lỗi phổ biến là chọn van theo đường kính ống nhưng bỏ qua môi chất và áp suất. Hai hệ thống cùng sử dụng đường ống DN50 chưa chắc sử dụng cùng một loại van.

Một sai lầm khác là sử dụng van chặn như van điều tiết lưu lượng. Van chặn được thiết kế chủ yếu cho chức năng đóng/mở và cô lập, không nên tùy tiện dùng ở trạng thái mở một phần trong thời gian dài nếu thiết kế sản phẩm không cho phép.

Ngoài ra, cần kiểm tra độ kín sau khi lắp đặt, đặc biệt tại các vị trí kết nối. Việc thao tác van cũng cần đúng hướng dẫn kỹ thuật và điều kiện áp suất của hệ thống.

7. Kết luận

Van nước chặn Danfoss đóng vai trò quan trọng trong cả hệ thống kho lạnh và điều hòa trung tâm. Thiết bị giúp kiểm soát, cô lập dòng môi chất và hỗ trợ hiệu quả cho quá trình bảo trì, sửa chữa hệ thống.

Với các dòng như SVA cho lạnh công nghiệp và GBC cho lạnh, điều hòa thương mại, Danfoss cung cấp nhiều lựa chọn về kiểu dáng, kích thước, vật liệu và khả năng chịu áp suất. GBC có thể sử dụng trên đường lỏng, đường hút và đường gas nóng, trong khi SVA được phát triển cho các yêu cầu của hệ thống lạnh công nghiệp.

Tuy nhiên, để lựa chọn đúng sản phẩm, cần dựa trên môi chất lạnh, áp suất, nhiệt độ, kích thước đường ống, kiểu kết nối và vị trí lắp đặt. Việc lựa chọn đúng ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao độ an toàn và giảm thời gian, chi phí bảo trì về lâu dài.
