Van an toàn trong hệ thống chữa cháy là gì? Cấu tạo và nguyên lý hoạt động

Trong các hệ thống phòng cháy chữa cháy (PCCC), áp suất trong đường ống và thiết bị cần được kiểm soát ổn định để đảm bảo máy bơm, đường ống và các thiết bị đầu cuối hoạt động đúng thiết kế. Khi áp suất tăng vượt quá giới hạn cho phép, hệ thống có thể xuất hiện tình trạng rung động, rò rỉ, hư hỏng đường ống hoặc gây ảnh hưởng đến các thiết bị liên quan.

Van an toàn trong hệ thống chữa cháy được sử dụng như một thiết bị bảo vệ, có nhiệm vụ xả bớt môi chất khi áp suất vượt quá giá trị cài đặt. Nhờ đó, van góp phần hạn chế nguy cơ quá áp và bảo vệ hệ thống trong quá trình vận hành.

Vậy van an toàn PCCC có cấu tạo như thế nào, hoạt động ra sao và được lắp đặt ở đâu? Hãy cùng tìm hiểu chi tiết dưới đây.

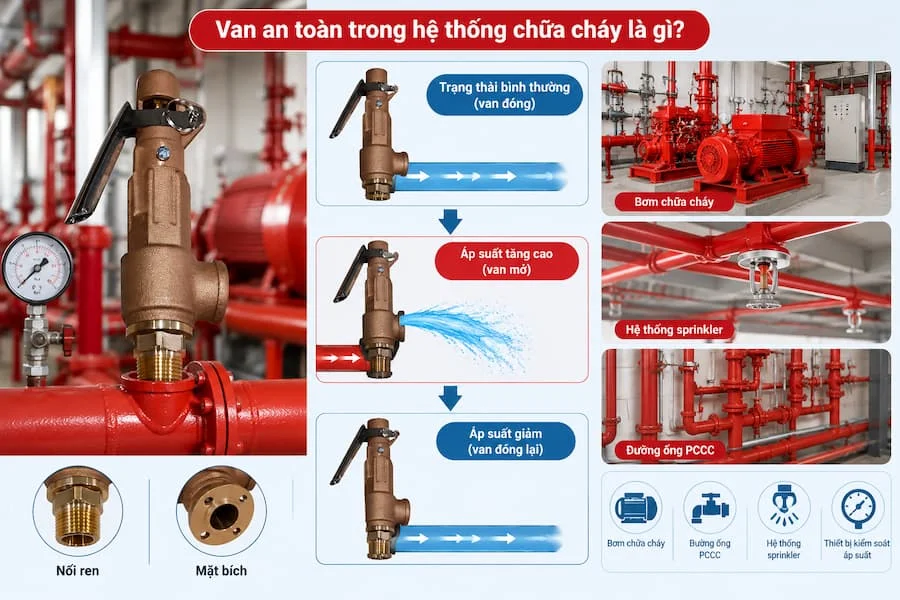

Van an toàn trong hệ thống chữa cháy là gì?

Van an toàn trong hệ thống chữa cháy là thiết bị cơ khí được sử dụng để bảo vệ hệ thống đường ống và thiết bị PCCC khỏi tình trạng áp suất vượt quá giới hạn cho phép.

Ở trạng thái bình thường, van duy trì trạng thái đóng để không làm ảnh hưởng đến áp suất và lưu lượng cần thiết của hệ thống. Khi áp suất tại đầu vào van tăng đến hoặc vượt mức áp suất cài đặt, cơ cấu bên trong van sẽ tác động để mở cửa xả. Một phần nước được thoát ra ngoài hoặc được dẫn đến vị trí xả phù hợp, từ đó giúp giảm áp suất trong hệ thống.

Khi áp suất giảm xuống dưới mức đóng lại của van, cơ cấu van trở về trạng thái đóng.

Van an toàn thường được sử dụng cùng các thiết bị như bơm chữa cháy, đường ống PCCC, hệ thống sprinkler và các cụm thiết bị kiểm soát áp suất. Tùy thiết kế hệ thống, van có thể sử dụng kết nối ren hoặc mặt bích, với nhiều kích thước và mức áp suất làm việc khác nhau.

Cấu tạo của van an toàn PCCC

Tùy từng thiết kế và nhà sản xuất, cấu tạo van an toàn có thể khác nhau. Tuy nhiên, loại van an toàn tác động trực tiếp thường gồm một số bộ phận cơ bản sau:

Thân van

Thân van là bộ phận bao bọc và liên kết các chi tiết bên trong van. Thân có nhiệm vụ chịu áp lực của môi chất và kết nối van với hệ thống đường ống.

Vật liệu chế tạo thân van có thể là gang, đồng, inox hoặc thép tùy theo yêu cầu về áp suất, môi trường và điều kiện sử dụng.

Hai kiểu kết nối thường gặp là nối ren và nối mặt bích. Với đường kính nhỏ, van nối ren có thể được sử dụng để thuận tiện cho việc lắp đặt. Đối với đường ống có kích thước lớn hoặc yêu cầu kết nối chắc chắn, kiểu mặt bích thường được lựa chọn.

Lò xo chịu lực

Lò xo là bộ phận quan trọng quyết định lực giữ van ở trạng thái đóng.

Khi áp suất nước tác động lên đĩa van chưa đủ lớn để thắng lực nén của lò xo, đĩa van vẫn được giữ kín trên ghế van.

Độ cứng và mức nén ban đầu của lò xo liên quan trực tiếp đến áp suất mở của van.

Đĩa van hoặc piston

Đĩa van là bộ phận trực tiếp đóng hoặc mở dòng chảy qua cửa van. Một số thiết kế có thể sử dụng piston hoặc cơ cấu tương tự.

Khi áp suất hệ thống tăng cao, lực tác động lên đĩa van tăng. Nếu lực này vượt qua lực giữ của lò xo, đĩa van sẽ dịch chuyển và tạo ra đường thoát cho nước.

Ốc vít điều chỉnh áp suất

Một số van an toàn có cơ cấu điều chỉnh áp suất thông qua vít hoặc bộ phận điều chỉnh lò xo.

Việc thay đổi độ nén của lò xo sẽ làm thay đổi lực giữ đĩa van, từ đó ảnh hưởng đến áp suất mà van bắt đầu mở.

Đối với hệ thống PCCC, thông số cài đặt cần phù hợp với thiết kế của toàn bộ hệ thống. Không nên tự ý điều chỉnh van chỉ dựa trên kinh nghiệm hoặc cảm quan, bởi cài đặt không phù hợp có thể làm van mở quá sớm hoặc không bảo vệ hệ thống khi xảy ra quá áp.

Cửa vào và cửa xả

Van có cửa vào kết nối với phía có áp suất cần được bảo vệ và cửa xả để đưa nước ra khỏi van khi van mở.

Khi áp suất chưa vượt mức cài đặt, cửa xả được đóng. Khi xảy ra quá áp, nước được giải phóng qua cửa xả để giảm áp lực tác động lên hệ thống.

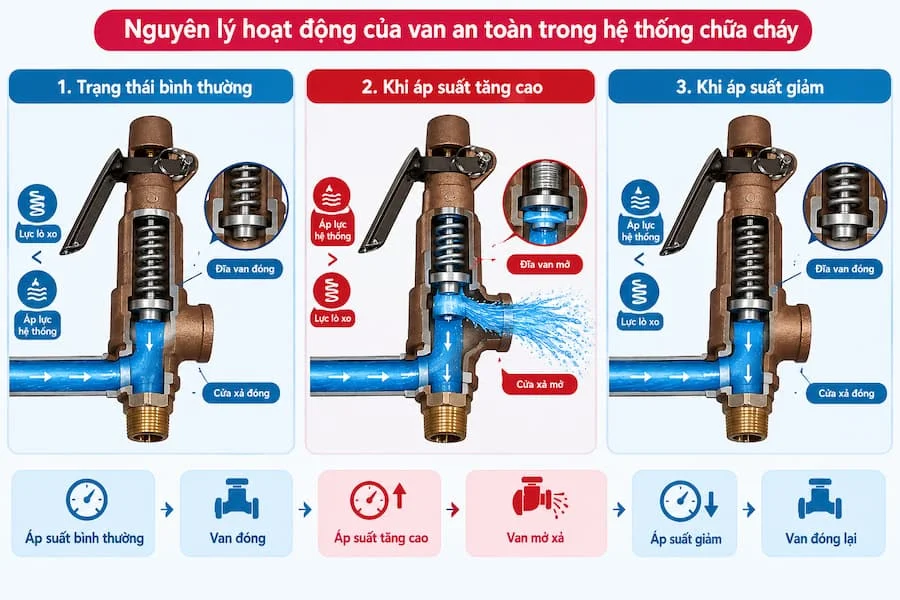

Nguyên lý hoạt động của van an toàn trong hệ thống chữa cháy

Nguyên lý hoạt động của van an toàn tương đối đơn giản, dựa trên sự cân bằng giữa áp lực của nước và lực đàn hồi của lò xo.

Trạng thái bình thường

Khi hệ thống PCCC hoạt động trong phạm vi áp suất thiết kế, áp lực nước tác động lên đĩa van chưa đủ để thắng lực nén của lò xo.

Lúc này:

Áp lực hệ thống < lực giữ của lò xo

Đĩa van được giữ chặt trên ghế van và cửa xả ở trạng thái đóng.

Nước tiếp tục lưu thông trong hệ thống theo thiết kế mà không bị xả qua van an toàn.

Khi áp suất tăng cao

Trong một số tình huống, áp suất có thể tăng do bơm hoạt động, biến động lưu lượng, điều kiện vận hành hoặc các yếu tố khác.

Khi áp suất tại đầu vào van đạt đến giá trị cài đặt, lực tác động lên đĩa van tăng lên.

Khi:

Áp lực hệ thống ≥ lực cài đặt của van

đĩa van bắt đầu dịch chuyển khỏi ghế van. Cửa xả mở và nước được giải phóng qua đường xả.

Quá trình này giúp hạn chế sự gia tăng áp suất trong khu vực được van bảo vệ.

Khi áp suất giảm

Sau khi một phần nước được xả ra, áp suất trong hệ thống giảm xuống.

Khi áp suất giảm đến mức phù hợp với đặc tính đóng của van, lực lò xo đưa đĩa van trở lại vị trí ban đầu. Cửa xả đóng lại và hệ thống tiếp tục vận hành bình thường.

Có thể hình dung quá trình hoạt động theo trình tự:

Áp suất bình thường → Van đóng → Áp suất tăng cao → Van mở xả → Áp suất giảm → Van đóng lại.

Van an toàn có vai trò gì trong hệ thống chữa cháy?

Một trong những vai trò quan trọng nhất của van an toàn là hạn chế nguy cơ quá áp.

Khi áp suất vượt quá giới hạn thiết kế, các thành phần như đường ống, mối nối, mặt bích, thiết bị đo áp suất hoặc các thiết bị khác có thể chịu tải lớn hơn mức dự kiến.

Van an toàn tạo ra một cơ chế xả áp tự động, giúp giảm bớt áp lực khi điều kiện quá áp xảy ra.

Ngoài ra, van còn có thể góp phần:

• Bảo vệ đường ống và thiết bị khỏi áp suất quá cao.

• Hạn chế nguy cơ rò rỉ tại các mối nối.

• Hỗ trợ duy trì áp suất trong phạm vi thiết kế.

• Tăng mức độ an toàn cho hệ thống bơm và đường ống.

• Giảm nguy cơ hư hỏng do áp suất vượt giới hạn.

Tuy nhiên, hiệu quả bảo vệ phụ thuộc vào việc lựa chọn đúng loại van, áp suất cài đặt, kích thước, vị trí lắp đặt và đường xả.

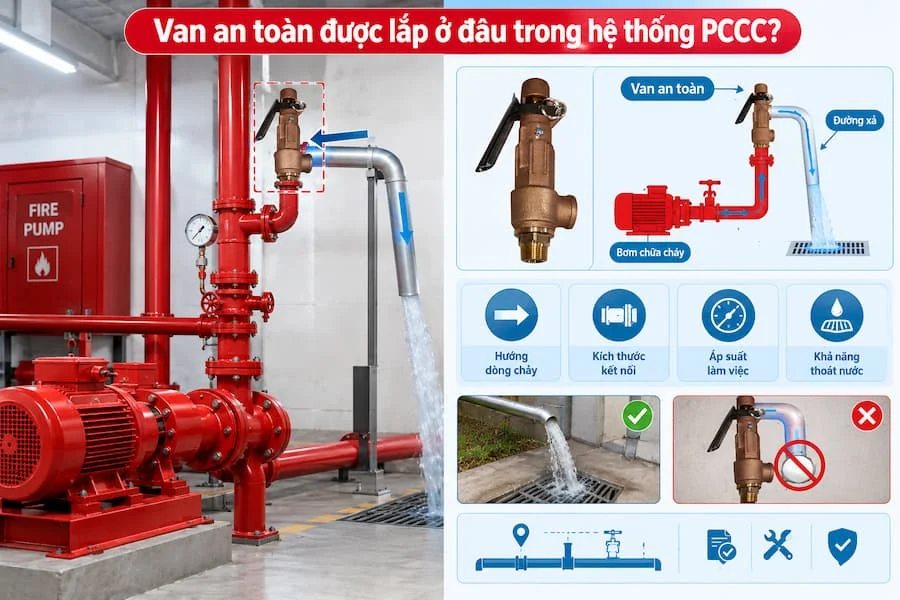

Van an toàn được lắp ở đâu trong hệ thống PCCC?

Vị trí lắp đặt van an toàn phải dựa trên thiết kế và yêu cầu kỹ thuật của hệ thống cụ thể.

Trong thực tế, van có thể được bố trí tại những khu vực cần bảo vệ khỏi nguy cơ quá áp, chẳng hạn như các cụm đường ống hoặc thiết bị liên quan đến hệ thống bơm chữa cháy.

Khi lắp đặt, cần chú ý hướng dòng chảy, kích thước kết nối, áp suất làm việc và khả năng thoát nước khi van mở.

Đường xả cũng cần được bố trí phù hợp để nước xả không gây nguy hiểm cho người vận hành hoặc ảnh hưởng đến thiết bị xung quanh.

Đặc biệt, không nên tự ý thay đổi vị trí van hoặc bịt kín đường xả nếu chưa có đánh giá kỹ thuật, bởi điều này có thể làm mất chức năng bảo vệ của van.

Van an toàn và van giảm áp khác nhau thế nào?

Hai loại van thường bị nhầm lẫn vì đều liên quan đến kiểm soát áp suất, nhưng mục đích sử dụng không giống nhau.

Van an toàn chủ yếu được sử dụng để bảo vệ hệ thống khi áp suất tăng vượt giới hạn cài đặt. Khi xảy ra quá áp, van mở để xả môi chất.

Trong khi đó, van giảm áp được sử dụng để duy trì áp suất đầu ra ở mức thấp hơn và ổn định hơn so với áp suất đầu vào.

Có thể hiểu đơn giản:

Do đó, không nên dùng hai loại van này thay thế hoàn toàn cho nhau.

Những lưu ý khi lựa chọn van an toàn trong hệ thống chữa cháy

Để van hoạt động phù hợp với hệ thống, cần xem xét nhiều yếu tố thay vì chỉ dựa vào kích thước đường ống.

Trước tiên là áp suất làm việc và áp suất cài đặt. Van phải có thông số phù hợp với thiết kế hệ thống và giới hạn chịu áp của các thiết bị liên quan.

Tiếp theo là kích thước và kiểu kết nối. Van cần tương thích với đường ống về đường kính và phương thức kết nối như ren hoặc mặt bích.

Vật liệu thân van cũng cần phù hợp với môi trường và điều kiện vận hành. Gang, đồng, inox và thép có những đặc tính khác nhau về độ bền, khả năng chống ăn mòn và phạm vi sử dụng.

Ngoài ra, cần quan tâm đến lưu lượng xả, nhiệt độ môi trường, môi chất, điều kiện lắp đặt và yêu cầu kiểm tra định kỳ.

Đối với hệ thống PCCC, việc lựa chọn và cài đặt nên được thực hiện dựa trên hồ sơ thiết kế, tiêu chuẩn và yêu cầu kỹ thuật áp dụng cho công trình.

Kết luận

Van an toàn trong hệ thống chữa cháy là một thiết bị quan trọng giúp bảo vệ đường ống và các thiết bị PCCC trước nguy cơ áp suất vượt quá giới hạn cho phép. Van hoạt động dựa trên sự cân bằng giữa áp lực của nước và lực giữ của lò xo: khi áp suất đạt mức cài đặt, van mở để xả bớt nước; khi áp suất giảm, van đóng lại.

Về cấu tạo, van thường gồm thân van, lò xo, đĩa van hoặc piston, cơ cấu điều chỉnh, cửa vào và cửa xả. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phối hợp với nhau để thực hiện nhiệm vụ bảo vệ quá áp.

Khi sử dụng trong hệ thống PCCC, cần lựa chọn van đúng kích thước, vật liệu, áp suất cài đặt và phương thức kết nối. Đồng thời, việc lắp đặt, kiểm tra và bảo dưỡng cần tuân thủ hồ sơ thiết kế cũng như các yêu cầu kỹ thuật áp dụng cho công trình, thay vì tự ý thay đổi thông số của van.
