Ball Valve DN80 Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Ball Valve DN80 (van bi DN80) là một trong những dòng van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống cấp nước, xử lý nước thải, HVAC, dầu khí và nhiều lĩnh vực sản xuất khác. Với thiết kế đóng mở nhanh, khả năng làm kín tốt và độ bền cao, van bi DN80 giúp kiểm soát dòng chảy hiệu quả, đồng thời góp phần nâng cao độ an toàn và ổn định cho hệ thống.

Vậy van bi DN80 là gì, có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

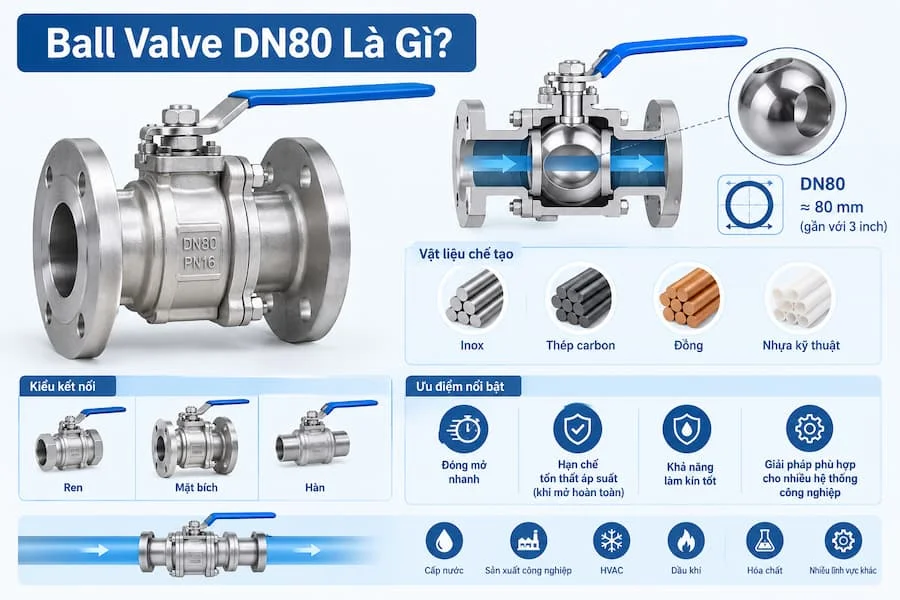

Ball Valve DN80 Là Gì?

Ball Valve DN80 là tên gọi tiếng Anh của van bi có kích thước danh nghĩa DN80. Đây là loại van sử dụng một viên bi được gia công với lỗ xuyên tâm để thực hiện chức năng đóng hoặc mở dòng lưu chất bên trong đường ống.

Trong đó, DN là viết tắt của Diameter Nominal, có nghĩa là đường kính danh nghĩa của đường ống hoặc thiết bị kết nối. DN80 thường tương ứng với kích thước danh nghĩa 80 mm, gần với kích thước 3 inch. Tuy nhiên, kích thước thực tế của đường kính trong, đường kính ngoài và các đầu kết nối còn phụ thuộc vào tiêu chuẩn đường ống cũng như thiết kế của từng sản phẩm.

Van bi DN80 có thể được chế tạo từ nhiều vật liệu khác nhau như inox, thép carbon, đồng hoặc nhựa kỹ thuật. Tùy theo môi trường sử dụng, người dùng có thể lựa chọn van có kiểu kết nối ren, mặt bích hoặc hàn. Trong các hệ thống công nghiệp có đường ống kích thước lớn, kiểu kết nối mặt bích thường được lựa chọn nhờ khả năng liên kết chắc chắn và thuận tiện khi tháo lắp, bảo trì.

Với khả năng đóng mở nhanh và hạn chế tổn thất áp suất khi van mở hoàn toàn, van bi DN80 là giải pháp phù hợp cho nhiều hệ thống cần kiểm soát dòng chảy ổn định.

Cấu Tạo Của Ball Valve DN80

Một bộ van bi DN80 tiêu chuẩn gồm nhiều bộ phận phối hợp với nhau để đảm bảo khả năng vận hành và làm kín. Cấu tạo cụ thể có thể thay đổi tùy theo nhà sản xuất, vật liệu và phương thức điều khiển.

Thân van (Body)

Thân van là bộ phận bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối van với hệ thống đường ống. Bộ phận này thường được sản xuất từ inox 304, inox 316, thép carbon, đồng hoặc nhựa kỹ thuật.

Việc lựa chọn vật liệu thân van cần căn cứ vào nhiệt độ, áp suất làm việc và đặc tính hóa học của lưu chất. Chẳng hạn, inox thường được sử dụng trong môi trường yêu cầu khả năng chống ăn mòn tốt, trong khi thép carbon phù hợp với nhiều hệ thống công nghiệp sử dụng nước hoặc chất lỏng thông thường.

Bi van (Ball)

Bi van là bộ phận quan trọng nhất, có dạng hình cầu và được gia công một lỗ xuyên tâm. Khi lỗ trên bi nằm cùng hướng với dòng chảy, lưu chất có thể đi qua van. Khi bi xoay 90 độ, lỗ sẽ nằm vuông góc với dòng chảy và ngăn lưu chất đi qua.

Bề mặt bi cần có độ nhẵn và độ chính xác phù hợp để phối hợp với gioăng làm kín, giúp hạn chế rò rỉ trong quá trình vận hành.

Trục van (Stem)

Trục van kết nối bi van với tay gạt hoặc bộ truyền động. Khi người vận hành xoay tay gạt hoặc bộ điều khiển tác động lực lên trục, bi van sẽ quay theo và thay đổi trạng thái đóng mở.

Trục van thường được thiết kế để đảm bảo độ bền cơ học, khả năng truyền mô-men xoắn và độ kín tại vị trí xuyên qua thân van.

Gioăng làm kín (Seat và Seal)

Gioăng làm kín có nhiệm vụ tạo bề mặt tiếp xúc giữa bi van và thân van, hạn chế lưu chất rò rỉ khi van đóng. Các vật liệu phổ biến gồm PTFE, thường được gọi là Teflon, và một số loại polymer hoặc vật liệu đàn hồi chuyên dụng.

Lựa chọn gioăng cần phù hợp với nhiệt độ, áp suất và khả năng tương thích hóa học của môi trường. Đây là yếu tố ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả làm kín của van.

Bộ phận điều khiển

Van bi DN80 có thể sử dụng tay gạt, hộp số, bộ truyền động điện hoặc bộ truyền động khí nén. Với các dòng van kích thước lớn hoặc yêu cầu vận hành tự động, bộ truyền động giúp giảm công sức thao tác và dễ dàng tích hợp vào hệ thống điều khiển trung tâm.

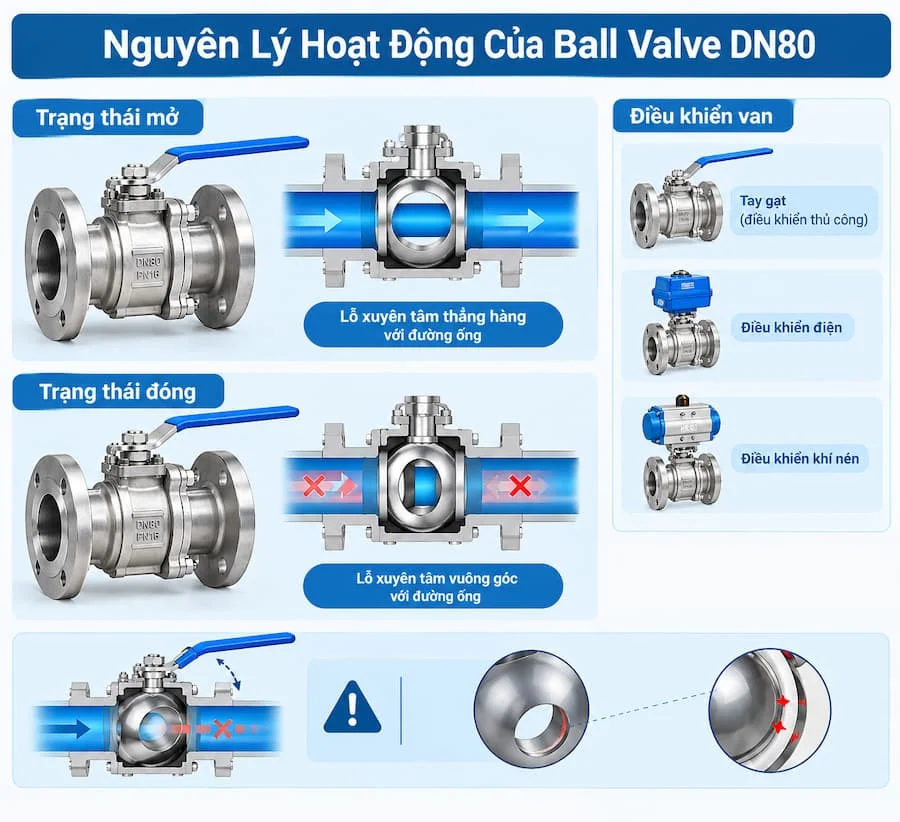

Nguyên Lý Hoạt Động Của Ball Valve DN80

Van bi DN80 hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van. Thông thường, van bi đóng mở bằng góc quay 90 độ, giúp thao tác nhanh và thuận tiện.

Khi van ở trạng thái mở, lỗ xuyên tâm của bi van nằm thẳng hàng với đường ống. Dòng lưu chất có thể đi qua van với mức cản trở tương đối thấp, đặc biệt đối với loại van bi toàn lỗ.

Khi van chuyển sang trạng thái đóng, bi van xoay khoảng 90 độ khiến lỗ xuyên tâm nằm vuông góc với hướng dòng chảy. Bề mặt bi tiếp xúc với gioăng làm kín, ngăn lưu chất tiếp tục đi qua.

Đối với van điều khiển bằng tay, người vận hành trực tiếp xoay tay gạt để thay đổi trạng thái. Đối với van điều khiển điện hoặc khí nén, bộ truyền động thực hiện chuyển động xoay theo tín hiệu điều khiển hoặc lệnh vận hành.

Mặc dù van bi có thể được sử dụng để điều tiết dòng chảy trong một số thiết kế chuyên dụng, các loại van bi đóng mở thông thường thích hợp hơn với chế độ mở hoàn toàn hoặc đóng hoàn toàn. Việc duy trì van ở vị trí mở một phần trong thời gian dài có thể làm tăng mức độ mài mòn của bi và gioăng, tùy thuộc vào điều kiện dòng chảy và thiết kế van.

Ưu Điểm Nổi Bật Của Van Bi DN80

Van bi DN80 được sử dụng rộng rãi nhờ sở hữu nhiều ưu điểm trong quá trình vận hành công nghiệp.

Đóng mở nhanh: Cơ chế xoay 90 độ cho phép chuyển đổi trạng thái nhanh chóng, giúp tiết kiệm thời gian thao tác và thuận tiện khi cần cô lập một đoạn đường ống.

Khả năng làm kín tốt: Với bi van và gioăng được thiết kế phù hợp, van có thể hạn chế rò rỉ hiệu quả khi đóng. Mức độ làm kín thực tế phụ thuộc vào cấu tạo, vật liệu và tiêu chuẩn thử nghiệm của sản phẩm.

Tổn thất áp suất thấp: Khi sử dụng loại van bi toàn lỗ và mở hoàn toàn, dòng lưu chất đi qua tương đối thông thoáng, giúp hạn chế tổn thất áp suất.

Độ bền cao: Nếu được lựa chọn đúng vật liệu và vận hành trong phạm vi thông số cho phép, van có thể hoạt động ổn định trong thời gian dài.

Đa dạng lựa chọn: Van có nhiều kiểu kết nối, vật liệu thân van và phương thức điều khiển, đáp ứng nhu cầu của các hệ thống từ cấp nước đến dây chuyền sản xuất công nghiệp.

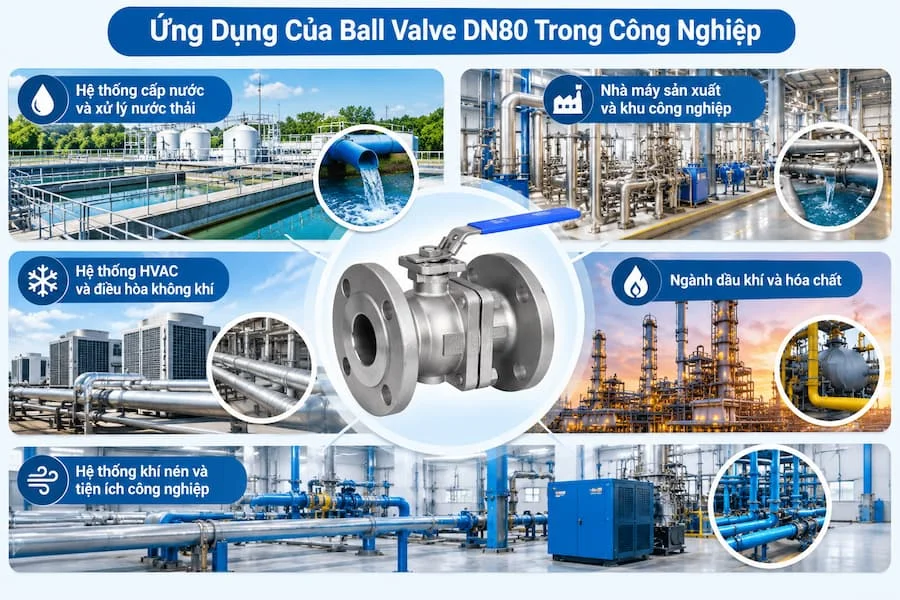

Ứng Dụng Của van bi DN80 Trong Công Nghiệp

Nhờ kích thước danh nghĩa DN80 và khả năng đóng mở hiệu quả, van bi DN80 được ứng dụng trong nhiều lĩnh vực khác nhau.

Hệ thống cấp nước và xử lý nước thải

Trong các nhà máy cấp nước, trạm bơm và hệ thống xử lý nước thải, van bi DN80 được sử dụng để đóng mở đường ống, cô lập thiết bị hoặc hỗ trợ công tác bảo trì. Vật liệu van cần được lựa chọn dựa trên chất lượng nước, hóa chất xử lý và điều kiện vận hành thực tế.

Nhà máy sản xuất và khu công nghiệp

Van bi DN80 có thể xuất hiện trong hệ thống cấp nước kỹ thuật, đường ống dẫn chất lỏng, hệ thống làm mát và một số dây chuyền sản xuất. Khả năng đóng mở nhanh giúp nhân viên vận hành kiểm soát dòng lưu chất thuận tiện hơn.

Hệ thống HVAC và điều hòa không khí

Trong hệ thống sưởi, thông gió và điều hòa không khí, van bi DN80 thường được lắp đặt trên đường ống nước lạnh hoặc nước nóng để đóng mở và cô lập các nhánh đường ống khi cần kiểm tra, sửa chữa thiết bị.

Ngành dầu khí và hóa chất

Trong các hệ thống dẫn dầu, nhiên liệu hoặc hóa chất, van bi DN80 có thể được sử dụng nếu vật liệu thân van, bi van, gioăng và cấp áp suất đáp ứng đầy đủ yêu cầu của môi trường. Với các lưu chất nguy hiểm hoặc dễ cháy, cần ưu tiên sản phẩm có chứng nhận, tiêu chuẩn an toàn và khả năng làm kín phù hợp.

Hệ thống khí nén và tiện ích công nghiệp

Một số loại van bi DN80 được thiết kế cho hệ thống khí hoặc các đường ống tiện ích trong nhà máy. Khi sử dụng, cần xác nhận rõ khả năng tương thích với môi chất khí, áp suất làm việc và yêu cầu an toàn của hệ thống.

Kinh Nghiệm Lựa Chọn Ball Valve DN80 Phù Hợp

Để lựa chọn van bi DN80 phù hợp, người mua nên xem xét một số yếu tố kỹ thuật quan trọng thay vì chỉ dựa vào kích thước hoặc giá thành.

Trước tiên, cần xác định môi chất sử dụng là nước, khí, dầu hay hóa chất. Mỗi loại lưu chất có thể yêu cầu vật liệu thân van, bi van và gioăng làm kín khác nhau.

Tiếp theo, cần kiểm tra áp suất và nhiệt độ làm việc. Các thông số như PN16, PN25 hoặc Class 150 thể hiện những hệ thống phân cấp áp suất theo tiêu chuẩn tương ứng; không nên mặc định chúng tương đương trực tiếp với nhau. Áp suất cho phép thực tế còn phụ thuộc vào nhiệt độ, vật liệu và thiết kế của nhà sản xuất.

Kiểu kết nối cũng cần được lựa chọn phù hợp với đường ống hiện hữu. Với DN80, nên đối chiếu tiêu chuẩn mặt bích, kích thước tâm lỗ bu lông, đường kính ngoài và kiểu mặt làm kín để đảm bảo lắp đặt chính xác.

Cuối cùng, hãy cân nhắc phương thức vận hành. Van tay phù hợp với hệ thống thao tác trực tiếp; van điều khiển điện hoặc khí nén thích hợp khi cần tự động hóa, điều khiển từ xa hoặc vận hành thường xuyên.

Kết Luận

Ball Valve DN80 là dòng van bi công nghiệp có vai trò quan trọng trong việc đóng mở và kiểm soát dòng lưu chất trong hệ thống đường ống. Với cấu tạo gồm thân van, bi van, trục van, gioăng làm kín và bộ phận điều khiển, sản phẩm mang lại khả năng vận hành nhanh, độ kín tốt và tính linh hoạt trong nhiều ứng dụng.

Để đạt hiệu quả sử dụng lâu dài, người dùng cần lựa chọn van dựa trên môi chất, áp suất, nhiệt độ, vật liệu và tiêu chuẩn kết nối thực tế. Đồng thời, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và chế độ bảo hành phù hợp.

Nếu bạn đang tìm kiếm ball valve DN80 chất lượng cho hệ thống công nghiệp, hãy đối chiếu kỹ yêu cầu vận hành với thông số sản phẩm và tham khảo tư vấn từ nhà cung cấp có kinh nghiệm để lựa chọn giải pháp phù hợp nhất.
