Y lọc DN80 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Y lọc DN 80 là thiết bị được sử dụng trong hệ thống đường ống nhằm loại bỏ cặn bẩn, rác vụn, mạt kim loại và các tạp chất rắn có trong dòng lưu chất. Với thiết kế thân van đặc trưng hình chữ Y, sản phẩm cho phép dòng chảy đi qua lưới lọc, giữ lại các hạt cặn trước khi chúng đi vào những thiết bị phía sau. Nhờ đó, Y lọc góp phần hạn chế tắc nghẽn, giảm nguy cơ hư hỏng và hỗ trợ duy trì hoạt động ổn định của toàn hệ thống.

Thiết bị này thường được lắp đặt trong hệ thống cấp thoát nước, đường ống công nghiệp, hệ thống HVAC, dây chuyền sản xuất và một số ứng dụng dẫn hơi hoặc khí khi model đáp ứng yêu cầu kỹ thuật. Để lựa chọn đúng sản phẩm, người dùng cần hiểu rõ cấu tạo, nguyên lý hoạt động, vật liệu chế tạo và điều kiện làm việc phù hợp của Y lọc DN 80.

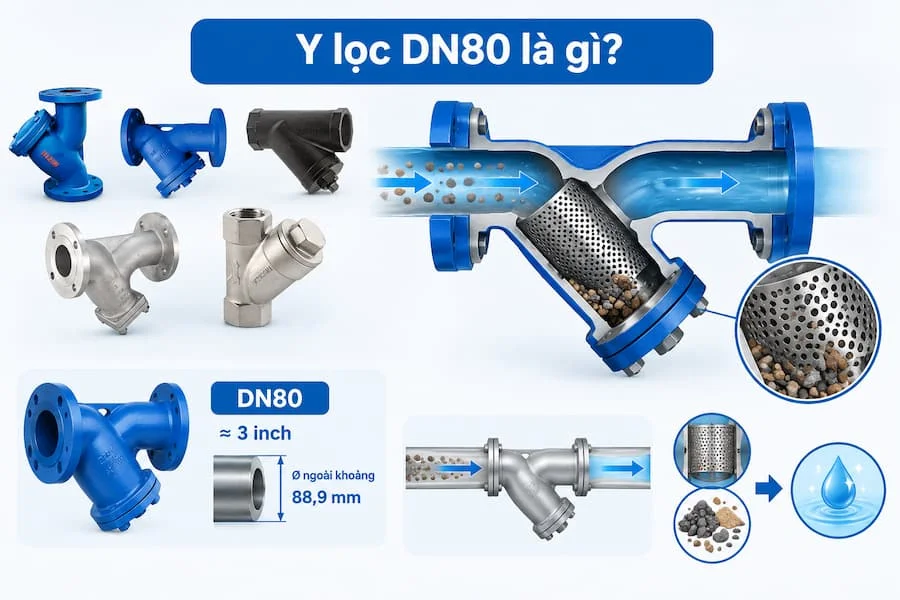

Y lọc DN80 là gì?

Y lọc DN80, còn được gọi là lọc chữ Y DN80 hoặc Y strainer DN80, là thiết bị lọc cơ học được lắp trên đường ống để giữ lại các tạp chất rắn có kích thước lớn hơn khả năng lọc của lưới lọc bên trong.

Trong ký hiệu DN80, DN là viết tắt của Diameter Nominal, thể hiện kích thước danh nghĩa của đường ống và thiết bị kết nối. DN80 thường được quy đổi theo kích thước danh nghĩa khoảng 3 inch. Tuy nhiên, kích thước đường kính ngoài thực tế còn phụ thuộc vào tiêu chuẩn ống, chẳng hạn ống thép DN80 thường có đường kính ngoài khoảng 88,9 mm theo hệ tiêu chuẩn thông dụng, không phải phi 90 mm trong mọi trường hợp.

Điểm đặc trưng của Y lọc DN 80 là phần thân có nhánh nghiêng chứa lưới lọc. Khi lưu chất đi qua thiết bị, các tạp chất được giữ lại trong lưới, còn dòng lưu chất tiếp tục đi đến đường ống phía sau. Cấu tạo này giúp việc thu gom cặn và vệ sinh thuận tiện hơn so với một số phương án lọc không có bộ phận tháo vệ sinh riêng.

Y lọc DN 80 không có chức năng thay thế hoàn toàn các thiết bị xử lý nước hoặc hệ thống lọc tinh. Khả năng giữ cặn phụ thuộc vào kích thước mắt lưới, loại lưu chất và đặc tính của tạp chất. Vì vậy, cần lựa chọn sản phẩm theo yêu cầu thực tế thay vì chỉ căn cứ vào kích thước DN.

Cấu tạo của Y lọc DN 80

Tùy theo nhà sản xuất, vật liệu và thiết kế từng model, cấu tạo Y lọc DN 80 có thể có một số khác biệt. Tuy nhiên, sản phẩm thông thường bao gồm các bộ phận chính sau:

Thân Y lọc

Thân lọc là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời tạo thành đường dẫn cho lưu chất đi qua. Thân có thiết kế dạng chữ Y với một nhánh nghiêng để lắp lưới lọc và nắp vệ sinh.

Vật liệu chế tạo thân thường gồm gang, thép hoặc inox. Y lọc gang được sử dụng phổ biến trong nhiều hệ thống cấp nước và đường ống công nghiệp thông thường. Y lọc thép có thể phù hợp với một số điều kiện làm việc yêu cầu đặc tính cơ học nhất định, trong khi Y lọc inox được cân nhắc khi cần khả năng chống ăn mòn tốt hơn, tùy theo mác inox và môi trường sử dụng.

Khi lựa chọn thân lọc, cần kiểm tra áp suất làm việc, nhiệt độ, tính chất lưu chất và tiêu chuẩn chế tạo. Không nên mặc định rằng mọi sản phẩm cùng kích thước DN80 đều có khả năng chịu áp lực hoặc chịu nhiệt giống nhau.

Lưới lọc

Lưới lọc là bộ phận trực tiếp giữ lại cặn bẩn trong dòng lưu chất. Bộ phận này thường được chế tạo từ inox hoặc vật liệu khác theo thiết kế của nhà sản xuất, có dạng lưới đục lỗ hoặc lưới đan tùy từng model.

Kích thước mắt lưới quyết định khả năng giữ lại các hạt cặn. Lưới có mắt nhỏ giúp giữ được các hạt có kích thước nhỏ hơn, nhưng cũng có thể gây tăng tổn thất áp suất và nhanh tích tụ cặn khi lưu chất chứa nhiều tạp chất. Ngược lại, lưới có mắt lớn thường cho lưu lượng đi qua thuận lợi hơn nhưng khả năng giữ cặn mịn sẽ hạn chế.

Vì vậy, khi mua Y lọc DN 80, người dùng nên tìm hiểu thông số lưới lọc thay vì chỉ quan tâm đến kích thước đường ống.

Nắp lọc và gioăng làm kín

Nắp lọc được bố trí tại nhánh nghiêng của thân, có nhiệm vụ giữ lưới lọc đúng vị trí và tạo điều kiện tháo lắp khi vệ sinh. Tùy model, nắp có thể được cố định bằng ren hoặc bu lông.

Gioăng làm kín nằm tại vị trí tiếp giáp giữa nắp và thân, giúp hạn chế rò rỉ lưu chất trong quá trình vận hành. Gioăng thường được lựa chọn theo nhiệt độ, áp suất và tính chất hóa học của môi trường làm việc.

Sau một thời gian sử dụng, gioăng có thể bị lão hóa, biến dạng hoặc hư hỏng. Khi xuất hiện hiện tượng rò rỉ tại nắp lọc, cần kiểm tra bề mặt tiếp xúc, tình trạng gioăng và độ siết của các chi tiết liên kết trước khi đưa hệ thống trở lại hoạt động.

Đầu kết nối

Hai đầu kết nối có nhiệm vụ liên kết Y lọc với đường ống. Đối với kích thước DN80, kiểu kết nối mặt bích thường được sử dụng trong nhiều hệ thống công nghiệp vì thuận tiện cho việc tháo lắp, bảo dưỡng và thay thế thiết bị.

Tiêu chuẩn mặt bích có thể khác nhau tùy sản phẩm, chẳng hạn JIS, DIN hoặc ANSI. Người dùng cần kiểm tra kích thước, tiêu chuẩn, cấp áp lực và khoảng cách lỗ bu lông để bảo đảm tương thích với đường ống hiện có.

Nguyên lý hoạt động của Y lọc DN80

Y lọc DN 80 hoạt động dựa trên nguyên lý lọc cơ học. Thiết bị không cần nguồn điện hoặc cơ cấu truyền động để thực hiện chức năng giữ cặn, mà tận dụng dòng chảy của lưu chất đi qua lưới lọc bên trong.

Khi hệ thống vận hành, lưu chất đi vào cửa đầu vào và di chuyển qua thân lọc. Dòng chảy tiếp xúc với lưới lọc, tại đây các hạt rắn có kích thước lớn hơn khả năng lọc sẽ bị giữ lại. Phần lưu chất đã đi qua lưới tiếp tục chảy ra cửa đầu ra và đi đến các thiết bị phía sau.

Các tạp chất bị giữ lại sẽ tích tụ dần trong nhánh nghiêng của thân lọc. Khi lượng cặn tăng lên, diện tích thông thoáng của lưới có thể giảm, khiến tổn thất áp suất qua thiết bị tăng và lưu lượng hệ thống suy giảm. Nếu không được vệ sinh kịp thời, lưới lọc có thể bị tắc, làm ảnh hưởng đến hiệu quả vận hành của toàn bộ đường ống.

Do đó, người vận hành cần kiểm tra và vệ sinh Y lọc định kỳ theo mức độ bẩn của lưu chất và điều kiện sử dụng thực tế. Với các hệ thống quan trọng, có thể theo dõi chênh lệch áp suất trước và sau thiết bị để xác định thời điểm bảo dưỡng nếu hệ thống được trang bị phương tiện đo phù hợp.

Ứng dụng thực tế của Y lọc DN 80

Nhờ khả năng giữ lại tạp chất rắn trước khi lưu chất đi đến các thiết bị khác, Y lọc DN 80 được ứng dụng trong nhiều lĩnh vực. Phạm vi sử dụng cụ thể phụ thuộc vào vật liệu, áp suất, nhiệt độ và khả năng tương thích của model.

Hệ thống cấp thoát nước

Trong hệ thống cấp nước tại nhà máy, khu dân cư hoặc công trình thương mại, Y lọc DN 80 được lắp trên đường ống để hạn chế cặn, rác vụn và tạp chất đi vào máy bơm, van điều khiển hoặc các thiết bị sử dụng nước.

Thiết bị góp phần giảm nguy cơ tắc nghẽn và hạn chế cặn bẩn ảnh hưởng đến các bộ phận chuyển động. Tuy nhiên, Y lọc chỉ giữ lại tạp chất theo khả năng của lưới, không có chức năng loại bỏ hoàn toàn các chất hòa tan hoặc vi sinh vật trong nước.

Hệ thống HVAC và tuần hoàn nước

Trong hệ thống điều hòa không khí trung tâm, làm mát hoặc tuần hoàn nước công nghiệp, Y lọc DN 80 có thể được sử dụng để hạn chế cặn bẩn đi vào bơm, bộ trao đổi nhiệt và các thiết bị điều khiển dòng chảy.

Việc giữ lại các hạt rắn giúp giảm nguy cơ bám cặn hoặc tắc nghẽn tại những vị trí có tiết diện nhỏ. Để thiết bị phát huy hiệu quả, cần lựa chọn mắt lưới phù hợp và xây dựng lịch vệ sinh dựa trên chất lượng nước tuần hoàn.

Hệ thống hơi và khí công nghiệp

Một số model Y lọc DN 80 được thiết kế để sử dụng cho đường ống hơi hoặc khí công nghiệp. Trong những ứng dụng này, vật liệu thân, lưới lọc, gioăng và giới hạn nhiệt độ, áp suất phải đáp ứng điều kiện làm việc thực tế.

Đối với đường ống hơi nóng, cần đặc biệt chú ý khả năng chịu nhiệt và thiết kế của nhà sản xuất. Không nên sử dụng Y lọc dành cho nước thông thường trong hệ thống hơi nếu chưa xác nhận thông số kỹ thuật phù hợp.

Nhà máy và dây chuyền sản xuất

Trong các nhà máy, Y lọc DN 80 có thể được lắp đặt tại những vị trí cần bảo vệ bơm, van và thiết bị công nghệ khỏi tạp chất rắn. Tùy ngành sản xuất, lưu chất có thể là nước công nghiệp hoặc các loại chất lỏng khác tương thích với vật liệu chế tạo.

Với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh đặc biệt, việc lựa chọn vật liệu cần dựa trên tính chất lưu chất và tiêu chuẩn của quy trình. Y lọc không phù hợp để xử lý mọi loại cặn hoặc chất rắn có tính chất đặc biệt nếu nhà sản xuất không công bố khả năng sử dụng tương ứng.

Ưu điểm của Y lọc DN80

Y lọc DN 80 có cấu tạo tương đối đơn giản, dễ lắp đặt và không cần nguồn năng lượng riêng để thực hiện chức năng lọc. Thiết kế nhánh nghiêng giúp thu gom cặn và tạo điều kiện tháo lưới để vệ sinh khi cần thiết.

Thiết bị còn giúp bảo vệ các bộ phận phía sau khỏi một phần tạp chất rắn, qua đó giảm nguy cơ tắc nghẽn và hỗ trợ kéo dài thời gian sử dụng của thiết bị trong hệ thống. Nhiều lựa chọn về vật liệu và tiêu chuẩn kết nối cũng giúp người dùng tìm được model phù hợp với từng điều kiện làm việc.

Tuy nhiên, Y lọc có thể gây tổn thất áp suất và cần vệ sinh định kỳ. Nếu lưu chất chứa nhiều cặn hoặc yêu cầu lọc hạt rất nhỏ, người dùng có thể cần cân nhắc thiết bị lọc chuyên dụng hoặc phương án lọc nhiều cấp.

Kinh nghiệm lựa chọn Y lọc DN 80 phù hợp

Để chọn đúng sản phẩm, trước hết cần xác định loại lưu chất, lưu lượng, áp suất và nhiệt độ làm việc. Đây là những thông số ảnh hưởng trực tiếp đến độ bền và khả năng vận hành của thiết bị.

Tiếp theo, cần lựa chọn vật liệu thân và lưới lọc phù hợp. Y lọc gang thường được cân nhắc cho các ứng dụng nước thông dụng; inox phù hợp với những môi trường cần khả năng chống ăn mòn cao hơn khi đúng mác vật liệu; thép có thể đáp ứng các yêu cầu công nghiệp riêng tùy thiết kế.

Kiểu kết nối cũng là yếu tố quan trọng. Với Y lọc DN 80 mặt bích, cần đối chiếu tiêu chuẩn mặt bích, cấp áp lực và kích thước lắp đặt. Đồng thời, cần xác định kích thước mắt lưới theo loại cặn cần giữ lại và mức tổn thất áp suất có thể chấp nhận.

Ngoài ra, nên ưu tiên sản phẩm có tài liệu kỹ thuật rõ ràng, nguồn gốc minh bạch và hướng dẫn bảo dưỡng cụ thể. Khi lắp đặt, cần tuân thủ chiều dòng chảy được đánh dấu trên thân, bố trí đủ không gian để tháo nắp vệ sinh và bảo đảm hệ thống đã được cô lập, xả áp trước khi bảo dưỡng.

Cách bảo dưỡng Y lọc DN80 để duy trì hiệu quả lọc

Y lọc DN 80 cần được kiểm tra định kỳ nhằm phát hiện tình trạng tích tụ cặn, tắc lưới hoặc rò rỉ tại các mối nối. Tần suất bảo dưỡng phụ thuộc vào chất lượng lưu chất, thời gian vận hành và yêu cầu của hệ thống.

Khi cần vệ sinh, phải cô lập thiết bị, ngừng dòng chảy và xả hết áp suất trong đoạn ống liên quan trước khi tháo nắp. Sau đó, lấy lưới lọc ra kiểm tra, loại bỏ cặn bẩn và làm sạch bằng phương pháp tương thích với vật liệu. Không nên dùng dụng cụ có thể làm biến dạng hoặc rách lưới.

Trước khi lắp lại, cần kiểm tra gioăng, bề mặt làm kín và tình trạng các chi tiết liên kết. Nếu phát hiện bộ phận hư hỏng, nên thay thế bằng linh kiện phù hợp với model. Sau khi hoàn tất, cần kiểm tra độ kín của thiết bị và vận hành trở lại theo quy trình an toàn của hệ thống.

Kết luận

Y lọc DN80 là thiết bị lọc cơ học có vai trò giữ lại cặn bẩn và tạp chất rắn trong đường ống, góp phần bảo vệ bơm, van và các thiết bị phía sau. Với cấu tạo gồm thân lọc, lưới lọc, nắp, gioăng làm kín và đầu kết nối, sản phẩm được sử dụng trong nhiều hệ thống cấp nước, HVAC và công nghiệp khi đáp ứng điều kiện kỹ thuật.

Để lựa chọn Y lọc DN80 hiệu quả, người dùng cần xem xét đồng thời vật liệu, kích thước mắt lưới, tiêu chuẩn kết nối, áp suất và nhiệt độ làm việc. Bên cạnh đó, việc vệ sinh và bảo dưỡng định kỳ sẽ giúp duy trì hiệu quả lọc, hạn chế sự cố và hỗ trợ hệ thống vận hành ổn định lâu dài.
