Van DN65: Phân loại, thông số kỹ thuật và ứng dụng thực tế

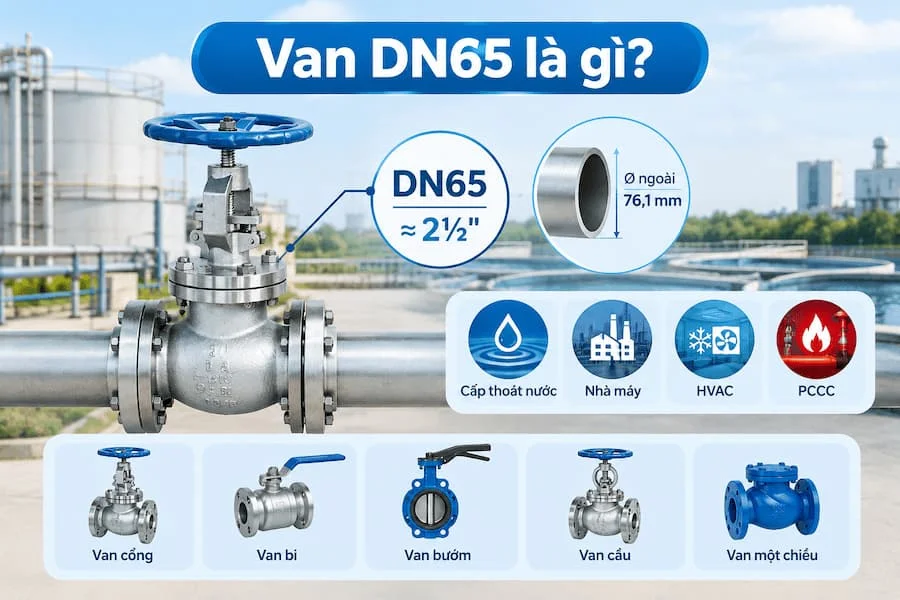

Van DN65 là gì?

Van DN65 là cách gọi các loại van công nghiệp có kích thước danh nghĩa DN 65, được sử dụng để đóng mở, điều tiết hoặc kiểm soát dòng chảy trong hệ thống đường ống. Kích thước này thường tương ứng với 2½ inch, phổ biến trong các hệ thống cấp thoát nước, đường ống nhà máy, hệ thống HVAC và phòng cháy chữa cháy (PCCC), tùy theo thiết kế và yêu cầu kỹ thuật của từng công trình.

Trong ký hiệu DN 65, DN là viết tắt của Diameter Nominal, có nghĩa là đường kính danh nghĩa. Đây là thông số quy ước dùng để xác định kích thước kết nối của đường ống và thiết bị, không đồng nghĩa với đường kính thực tế của lỗ van hay đường kính ngoài của ống.

Đối với ống thép theo một số tiêu chuẩn thông dụng, DN 65 thường có đường kính ngoài khoảng 76,1 mm. Tuy nhiên, kích thước thực tế có thể thay đổi tùy theo vật liệu và tiêu chuẩn sản xuất. Vì vậy, khi lựa chọn van DN 65, người dùng cần kiểm tra tiêu chuẩn kết nối, kích thước mặt bích hoặc ren, áp suất làm việc và các thông số liên quan để bảo đảm khả năng lắp đặt tương thích.

Trên thị trường, van DN 65 có nhiều chủng loại như van cổng, van bi, van bướm, van cầu và van một chiều. Mỗi loại có cấu tạo, nguyên lý vận hành và phạm vi ứng dụng riêng, phù hợp với từng mục đích sử dụng trong hệ thống đường ống.

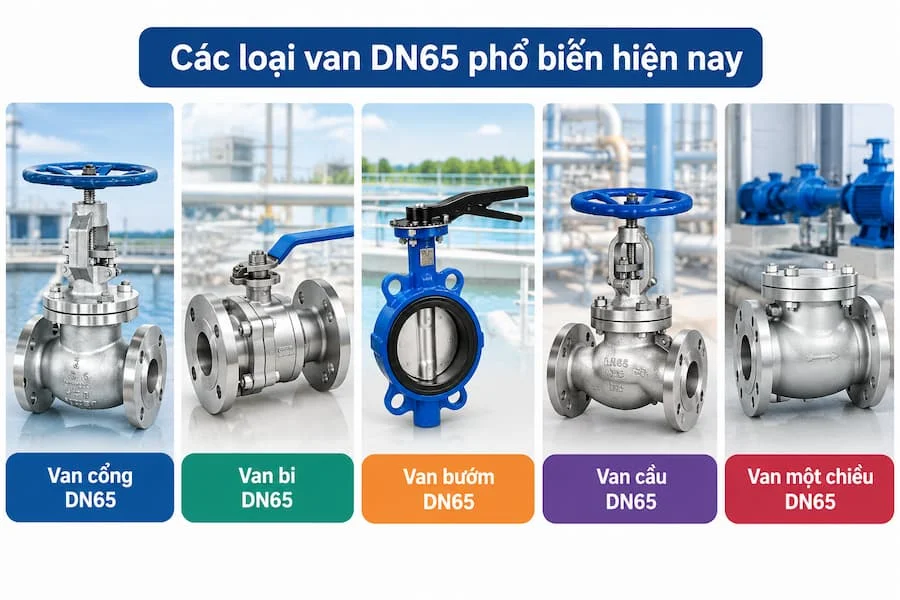

Các loại van DN65 phổ biến hiện nay

Van cổng DN65

Van cổng DN 65 là dòng van đóng mở dòng chảy bằng cách nâng hoặc hạ đĩa van theo phương gần vuông góc với hướng dòng lưu chất. Khi mở hoàn toàn, cửa van được giải phóng tương đối lớn, giúp dòng chảy đi qua với mức cản trở thấp.

Loại van này thường được sử dụng trong hệ thống cấp nước, đường ống dẫn nước công nghiệp và một số hệ thống PCCC. Van cổng phù hợp với nhiệm vụ đóng hoặc ngắt dòng chảy, không nên sử dụng để điều tiết lưu lượng trong thời gian dài nếu nhà sản xuất không cho phép.

Tùy từng model, van cổng DN 65 có thể được chế tạo từ gang, đồng hoặc inox, với phương thức kết nối mặt bích hay ren theo thiết kế. Đối với các hệ thống đường ống công nghiệp, dòng mặt bích thường được lựa chọn khi cần kết nối chắc chắn và thuận tiện cho việc bảo trì.

Van bi DN65

Van bi DN 65 sử dụng một viên bi có lỗ xuyên tâm để kiểm soát dòng lưu chất. Khi xoay tay gạt hoặc bộ truyền động khoảng 90 độ, lỗ bi thay đổi vị trí tương quan với đường ống, qua đó cho phép dòng chảy đi qua hoặc bị chặn lại.

Ưu điểm của van bi là thao tác nhanh, khả năng đóng kín tốt khi sử dụng đúng điều kiện thiết kế và kết cấu tương đối gọn. Một số model có thể được trang bị bộ điều khiển điện hoặc khí nén để phục vụ hệ thống tự động hóa.

Van bi DN 65 thường xuất hiện trong đường ống cấp nước, hệ thống xử lý nước và dây chuyền sản xuất công nghiệp. Khi lựa chọn, cần chú ý vật liệu thân van, vật liệu bi và gioăng làm kín, đặc biệt khi sử dụng với nước nóng, hóa chất hoặc lưu chất có yêu cầu tương thích vật liệu.

Van bướm DN65

Van bướm DN 65 có bộ phận đóng mở dạng đĩa nằm bên trong thân van. Khi vận hành, đĩa van xoay quanh trục để thay đổi tiết diện dòng chảy. Nhờ cấu tạo gọn nhẹ và chiều dài lắp đặt tương đối nhỏ, van bướm được sử dụng rộng rãi trong hệ thống cấp thoát nước, HVAC và một số đường ống công nghiệp.

Van bướm DN 65 có thể sử dụng tay gạt, tay quay hộp số hoặc bộ điều khiển điện, khí nén. Việc lựa chọn phương thức vận hành phụ thuộc vào tần suất đóng mở, khả năng tiếp cận vị trí lắp đặt và yêu cầu điều khiển của hệ thống.

Khi chọn van bướm, cần kiểm tra kiểu thân van, vật liệu đĩa, vật liệu gioăng và áp suất làm việc. Không phải mọi model đều phù hợp với hơi nóng, hóa chất hoặc môi trường có nhiệt độ cao.

Van cầu DN 65

Van cầu DN 65 được thiết kế để đóng mở và điều tiết lưu lượng. Đĩa van di chuyển lên xuống thông qua trục van, làm thay đổi tiết diện dòng lưu chất đi qua cửa van.

So với van cổng chuyên dùng cho nhiệm vụ đóng ngắt, van cầu thường thuận lợi hơn khi cần điều chỉnh lưu lượng theo yêu cầu vận hành. Tuy nhiên, cấu tạo đường dòng của van có thể gây tổn thất áp suất lớn hơn so với một số loại van có đường dẫn thẳng.

Van cầu DN 65 phù hợp với các hệ thống cần kiểm soát lưu lượng nước hoặc một số lưu chất công nghiệp. Việc sử dụng cho hơi nóng hay môi trường có nhiệt độ, áp suất cao cần căn cứ vào vật liệu, kết cấu làm kín và giới hạn làm việc được nhà sản xuất công bố.

Van một chiều DN 65

Van một chiều DN 65 có nhiệm vụ cho phép lưu chất đi theo một hướng và hạn chế dòng chảy ngược. Thiết bị thường hoạt động tự động dựa trên chênh lệch áp suất và lực tác động lên bộ phận đóng mở, không cần thao tác trực tiếp của người vận hành.

Các dạng phổ biến gồm van một chiều lá lật, van một chiều lò xo và van một chiều dạng cánh bướm. Mỗi loại có yêu cầu lắp đặt và đặc điểm vận hành khác nhau.

Trong hệ thống bơm nước, van một chiều DN 65 giúp hạn chế hiện tượng dòng chảy ngược khi bơm dừng, góp phần bảo vệ thiết bị và duy trì điều kiện vận hành phù hợp. Người dùng cần kiểm tra chiều dòng chảy, áp suất mở van và hướng dẫn lắp đặt của từng model.

Thông số kỹ thuật của van DN 65

Thông số của van DN 65 không hoàn toàn giống nhau giữa các dòng sản phẩm. Bảng dưới đây tổng hợp những đặc điểm thường gặp để người mua tham khảo trước khi lựa chọn.

Các thông số trong bảng mang tính định hướng, không phải thông số áp dụng chung cho mọi sản phẩm DN 65. Chẳng hạn, áp suất danh nghĩa PN10, PN16 hoặc PN25 cần được xác định theo thiết kế và tài liệu kỹ thuật của từng model. Không nên chỉ dựa vào kích thước DN 65 để kết luận van có thể chịu được một mức áp suất hoặc nhiệt độ cụ thể.

Đối với van kết nối mặt bích, cần đối chiếu tiêu chuẩn mặt bích, đường kính vòng bulông, số lượng lỗ bulông và kích thước lỗ. Các tiêu chuẩn như JIS, DIN, EN và ASME có thể có thông số khác nhau, do đó không nên mặc định các mặt bích cùng DN luôn lắp lẫn được với nhau.

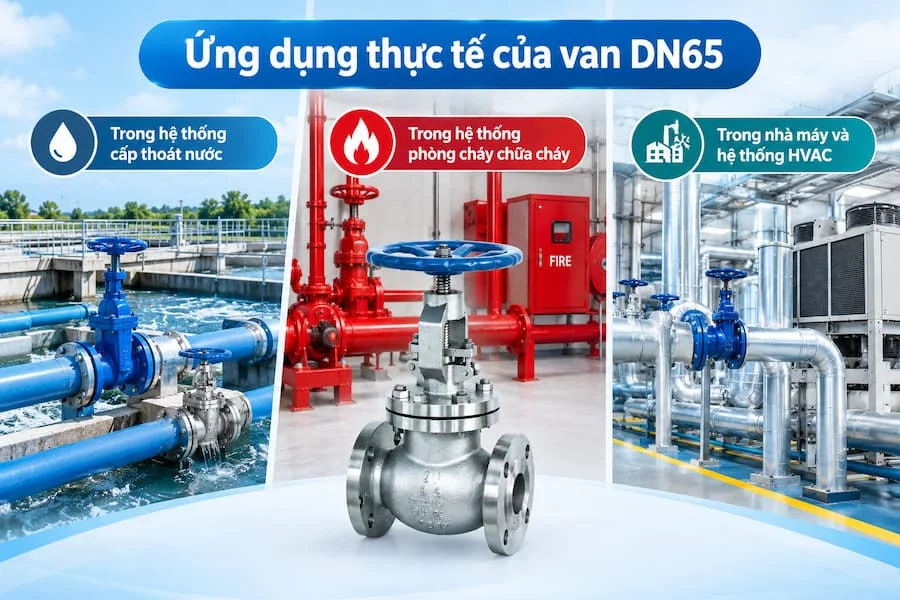

Ứng dụng thực tế của van DN65

Trong hệ thống cấp thoát nước

Van DN 65 được sử dụng để đóng ngắt các nhánh đường ống, cô lập thiết bị và kiểm soát dòng nước trong công trình dân dụng hoặc công nghiệp. Van cổng và van bướm thường được cân nhắc khi cần đóng mở đường ống, trong khi van một chiều có vai trò hạn chế dòng chảy ngược.

Việc lựa chọn cần dựa trên lưu lượng, áp suất, chất lượng nước và điều kiện bảo trì. Với hệ thống có nguy cơ xuất hiện cặn bẩn, cần đánh giá khả năng vệ sinh và bảo dưỡng của thiết bị.

Trong hệ thống phòng cháy chữa cháy

Một số loại van DN 65 được sử dụng trong đường ống PCCC, tùy theo thiết kế đã được phê duyệt. Van có thể đảm nhiệm chức năng cô lập đường ống hoặc kiểm soát dòng nước tại các vị trí được quy định trong hệ thống.

Khi lựa chọn van cho công trình PCCC, cần kiểm tra yêu cầu thiết kế, áp suất làm việc, tiêu chuẩn áp dụng và hồ sơ chứng nhận hoặc kiểm định theo quy định hiện hành nếu thuộc diện bắt buộc. Không nên lựa chọn chỉ dựa vào kích thước danh nghĩa hoặc hình dáng bên ngoài.

Trong nhà máy và hệ thống HVAC

Trong các nhà máy sản xuất, van DN 65 có thể được sử dụng trên đường ống nước làm mát, hệ thống tuần hoàn và các tuyến dẫn lưu chất phù hợp với vật liệu van. Đối với HVAC, thiết bị hỗ trợ đóng ngắt hoặc điều chỉnh dòng nước trong các nhánh cấp nước lạnh và nước nóng theo thiết kế.

Nếu cần tự động hóa, người dùng có thể cân nhắc van điều khiển điện hoặc khí nén. Tuy nhiên, cần xác định tín hiệu điều khiển, nguồn cấp, mô-men hoặc lực truyền động và chế độ vận hành khi mất nguồn để lựa chọn đúng cấu hình.

Kinh nghiệm lựa chọn van DN65 phù hợp

Để chọn đúng van DN 65, trước tiên cần xác định chức năng sử dụng. Nếu mục tiêu chính là đóng ngắt dòng chảy, van cổng hoặc van bi có thể là lựa chọn phù hợp. Nếu cần thiết bị gọn nhẹ, van bướm thường đáng cân nhắc. Khi cần điều tiết lưu lượng, có thể xem xét van cầu; còn nếu cần hạn chế dòng chảy ngược, nên chọn van một chiều.

Tiếp theo, cần xác định môi trường làm việc và vật liệu. Van gang thường được sử dụng trong nhiều hệ thống nước; inox có thể phù hợp với môi trường cần khả năng chống ăn mòn cao hơn khi chọn đúng mác thép; trong khi các vật liệu khác cần được đánh giá theo đặc tính lưu chất và điều kiện sử dụng.

Bên cạnh đó, người mua cần kiểm tra áp suất, nhiệt độ, kiểu kết nối và không gian lắp đặt. Với van điều khiển tự động, phải xem xét thêm bộ truyền động và khả năng tích hợp với hệ thống điều khiển hiện có.

Cuối cùng, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, tài liệu kỹ thuật đầy đủ và chính sách bảo hành phù hợp. Khi yêu cầu báo giá, hãy cung cấp loại van, kích thước DN 65, vật liệu, cấp áp lực, tiêu chuẩn kết nối, số lượng và môi trường sử dụng để nhận được thông tin chính xác hơn.

Kết luận

Van DN65 là nhóm thiết bị có kích thước danh nghĩa phổ biến trong nhiều hệ thống đường ống công nghiệp và dân dụng. Tùy theo yêu cầu, người dùng có thể lựa chọn van cổng, van bi, van bướm, van cầu hoặc van một chiều để thực hiện chức năng đóng mở, điều tiết hay kiểm soát hướng dòng chảy.

Để thiết bị hoạt động an toàn và ổn định, cần lựa chọn dựa trên chức năng, vật liệu, áp suất, nhiệt độ và tiêu chuẩn kết nối thực tế, thay vì chỉ quan tâm đến kích thước DN 65. Đối chiếu tài liệu kỹ thuật của nhà sản xuất trước khi mua và lắp đặt sẽ giúp hạn chế sai lệch kết nối, nâng cao độ tin cậy và tối ưu chi phí vận hành của hệ thống.
