Ball Top Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Ball Top Valve là gì?

Trong các hệ thống cấp nước sinh hoạt, bồn chứa và bể nước công nghiệp, việc kiểm soát mực nước đóng vai trò quan trọng nhằm hạn chế tình trạng tràn bồn, thất thoát nước hoặc gián đoạn quá trình cấp nước. Để giải quyết vấn đề này, các thiết bị điều khiển mực nước tự động được sử dụng ngày càng phổ biến, trong đó có Ball Top Valve.

Ball Top Valve là tên gọi được sử dụng trong một số tài liệu hoặc cách gọi thương mại để chỉ van phao cơ, van phao bi hoặc van cấp nước điều khiển bằng phao nổi. Thiết bị hoạt động dựa trên sự thay đổi mực nước, sử dụng lực nổi của quả phao để điều khiển cơ cấu đóng mở van. Khi nước đạt đến mức quy định, van sẽ tự động đóng hoặc hạn chế dòng cấp nước; khi mực nước giảm, van mở trở lại để bổ sung nước.

Tùy theo thiết kế của nhà sản xuất, Ball Top Van có thể được chế tạo từ đồng, inox, nhựa kỹ thuật hoặc các vật liệu phù hợp với môi trường sử dụng. Thiết bị thường được lắp đặt tại bồn chứa nước, bể nước sinh hoạt, hệ thống cấp nước cho nhà xưởng và các ứng dụng cần duy trì mực chất lỏng ổn định.

Cần lưu ý rằng thuật ngữ Ball Top Van không phải lúc nào cũng được sử dụng thống nhất giữa các nhà sản xuất. Vì vậy, khi lựa chọn sản phẩm, người dùng nên kiểm tra hình dạng, cấu tạo và tài liệu kỹ thuật để xác định chính xác loại van phao cần sử dụng.

Cấu tạo của Ball Top Valve

Một bộ Ball Top Van dạng phao cơ thông thường gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng kiểm soát dòng nước tự động. Cấu tạo cụ thể có thể thay đổi tùy theo kiểu van, kích thước và nguyên lý đóng mở.

Thân van

Thân van là bộ phận bao bọc cơ cấu đóng mở bên trong, đồng thời tạo vị trí kết nối giữa thiết bị và đường ống cấp nước. Bộ phận này thường được sản xuất từ đồng, inox, gang hoặc nhựa kỹ thuật.

Vật liệu thân van ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và phạm vi ứng dụng. Chẳng hạn, van đồng thường được sử dụng trong hệ thống cấp nước dân dụng, trong khi van inox có thể phù hợp với những môi trường đòi hỏi khả năng chống ăn mòn tốt hơn. Việc lựa chọn cần căn cứ vào chất lượng nước, áp suất làm việc và yêu cầu vệ sinh của hệ thống.

Quả phao

Quả phao là bộ phận nổi trên mặt nước, có nhiệm vụ cảm nhận sự thay đổi mực chất lỏng. Bộ phận này thường có dạng hình cầu hoặc hình dáng khác tùy thiết kế, được chế tạo từ nhựa rỗng, inox hoặc vật liệu có khả năng nổi.

Khi mực nước tăng, quả phao dịch chuyển lên trên. Khi mực nước giảm, quả phao hạ xuống. Chuyển động này được truyền đến cơ cấu điều khiển để đóng hoặc mở van.

Cần phao và cơ cấu liên kết

Cần phao là thanh nối giữa quả phao và cơ cấu đóng mở. Ở loại van phao cơ dùng cần gạt, chuyển động lên xuống của quả phao tạo ra lực tác động lên cần, từ đó làm thay đổi vị trí bộ phận đóng mở.

Chiều dài cần phao, góc chuyển động và vị trí lắp đặt ảnh hưởng đến mức nước đóng mở. Một số thiết kế sử dụng cơ cấu liên kết trực tiếp, trong khi những loại khác sử dụng đòn bẩy để tăng lực tác động.

Bộ phận đóng mở và gioăng làm kín

Bộ phận đóng mở có thể là piston, đĩa van, nút van hoặc cơ cấu làm kín tương ứng với thiết kế sản phẩm. Khi van đóng, bộ phận này ngăn dòng nước đi qua; khi van mở, nước được cấp vào bồn hoặc bể chứa.

Gioăng làm kín thường được chế tạo từ cao su hoặc vật liệu đàn hồi phù hợp. Gioăng giúp hạn chế rò rỉ khi van đóng và góp phần duy trì hiệu quả vận hành. Sau thời gian sử dụng, gioăng có thể bị lão hóa, biến dạng hoặc bám cặn, làm giảm khả năng làm kín.

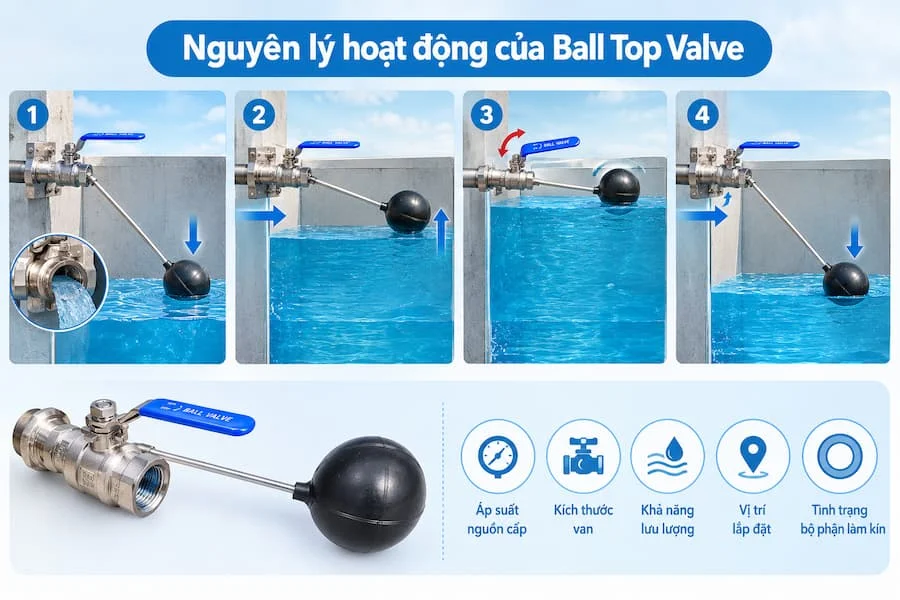

Nguyên lý hoạt động của Ball Top Valve

Ball Top Van dạng phao cơ hoạt động dựa trên lực nổi của quả phao kết hợp với chuyển động cơ học của cần phao hoặc cơ cấu điều khiển. Nguyên lý này cho phép van tự động điều chỉnh trạng thái theo mực nước mà không nhất thiết phải sử dụng nguồn điện.

Khi mực nước trong bồn hoặc bể giảm xuống dưới ngưỡng cài đặt, quả phao hạ theo mặt nước. Chuyển động của phao truyền qua cần liên kết, làm bộ phận đóng mở chuyển sang trạng thái cho phép nước đi vào bồn chứa.

Trong quá trình cấp nước, mực nước dần tăng lên, kéo quả phao di chuyển lên trên. Khi đạt đến mức đóng được thiết kế, lực tác động lên cơ cấu van đủ để đưa bộ phận làm kín về vị trí đóng. Dòng nước cấp vào bồn được ngắt hoặc giảm theo đặc điểm của từng loại van.

Khi nước được sử dụng và mực nước tiếp tục giảm, quả phao hạ xuống, van mở lại để bổ sung lượng nước cần thiết. Chu trình này lặp lại tự động, giúp duy trì mực nước trong một khoảng nhất định.

Đối với một số thiết kế khác, quả phao có thể điều khiển van thông qua cơ cấu dẫn động riêng hoặc nguyên lý vận hành không hoàn toàn giống van phao cần gạt truyền thống. Vì vậy, không nên áp dụng một mô tả cấu tạo duy nhất cho mọi sản phẩm mang tên Ball Top Van.

Hiệu quả hoạt động phụ thuộc vào áp suất nguồn cấp, kích thước van, khả năng lưu lượng, vị trí lắp đặt và tình trạng của các bộ phận làm kín. Nếu áp suất vượt quá giới hạn cho phép hoặc phao bị kẹt, van có thể đóng không kín, cấp nước chậm hoặc không tự động ngắt như mong muốn.

Ưu điểm nổi bật của Ball Top Valve

Một trong những ưu điểm đáng chú ý của Ball Top Van dạng phao cơ là khả năng tự động kiểm soát mực nước. Thiết bị giúp hạn chế tình trạng nước tràn khỏi bồn chứa, giảm lượng nước thất thoát và giảm sự phụ thuộc vào thao tác đóng mở thủ công.

Bên cạnh đó, van phao cơ thường có cấu tạo tương đối đơn giản, dễ kiểm tra và bảo trì. Nhiều dòng sản phẩm không cần nguồn điện để vận hành, phù hợp với những hệ thống cấp nước cơ bản hoặc vị trí không thuận tiện bố trí thiết bị điều khiển điện.

Thiết bị cũng có nhiều lựa chọn về vật liệu và kích thước kết nối. Người dùng có thể lựa chọn van theo đường kính đường ống, áp suất nguồn nước, nhiệt độ và đặc điểm môi trường sử dụng.

Tuy nhiên, van phao cơ vẫn có những hạn chế nhất định. Các bộ phận chuyển động có thể bị kẹt do cặn bẩn, phao có thể hư hỏng hoặc mất khả năng nổi, còn gioăng làm kín có thể xuống cấp sau thời gian dài vận hành. Ngoài ra, loại van này không phải lúc nào cũng phù hợp với hệ thống cần điều khiển mực nước chính xác, lưu lượng lớn hoặc giám sát từ xa.

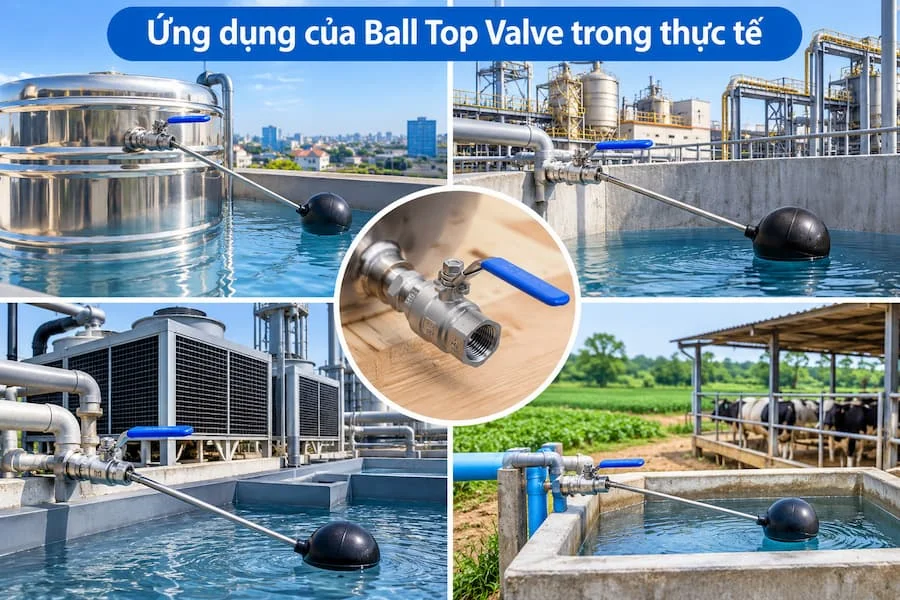

Ứng dụng của Ball Top Valve trong thực tế

Hệ thống cấp nước sinh hoạt

Trong các hộ gia đình, nhà trọ và tòa nhà, van phao thường được lắp tại bồn nước trên mái hoặc bể chứa trung gian. Khi lượng nước giảm do sinh hoạt, van mở để bổ sung nước. Khi nước đạt mức quy định, van tự động đóng, giúp hạn chế tràn bồn và giảm thất thoát.

Việc lựa chọn van cần phù hợp với áp lực đường ống và lưu lượng cấp nước thực tế, đặc biệt đối với các bồn chứa có dung tích lớn.

Bể chứa nước công nghiệp

Tại nhà xưởng và cơ sở sản xuất, van phao có thể được sử dụng để duy trì lượng nước trong bể cấp nước phụ trợ, bể dự trữ hoặc các hệ thống chứa chất lỏng tương thích với vật liệu van.

Trong trường hợp môi trường có hóa chất, nhiệt độ cao hoặc yêu cầu kỹ thuật đặc biệt, cần kiểm tra khả năng tương thích của thân van, quả phao và gioăng làm kín trước khi sử dụng.

Hệ thống cấp nước cho thiết bị

Một số thiết bị cần nguồn nước được bổ sung tự động trong quá trình vận hành, chẳng hạn bể chứa phụ trợ hoặc hệ thống cấp nước cho thiết bị làm mát phù hợp. Ball Top Van có thể hỗ trợ duy trì mực nước, hạn chế tình trạng thiếu nước hoặc tràn nước trong quá trình sử dụng.

Tuy nhiên, với hệ thống có yêu cầu an toàn cao, người thiết kế cần đánh giá thêm các thiết bị bảo vệ độc lập thay vì chỉ dựa vào một van phao duy nhất.

Bể nước nông nghiệp và chăn nuôi

Trong lĩnh vực nông nghiệp, van phao có thể được lắp tại bể chứa nước tưới hoặc máng cấp nước cho vật nuôi. Thiết bị giúp bổ sung nước tự động, giảm công việc kiểm tra thủ công và hỗ trợ duy trì nguồn nước ổn định.

Ở những vị trí ngoài trời, cần lựa chọn vật liệu phù hợp với điều kiện thời tiết, chất lượng nguồn nước và tần suất vệ sinh.

Những lưu ý khi lựa chọn và lắp đặt Ball Top Valve

Để van phao hoạt động ổn định, cần lựa chọn đúng kích thước kết nối, áp suất làm việc và lưu lượng cấp nước. Van có đường kính quá nhỏ có thể khiến bồn chứa đầy chậm, trong khi lựa chọn không phù hợp với áp suất nguồn cấp có thể làm giảm khả năng đóng kín hoặc ảnh hưởng đến tuổi thọ thiết bị.

Vật liệu cũng là yếu tố quan trọng. Van đồng, inox và nhựa có đặc tính khác nhau về độ bền, khả năng chống ăn mòn và điều kiện sử dụng. Đối với nước sinh hoạt, nên ưu tiên sản phẩm có vật liệu phù hợp với mục đích tiếp xúc và thông tin kỹ thuật rõ ràng.

Khi lắp đặt, cần bảo đảm quả phao có đủ không gian chuyển động, không va chạm vào thành bồn hoặc các thiết bị bên cạnh. Vị trí lắp phải thuận tiện cho việc kiểm tra, vệ sinh và thay thế. Sau khi hoàn thành, nên kiểm tra chu trình cấp nước để xác nhận van mở khi mực nước thấp và đóng đúng mức thiết kế.

Trong quá trình vận hành, cần định kỳ kiểm tra phao, cần liên kết, gioăng làm kín và tình trạng cặn bẩn. Nếu phát hiện nước vẫn tiếp tục chảy khi bồn đã đầy, cần kiểm tra khả năng nổi của phao, cơ cấu đóng mở, áp suất nguồn và tình trạng làm kín trước khi thay mới toàn bộ thiết bị.

Kết luận

Ball Top Van, khi được dùng để chỉ van phao cơ hoặc van cấp nước điều khiển bằng phao nổi, là thiết bị hữu ích trong các hệ thống cần tự động kiểm soát mực nước. Với cấu tạo gồm thân van, quả phao, cơ cấu liên kết và bộ phận đóng mở, thiết bị có thể tự động cấp nước khi mực nước giảm và ngắt dòng khi đạt mức quy định.

Để lựa chọn đúng sản phẩm, người dùng cần xác định chính xác kiểu van, vật liệu, kích thước kết nối, áp suất và lưu lượng yêu cầu. Đồng thời, việc lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp van vận hành ổn định, hạn chế rò rỉ và kéo dài tuổi thọ của hệ thống cấp nước.
