Hướng Dẫn Chọn 2 Y Strainer Phù Hợp Với Hệ Thống Đường Ống

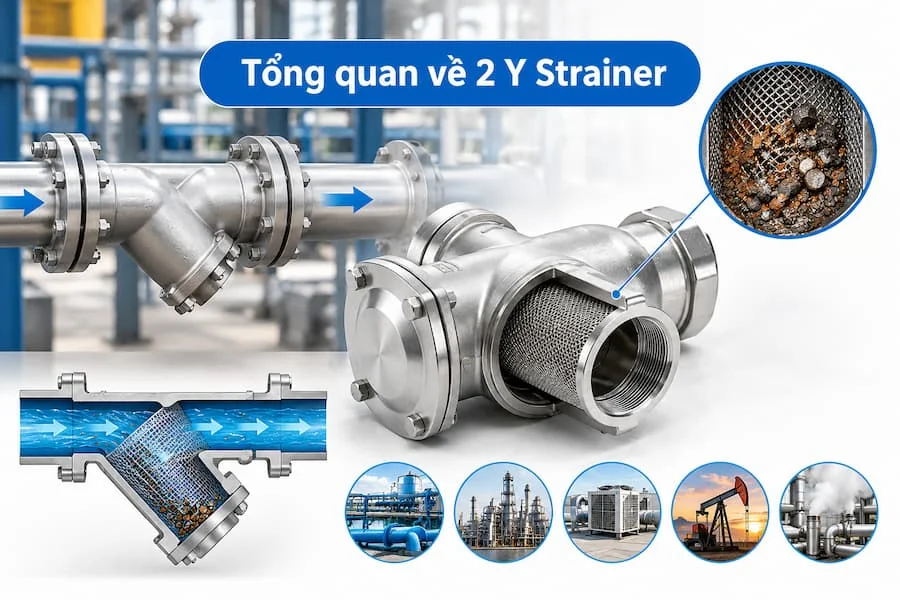

Tổng quan về 2 Y Strainer

Trong các hệ thống đường ống công nghiệp và dân dụng, cặn bẩn, rỉ sét, mạt kim loại hoặc tạp chất có thể theo dòng lưu chất di chuyển và gây ảnh hưởng đến quá trình vận hành. Những thành phần này có nguy cơ làm tắc nghẽn đường ống, gây mài mòn thiết bị hoặc ảnh hưởng đến hiệu suất hoạt động của máy bơm, van điều khiển và các thiết bị phía sau. Vì vậy, việc lắp đặt thiết bị lọc cặn phù hợp là một trong những giải pháp quan trọng để bảo vệ hệ thống.

2 Y Strainer là cách gọi phổ biến của Y Strainer có kích thước danh nghĩa 2 inch, thường tương ứng với DN50. Đây là thiết bị lọc cặn có thân dạng chữ Y, bên trong được bố trí lưới lọc nhằm giữ lại các tạp chất rắn khi lưu chất đi qua. Thiết bị có thể được sử dụng trong hệ thống cấp nước, đường ống công nghiệp, hệ thống HVAC và một số ứng dụng dẫn dầu hoặc hơi nước khi đáp ứng yêu cầu kỹ thuật.

Tuy nhiên, không phải mọi loại Y Strainer 2 inch đều phù hợp với tất cả hệ thống. Để lựa chọn chính xác, người sử dụng cần xem xét kích thước đường ống, tiêu chuẩn kết nối, vật liệu chế tạo, áp suất làm việc, nhiệt độ lưu chất và đặc tính của cặn cần lọc. Việc đánh giá đầy đủ những yếu tố này giúp thiết bị hoạt động ổn định, hạn chế tổn thất áp suất và thuận tiện cho quá trình bảo trì.

Xác định kích thước và tiêu chuẩn kết nối

Kích thước DN50 và đường kính 2 inch

Y Strainer 2 inch thường được gọi là lọc Y DN50 theo kích thước danh nghĩa. Tuy nhiên, DN50 không có nghĩa đường kính ngoài của đường ống luôn bằng 50 mm. Kích thước thực tế còn phụ thuộc vào tiêu chuẩn ống, độ dày thành ống và kiểu kết nối được sử dụng.

Khi lựa chọn thiết bị, cần xác định chính xác kích thước danh nghĩa của đường ống hiện có. Nếu hệ thống sử dụng ống DN50, nên ưu tiên lọc Y có kích thước kết nối tương thích, đồng thời kiểm tra đường kính trong và khả năng lưu thông của thiết bị. Không nên chỉ dựa vào tên gọi 2 inch để quyết định mua hàng.

Ngoài kích thước, chiều dài lắp đặt, khoảng không gian dành cho phần thân lọc và vị trí tháo nắp vệ sinh cũng cần được xem xét. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng lắp đặt và bảo dưỡng thiết bị sau này.

Lựa chọn kiểu kết nối ren hoặc mặt bích

Y Strainer 2 inch thường có các kiểu kết nối như nối ren và nối mặt bích, tùy theo thiết kế và nhà sản xuất.

Y Strainer nối ren thường phù hợp với hệ thống đường ống nhỏ gọn, áp suất và nhiệt độ nằm trong giới hạn cho phép của sản phẩm. Ưu điểm của loại này là cấu tạo đơn giản, dễ lắp đặt và không cần sử dụng bộ mặt bích riêng. Khi lựa chọn, cần kiểm tra loại ren, chẳng hạn BSP hay NPT, để tránh tình trạng không tương thích giữa các đầu nối.

Y Strainer mặt bích thường được sử dụng trong hệ thống công nghiệp có yêu cầu kết nối chắc chắn, thuận tiện tháo lắp và bảo trì. Loại này cần có tiêu chuẩn mặt bích phù hợp với đường ống, chẳng hạn ANSI Class 150 hoặc tiêu chuẩn EN/DIN với cấp áp suất PN tương ứng.

Cần lưu ý rằng ANSI Class 150 và PN16 không phải hai cấp áp suất có thể thay thế trực tiếp trong mọi trường hợp. Khả năng chịu áp suất thực tế còn phụ thuộc vào vật liệu, nhiệt độ làm việc, cấu tạo và thông số do nhà sản xuất công bố. Vì vậy, cần kiểm tra đồng bộ tiêu chuẩn kết nối của cả hệ thống trước khi lựa chọn.

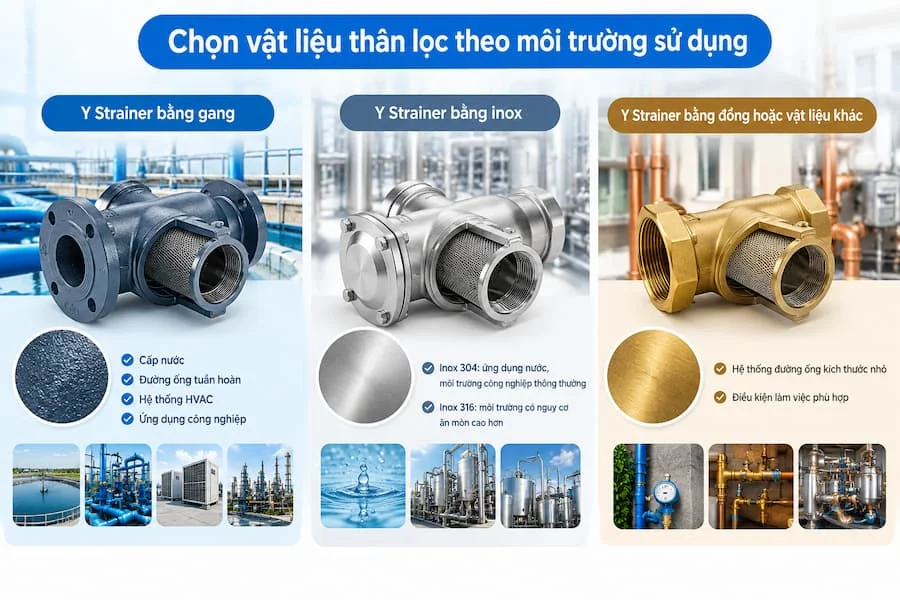

Chọn vật liệu thân lọc theo môi trường sử dụng

Vật liệu chế tạo là yếu tố quan trọng quyết định độ bền, khả năng chống ăn mòn và phạm vi ứng dụng của Lưới lọc 2inch.

Y Strainer bằng gang

Lọc Y thân gang thường được sử dụng trong hệ thống cấp nước, đường ống tuần hoàn, hệ thống HVAC và một số ứng dụng công nghiệp phù hợp. Vật liệu gang có ưu điểm về độ cứng, khả năng chịu tải cơ học và chi phí đầu tư tương đối hợp lý.

Tuy nhiên, khả năng chống ăn mòn của thân gang phụ thuộc vào loại gang, lớp phủ bảo vệ và điều kiện môi trường. Với hệ thống có lưu chất ăn mòn hoặc yêu cầu vệ sinh đặc biệt, cần đánh giá kỹ khả năng tương thích của vật liệu trước khi sử dụng.

Y Strainer bằng inox

Y Strainer inox, đặc biệt là inox 304 hoặc inox 316, thường được cân nhắc trong các hệ thống yêu cầu khả năng chống ăn mòn tốt hơn. Inox 304 có thể phù hợp với nhiều ứng dụng nước và môi trường công nghiệp thông thường. Trong khi đó, inox 316 thường được ưu tiên khi môi trường có nguy cơ ăn mòn cao hơn, tùy thuộc vào thành phần lưu chất và điều kiện vận hành.

Dù vậy, không nên mặc định inox luôn phù hợp với mọi loại hóa chất hoặc nước biển. Việc lựa chọn cần căn cứ vào nồng độ hóa chất, nhiệt độ, thời gian tiếp xúc và đặc tính vật liệu cụ thể.

Y Strainer bằng đồng hoặc vật liệu khác

Một số dòng lọc Y được chế tạo từ đồng hoặc hợp kim đồng, thường phục vụ các hệ thống đường ống có kích thước nhỏ và điều kiện làm việc phù hợp. Khi sử dụng, cần kiểm tra khả năng tương thích của vật liệu với lưu chất, đặc biệt trong những hệ thống có yêu cầu riêng về thành phần kim loại.

Đối với các ứng dụng đặc biệt, người dùng nên tham khảo bảng thông số của nhà sản xuất thay vì chỉ dựa vào tên vật liệu hoặc giá bán để đưa ra quyết định.

Kiểm tra áp suất và nhiệt độ làm việc

Áp suất và nhiệt độ là hai thông số không thể bỏ qua khi chọn lưới lọc 2. Thiết bị cần đáp ứng được áp suất làm việc bình thường, đồng thời phù hợp với các điều kiện vận hành có thể xuất hiện trong hệ thống.

Nếu sử dụng lọc Y có giới hạn áp suất thấp hơn yêu cầu, thân lọc hoặc các vị trí kết nối có thể gặp rủi ro trong quá trình vận hành. Ngược lại, lựa chọn sản phẩm có cấp chịu áp quá cao so với nhu cầu có thể làm tăng chi phí đầu tư mà không mang lại lợi ích tương xứng.

Bên cạnh áp suất danh nghĩa, cần xem xét nhiệt độ lưu chất. Khả năng chịu áp của một số vật liệu có thể giảm khi nhiệt độ tăng. Điều này đặc biệt quan trọng với hệ thống dẫn hơi nóng, dầu nóng hoặc lưu chất công nghiệp có nhiệt độ cao.

Khi mua hàng, nên kiểm tra các thông số như áp suất làm việc tối đa, nhiệt độ làm việc cho phép, vật liệu gioăng làm kín và giới hạn sử dụng theo hướng dẫn của nhà sản xuất. Nếu dùng trong hệ thống hơi nước, phải lựa chọn đúng dòng sản phẩm được thiết kế cho ứng dụng hơi, không nên chỉ dựa vào kích thước DN50.

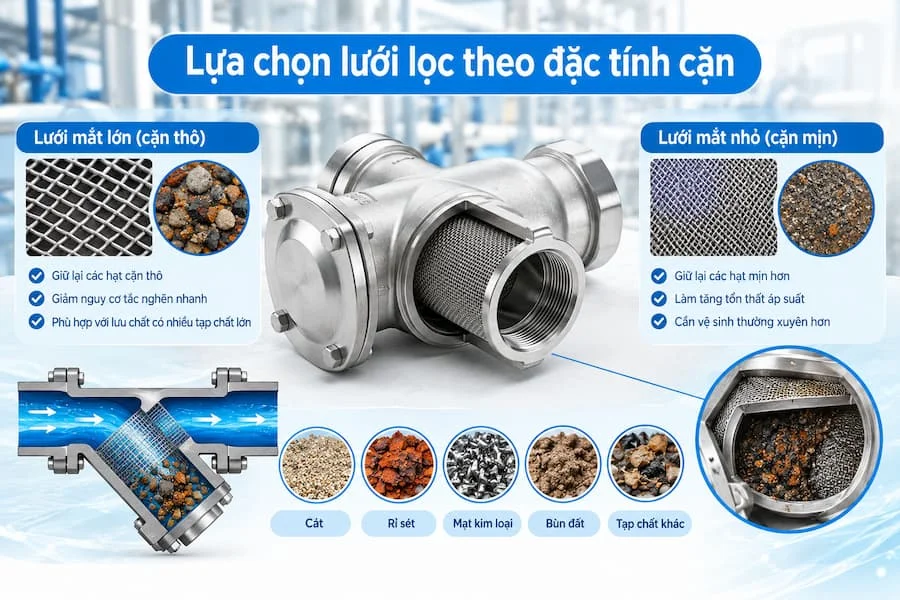

Lựa chọn lưới lọc theo đặc tính cặn

Lưới lọc là bộ phận trực tiếp giữ lại các tạp chất trong lưu chất. Vì vậy, việc lựa chọn độ mịn của lưới cần phù hợp với kích thước cặn cần loại bỏ và yêu cầu bảo vệ thiết bị phía sau.

Lưới có mắt lọc lớn thường phù hợp để giữ lại các hạt cặn thô, đồng thời giảm nguy cơ tắc nghẽn nhanh. Ngược lại, lưới có mắt lọc nhỏ có thể giữ lại các hạt mịn hơn nhưng thường làm tăng tổn thất áp suất và yêu cầu vệ sinh thường xuyên hơn.

Nếu chọn lưới quá mịn cho hệ thống có nhiều cặn, lọc Y có thể nhanh chóng bị bít, làm giảm lưu lượng và ảnh hưởng đến hoạt động của máy bơm. Nếu lưới quá thưa, các hạt cặn nhỏ có thể đi qua và tiếp tục gây ảnh hưởng đến thiết bị.

Do đó, người sử dụng cần xác định loại cặn, kích thước hạt cần giữ lại, mức độ nhiễm bẩn của lưu chất và yêu cầu của thiết bị được bảo vệ. Không nên chỉ lựa chọn theo độ mịn của lưới mà bỏ qua khả năng lưu thông của hệ thống.

Đánh giá lưu lượng và tổn thất áp suất

Một tiêu chí quan trọng khác khi chọn 2 Y Strainer là khả năng đáp ứng lưu lượng thiết kế. Mặc dù thiết bị có nhiệm vụ lọc cặn, cấu tạo bên trong vẫn tạo ra sức cản đối với dòng chảy. Nếu lựa chọn không phù hợp, hệ thống có thể xuất hiện tổn thất áp suất lớn hơn dự kiến.

Khi đánh giá, cần xem xét lưu lượng vận hành, đường kính đường ống, diện tích thông thoáng của lưới và mức độ bám cặn. Không nên lựa chọn thiết bị chỉ dựa vào kích thước đầu nối mà bỏ qua thông số lưu lượng.

Trong những hệ thống có yêu cầu vận hành ổn định, có thể tham khảo đường đặc tính tổn thất áp suất của nhà sản xuất. Đồng thời, cần tính đến tình trạng lưới lọc sau một thời gian sử dụng, bởi cặn tích tụ sẽ làm tăng trở lực dòng chảy.

Nếu hệ thống có lưu lượng lớn hoặc lượng cặn cao, cần đánh giá xem lọc Y có đáp ứng được nhu cầu hay nên sử dụng thiết bị lọc có diện tích lọc lớn hơn. Việc lựa chọn đúng giúp duy trì hiệu quả vận hành và hạn chế thời gian dừng hệ thống để vệ sinh.

Xem xét vị trí lắp đặt và khả năng bảo trì

Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả lọc và khả năng vệ sinh 2 Y Strainer. Thiết bị thường được bố trí phía trước máy bơm, van điều khiển, đồng hồ đo hoặc các thiết bị nhạy cảm với cặn, tùy theo sơ đồ công nghệ và hướng dẫn lắp đặt.

Khi lắp đặt, cần tuân thủ chiều dòng chảy được ký hiệu trên thân lọc. Với nhiều thiết kế Y Strainer, nhánh chứa lưới được bố trí hướng xuống trong đường ống nằm ngang để tạo điều kiện thu gom cặn, nhưng cách lắp cụ thể còn phụ thuộc vào loại lưu chất, tư thế đường ống và hướng dẫn của nhà sản xuất. Đối với đường ống đứng, cần xác nhận thiết bị có được phép lắp theo hướng dự kiến hay không.

Ngoài ra, cần chừa đủ không gian để mở nắp, lấy lưới lọc và làm sạch cặn. Nếu thiết bị được lắp ở vị trí khó tiếp cận, công tác bảo trì sẽ mất nhiều thời gian và dễ bị trì hoãn.

Trước khi vệ sinh, cần cô lập đường ống, giảm áp và xả lưu chất theo quy trình an toàn. Không tháo nắp lọc khi hệ thống vẫn đang chịu áp suất. Đối với hệ thống dẫn hóa chất, hơi nóng hoặc lưu chất nguy hiểm, phải thực hiện đầy đủ các biện pháp an toàn theo quy định vận hành.

Những sai lầm thường gặp khi chọn 2 Y Strainer

Một sai lầm phổ biến là chỉ quan tâm đến kích thước 2 inch mà không kiểm tra tiêu chuẩn kết nối. Điều này có thể dẫn đến việc mua nhầm loại ren hoặc mặt bích không tương thích với hệ thống hiện tại.

Sai lầm tiếp theo là lựa chọn vật liệu theo giá thành mà chưa đánh giá môi trường sử dụng. Thân gang, inox hoặc đồng có những đặc tính khác nhau và không thể thay thế tùy ý trong mọi điều kiện.

Ngoài ra, nhiều người dùng chưa chú trọng đến độ mịn của lưới lọc, dẫn đến tình trạng tắc nghẽn thường xuyên hoặc khả năng giữ cặn không đạt yêu cầu. Việc bỏ qua áp suất, nhiệt độ và lưu lượng thiết kế cũng có thể làm giảm hiệu quả hoạt động của thiết bị.

Để hạn chế những vấn đề này, nên xác định rõ các thông số kỹ thuật trước khi đặt hàng và đối chiếu chúng với tài liệu của nhà sản xuất. Nếu chưa chắc chắn về điều kiện vận hành, nên trao đổi với đơn vị cung cấp hoặc bộ phận kỹ thuật để được tư vấn.

Kinh nghiệm lựa chọn 2 Y Strainer hiệu quả

Để chọn được 2 Y Strainer phù hợp, người mua nên bắt đầu từ thông số đường ống, sau đó xác định kiểu kết nối, vật liệu thân lọc và cấp áp suất cần thiết. Tiếp theo, cần đánh giá nhiệt độ, đặc tính lưu chất, kích thước cặn và lưu lượng vận hành để lựa chọn lưới lọc phù hợp.

Bên cạnh thông số kỹ thuật, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, tài liệu kỹ thuật đầy đủ và phụ tùng thay thế dễ tìm. Khả năng tháo lắp, vệ sinh và bảo trì cũng là tiêu chí đáng cân nhắc, đặc biệt với những hệ thống vận hành liên tục.

Nếu mua thiết bị cho công trình công nghiệp, nên cung cấp cho nhà bán hàng các thông tin như kích thước DN50, tiêu chuẩn kết nối, áp suất và nhiệt độ làm việc, loại lưu chất cùng yêu cầu lọc cặn. Những dữ liệu này giúp quá trình tư vấn chính xác hơn và hạn chế rủi ro chọn sai sản phẩm.

Kết luận

Lựa chọn 2 Y Strainer phù hợp với hệ thống đường ống không chỉ đơn giản là xác định kích thước 2 inch hay DN50. Người sử dụng cần đánh giá đồng thời tiêu chuẩn kết nối, vật liệu chế tạo, áp suất, nhiệt độ, lưới lọc, lưu lượng và điều kiện lắp đặt thực tế.

Một thiết bị được lựa chọn đúng sẽ giúp giữ lại tạp chất, hỗ trợ bảo vệ máy bơm và các thiết bị phía sau, đồng thời giảm nguy cơ tắc nghẽn và chi phí bảo trì. Trước khi mua, hãy đối chiếu đầy đủ thông số kỹ thuật với yêu cầu của hệ thống để đảm bảo 2 Y Strainer hoạt động an toàn, ổn định và hiệu quả lâu dài.
