Van Phao Cơ Thủy Lực: Cấu Tạo, Nguyên Lý Và Cách Chọn Cho Bồn, Bể Chứa Nước

Một bể chứa nước cần tự động cấp nước khi mực nước xuống thấp và tự đóng khi đạt mức quy định. Nếu chọn van không phù hợp, hệ thống dễ gặp tình trạng tràn nước, van đóng không kín, cấp nước chậm, hoạt động thiếu ổn định hoặc rò rỉ tại vị trí kết nối.

Valve phao cơ thủy lực là giải pháp giải quyết bài toán này bằng cách kết hợp cơ chế phao với điều khiển thủy lực để kiểm soát dòng nước theo mực nước trong bể. Bài viết phân tích cấu tạo, nguyên lý, thông số và cách chọn để bạn lắp đúng ngay từ đầu.

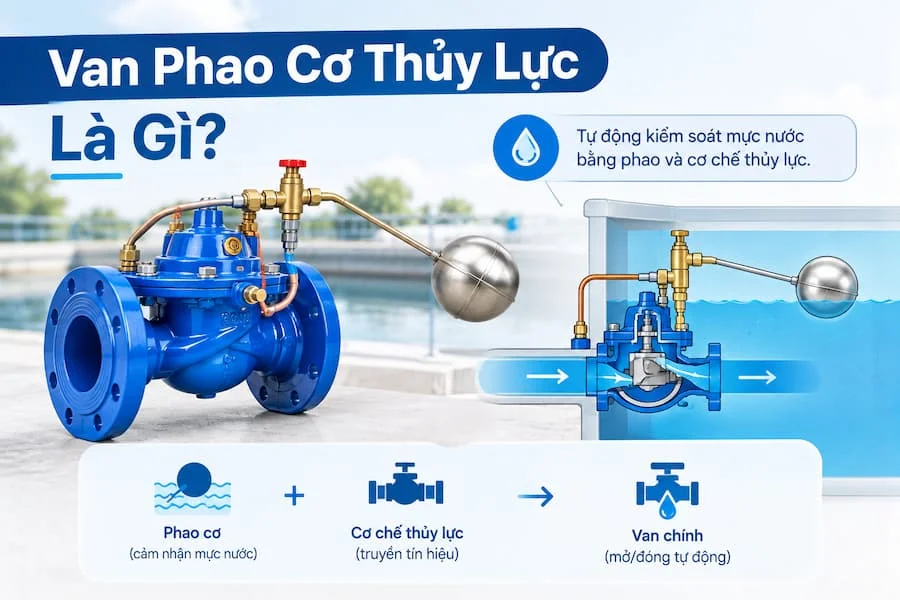

Van Phao Cơ Thủy Lực Là Gì?

Van phao cơ thủy lực là thiết bị tự động kiểm soát dòng nước vào bồn hoặc bể dựa trên mực nước. Khi mực nước thay đổi, phao tác động lên cơ cấu điều khiển, tạo tín hiệu thủy lực để van chính mở hoặc đóng, từ đó duy trì mực nước theo mức cài đặt.

Có thể hiểu tên gọi qua ba ý:

• Van phao: van đóng/mở theo vị trí của phao trên mặt nước.

• Cơ: phao tác động bằng cơ cấu cơ học, không cần cảm biến điện.

• Thủy lực: dùng chính áp lực nước để điều khiển van chính.

Điểm khác biệt với phao cơ nhỏ lắp trực tiếp trên đường cấp nước là phao ở đây không tự đóng van chính mà chỉ "ra lệnh" cho cụm điều khiển. Nhờ vậy van có thể xử lý đường ống lớn hơn mà phao vẫn hoạt động nhẹ nhàng.

Cấu Tạo Valve Phao Cơ Thủy Lực

Hệ thống gồm ba cụm chính:

Van chính

• Thân van, đĩa hoặc màng van, bộ phận làm kín.

• Cửa vào và cửa ra cho dòng nước.

Cụm điều khiển

• Van kim hoặc van điều chỉnh để chỉnh tốc độ đóng/mở.

• Ống dẫn tín hiệu thủy lực.

• Van một chiều hoặc bộ điều khiển, tùy thiết kế từng hãng.

Phao

• Quả phao và cần phao.

• Cơ cấu liên kết với hệ thống điều khiển.

Nếu có sơ đồ cấu tạo, bạn sẽ thấy hai đường riêng: đường nước chính đi qua van chính vào bể, và đường tín hiệu thủy lực đi qua cụm điều khiển. Hai đường này phối hợp với nhau nên cặn bẩn trong cụm điều khiển có thể làm van hoạt động sai dù van chính vẫn tốt.

Nguyên Lý Hoạt Động Của Valve Phao Cơ Thủy Lực

Van hoạt động theo chu trình ba giai đoạn:

• Mực nước thấp: phao hạ xuống, cơ cấu điều khiển đổi trạng thái, van chính mở và nước được cấp vào bể.

• Mực nước tăng: phao nổi lên, tác động lên cụm điều khiển, áp lực trong buồng điều khiển thay đổi và van chính đóng dần hoặc đóng hoàn toàn.

• Đạt mực nước cài đặt: van giữ trạng thái đóng để hạn chế nước tiếp tục chảy vào bể.

Van chính có thể dùng chính áp lực của dòng nước để hỗ trợ đóng/mở. Vì vậy áp suất đầu vào ảnh hưởng trực tiếp đến khả năng hoạt động, và cần kiểm tra trước khi chọn van.

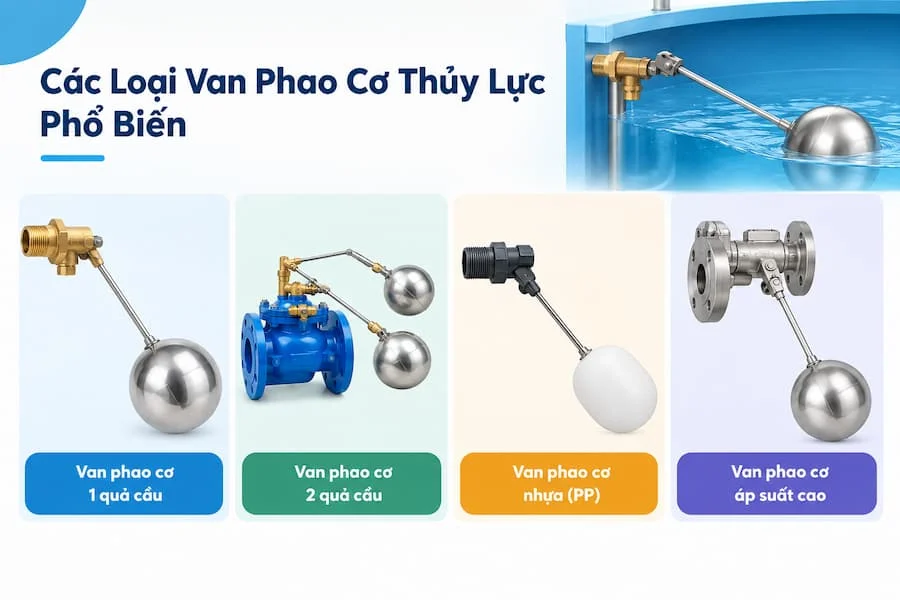

Các Loại Valve Phao Cơ Thủy Lực Phổ Biến

Theo kích thước: thường gặp từ DN15, DN20, DN25 đến DN50, DN65, DN80, DN100 hoặc lớn hơn, tùy sản phẩm cụ thể. Bạn nên đối chiếu với dải kích thước thực tế của nhà cung cấp.

Theo vật liệu: gang, gang cầu, đồng, inox hoặc vật liệu khác tùy môi trường.

Theo kiểu kết nối: ren hoặc mặt bích.

Theo cấu hình điều khiển:

• Phao cơ.

• Phao điều khiển van thủy lực.

• Cấu hình có thêm van điều chỉnh lưu lượng/áp lực.

Kích thước và kiểu kết nối quyết định van có khớp với đường ống hay không. Vật liệu và cấu hình điều khiển quyết định van có phù hợp với môi trường và yêu cầu vận hành hay không.

Thông Số Kỹ Thuật Quan Trọng

Không nên chọn van chỉ dựa vào DN. Đường ống DN50 chưa có nghĩa là mọi van phao DN50 đều phù hợp. Cần kiểm tra thêm áp suất đầu vào, lưu lượng yêu cầu, kiểu kết nối và khoảng mực nước cần kiểm soát. Bỏ qua các yếu tố này, van có thể lắp vừa nhưng đóng không dứt hoặc cấp nước không đủ.

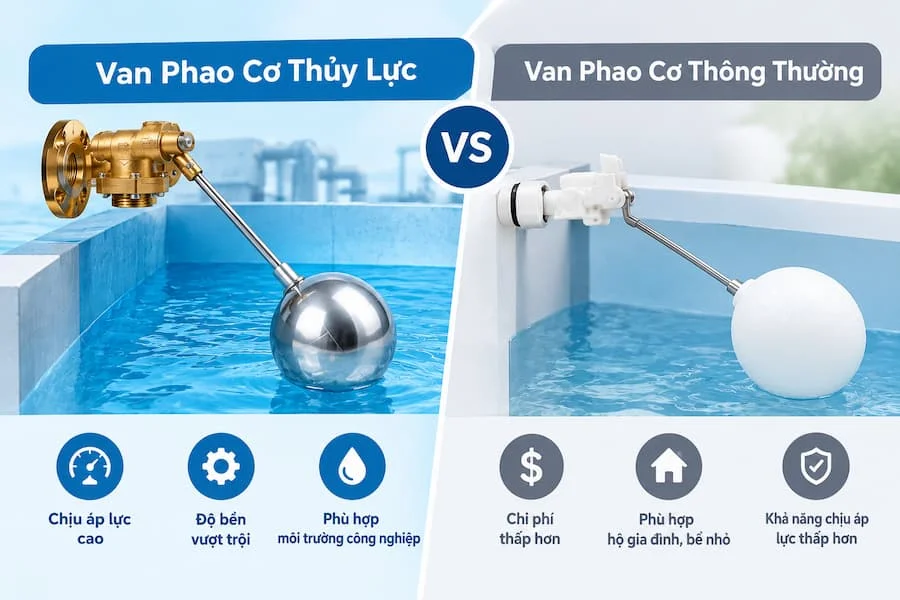

Valve Phao Cơ Thủy Lực Khác Gì Van Phao Cơ Thông Thường?

Với đường ống lớn, lực cần để đóng van chính cũng lớn hơn. Cấu trúc thủy lực tận dụng áp lực nước để đóng/mở, nên phao chỉ cần tác động nhẹ vào cụm điều khiển. Đó là lý do cấu hình này phù hợp hơn với một số hệ thống có kích thước đường ống lớn.

Cũng đừng nhầm với van một chiều: van một chiều chỉ ngăn dòng chảy ngược, không kiểm soát mực nước. Trong hệ thống bơm và chứa nước, hai loại van thường được dùng phối hợp với vai trò khác nhau.

Ưu Điểm Và Hạn Chế

Ưu điểm:

• Tự động kiểm soát mực nước, không cần người đóng/mở liên tục.

• Có thể ứng dụng cho đường ống kích thước lớn.

• Có thể kết hợp với hệ thống van điều khiển.

• Hạn chế nguy cơ tràn bể khi thiết kế và lắp đặt đúng.

Hạn chế:

• Cấu tạo phức tạp hơn phao cơ thông thường.

• Yêu cầu lắp đặt đúng và kiểm tra áp suất đầu vào.

• Đường ống điều khiển có thể cần vệ sinh, bảo trì.

• Không phải mọi môi trường chất lỏng đều phù hợp.

Đánh đổi chính là sự tiện lợi khi vận hành đổi lấy yêu cầu cao hơn khi lắp đặt và bảo trì. Với bể lớn, đánh đổi này thường đáng giá vì giảm thao tác thủ công và rủi ro tràn nước.

Valve Phao Cơ Thủy Lực Được Sử Dụng Ở Đâu?

• Bồn chứa nước: bồn công nghiệp, bồn cấp nước cho tòa nhà, bồn nước sinh hoạt.

• Bể chứa: bể nước sạch, bể trung gian, bể cấp nước cho hệ thống sản xuất.

• Hệ thống cấp nước: trạm cấp nước, hệ thống phân phối, hệ thống bơm và chứa nước.

• Công nghiệp: nhà máy, hệ thống xử lý nước, hệ thống làm mát và một số hệ thống cấp nước kỹ thuật.

Điểm chung là cần duy trì mực nước ổn định mà không phụ thuộc vào thao tác thủ công. Nếu dùng cho môi chất ngoài nước sạch, phải xác định rõ loại môi chất và khả năng tương thích vật liệu trước khi lắp.

Khi Nào Nên Dùng Và Những Sai Lầm Thường Gặp

Nên cân nhắc khi:

• Bồn/bể có dung tích lớn.

• Đường ống cấp nước có kích thước lớn.

• Cần tự động duy trì mực nước.

• Muốn giảm thao tác vận hành thủ công.

Sai lầm thường gặp:

• Chọn DN không phù hợp.

• Không kiểm tra áp suất tối thiểu/tối đa.

• Lắp phao sai vị trí.

• Không vệ sinh đường ống trước khi lắp.

• Lắp ngược hướng dòng chảy.

• Không kiểm tra van sau khi lắp.

• Dùng van cho môi chất không tương thích.

Những lỗi này thường dẫn đến tràn bể, cấp nước không ổn định hoặc phải tháo van ra kiểm tra lại, gây tốn thời gian và chi phí.

Cách Chọn Valve Phao Cơ Thủy Lực Theo 7 Bước

1. Xác định loại bồn/bể: dung tích và chiều cao bể.

2. Xác định kích thước đường ống: chọn DN dựa trên đường ống và lưu lượng yêu cầu.

3. Xác định áp suất: kiểm tra áp suất nguồn cấp và điều kiện vận hành.

4. Xác định lưu lượng: đảm bảo van đáp ứng nhu cầu cấp nước.

5. Chọn vật liệu: gang, gang cầu, đồng, inox... tùy môi trường.

6. Chọn kiểu kết nối: ren hoặc mặt bích.

7. Kiểm tra phao và mức đóng/mở: phao cần đủ không gian chuyển động, mức nước cài đặt phải phù hợp.

Thứ tự đi từ điều kiện hệ thống đến chi tiết van, giúp bạn loại các cấu hình không phù hợp trước khi so sánh sản phẩm.

Hướng Dẫn Lắp Đặt Và Lưu Ý

Trước khi lắp: làm sạch đường ống, kiểm tra đúng DN, chiều dòng chảy, phụ kiện đi kèm, phao và đường tín hiệu.

Khi lắp:

• Lắp đúng hướng mũi tên trên thân van.

• Đảm bảo phao không bị vướng.

• Không để cặn bẩn đi vào cụm điều khiển.

• Đảm bảo các mối nối kín.

Sau khi lắp: mở nguồn nước từ từ, kiểm tra rò rỉ, theo dõi quá trình van mở và đóng, đối chiếu mực nước thực tế với mức cài đặt.

Cụm điều khiển nhạy với cặn bẩn nên bước làm sạch đường ống là yếu tố then chốt để van hoạt động ổn định lâu dài.

Câu Hỏi Thường Gặp

Van phao cơ thủy lực có tự động đóng khi đầy bồn không?

Có. Khi phao đạt vị trí cài đặt, cơ cấu điều khiển tác động để van chính đóng hoặc chuyển sang trạng thái hạn chế dòng cấp.

Có dùng cho đường ống lớn được không?

Có thể, nhưng cần chọn DN, áp suất và cấu hình van phù hợp.

Vì sao van không đóng?

Có thể do phao bị kẹt, cặn bẩn trong hệ thống điều khiển, áp suất không phù hợp, lắp đặt sai hoặc bộ phận làm kín bị hư hỏng.

Van phao có thay thế được van một chiều không?

Không. Van phao kiểm soát mực nước, còn van một chiều ngăn dòng chảy ngược. Hai loại có chức năng khác nhau.

Nên chọn như thế nào?

Dựa trên DN, áp suất, lưu lượng, vật liệu, kiểu kết nối, môi chất và mức nước cần kiểm soát.

Kết Luận

Valve phao cơ thủy lực giúp tự động kiểm soát dòng nước theo mực nước trong bể, với cấu tạo gồm van chính, cụm điều khiển, đường tín hiệu và phao. Lựa chọn đúng cần dựa trên DN, áp suất, lưu lượng, vật liệu, kiểu kết nối và mức nước. Lắp đúng hướng và kiểm tra hệ thống điều khiển là yếu tố quan trọng để van vận hành ổn định.
