Brass Ball Valve 1 4: Cấu Tạo, Thông Số Và Cách Chọn Van Bi Đồng Thau Cỡ Nhỏ

Trong các hệ thống nước, khí nén hoặc đường ống nhỏ, bạn thường cần một loại van kích thước gọn nhưng vẫn đóng/mở nhanh, kín và dễ thao tác.

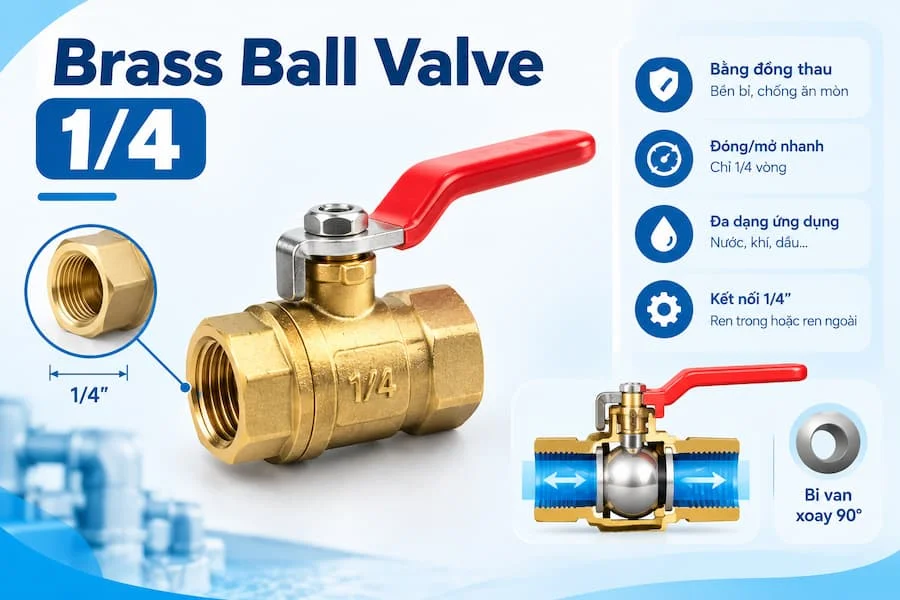

Brass ball valve 1/4 là van bi bằng đồng thau có kích thước kết nối danh nghĩa 1/4 inch, dùng cơ cấu bi xoay 90° để đóng hoặc mở dòng lưu chất. Cần lưu ý hai điểm ngay từ đầu: 1/4 inch là kích thước danh nghĩa, không nhất thiết bằng chính xác 6,35 mm ở mọi bộ phận; và bạn phải kiểm tra chuẩn ren cùng thiết kế thực tế trước khi lắp. Đồng thau phù hợp với nhiều hệ thống nước và một số môi trường kỹ thuật, tùy thông số của nhà sản xuất.

Cấu Tạo Của Brass Ball Valve 1 4

Mỗi bộ phận đảm nhận một vai trò riêng:

• Thân van đồng thau (brass): chịu áp lực và tiếp xúc với môi chất.

• Bi van: viên bi có lỗ xuyên tâm, quyết định dòng chảy mở hay chặn.

• Trục van: truyền chuyển động xoay từ tay gạt xuống bi.

• Tay gạt hoặc tay bướm: bộ phận người dùng thao tác và cho biết trạng thái đóng/mở.

• Gioăng làm kín: hạn chế rò rỉ, đặc biệt tại trục van.

• Seat (đế van): vòng làm kín quanh bi, giữ độ kín khi van đóng.

• Đầu kết nối ren: nối van với đường ống.

Khi lỗ trên bi nằm cùng hướng với đường ống, lưu chất đi qua; khi bi xoay 90°, lỗ vuông góc với dòng chảy và van đóng. Trong các bộ phận này, seat van bi và gioăng là nhóm hao mòn theo thời gian, nên vật liệu của chúng ảnh hưởng trực tiếp đến độ kín và độ bền của van.

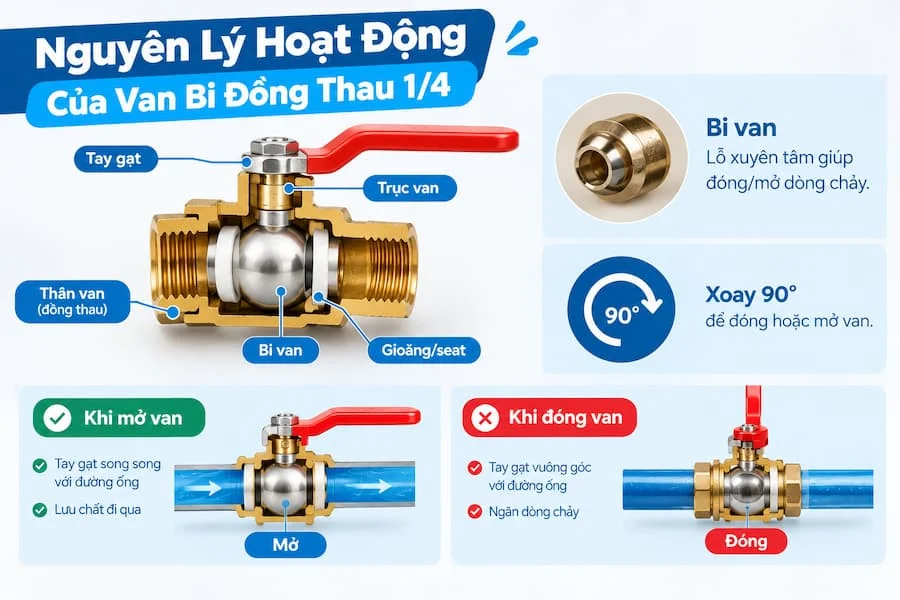

Nguyên Lý Hoạt Động Của Van Bi Đồng Thau 1/4

Van hoạt động theo nguyên lý quarter-turn, tức xoay 1/4 vòng:

Khi mở van

• Tay gạt xoay về hướng song song với đường ống.

• Bi xoay theo, lỗ trên bi tạo đường dẫn liên tục.

• Lưu chất đi qua.

Khi đóng van

• Tay gạt xoay khoảng 90°, bi vuông góc với đường ống.

• Phần đặc của bi chặn dòng.

• Seat và gioăng hỗ trợ tạo độ kín.

Van bi được dùng phổ biến vì đóng/mở nhanh, thao tác đơn giản, kết cấu tương đối gọn và có thể đóng kín tốt khi chọn đúng loại. Với hệ thống nhỏ, những ưu điểm này giúp thao tác nhanh mà không cần dụng cụ phức tạp, đồng thời tay gạt cho biết ngay van đang mở hay đóng.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Brass Ball Valve 1/4

1. Kích thước kết nối: 1/4 inch. Cần phân biệt kích thước danh nghĩa với kích thước đo thực tế.

2. Chuẩn ren: thường gặp NPT, BSP, BSPT. Không nên chỉ nhìn "1/4 inch" mà bỏ qua chuẩn ren, vì đây là các chuẩn khác nhau và không nên mặc định lắp thay thế được cho nhau.

3. Kiểu kết nối: ren trong – ren trong, ren ngoài – ren ngoài, ren ngoài – ren trong, hoặc một số thiết kế có đầu nối đặc biệt.

4. Áp suất làm việc: cần kiểm tra pressure rating của từng model, không mặc định mọi van 1/4 chịu cùng một áp suất.

5. Nhiệt độ làm việc: phụ thuộc vào vật liệu thân, seat, gioăng và môi chất.

6. Kiểu tay van: van tay gạt, tay bướm hoặc thiết kế nhỏ gọn cho không gian hạn chế.

Với van nhỏ, người mua dễ chọn theo kích thước vì thấy "cùng cỡ là lắp được". Nhưng sai chuẩn ren gây rò rỉ hoặc hỏng kết nối, còn sai áp suất hoặc vật liệu seat van bi có thể khiến van hỏng sớm.

Full Port Và Reduced Port Khác Nhau Thế Nào?

Full port không phải lúc nào cũng cần thiết. Nếu hệ thống không yêu cầu tiết diện dòng chảy lớn hoặc cần thiết kế gọn, reduced port có thể đáp ứng tốt. Ngược lại, khi cần hạn chế tổn thất dòng chảy, full port đáng được cân nhắc.

Câu hỏi thực tế cần đặt ra là: đường ống có bị thu hẹp tại vị trí van gây ảnh hưởng đến lưu lượng hay không? Nếu không, chọn loại gọn hơn thường hợp lý hơn.

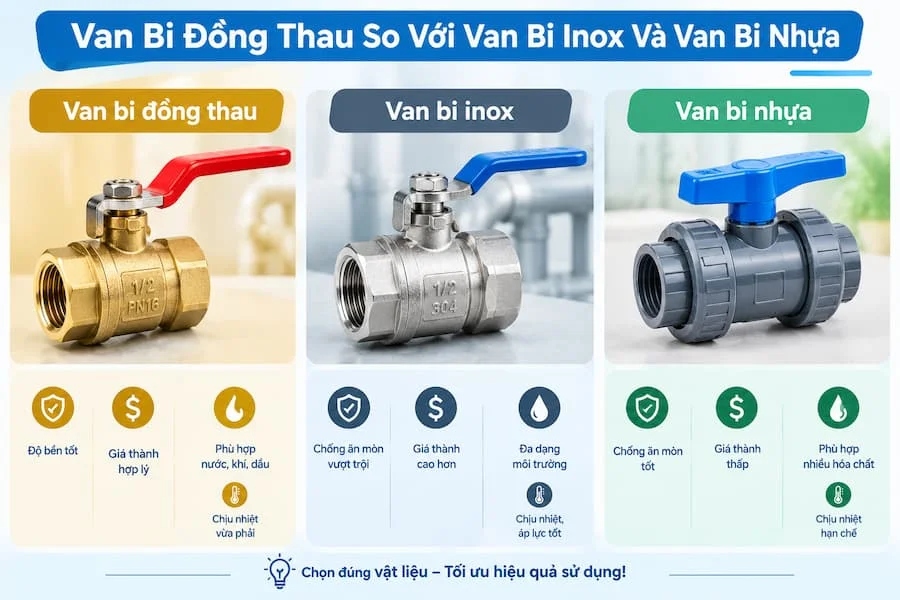

Van Bi Đồng Thau So Với Van Bi Inox Và Van Bi Nhựa

• Đồng thau: phù hợp nhiều ứng dụng nước và hệ thống kỹ thuật thông dụng.

• Inox: có lợi thế về khả năng chống ăn mòn trong nhiều môi trường, tùy loại inox và lưu chất.

• Nhựa: nhẹ, chống ăn mòn tốt trong nhiều môi trường hóa chất, nhưng giới hạn phụ thuộc vật liệu và điều kiện vận hành.

Sáu tiêu chí cần so sánh gồm độ bền cơ học, khả năng chống ăn mòn, môi trường sử dụng, giá thành, khả năng chịu nhiệt/áp lực và tuổi thọ dự kiến. Mỗi vật liệu mạnh ở một số tiêu chí và hạn chế ở tiêu chí khác.

Không có vật liệu nào tốt nhất trong mọi trường hợp. Việc lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ và môi trường lắp đặt. Chọn vật liệu không tương thích với môi chất là nguyên nhân phổ biến khiến van hỏng sớm hoặc rò rỉ.

Brass Ball Valve 1/4 Được Sử Dụng Ở Đâu?

Các ứng dụng tiêu biểu gồm:

• Đường ống nước dân dụng và hệ thống cấp nước nhỏ.

• Thiết bị lọc nước.

• Hệ thống khí nén phù hợp thông số.

• Thiết bị máy móc và đường ống điều khiển.

• Hệ thống tưới.

• Một số hệ thống dầu hoặc lưu chất kỹ thuật khi vật liệu và thông số cho phép.

Điểm chung của các ứng dụng này là đường ống nhỏ, cần đóng/mở nhanh và không gian lắp đặt hạn chế. Tuy vậy, không nên chọn brass ball valve 1/4 chỉ vì kích thước. Môi chất, áp suất, nhiệt độ và vật liệu seat, gioăng mới quyết định van có phù hợp hay không.

Khi Nào Nên Chọn Van Bi Đồng 1/4?

Phù hợp khi:

• Đường ống có kích thước kết nối tương ứng.

• Cần đóng/mở nhanh.

• Không gian lắp đặt hạn chế.

• Cần van có kết cấu tương đối đơn giản.

• Môi trường làm việc tương thích với đồng thau và vật liệu làm kín.

Không nên chọn chỉ vì giá rẻ. Trước khi mua, cần kiểm tra chuẩn ren, áp suất, nhiệt độ, lưu chất, kiểu kết nối, vật liệu gioăng/seat và không gian thao tác tay van.

Giá thấp chỉ có lợi khi van đáp ứng đúng thông số. Nếu không, chi phí thay thế, dừng hệ thống hoặc xử lý rò rỉ có thể vượt xa khoản tiết kiệm ban đầu.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Đồng 1/4

1. Nghĩ 1/4 inch là đủ để xác định van. Thực tế còn phải xác định chuẩn ren.

2. Không kiểm tra áp suất. Van nhỏ không đồng nghĩa mọi model có cùng pressure rating.

3. Bỏ qua vật liệu gioăng. Gioăng và seat ảnh hưởng trực tiếp đến độ kín và tính tương thích với môi chất.

4. Chọn theo hình dáng thay vì thông số. Hai van bề ngoài giống nhau có thể khác đáng kể về ren, seat và áp suất.

5. Lắp sai chuẩn ren. Ren không tương thích có thể gây rò rỉ hoặc làm hỏng kết nối.

Điểm chung của cả năm sai lầm là ra quyết định khi thiếu thông số. Đối chiếu thông số trước khi mua là cách rẻ nhất để tránh các lỗi này.

Cách Chọn Brass Ball Valve 1/4 Phù Hợp Theo 6 Bước

1. Xác định kích thước: kiểm tra đường ống và kết nối thực tế.

2. Xác định chuẩn ren: NPT, BSP, BSPT hoặc chuẩn hệ thống yêu cầu.

3. Xác định môi chất: nước, khí hoặc lưu chất khác.

4. Kiểm tra áp suất: so sánh áp suất hệ thống với pressure rating của van.

5. Kiểm tra nhiệt độ: đặc biệt quan trọng với nước nóng hoặc môi trường nhiệt độ cao.

6. Chọn kiểu van: full port/reduced port, ren trong/ren ngoài, tay gạt/tay bướm, vật liệu seat và gioăng.

Thứ tự này đi từ khả năng lắp vừa (kích thước, ren) đến khả năng làm việc an toàn (môi chất, áp suất, nhiệt độ) và cuối cùng là tinh chỉnh cấu hình, giúp loại nhanh các model không phù hợp.

Checklist Kiểm Tra Trước Khi Lắp

• Đúng kích thước 1/4 inch và đúng chuẩn ren.

• Đúng hướng và kiểu kết nối.

• Thân van không nứt hoặc móp.

• Bi van hoạt động trơn tru, tay gạt không bị kẹt.

• Gioăng/seat phù hợp.

• Áp suất và nhiệt độ làm việc đáp ứng hệ thống.

• Môi chất tương thích với vật liệu van.

Sau khi lắp, hãy mở van từ từ và kiểm tra toàn bộ mối nối để phát hiện rò rỉ. Phát hiện sớm ngay lúc chạy thử sẽ dễ xử lý hơn nhiều so với khi hệ thống đã vận hành.

Câu Hỏi Thường Gặp

Brass ball valve 1 4 có phải đường kính đúng 6,35 mm không?

Không nhất thiết. 1/4 inch là kích thước danh nghĩa; kích thước thực tế của ren và lỗ dòng chảy phụ thuộc thiết kế và chuẩn ren.

Có dùng được cho nước không?

Có thể, nếu model cụ thể có thông số và vật liệu phù hợp với điều kiện hệ thống.

NPT 1/4 và BSP 1/4 có lắp thay thế cho nhau được không?

Không nên mặc định là tương thích. Đây là các chuẩn ren khác nhau, cần xác định đúng chuẩn trước khi lắp.

Nên chọn full port hay reduced port?

Tùy yêu cầu dòng chảy và thiết kế hệ thống. Full port phù hợp khi cần hạn chế thu hẹp tiết diện dòng chảy; reduced port có thể phù hợp với ứng dụng thông thường cần thiết kế gọn.

Seat van bi ảnh hưởng gì đến việc chọn van?

Seat quyết định độ kín và khả năng tương thích với môi chất, nhiệt độ, nên cần kiểm tra cùng với thân van.

Brass Ball Valve 1/4: Chọn Đúng Quan Trọng Hơn Chọn Rẻ

Brass ball valve 1/4 là van bi đồng thau có kết nối danh nghĩa 1/4 inch, cấu tạo đơn giản và thao tác xoay 90°. Khi chọn, hãy quan tâm đến chuẩn ren, áp suất, nhiệt độ, môi chất, kiểu port và vật liệu làm kín, thay vì chỉ dựa vào kích thước hay giá.
