Stainless Steel Flanged Ball Valves: Cấu Tạo, Vật Liệu Và Cách Chọn Van Bi Mặt Bích Inox

Trong hệ thống vận chuyển nước, hóa chất hoặc chất lỏng có tính ăn mòn, van thường là điểm yếu đầu tiên xuất hiện sự cố: thân van bị ăn mòn, rò rỉ tại vị trí kết nối, khó tháo lắp khi bảo trì, hoặc không đáp ứng được áp suất và nhiệt độ thực tế.

Stainless steel flanged ball valves (van bi mặt bích inox) là giải pháp đóng/mở dòng chảy được nhiều nhà máy lựa chọn để xử lý những vấn đề này, nhờ vật liệu chống ăn mòn và kết nối mặt bích chắc chắn. Bài viết phân tích cấu tạo, nguyên lý, vật liệu, thông số và ứng dụng để bạn chọn đúng loại van ngay từ đầu.

Stainless Steel Flanged Ball Valves Là Gì?

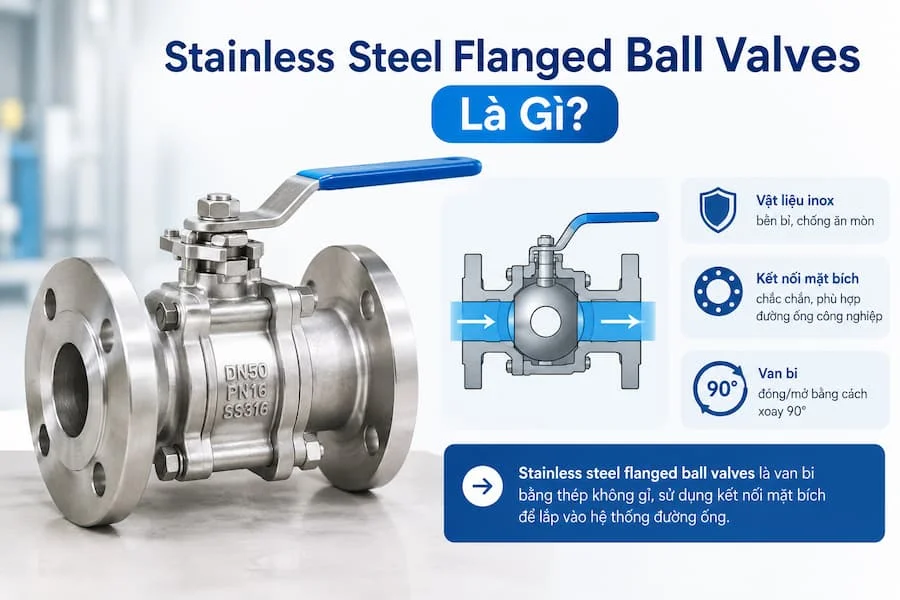

Stainless steel flanged ball valves là van bi được chế tạo chủ yếu từ thép không gỉ và sử dụng kết nối mặt bích để lắp vào hệ thống đường ống. Van điều khiển dòng chảy bằng một viên bi có lỗ rỗng bên trong, thường đóng hoặc mở bằng cách xoay tay gạt hoặc bộ truyền động khoảng 90°.

Tên gọi gồm ba thành phần:

• Stainless steel: vật liệu inox, có khả năng chống ăn mòn.

• Flanged: kết nối mặt bích, hai đầu van được bắt bulông với mặt bích của đường ống.

• Ball valve: van bi, đóng/mở nhờ viên bi xoay.

Mặt bích phù hợp với đường ống công nghiệp vì cho phép tháo van ra khỏi hệ thống mà không phải cắt ống. Với những đường ống cần bảo trì định kỳ, đây là lợi thế thực tế về thời gian dừng máy và chi phí sửa chữa.

Cấu Tạo Của Van Bi Mặt Bích Inox

Hiểu cấu tạo giúp bạn biết bộ phận nào quyết định độ bền và khả năng làm kín của van. Một van bi mặt bích inox gồm:

• Valve body (thân van): phần vỏ chịu áp lực và tiếp xúc trực tiếp với môi chất. Vật liệu của valve body là yếu tố đầu tiên cần kiểm tra khi chọn van cho môi trường ăn mòn.

• Ball (bi van): viên bi có lỗ xuyên tâm, quyết định dòng chảy được mở hay chặn.

• Stem (trục van): truyền chuyển động xoay từ tay gạt hoặc actuator xuống viên bi.

• Seat (đệm làm kín): gioăng quanh viên bi, giữ kín khi van đóng.

• Gland packing: bộ phận hỗ trợ làm kín tại trục van, hạn chế rò rỉ ra ngoài.

• Flange (mặt bích): hai đầu kết nối với đường ống.

• Handle/actuator: tay gạt hoặc bộ truyền động dùng để vận hành.

Trong các bộ phận này, seat và gland packing là nhóm hao mòn theo thời gian, nên cần chọn vật liệu tương thích với môi chất và nhiệt độ ngay từ đầu.

Nguyên Lý Hoạt Động Của Van Bi Mặt Bích Inox

Van hoạt động theo ba trạng thái:

• Van mở: lỗ xuyên tâm của bi nằm cùng hướng với dòng chảy, lưu chất đi qua.

• Van đóng: bi xoay khoảng 90°, lỗ bi vuông góc với dòng chảy và chặn dòng.

• Van dùng actuator: bộ truyền động khí nén (pneumatic) hoặc điện (electric) xoay trục van thay cho tay gạt, cho phép tích hợp vào hệ thống tự động hóa.

Chỉ cần một góc xoay 90° là van chuyển trạng thái, nên thao tác nhanh và dễ nhận biết vị trí đóng/mở.

Lưu ý quan trọng: ball valve chủ yếu được thiết kế cho chức năng đóng/mở (on/off). Không nên mặc định dùng như van điều tiết liên tục nếu thiết kế không phù hợp, vì cấu hình này có thể ảnh hưởng đến độ bền của seat và độ ổn định của dòng chảy.

Các Loại Van Bi Mặt Bích Inox Phổ Biến

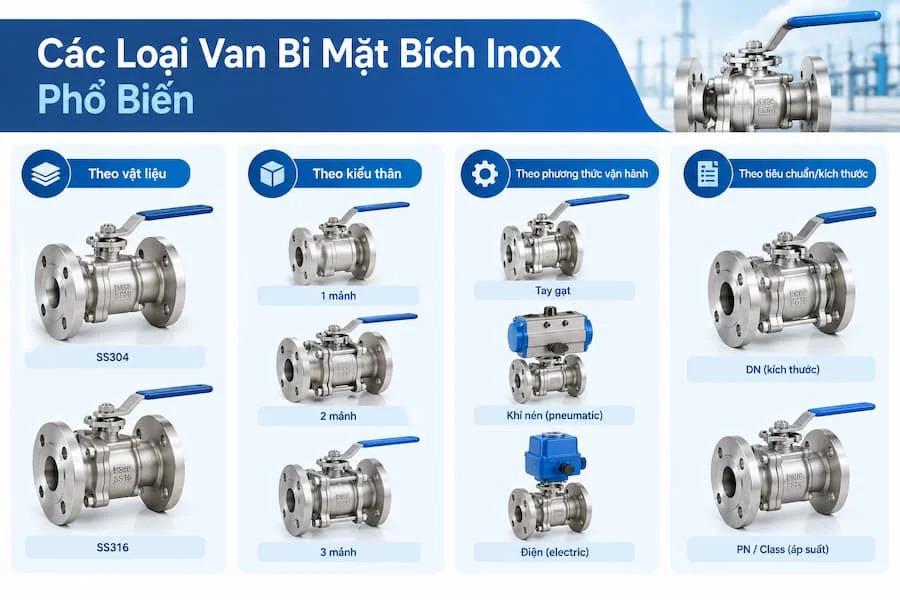

Bạn có thể phân loại theo bốn tiêu chí:

Theo vật liệu

• SS304: phổ biến, phù hợp nhiều hệ thống nước và môi trường công nghiệp thông thường.

• SS316/316L: khả năng chống ăn mòn cao hơn trong nhiều môi trường, thường được cân nhắc cho hóa chất, thực phẩm, dược phẩm.

Theo kiểu thân: 1-piece, 2-piece, 3-piece. Khác biệt nằm ở cách lắp ghép thân van, ảnh hưởng đến khả năng tháo rời khi bảo trì.

Theo phương thức vận hành: tay gạt, pneumatic actuator, electric actuator.

Theo tiêu chuẩn/kích thước: DN, PN hoặc Class, kèm tiêu chuẩn mặt bích tương ứng.

Mỗi tiêu chí trả lời một câu hỏi khác nhau: vật liệu cho biết van chịu được môi chất nào, kiểu vận hành cho biết van phù hợp mức độ tự động hóa nào, còn DN/PN/Class quyết định van có khớp với đường ống hiện hữu hay không.

Thông Số Kỹ Thuật Cần Quan Tâm

Đây là phần quyết định van có làm việc ổn định hay không. Các thông số tối thiểu cần kiểm tra:

Không nên chỉ chọn van theo DN. Hai van cùng DN vẫn có thể khác cấp áp suất, vật liệu seat hoặc tiêu chuẩn mặt bích. Nếu chỉ khớp kích thước mà bỏ qua áp suất, nhiệt độ và môi chất, van có thể lắp được nhưng nhanh xuống cấp hoặc rò rỉ khi vận hành.

SS304 Hay SS316 Cho Stainless Steel Flanged Ball Valves?

Đừng chọn SS316 chỉ vì "cao cấp hơn". Nếu hệ thống chỉ dẫn nước thông thường, SS304 có thể đã đáp ứng đủ và giúp tiết kiệm chi phí. Ngược lại, khi môi chất chứa chloride hoặc hóa chất ăn mòn, việc chọn vật liệu thấp hơn yêu cầu có thể khiến van hỏng sớm và phát sinh chi phí thay thế lớn hơn khoản tiết kiệm ban đầu.

Cần căn cứ vào môi chất, nồng độ hóa chất, nhiệt độ, yêu cầu vệ sinh và điều kiện vận hành thực tế.

So Sánh Với Butterfly Valve, Globe Valve Và Threaded Ball Valve

• So với butterfly valve: ball valve dùng cấu trúc bi, butterfly valve dùng đĩa van. Hai loại khác nhau về thiết kế, kích thước, không gian lắp đặt và đặc tính dòng chảy.

• So với globe valve: ball valve thường phù hợp đóng/mở nhanh, còn globe valve thường được dùng nhiều hơn để điều tiết dòng.

• So với threaded ball valve: van mặt bích dùng bulông, van ren dùng kết nối ren. Mặt bích thường được cân nhắc khi hệ thống cần tháo lắp và kết nối chắc chắn ở kích thước, điều kiện phù hợp.

Điểm mấu chốt là chọn theo chức năng: cần đóng/mở nhanh, ưu tiên ball valve; cần điều tiết chính xác, xem xét globe valve; cần tiết kiệm không gian ở đường ống lớn, cân nhắc butterfly valve.

Ứng Dụng Thực Tế Của Van Bi Mặt Bích Inox

• Cấp thoát nước: đường ống nước công nghiệp, hệ thống xử lý nước, hệ thống bơm.

• Công nghiệp hóa chất: đường ống hóa chất tương thích với vật liệu van, nơi cần khả năng chống ăn mòn.

• Thực phẩm và đồ uống: hệ thống chất lỏng, dây chuyền sản xuất yêu cầu vật liệu inox.

• Dược phẩm: các hệ thống có yêu cầu cao về vật liệu và vệ sinh, tùy thiết kế cụ thể.

• Công nghiệp nói chung: HVAC, nhà máy, hệ thống khí hoặc chất lỏng tương thích.

Điểm chung của các ứng dụng này là yêu cầu độ bền vật liệu, khả năng làm kín và thuận tiện bảo trì. Đó cũng là lý do inox kết hợp mặt bích thường được ưu tiên hơn các cấu hình van thông thường.

Khi Nào Nên Dùng Và Những Sai Lầm Thường Gặp

Nên cân nhắc khi:

• Đường ống yêu cầu kết nối mặt bích.

• Môi trường có nguy cơ ăn mòn.

• Cần van đóng/mở nhanh.

• Cần tháo lắp để bảo trì.

• Kích thước đường ống phù hợp với cấu hình mặt bích.

Sai lầm thường gặp:

• Chọn sai vật liệu SS304/SS316.

• Chỉ nhìn DN mà bỏ qua PN/Class.

• Không kiểm tra nhiệt độ.

• Không kiểm tra tính tương thích của seat với môi chất.

• Chọn sai tiêu chuẩn mặt bích.

• Dùng ball valve để điều tiết liên tục mà không xem xét thiết kế.

• Không kiểm tra hướng lắp đặt và không gian bảo trì.

Hậu quả của các sai lầm này thường là rò rỉ, hỏng seat sớm, phải dừng hệ thống để thay van và tăng chi phí bảo trì.

Cách Chọn Van Bi Mặt Bích Inox Theo 6 Bước

1. Xác định môi chất: nước, dầu, khí, hóa chất hay dung dịch thực phẩm.

2. Xác định kích thước: chọn DN phù hợp với đường ống.

3. Kiểm tra áp suất: đối chiếu PN/Class với áp suất vận hành thực tế.

4. Kiểm tra nhiệt độ: so với giới hạn của thân van và seat.

5. Chọn vật liệu: SS304, SS316 hoặc vật liệu phù hợp với môi trường.

6. Kiểm tra kết nối và vận hành: tiêu chuẩn mặt bích, tay gạt hay actuator, kích thước face-to-face, không gian lắp đặt.

Thứ tự này đi từ điều kiện làm việc đến chi tiết kỹ thuật, giúp bạn loại trừ cấu hình không phù hợp trước khi so sánh giá.

Checklist Trước Khi Lắp Đặt

• Kiểm tra đúng DN và đúng tiêu chuẩn mặt bích.

• Kiểm tra bề mặt flange.

• Làm sạch đường ống trước khi lắp.

• Đảm bảo hai mặt bích đồng tâm.

• Không dùng van để ép lệch đường ống.

• Siết bulông theo trình tự phù hợp.

• Kiểm tra trạng thái đóng/mở.

• Test rò rỉ trước khi đưa hệ thống vào vận hành.

Lắp đúng ngay từ đầu giúp tránh ứng suất lên thân van, nguyên nhân thường gặp gây rò rỉ tại mặt bích.

Câu Hỏi Thường Gặp

Stainless steel flanged ball valves có những vật liệu nào?

Các cấu hình phổ biến gồm inox 304 và inox 316/316L, tùy yêu cầu về môi trường và khả năng chống ăn mòn.

Nên chọn SS304 hay SS316?

Cần dựa trên môi chất, nhiệt độ, nồng độ hóa chất, chloride và yêu cầu vận hành, thay vì chỉ dựa vào giá thành.

Có dùng được cho hóa chất không?

Có thể, nhưng cần kiểm tra khả năng tương thích của valve body, ball, seat, gasket và các bộ phận tiếp xúc môi chất với loại hóa chất cụ thể.

Cần kiểm tra gì khi mua van?

Tối thiểu gồm DN, PN/Class, vật liệu, tiêu chuẩn mặt bích, nhiệt độ, áp suất, môi chất và kiểu vận hành.

Kết Luận

Stainless steel flanged ball valves là giải pháp van bi inox sử dụng kết nối mặt bích, với nhiều lựa chọn về vật liệu, kích thước, cấp áp suất và phương thức vận hành. Việc lựa chọn cần dựa trên đồng thời môi chất, DN, áp suất, nhiệt độ, vật liệu và tiêu chuẩn kết nối, không nên chỉ dựa vào kích thước hoặc giá thành.
