Van bướm tay quay DN80

So sánh chi tiết: Van bướm tay quay DN80 và Van bướm tay gạt DN80

Trong các hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước thải hay thực phẩm, van bướm là một trong những loại van được sử dụng phổ biến nhất nhờ cấu tạo gọn nhẹ, giá thành hợp lý và khả năng đóng mở nhanh. Với kích thước DN80 (đường kính danh nghĩa 80mm, tương đương ống phi 89mm hay 3 inch), người dùng thường phân vân giữa hai lựa chọn: van bướm tay gạt và van bướm tay quay. Cả hai đều dùng chung một thân van và đĩa van, chỉ khác nhau ở bộ phận điều khiển, nhưng sự khác biệt đó lại ảnh hưởng đáng kể đến cách vận hành, độ an toàn và chi phí. Bài viết dưới đây sẽ phân tích chi tiết để bạn chọn đúng loại van cho công trình của mình.

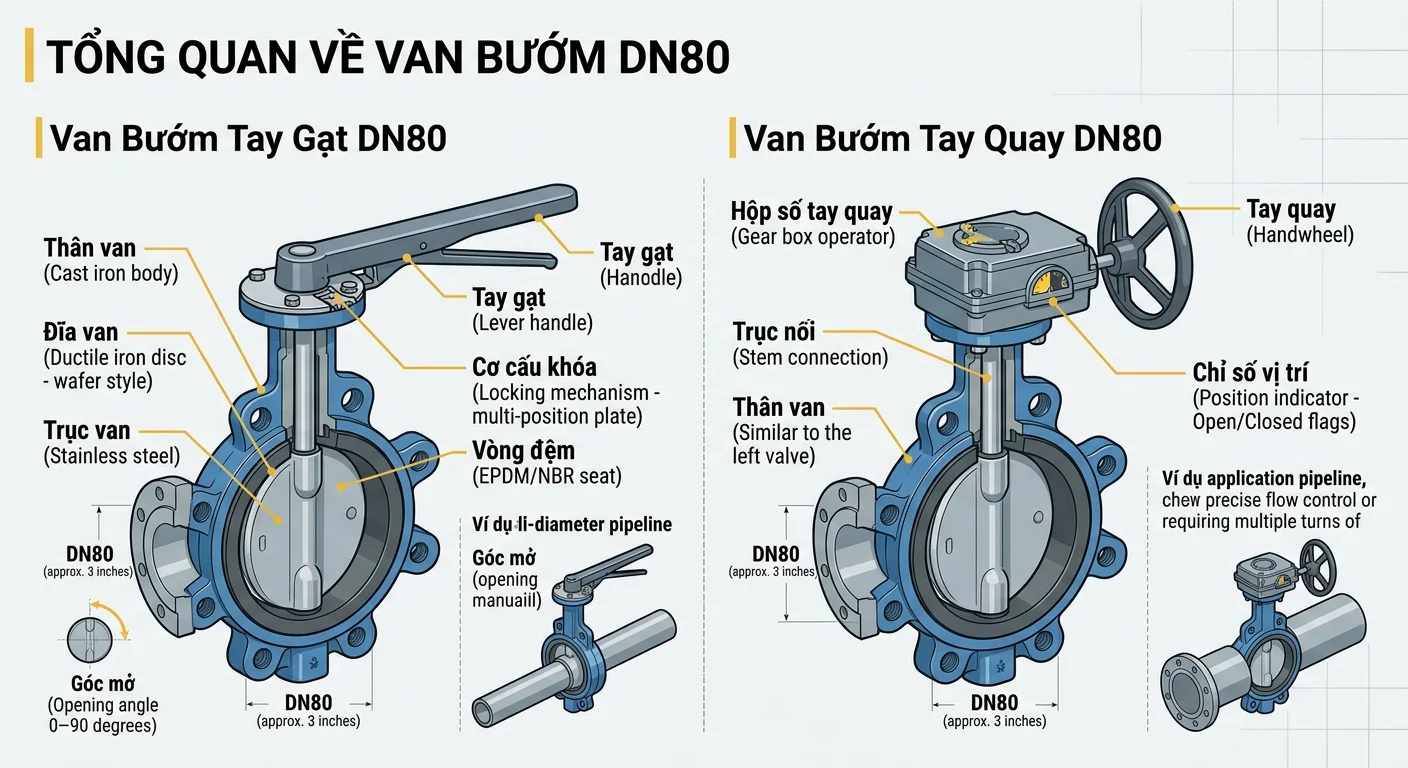

Tổng quan về van bướm DN80

Van bướm gồm một đĩa van hình tròn gắn trên trục, đặt giữa dòng chảy. Khi xoay trục một góc 90°, đĩa van chuyển từ vị trí song song với dòng chảy (mở hoàn toàn) sang vuông góc với dòng chảy (đóng hoàn toàn). DN80 là kích thước trung bình, rất thường gặp ở các nhánh ống phân phối nước, đường ống PCCC nhánh, hệ thống chiller hoặc đường cấp nước trong nhà máy.

Các kiểu kết nối phổ biến của van bướm DN80 gồm kẹp (wafer), mặt bích (flanged) và lug. Vật liệu thân thường là gang, gang cầu, inox hoặc thép đúc; đĩa van có thể bằng gang mạ, inox 304/316 hoặc nhựa tùy môi chất; gioăng làm kín thường là EPDM, NBR hoặc PTFE.

Van bướm tay gạt DN80

Cấu tạo và nguyên lý

Van bướm tay gạt được điều khiển bằng một cần gạt gắn trực tiếp lên trục van. Người vận hành chỉ cần bẻ tay gạt một góc 90° là van chuyển từ trạng thái đóng sang mở. Phần đế của tay gạt thường có các nấc định vị (thường khoảng 10 vị trí) để giữ van ở góc mở mong muốn.

Ưu điểm

• Đóng mở rất nhanh: chỉ mất 1–2 giây, phù hợp với các vị trí cần cô lập đường ống khẩn cấp.

• Quan sát trạng thái dễ dàng: nhìn hướng tay gạt là biết van đang đóng hay mở.

• Giá thành thấp: cấu tạo đơn giản nên chi phí mua và thay thế thấp hơn đáng kể.

• Gọn nhẹ, dễ lắp đặt: không có hộp số cồng kềnh, tiết kiệm không gian và khối lượng.

• Ít hỏng hóc: gần như không có chi tiết cơ khí phức tạp cần bảo dưỡng.

Nhược điểm

• Điều tiết lưu lượng hạn chế: chỉ định vị được theo các nấc trên thẻ gạt, khó tinh chỉnh lưu lượng nhỏ một cách chính xác.

• Nguy cơ búa nước: do đóng quá nhanh, nếu người vận hành gạt đột ngột trên hệ thống áp lực cao hoặc vận tốc dòng chảy lớn thì dễ gây sốc áp.

• Có thể bị xê dịch: ở vị trí chịu rung động hoặc dòng chảy xoáy, tay gạt có thể lệch khỏi nấc nếu không khóa chặt.

Van bướm tay quay DN80

Cấu tạo và nguyên lý

Van bướm tay quay (còn gọi là van bướm vô lăng hay van bướm hộp số) sử dụng một bộ giảm tốc kiểu trục vít – bánh vít gắn trên thân van, kết hợp với vô lăng để truyền lực quay đến trục van. Người vận hành phải xoay vô lăng nhiều vòng thì đĩa van mới dịch chuyển từ vị trí đóng sang mở.

Ưu điểm

• Vận hành nhẹ nhàng: nhờ tỉ số truyền của hộp số, chỉ cần lực tay rất nhỏ cũng có thể điều khiển van, kể cả khi áp lực đường ống lớn.

• Điều tiết lưu lượng chính xác: có thể dừng đĩa van ở bất kỳ góc mở nào, và cơ cấu trục vít tự hãm giúp giữ nguyên vị trí mà không bị xê dịch.

• Đóng mở từ từ: hạn chế hiện tượng búa nước, bảo vệ đường ống, bơm và các thiết bị đi kèm.

• Độ bền và độ kín cao khi vận hành lâu dài: lực đóng được phân bố đều, giảm mài mòn gioăng.

• Có thể nâng cấp: nhiều dòng hộp số cho phép lắp thêm bộ điều khiển điện hoặc khí nén sau này.

Nhược điểm

• Tốc độ chậm: phải xoay vô lăng nhiều vòng nên không phù hợp khi cần cắt dòng nhanh.

• Giá thành cao hơn: do có thêm hộp số, giá thường cao hơn rõ rệt so với tay gạt cùng kích thước.

• Cồng kềnh và nặng hơn: chiếm nhiều không gian lắp đặt hơn.

• Cần bảo dưỡng hộp số: định kỳ tra mỡ để tránh khô, kẹt hoặc gỉ sét.

Bảng so sánh chi tiết

Nên chọn loại nào theo từng trường hợp?

Chọn van bướm tay gạt DN80 khi:

• Hệ thống có áp lực thấp đến trung bình, yêu cầu đóng mở nhanh theo kiểu "đóng hoàn toàn hoặc mở hoàn toàn".

• Lắp ở nhánh ống phụ, đường cấp nước sinh hoạt, hệ thống tưới tiêu, bể bơi, đường nước làm mát đơn giản.

• Ngân sách hạn chế và không gian lắp đặt chật hẹp.

• Cần thao tác thường xuyên và quan sát trạng thái van trực quan.

Chọn van bướm tay quay DN80 khi:

• Hệ thống có áp lực cao hoặc vận tốc dòng chảy lớn, cần phòng tránh búa nước.

• Cần điều tiết lưu lượng ở mức độ tinh chỉnh, ví dụ trong hệ thống HVAC, chiller, xử lý nước, dây chuyền công nghiệp.

• Van đặt ở vị trí khó thao tác hoặc cần đóng kín tuyệt đối trong thời gian dài.

• Muốn dự phòng khả năng nâng cấp lên điều khiển tự động trong tương lai.

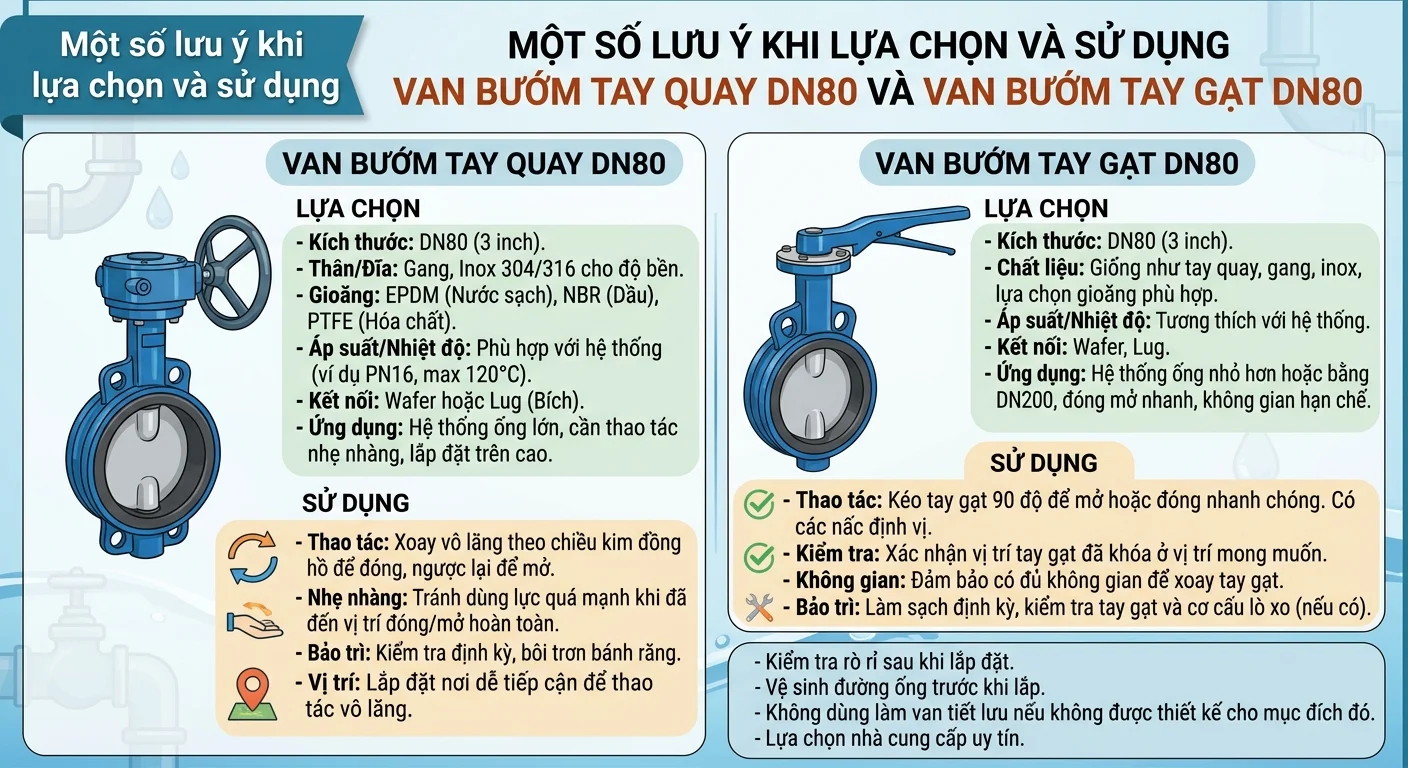

Một số lưu ý khi lựa chọn và sử dụng

1. Xác định môi chất và nhiệt độ: nước sạch, nước thải, hóa chất, khí hay thực phẩm sẽ quyết định vật liệu thân, đĩa và gioăng. Đây là yếu tố cần cân nhắc trước cả kiểu điều khiển.

2. Kiểm tra áp suất làm việc: các tiêu chuẩn thường gặp là PN10, PN16; hãy chọn van có áp suất danh định cao hơn áp suất vận hành.

3. Kiểm tra tiêu chuẩn mặt bích: đảm bảo mặt bích tương thích với tiêu chuẩn của ống (JIS 10K, BS, DIN, ANSI) để tránh sai lệch khi lắp.

4. Không dùng van bướm để điều tiết liên tục ở góc mở quá nhỏ: dòng chảy tốc độ cao qua khe hẹp có thể làm mòn đĩa van và gioăng nhanh hơn.

5. Bảo dưỡng định kỳ: vận hành thử van vài tháng một lần để tránh kẹt trục, kiểm tra gioăng, tra mỡ cho hộp số (đối với van tay quay).

6. Chọn nhà cung cấp uy tín: ưu tiên sản phẩm có chứng chỉ chất lượng (CO, CQ), thông số rõ ràng và chính sách bảo hành minh bạch.

Kết luận

Không có loại van nào "tốt hơn" tuyệt đối, mà chỉ có loại phù hợp hơn với từng điều kiện sử dụng. Van bướm tay gạt DN80 là lựa chọn kinh tế, gọn nhẹ và đóng mở nhanh, phù hợp với các hệ thống đơn giản, áp lực vừa phải. Ngược lại, van bướm tay quay DN80 đắt hơn và thao tác chậm hơn nhưng mang lại khả năng điều tiết chính xác, vận hành êm, an toàn cho hệ thống áp lực và độ bền lâu dài.

Trước khi quyết định, hãy xác định rõ nhu cầu thực tế: cần đóng mở nhanh hay cần điều chỉnh lưu lượng, hệ thống có áp lực cao hay không, ngân sách và không gian lắp đặt ra sao. Đầu tư đúng ngay từ đầu sẽ giúp bạn giảm chi phí bảo trì, hạn chế sự cố và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.
