Van Đóng Mở Thủy Lực Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong các hệ thống thủy lực, việc kiểm soát dòng dầu và điều khiển cơ cấu chấp hành đóng vai trò quan trọng đối với hiệu suất và độ an toàn của toàn bộ hệ thống. Valve đóng mở thủy lực là một trong những thiết bị được sử dụng để kiểm soát trạng thái dòng chảy, thực hiện đóng, mở hoặc chuyển hướng dòng chất lỏng theo yêu cầu.

Vậy Valve đóng mở thủy lực là gì? Thiết bị này có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

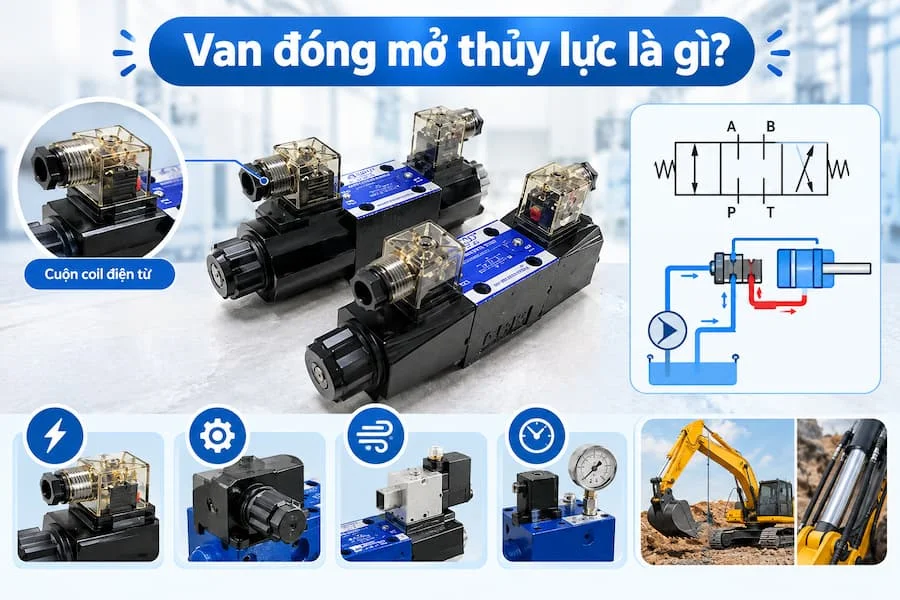

Van đóng mở thủy lực là gì?

Van đóng mở thủy lực là thiết bị dùng để kiểm soát dòng chảy của chất lỏng, phổ biến nhất là dầu thủy lực, trong hệ thống thủy lực. Van có thể thực hiện chức năng đóng, mở hoặc thay đổi hướng dòng chất lỏng thông qua cơ cấu điều khiển phù hợp.

Tùy từng thiết kế, van có thể được điều khiển bằng điện, cơ khí, khí nén hoặc chính áp suất thủy lực. Trong đó, các loại van điều khiển bằng điện thường sử dụng cuộn coil điện từ để tác động lên lõi van, từ đó thay đổi trạng thái các cửa dòng chảy.

Cần phân biệt Valve đóng mở thủy lực với van thủy lực dùng để điều khiển áp suất hoặc lưu lượng. Van đóng mở chủ yếu tập trung vào việc kiểm soát trạng thái dòng chảy, trong khi van giảm áp, van tiết lưu hay van an toàn đảm nhiệm những chức năng điều khiển chuyên biệt hơn.

Cấu tạo của van đóng mở thủy lực

Tùy loại van, cấu tạo thực tế có thể khác nhau. Tuy nhiên, một mẫu Valve đóng mở thủy lực thông dụng thường bao gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong. Thân thường được chế tạo từ thép, gang, inox hoặc vật liệu có khả năng chịu áp lực và phù hợp với môi chất sử dụng.

Trên thân van thường có các cổng kết nối như P, T, A và B đối với một số dòng van điều khiển hướng. Các cổng này đảm nhiệm vai trò cấp dầu, hồi dầu và dẫn dầu đến cơ cấu chấp hành.

2. Lõi van

Lõi van, còn được gọi là spool, piston hoặc plunger tùy thiết kế, là bộ phận trực tiếp thay đổi đường đi của dòng chất lỏng.

Khi lõi van dịch chuyển, các cửa dẫn dầu bên trong được kết nối hoặc ngắt kết nối. Nhờ đó, dòng dầu có thể được cho phép đi qua, ngăn lại hoặc chuyển sang một hướng khác.

3. Cuộn coil điện từ

Ở các loại Valve đóng mở thủy lực điều khiển bằng điện, coil điện từ tạo ra từ trường khi được cấp điện. Lực từ này tác động lên lõi van để thay đổi vị trí của nó.

Đây là bộ phận quan trọng giúp hệ thống có thể điều khiển van từ xa thông qua tín hiệu điện.

4. Lò xo hồi vị

Lò xo hồi vị thường được sử dụng để đưa lõi van trở lại vị trí ban đầu khi tín hiệu điều khiển bị ngắt.

Tùy thiết kế, van có thể có trạng thái thường đóng, thường mở hoặc giữ nguyên vị trí tùy thuộc vào cấu tạo của nhà sản xuất.

5. Gioăng và phớt làm kín

Gioăng, phớt có nhiệm vụ làm kín các vị trí tiếp xúc giữa các bộ phận, hạn chế tình trạng dầu thủy lực rò rỉ ra ngoài.

Chất liệu gioăng cần được lựa chọn phù hợp với loại dầu, nhiệt độ và áp suất làm việc của hệ thống.

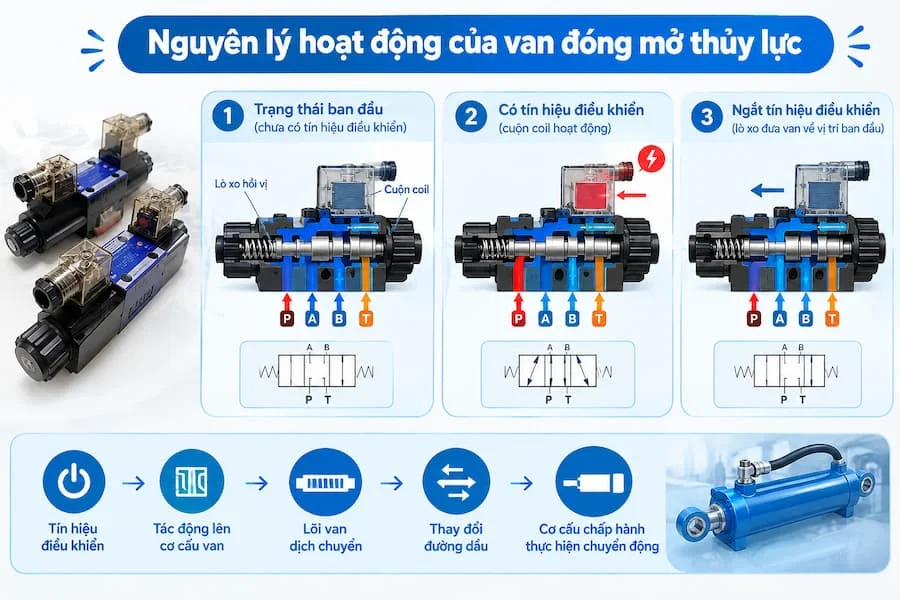

Nguyên lý hoạt động của van đóng mở thủy lực

Nguyên lý hoạt động của van phụ thuộc vào từng loại thiết kế, nhưng nhìn chung có thể hiểu thông qua quá trình điều khiển lõi van.

Ở trạng thái bình thường, khi chưa có tín hiệu điều khiển, lõi van được giữ ở một vị trí nhất định nhờ lực lò xo hoặc cơ cấu giữ vị trí. Các cửa dẫn dầu lúc này ở trạng thái đóng hoặc kết nối theo thiết kế của van.

Khi có tín hiệu điều khiển, chẳng hạn tín hiệu điện cấp cho cuộn coil, lực điện từ sẽ tác động lên lõi van. Lõi van dịch chuyển và thay đổi vị trí các đường dẫn dầu bên trong.

Khi đó, dầu thủy lực có thể đi từ cửa cấp đến cửa làm việc, hoặc từ cửa làm việc trở về cửa hồi. Quá trình này cho phép hệ thống điều khiển các cơ cấu như xi lanh hoặc motor thủy lực.

Khi tín hiệu điều khiển bị ngắt, lò xo hồi vị hoặc cơ cấu điều khiển sẽ đưa lõi van về trạng thái ban đầu. Dòng dầu lại được đóng hoặc chuyển hướng theo cấu hình của van.

Có thể hình dung đơn giản:

Tín hiệu điều khiển → tác động lên cơ cấu van → lõi van dịch chuyển → thay đổi đường dầu → cơ cấu chấp hành thực hiện chuyển động.

Các loại Valve đóng mở thủy lực phổ biến

Trên thị trường có nhiều loại van khác nhau tùy theo số cửa, số vị trí và phương thức điều khiển.

Van điện từ thủy lực

Đây là loại phổ biến trong các hệ thống cần điều khiển tự động. Van sử dụng coil điện từ để điều khiển lõi van và thay đổi trạng thái dòng dầu.

Ưu điểm của loại này là khả năng điều khiển nhanh, dễ kết nối với tủ điện, PLC hoặc hệ thống tự động hóa.

Van thủy lực 2/2

Van 2/2 có 2 cửa và 2 vị trí, thường dùng cho chức năng đóng hoặc mở dòng dầu.

Thiết kế tương đối đơn giản nên phù hợp với những hệ thống chỉ yêu cầu kiểm soát dòng chảy theo hai trạng thái.

Van thủy lực 3/2

Van 3/2 có 3 cửa và 2 vị trí. Loại van này thường được sử dụng khi cần điều khiển dòng dầu theo các trạng thái khác nhau, tùy thuộc vào cấu hình bên trong.

Van thủy lực 4/2 và 4/3

Đây là những dòng van thường gặp trong mạch điều khiển xi lanh thủy lực. Với các cổng P, T, A, B, van có thể điều khiển hướng di chuyển của cơ cấu chấp hành.

Van 4/3 có thêm vị trí trung gian nên có thể đáp ứng nhiều yêu cầu điều khiển phức tạp hơn.

Ứng dụng của Valve đóng mở thủy lực

Valve đóng mở thủy lực được sử dụng rộng rãi trong nhiều lĩnh vực có yêu cầu điều khiển dòng dầu hoặc cơ cấu chấp hành bằng thủy lực.

Máy móc công nghiệp

Van được sử dụng trong máy ép thủy lực, máy gia công, dây chuyền sản xuất và các thiết bị tự động hóa.

Thông qua tín hiệu điều khiển, van có thể kiểm soát hoạt động của xi lanh và các cơ cấu thủy lực khác.

Máy công trình

Các thiết bị như máy xúc, máy nâng, máy ủi và nhiều loại máy công trình sử dụng hệ thống thủy lực để tạo lực lớn.

Valve đóng mở thủy lực giúp kiểm soát dòng dầu đến các cơ cấu như cần nâng, gầu, xi lanh hoặc motor thủy lực.

Hệ thống nâng hạ

Trong các thiết bị nâng hạ, van giúp kiểm soát dòng dầu để điều khiển quá trình nâng, hạ hoặc giữ tải.

Việc lựa chọn đúng loại van góp phần nâng cao khả năng vận hành và độ an toàn của thiết bị.

Dây chuyền tự động hóa

Khi kết hợp với PLC, cảm biến và các thiết bị điều khiển khác, van có thể trở thành một phần của hệ thống tự động hóa.

Người vận hành có thể điều khiển van từ tủ điện hoặc hệ thống điều khiển trung tâm mà không cần thao tác trực tiếp tại vị trí lắp đặt.

Những yếu tố cần lưu ý khi chọn Van đóng mở thủy lực

Không nên lựa chọn van chỉ dựa vào kích thước đường ống. Một số thông số quan trọng cần kiểm tra gồm:

• Loại dầu hoặc môi chất: xác định loại chất lỏng sử dụng để lựa chọn vật liệu làm kín phù hợp.

• Áp suất làm việc: van phải chịu được áp suất tối đa của hệ thống.

• Lưu lượng: lựa chọn kích thước và cấu hình van phù hợp với lưu lượng cần thiết.

• Kích thước kết nối: kiểm tra ren, mặt bích hoặc kiểu kết nối thực tế.

• Điện áp điều khiển: với van điện từ cần xác định đúng điện áp như 12V, 24V, 110V hoặc 220V tùy thiết kế.

• Số cửa và số vị trí: lựa chọn 2/2, 3/2, 4/2, 4/3... theo sơ đồ mạch thủy lực.

• Nhiệt độ làm việc: cần đối chiếu với giới hạn của thân van, gioăng và môi chất.

• Môi trường lắp đặt: nếu làm việc trong môi trường ẩm, bụi hoặc ngoài trời cần chú ý đến cấp bảo vệ của coil và vật liệu van.

Kết luận

Valve đóng mở thủy lực là thiết bị quan trọng giúp kiểm soát dòng dầu trong các hệ thống thủy lực, từ máy móc công nghiệp, máy công trình đến dây chuyền tự động hóa. Tùy theo yêu cầu sử dụng, người dùng có thể lựa chọn van 2/2, 3/2, 4/2, 4/3 hoặc các dòng van điện từ thủy lực khác.

Để van hoạt động ổn định, cần lựa chọn đúng áp suất, lưu lượng, kích thước kết nối, loại môi chất, điện áp điều khiển và số cửa của van. Việc kiểm tra đầy đủ các thông số trước khi lắp đặt sẽ giúp hạn chế rò rỉ, sai chức năng và tăng tuổi thọ cho cả van lẫn hệ thống.
