Van Đóng Mở Nước Tự Động Bằng Phao: Cấu Tạo Và Cách Lắp Đặt

Van đóng mở nước tự động bằng phao là thiết bị được sử dụng phổ biến trong các hệ thống cấp nước sinh hoạt, bồn chứa nước, bể ngầm và nhiều công trình công nghiệp. Thiết bị có khả năng tự động kiểm soát quá trình cấp nước dựa trên sự thay đổi của mực nước, giúp hạn chế tình trạng tràn bồn hoặc cạn nước mà không cần người vận hành đóng mở van thủ công thường xuyên.

Vậy van đóng mở nước tự động bằng phao có cấu tạo như thế nào, hoạt động theo nguyên lý gì và cách lắp đặt ra sao để đảm bảo hiệu quả? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

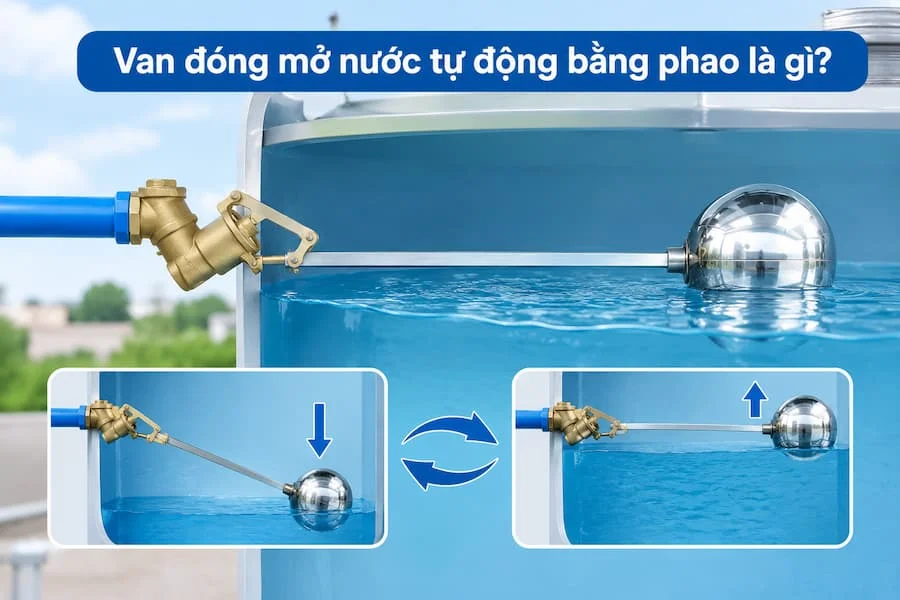

Van đóng mở nước tự động bằng phao là gì?

Van đóng mở nước tự động bằng phao là thiết bị điều khiển dòng nước dựa trên sự thay đổi mực nước trong bồn chứa hoặc bể chứa. Khi mực nước giảm xuống dưới mức quy định, phao hạ theo và kích hoạt cơ cấu mở van để nước tiếp tục chảy vào. Khi nước đạt đến mức giới hạn, phao nâng lên, tác động làm van đóng lại, ngăn nước tiếp tục cấp vào bồn.

Thiết bị này thường được gọi là van phao cơ hoặc van cấp nước tự động bằng phao. Tùy thiết kế, van có thể sử dụng cần phao cơ học, cơ cấu đóng mở trực tiếp hoặc cơ cấu từ tính để kiểm soát dòng chảy.

Van phao được ứng dụng trong bồn nước gia đình, bể chứa nước tại tòa nhà, hệ thống cấp nước nhà xưởng, bể chứa nước sản xuất và một số hệ thống xử lý nước.

Điểm nổi bật của thiết bị là khả năng vận hành tự động, không cần nguồn điện đối với loại phao cơ thông thường. Nhờ đó, người dùng có thể giảm công sức giám sát và hạn chế nguy cơ thất thoát nước do quên khóa van.

Phân loại van đóng mở nước tự động bằng phao

Trên thị trường hiện nay, van phao được chia thành một số loại phổ biến dựa trên cấu tạo và phương thức vận hành.

Van phao cơ

Van phao cơ là loại hoạt động hoàn toàn bằng cơ học, không cần sử dụng điện. Thiết bị thường bao gồm thân van, cần phao và quả phao nổi trên mặt nước.

Khi nước trong bồn dâng lên, quả phao nổi theo mực nước và làm cần phao dịch chuyển. Chuyển động này tác động lên cơ cấu đóng van, ngăn dòng nước tiếp tục đi vào bồn. Khi mực nước hạ xuống, phao di chuyển theo hướng ngược lại, giúp van mở để bổ sung nước.

Ưu điểm của van phao cơ là cấu tạo tương đối đơn giản, dễ lắp đặt, chi phí hợp lý và ít phụ thuộc vào thiết bị điều khiển bên ngoài. Tuy nhiên, người dùng cần lựa chọn đúng kích thước, áp suất làm việc và lưu lượng để van đóng mở ổn định.

Van phao cơ kiểu kín hoặc phao thông minh

Một số dòng van phao có thiết kế kín, sử dụng cơ cấu đòn bẩy, màng van hoặc lực từ để điều khiển quá trình đóng mở. Các thiết kế này có thể giúp giảm kích thước lắp đặt hoặc cải thiện khả năng kiểm soát dòng nước trong những điều kiện nhất định.

Tuy nhiên, nguyên lý cụ thể phụ thuộc vào từng sản phẩm. Khi lựa chọn, cần kiểm tra hướng dẫn của nhà sản xuất để xác định yêu cầu về áp suất đầu vào, vị trí lắp và khả năng tương thích với nguồn nước.

Hệ thống phao điện điều khiển van

Khác với van phao cơ, hệ thống phao điện sử dụng công tắc phao hoặc cảm biến mực nước để phát hiện mức nước, sau đó gửi tín hiệu điều khiển đến máy bơm hoặc van điện từ, van bi điều khiển điện.

Giải pháp này phù hợp với các bể chứa lớn, hệ thống cấp nước tự động hoặc những vị trí cần điều khiển từ xa. Tuy nhiên, hệ thống có cấu tạo phức tạp hơn và cần đảm bảo an toàn điện, đặc biệt tại khu vực thường xuyên tiếp xúc với nước.

Cần lưu ý rằng phao cơ và phao điện không hoàn toàn giống nhau. Phao cơ trực tiếp tác động lên cơ cấu van, trong khi phao điện thường đóng vai trò phát hiện mực nước và điều khiển thiết bị khác.

Cấu tạo của van đóng mở nước tự động bằng phao

Tùy từng mẫu sản phẩm, cấu tạo van phao có thể khác nhau. Đối với loại van phao cơ thông dụng, các bộ phận chính thường bao gồm:

Thân van: Là bộ phận chứa cơ cấu đóng mở và kết nối với đường ống cấp nước. Thân van có thể được chế tạo từ đồng, inox, nhựa hoặc vật liệu khác tùy môi trường sử dụng.

Đầu van và bộ phận đóng kín: Có nhiệm vụ kiểm soát dòng nước đi qua. Khi phao đạt đến vị trí giới hạn, cơ cấu bên trong sẽ đóng đường cấp nước. Gioăng hoặc đệm kín giúp hạn chế rò rỉ tại vị trí đóng van.

Cần phao: Là bộ phận truyền chuyển động từ quả phao đến cơ cấu đóng mở. Chiều dài và góc chuyển động của cần phao ảnh hưởng đến mức nước đóng hoặc mở van.

Quả phao: Thường được làm từ nhựa hoặc vật liệu có khả năng nổi trên mặt nước. Khi mực nước thay đổi, quả phao dịch chuyển theo và tạo lực tác động lên cần phao.

Bộ phận kết nối: Có thể là đầu ren hoặc kiểu kết nối khác, tùy thiết kế. Bộ phận này giúp lắp van vào đường ống cấp nước hoặc vị trí cấp nước của bồn chứa.

Đối với các dòng van phao có cơ cấu đặc biệt, nhà sản xuất có thể bổ sung lò xo, màng van hoặc bộ phận truyền động nhằm cải thiện khả năng đóng mở. Vì vậy, cần căn cứ vào tài liệu kỹ thuật của từng model khi lắp đặt và bảo trì.

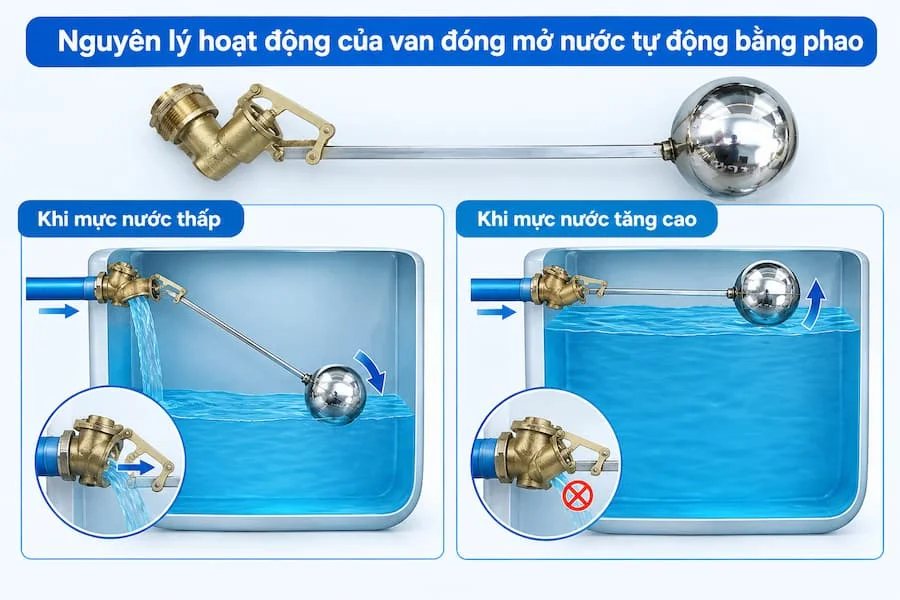

Nguyên lý hoạt động của van đóng mở nước tự động bằng phao

Van phao cơ hoạt động dựa trên lực nổi của quả phao và sự thay đổi vị trí của cần phao. Quá trình đóng mở thường diễn ra theo hai trạng thái chính.

Khi mực nước thấp: Lượng nước trong bồn giảm khiến quả phao hạ xuống. Cần phao chuyển động theo, tác động lên cơ cấu bên trong để mở van. Nước từ đường cấp chảy vào bồn và bổ sung lượng nước đã sử dụng.

Khi mực nước tăng cao: Quả phao dần nổi lên theo mặt nước. Khi đạt đến vị trí cài đặt, cần phao tác động làm cơ cấu đóng kín đường cấp. Nước ngừng chảy vào bồn, giúp duy trì mực nước trong phạm vi mong muốn.

Chu trình này tự lặp lại khi nước được sử dụng và mực nước giảm xuống. Nhờ đó, van có thể kiểm soát quá trình cấp nước mà không cần người dùng thao tác thường xuyên.

Hiệu quả vận hành phụ thuộc vào áp suất nguồn cấp, lưu lượng nước, tình trạng cơ cấu đóng kín và khả năng chuyển động tự do của phao. Nếu áp suất không phù hợp hoặc phao bị vướng, van có thể đóng không kín, cấp nước chậm hoặc không hoạt động đúng mức nước yêu cầu.

Hướng dẫn lắp đặt van đóng mở nước tự động bằng phao

Để van hoạt động ổn định và hạn chế rò rỉ, quá trình lắp đặt cần được thực hiện đúng kỹ thuật.

Bước 1: Chuẩn bị thiết bị và kiểm tra vị trí lắp

Trước khi lắp đặt, cần xác định dung tích bồn chứa, vị trí đường cấp nước, kích thước đầu nối và áp suất nguồn cấp. Kiểm tra thân van, quả phao, cần phao và các bộ phận làm kín để đảm bảo không có dấu hiệu hư hỏng.

Đồng thời, cần lựa chọn vị trí lắp sao cho quả phao có đủ không gian chuyển động, không bị thành bồn, đường ống hoặc các thiết bị khác cản trở.

Bước 2: Ngắt nguồn cấp nước

Đóng van cấp nước trước khi tiến hành lắp đặt. Nếu hệ thống có máy bơm hoặc thiết bị điều khiển liên quan, cần thực hiện các biện pháp an toàn phù hợp để tránh máy bơm hoạt động ngoài ý muốn.

Xả áp và làm sạch vị trí kết nối nếu cần thiết.

Bước 3: Lắp van vào đường cấp nước

Kết nối van phao với đầu cấp nước theo đúng kiểu kết nối của sản phẩm. Với đầu ren, cần kiểm tra kích thước ren và sử dụng vật liệu làm kín phù hợp. Khi siết, nên dùng dụng cụ đúng cách để tránh làm biến dạng thân van hoặc hỏng ren.

Không nên siết quá lực hoặc tác động trực tiếp lên quả phao và cần phao trong quá trình lắp đặt.

Bước 4: Điều chỉnh vị trí phao

Lắp quả phao sao cho có thể di chuyển tự do theo mực nước. Nếu van có cơ cấu điều chỉnh cần phao, hãy căn chỉnh theo hướng dẫn của nhà sản xuất để xác định mức đóng và mức mở phù hợp.

Cần đảm bảo mực nước đóng van không vượt quá giới hạn an toàn của bồn chứa. Đối với các bồn có nguy cơ tràn gây thiệt hại, nên cân nhắc bổ sung đường tràn hoặc thiết bị bảo vệ độc lập.

Bước 5: Cấp nước và kiểm tra vận hành

Mở nguồn cấp từ từ, quan sát các vị trí kết nối để phát hiện rò rỉ. Theo dõi quá trình mực nước tăng và kiểm tra xem van có đóng khi phao đạt đến vị trí quy định hay không.

Sau đó, sử dụng một phần nước trong bồn để kiểm tra khả năng tự mở lại khi mực nước giảm. Nếu van đóng mở chậm, rò rỉ hoặc không đạt mức nước mong muốn, cần kiểm tra lại vị trí phao, cơ cấu đóng kín và điều kiện áp suất đầu vào.

Những lưu ý khi sử dụng van phao tự động

Để kéo dài tuổi thọ và đảm bảo hiệu quả hoạt động, người dùng nên lưu ý một số vấn đề sau:

• Chọn đúng kích thước van: Kích thước đầu nối phải phù hợp với đường ống cấp nước. Không nên chỉ dựa vào kích thước ren mà bỏ qua lưu lượng yêu cầu.

• Kiểm tra áp suất làm việc: Van phải đáp ứng áp suất thực tế của hệ thống. Áp suất quá thấp có thể khiến quá trình cấp nước không đạt yêu cầu; áp suất vượt giới hạn thiết kế có thể gây hư hỏng hoặc rò rỉ.

• Đảm bảo phao không bị mắc kẹt: Tránh lắp phao gần thành bồn, dây điện, đường ống hoặc vật cản làm hạn chế chuyển động.

• Vệ sinh và bảo trì định kỳ: Kiểm tra cặn bẩn, gioăng làm kín, ren kết nối và cơ cấu chuyển động. Nguồn nước có nhiều tạp chất có thể làm giảm khả năng đóng kín của van.

• Lựa chọn vật liệu phù hợp: Van đồng, inox và nhựa có đặc tính khác nhau. Cần chọn theo chất lượng nước, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống.

• Không phụ thuộc hoàn toàn vào một thiết bị: Với bồn chứa lớn hoặc vị trí có nguy cơ ngập nước, nên xem xét giải pháp chống tràn dự phòng phù hợp.

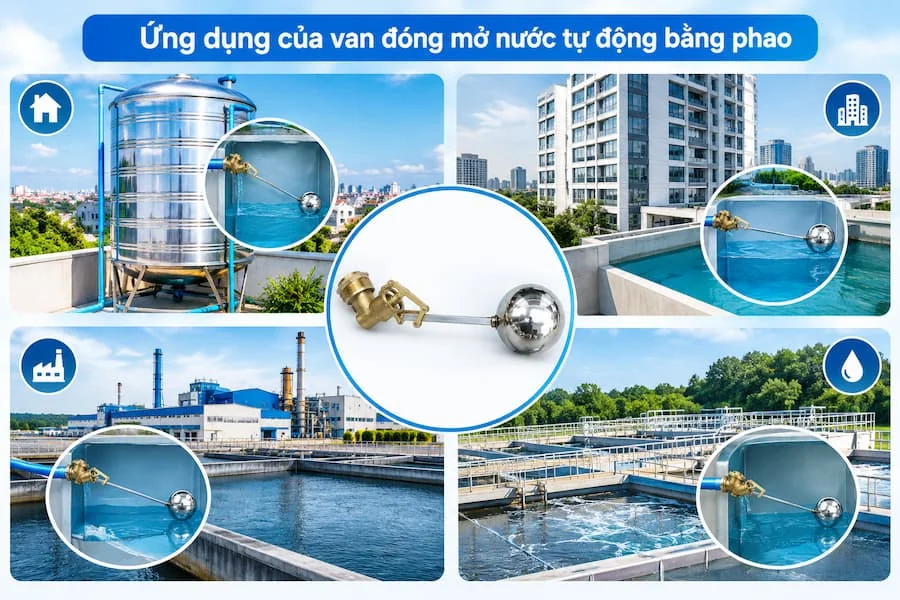

Ứng dụng của van đóng mở nước tự động bằng phao

Van phao được sử dụng trong nhiều hệ thống nhờ khả năng kiểm soát mực nước đơn giản và tự động.

Bồn nước gia đình: Tự động ngắt nước khi bồn đầy và cấp bổ sung khi mực nước giảm, hạn chế tình trạng tràn bồn do quên khóa van.

Bể chứa tại tòa nhà: Hỗ trợ duy trì lượng nước dự trữ phục vụ sinh hoạt, đặc biệt tại những vị trí có nhu cầu cấp nước thường xuyên.

Hệ thống cấp nước nhà xưởng: Có thể sử dụng để kiểm soát mực nước trong các bể chứa trung gian hoặc bồn cấp nước, nếu vật liệu và thông số van đáp ứng điều kiện vận hành.

Hệ thống xử lý nước: Van phao có thể được sử dụng để kiểm soát mức nước tại một số bể chứa hoặc bồn phụ trợ. Với hệ thống có yêu cầu điều khiển chính xác, lưu lượng lớn hoặc vận hành tự động hóa, cần đánh giá thêm giải pháp phao điện và van điều khiển.

Kết luận

Van đóng mở nước tự động bằng phao là giải pháp hữu ích giúp kiểm soát quá trình cấp nước, hạn chế tràn bồn và giảm nhu cầu đóng mở thủ công. Thiết bị có nhiều loại, trong đó van phao cơ được sử dụng phổ biến nhờ cấu tạo đơn giản, không cần điện và tương đối dễ bảo trì.

Để lựa chọn đúng sản phẩm, người dùng cần quan tâm đến kích thước kết nối, áp suất làm việc, lưu lượng cấp nước, vật liệu chế tạo và điều kiện lắp đặt thực tế. Đồng thời, việc lắp đặt đúng kỹ thuật, kiểm tra định kỳ và bố trí biện pháp chống tràn phù hợp sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ hơn.
