Van Cổng Ty Chìm BB DN100 Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Valve cổng ty chìm BB DN100 là thiết bị được sử dụng phổ biến trong các hệ thống đường ống cấp nước, công trình công nghiệp và hệ thống phòng cháy chữa cháy (PCCC). Với thiết kế trục van không trồi lên khi đóng mở và kết cấu nắp van liên kết với thân bằng bu lông, sản phẩm giúp tiết kiệm không gian lắp đặt, thuận tiện cho việc bố trí tại các vị trí có diện tích hạn chế.

Vậy valve cổng ty chìm BB DN100 có cấu tạo như thế nào, hoạt động theo nguyên lý gì và được ứng dụng trong những hệ thống nào? Việc hiểu rõ đặc điểm của thiết bị sẽ giúp người dùng lựa chọn đúng sản phẩm, đảm bảo hiệu quả vận hành và kéo dài tuổi thọ hệ thống đường ống.

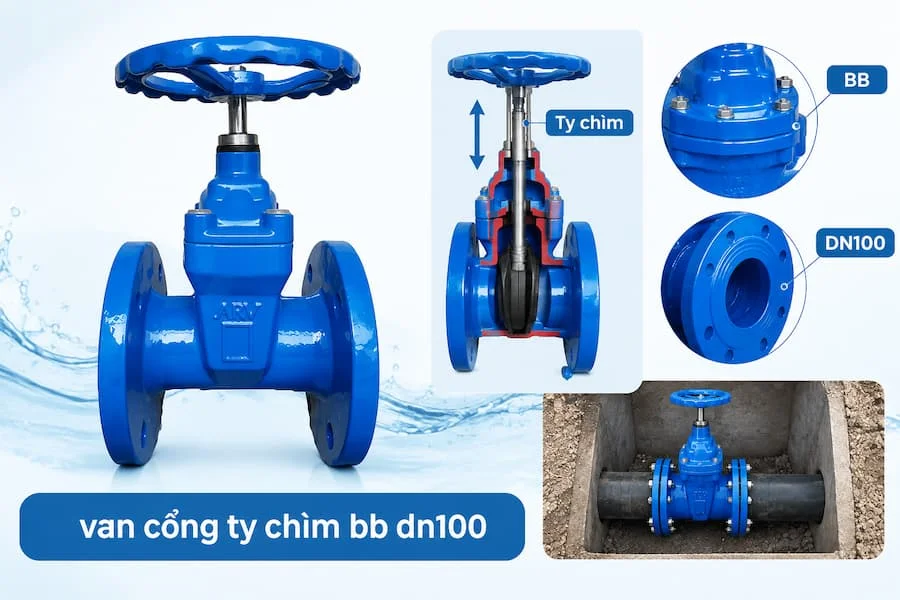

Van cổng ty chìm BB DN100 là gì?

Van cổng ty chìm BB DN100 là dòng van công nghiệp dùng để đóng hoặc mở dòng chảy lưu chất trong đường ống. Thiết bị hoạt động bằng cách nâng hoặc hạ cánh van bên trong thân, cho phép lưu chất đi qua hoặc ngăn dòng chảy khi cần thiết.

Để hiểu rõ tên gọi của sản phẩm, cần xem xét ba ký hiệu chính là ty chìm, BB và DN100.

Ty chìm (Non-Rising Stem – NRS) là thiết kế trong đó trục van không trồi lên hoặc hạ xuống đáng kể bên ngoài khi vận hành. Trục quay truyền chuyển động đến cánh van, giúp cánh van dịch chuyển bên trong thân. Đặc điểm này phù hợp với những vị trí lắp đặt có khoảng không phía trên hạn chế, chẳng hạn hố van ngầm hoặc khu vực kỹ thuật chật hẹp.

BB (Bolted Bonnet) thường được hiểu là kiểu kết cấu nắp van bắt bu lông. Phần nắp được liên kết với thân van bằng các bu lông, tạo thành cụm kết cấu chắc chắn. Khi cần kiểm tra hoặc bảo dưỡng bên trong, kỹ thuật viên có thể tháo nắp theo hướng dẫn của nhà sản xuất sau khi hệ thống đã được cô lập và xả áp an toàn.

DN100 là kích thước danh nghĩa của van, thuộc cấp kích thước DN100 trong hệ thống đường ống. Kích thước này thường được gọi tương đương 4 inch trong thực tế thương mại. Tuy nhiên, DN100 không có nghĩa đường kính ngoài của mọi bộ phận đều bằng 100 mm; kích thước thực tế của thân, cửa van và mặt bích phụ thuộc vào tiêu chuẩn sản xuất.

Như vậy, valve cổng ty chìm BB DN100 là lựa chọn đáng cân nhắc khi hệ thống cần thiết bị đóng ngắt dòng chảy có kích thước danh nghĩa DN100, trục không trồi lên và nắp van liên kết bằng bu lông.

Cấu tạo của van cổng ty chìm BB DN100

Valve cổng ty chìm BB DN100 thường bao gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng đóng mở. Cấu tạo cụ thể có thể thay đổi tùy theo thương hiệu, vật liệu và thiết kế của từng model.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong và kết nối trực tiếp với đường ống. Thân van thường được chế tạo từ gang cầu, gang xám hoặc vật liệu khác theo yêu cầu sử dụng.

Đối với hệ thống cấp nước, thân gang phủ sơn epoxy thường được lựa chọn nhờ khả năng bảo vệ bề mặt và đáp ứng nhu cầu vận hành trong điều kiện phù hợp. Khi lựa chọn, cần kiểm tra vật liệu, lớp phủ, áp suất làm việc và khả năng tương thích với lưu chất.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở đường đi của lưu chất. Khi cánh van được nâng lên, dòng chảy có thể đi qua cửa van. Khi cánh hạ xuống vị trí đóng, cánh van tiếp xúc với bề mặt làm kín để ngăn dòng chảy.

Tùy thiết kế, cánh van có thể được bọc cao su đàn hồi hoặc sử dụng kết cấu làm kín bằng vật liệu khác. Với van cổng dùng cho hệ thống cấp nước, loại cánh bọc cao su là một cấu hình thường gặp.

Trục van ty chìm

Trục van truyền chuyển động từ tay quay đến cơ cấu nâng hạ cánh van. Ở thiết kế ty chìm, trục chủ yếu quay tại vị trí lắp đặt, không trồi lên theo hành trình đóng mở như van ty nổi.

Ưu điểm của cấu tạo này là tiết kiệm chiều cao lắp đặt và hạn chế nguy cơ va chạm với các vật thể phía trên. Tuy nhiên, người vận hành không thể chỉ quan sát độ trồi của trục để xác định trạng thái đóng mở mà cần dựa vào chỉ báo, số vòng quay hoặc quy trình vận hành phù hợp.

Nắp van BB và gioăng làm kín

Nắp van BB được bắt cố định với thân bằng bu lông. Kết cấu này giúp giữ các chi tiết bên trong đúng vị trí và tạo điều kiện tháo lắp khi cần bảo dưỡng.

Gioăng làm kín được bố trí tại những vị trí cần hạn chế rò rỉ, chẳng hạn giữa thân và nắp hoặc tại cụm trục, tùy thiết kế sản phẩm. Tình trạng gioăng có ảnh hưởng trực tiếp đến độ kín và độ ổn định khi vận hành.

Tay quay và bộ phận kết nối

Tay quay giúp người vận hành tạo lực để đóng hoặc mở van. Khi xoay tay quay theo chiều quy định, trục truyền chuyển động đến cánh van.

Hai đầu van thường được thiết kế kết nối mặt bích đối với các model BB DN100 dùng cho đường ống mặt bích. Tuy nhiên, tiêu chuẩn mặt bích, khoảng cách lỗ bu lông và kích thước lắp đặt cần được xác nhận theo catalogue, không nên chỉ dựa vào DN100 để lựa chọn.

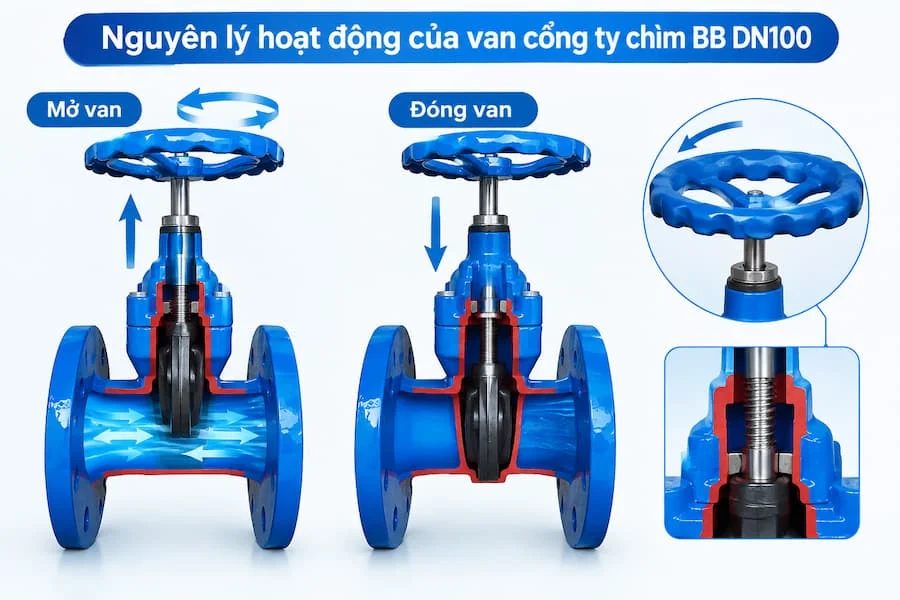

Nguyên lý hoạt động của van cổng ty chìm BB DN100

Valve cổng ty chìm BB DN100 hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay thành chuyển động nâng hạ của cánh van. Người vận hành sử dụng tay quay để điều khiển vị trí cánh van bên trong thân.

Khi mở van: Tay quay được xoay theo chiều mở quy định. Chuyển động quay truyền đến trục và cơ cấu ren, làm cánh van dịch chuyển lên khỏi vị trí đóng. Khi cánh van được nâng đủ cao, tiết diện dòng chảy được mở rộng, cho phép lưu chất đi qua.

Khi đóng van: Tay quay được xoay theo chiều ngược lại. Cơ cấu trục làm cánh van hạ xuống, tiếp xúc với bề mặt làm kín và ngăn dòng chảy qua van. Khi đóng, người vận hành cần thao tác theo hướng dẫn của nhà sản xuất, tránh dùng lực quá mức gây hư hỏng trục, ren hoặc bề mặt làm kín.

Van cổng thường thích hợp cho nhiệm vụ đóng ngắt hoàn toàn. Thiết bị không được thiết kế để điều tiết lưu lượng liên tục trong trạng thái mở một phần, bởi dòng chảy có thể gây rung động, mài mòn cánh van và ảnh hưởng đến độ bền của bề mặt làm kín.

Ưu điểm nổi bật của van cổng ty chìm BB DN100

Một trong những ưu điểm đáng chú ý của valve cổng ty chìm BB DN100 là thiết kế tiết kiệm không gian. Do trục không trồi lên khi vận hành, van có thể được bố trí trong hố van hoặc những vị trí có giới hạn về chiều cao, miễn là vẫn đảm bảo đủ không gian thao tác và bảo dưỡng.

Bên cạnh đó, khi van được mở hoàn toàn, đường đi của lưu chất tương đối thông thoáng, giúp hạn chế tổn thất áp suất so với một số loại van có kết cấu cản dòng lớn hơn trong điều kiện tương đương.

Kết cấu nắp BB liên kết bằng bu lông cũng hỗ trợ công tác kiểm tra và bảo trì khi cần tiếp cận các bộ phận bên trong. Ngoài ra, các model được thiết kế đúng tiêu chuẩn và sử dụng vật liệu phù hợp có thể đáp ứng nhu cầu vận hành ổn định trong hệ thống cấp nước hoặc công nghiệp.

Tuy nhiên, hiệu quả sử dụng còn phụ thuộc vào chất lượng sản phẩm, điều kiện làm việc, quy trình lắp đặt và chế độ bảo dưỡng. Không nên mặc định mọi valve cổng ty chìm BB DN100 đều có cùng cấp áp suất hoặc khả năng chịu nhiệt.

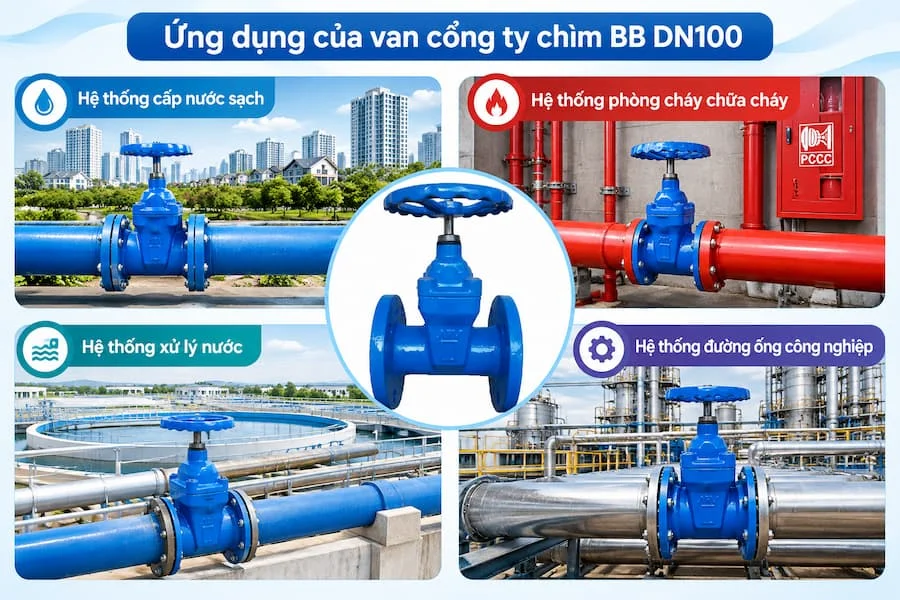

Ứng dụng của van cổng ty chìm BB DN100

Hệ thống cấp nước sạch

Van được sử dụng tại các tuyến ống phân phối nước trong khu dân cư, tòa nhà, nhà máy và mạng lưới cấp nước. Thiết bị giúp cô lập một đoạn ống khi cần sửa chữa, thay thế thiết bị hoặc bảo trì hệ thống mà không phải ngừng cấp nước trên toàn tuyến.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, van cổng ty chìm DN100 có thể được lắp trên các tuyến ống cấp nước hoặc vị trí phân đoạn đường ống theo thiết kế được phê duyệt. Khi sử dụng cho mục đích này, cần lựa chọn sản phẩm đáp ứng yêu cầu kỹ thuật, chứng nhận hoặc kiểm định áp dụng cho công trình và quy định hiện hành.

Việc lắp đặt cần đảm bảo khả năng tiếp cận, nhận biết trạng thái van và kiểm tra định kỳ. Không nên tự ý thay đổi kích thước hoặc chủng loại van so với hồ sơ thiết kế đã được phê duyệt.

Hệ thống xử lý nước

Tại các nhà máy xử lý nước, valve cổng ty chìm BB DN100 có thể được sử dụng để đóng ngắt dòng nước tại các tuyến ống dẫn, bể chứa hoặc cụm thiết bị. Vật liệu và lớp phủ cần phù hợp với đặc tính lưu chất cũng như yêu cầu vệ sinh của hệ thống.

Hệ thống đường ống công nghiệp

Trong một số nhà máy, van được sử dụng để cô lập các nhánh đường ống phục vụ vận hành và bảo trì. Trước khi lựa chọn, cần kiểm tra khả năng tương thích với môi chất, nhiệt độ, áp suất và điều kiện vận hành thực tế. Không phải mọi model dùng cho nước đều phù hợp với hóa chất, hơi nóng hoặc môi chất có tính ăn mòn.

Những lưu ý khi lựa chọn và lắp đặt valve cổng ty chìm BB DN100

Để van hoạt động ổn định, người dùng nên kiểm tra một số yếu tố trước khi mua và lắp đặt.

Trước hết, cần xác định chính xác kích thước DN100, tiêu chuẩn kết nối mặt bích và khoảng cách lắp đặt. Hai sản phẩm cùng DN100 nhưng khác tiêu chuẩn mặt bích có thể không lắp ghép trực tiếp được với nhau.

Tiếp theo, hãy kiểm tra áp suất danh nghĩa, áp suất làm việc, vật liệu thân van, kiểu làm kín và nhiệt độ sử dụng. Các thông số này cần đáp ứng điều kiện thực tế của hệ thống thay vì chỉ dựa trên tên gọi sản phẩm.

Trong quá trình lắp đặt, đường ống cần được căn chỉnh phù hợp để tránh tạo ứng suất lên thân van. Bề mặt mặt bích phải sạch, gioăng đúng loại và bu lông được siết theo trình tự phù hợp. Đồng thời, cần bố trí không gian đủ để thao tác tay quay và tiếp cận van khi bảo trì.

Sau khi lắp đặt, nên kiểm tra độ kín, khả năng đóng mở và tình trạng rò rỉ theo quy trình nghiệm thu. Trước khi tháo nắp hoặc bảo dưỡng, phải cô lập van, xả áp và xác nhận hệ thống đã an toàn.

Cách bảo dưỡng van cổng ty chìm BB DN100

Bảo dưỡng định kỳ giúp hạn chế tình trạng kẹt trục, rò rỉ và khó đóng mở. Người vận hành nên kiểm tra tình trạng bên ngoài của thân van, tay quay, bu lông, khu vực kết nối và dấu hiệu rò rỉ tại cụm trục.

Việc vận hành thử cần tuân theo kế hoạch bảo trì của hệ thống và hướng dẫn nhà sản xuất. Nếu phát hiện tay quay nặng bất thường, van không đóng kín hoặc có dấu hiệu rò rỉ, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng. Không nên cố siết hoặc dùng lực lớn để xử lý van bị kẹt vì có thể làm hỏng cơ cấu bên trong.

Khi cần tháo lắp, phải đảm bảo đường ống đã được cô lập và xả áp hoàn toàn. Các chi tiết làm kín bị hư hỏng cần được thay thế bằng linh kiện tương thích với đúng model van.

Kết luận

Van cổng ty chìm BB DN100 là thiết bị đóng ngắt dòng chảy phù hợp với nhiều hệ thống cấp nước, xử lý nước, PCCC và đường ống công nghiệp. Sản phẩm có đặc điểm trục không trồi lên khi vận hành, kết cấu nắp bắt bu lông và khả năng đóng mở bằng cơ cấu cánh van nâng hạ.

Để lựa chọn đúng van cổng ty chìm BB DN100, người dùng cần quan tâm đến tiêu chuẩn mặt bích, áp suất làm việc, vật liệu, khả năng làm kín và điều kiện sử dụng thực tế. Kết hợp lựa chọn đúng sản phẩm với lắp đặt, vận hành và bảo dưỡng theo hướng dẫn kỹ thuật sẽ góp phần nâng cao độ an toàn và tuổi thọ của hệ thống đường ống.
