AAV Automatic Air Vent Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong các hệ thống đường ống cấp nước, tuần hoàn nước nóng và thiết bị công nghiệp, không khí tích tụ bên trong đường ống có thể gây ra nhiều vấn đề như giảm lưu lượng, tạo tiếng ồn, làm gián đoạn quá trình vận hành và ảnh hưởng đến hiệu suất truyền nhiệt. Để hạn chế những tình trạng này, van xả khí tự động được sử dụng nhằm loại bỏ lượng khí dư thừa trong hệ thống mà không cần người vận hành thường xuyên thao tác thủ công.

AAV Automatic Air Vent là thuật ngữ thường được sử dụng để chỉ van xả khí tự động trong một số tài liệu và danh mục sản phẩm. Thiết bị hoạt động dựa trên cơ cấu phao hoặc cơ cấu cơ học tương tự, cho phép khí thoát ra ngoài khi tích tụ và đóng cửa xả khi chất lỏng dâng đến mức quy định. Vậy van có cấu tạo ra sao, hoạt động theo nguyên lý nào và được ứng dụng trong những hệ thống nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

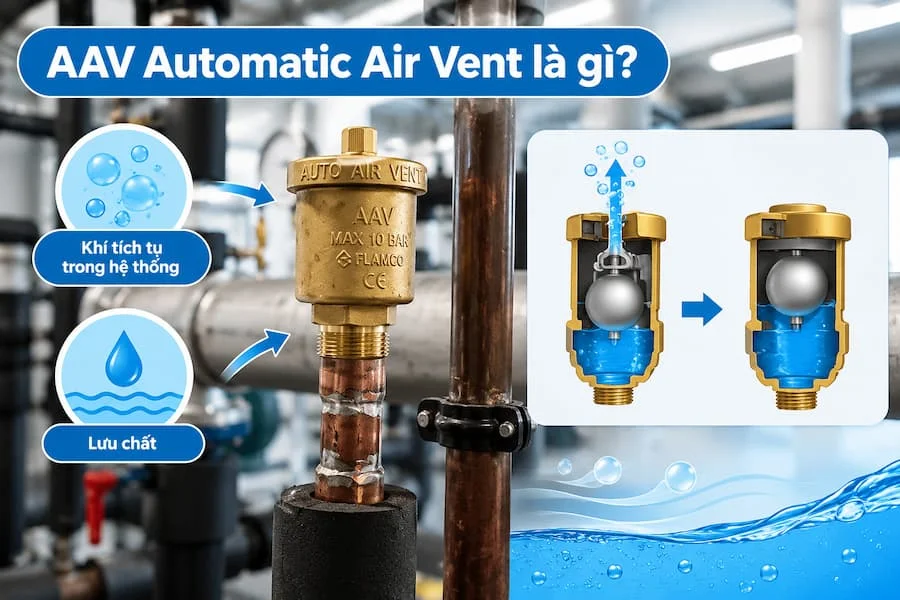

AAV Automatic Air Vent là gì?

AAV Automatic Air Vent là cách gọi được sử dụng trong một số ngữ cảnh thương mại để chỉ van xả khí tự động. Đây là thiết bị cơ khí được lắp đặt trên đường ống hoặc tại các vị trí thích hợp trong hệ thống chất lỏng nhằm tự động loại bỏ không khí tích tụ bên trong.

Trong quá trình vận hành, khí có thể đi vào đường ống khi nạp nước, bảo trì thiết bị hoặc thông qua những vị trí kết nối không kín. Ngoài ra, khí hòa tan trong nước có thể tách ra khi nhiệt độ và áp suất thay đổi. Nếu không được loại bỏ, các túi khí có thể làm giảm tiết diện dòng chảy, gây tiếng ồn, cản trở tuần hoàn và ảnh hưởng đến hiệu suất của hệ thống.

Van xả khí tự động giúp giải phóng lượng khí này mà không cần người vận hành mở van bằng tay mỗi lần. Khi khí thoát ra và chất lỏng dâng trở lại trong buồng van, cơ cấu phao sẽ đưa cửa xả về trạng thái đóng để hạn chế chất lỏng thoát ra ngoài.

Cần lưu ý rằng ký hiệu AAV trong ngành thiết bị đường ống còn có thể là viết tắt của Air Admittance Valve , tức van cấp khí dùng trong hệ thống thoát nước. Đây là thiết bị có chức năng khác với van xả khí tự động. Vì vậy, khi lựa chọn sản phẩm, người dùng nên kiểm tra catalogue và tên gọi chính thức của nhà sản xuất để xác định đúng chủng loại.

Cấu tạo của van xả khí tự động

Cấu tạo của van xả khí tự động có thể thay đổi theo kích thước, vật liệu và áp suất làm việc. Tuy nhiên, một mẫu van phao cơ học thông dụng thường bao gồm các bộ phận chính sau.

Thân van

Thân van là bộ phận bao bọc buồng chứa khí và các chi tiết cơ học bên trong. Vật liệu chế tạo có thể là đồng, gang, inox hoặc nhựa kỹ thuật, tùy thuộc vào môi trường sử dụng.

Thân van cần đáp ứng yêu cầu về độ bền, khả năng chịu áp lực và mức độ tương thích với lưu chất. Đối với hệ thống nước nóng hoặc môi trường công nghiệp, cần kiểm tra giới hạn nhiệt độ và áp suất theo thông số của nhà sản xuất.

Phao cơ học

Phao là bộ phận quan trọng giúp van tự động nhận biết mực chất lỏng trong buồng van. Phao thường được chế tạo từ vật liệu nhẹ, có khả năng nổi trên bề mặt chất lỏng.

Khi buồng van chứa nhiều khí, mực chất lỏng giảm xuống và phao hạ theo. Khi chất lỏng dâng lên, phao nổi lên và tác động đến cơ cấu đóng mở cửa xả.

Cần phao và cơ cấu truyền động

Cần phao hoặc cơ cấu liên kết truyền chuyển động từ phao đến bộ phận đóng mở. Tùy thiết kế, van có thể sử dụng đòn bẩy, cơ cấu liên kết trực tiếp hoặc cơ cấu cơ học khác.

Bộ phận này giúp chuyển sự thay đổi mực chất lỏng thành chuyển động đóng hoặc mở lỗ thoát khí, đảm bảo van hoạt động tự động theo trạng thái bên trong buồng van.

Lỗ xả khí và nắp van

Lỗ xả khí nằm tại vị trí thoát khí của thiết bị, thường ở phía trên đối với van phao lắp theo phương thẳng đứng. Khi cơ cấu mở, khí được đẩy ra ngoài qua cửa xả.

Nắp van có nhiệm vụ bảo vệ các chi tiết bên trong và hỗ trợ quá trình kiểm tra, bảo dưỡng. Một số thiết kế còn có bộ phận làm kín, nắp bảo vệ hoặc cơ cấu hạn chế rò rỉ để tăng độ ổn định khi vận hành.

Gioăng làm kín

Gioăng được bố trí tại các vị trí kết nối hoặc cửa xả nhằm hạn chế rò rỉ chất lỏng và khí khi van đóng. Chất liệu gioăng cần phù hợp với nhiệt độ, áp suất và tính chất hóa học của lưu chất.

Nguyên lý hoạt động của van xả khí tự động

Van xả khí tự động thường hoạt động dựa trên sự thay đổi mực chất lỏng trong buồng van kết hợp với cơ cấu phao. Quá trình đóng mở diễn ra tự động theo lượng khí tích tụ bên trong.

Khi khí tích tụ: Không khí đi vào buồng van và chiếm một phần thể tích bên trong, làm mực chất lỏng giảm xuống. Phao hạ theo và thông qua cơ cấu liên kết sẽ mở cửa xả khí. Khí tích tụ thoát ra ngoài nhờ chênh lệch áp suất giữa bên trong hệ thống và môi trường bên ngoài.

Khi khí thoát ra: Chất lỏng tiếp tục đi vào buồng van, khiến mực chất lỏng dâng lên. Phao nổi lên và tác động đến cơ cấu đóng cửa xả. Khi cửa xả đóng kín, van hạn chế chất lỏng thoát ra ngoài và trở lại trạng thái chờ.

Khi khí tiếp tục tích tụ: Nếu có thêm khí đi vào buồng van, mực chất lỏng lại giảm xuống. Phao hạ và chu trình xả khí tiếp tục diễn ra.

Nhờ nguyên lý này, thiết bị có thể loại bỏ khí theo từng chu kỳ mà không cần điều khiển bằng điện hoặc thao tác thủ công đối với các dòng van cơ học thông thường.

Tuy nhiên, không phải tất cả các loại van xả khí đều có cấu tạo giống nhau. Một số thiết kế chuyên dụng có thể sử dụng cơ chế xả khí động học hoặc cơ cấu khác. Do đó, cần tuân thủ hướng dẫn kỹ thuật của từng sản phẩm khi lắp đặt và vận hành.

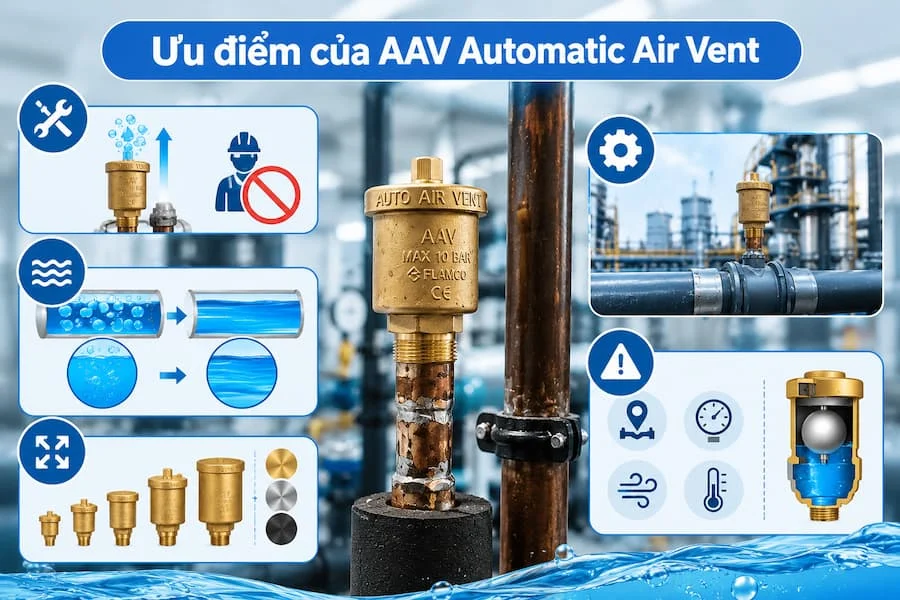

Ưu điểm của van xả khí tự động

Một ưu điểm nổi bật của van xả khí tự động là khả năng loại bỏ khí tích tụ mà không cần nhân viên vận hành liên tục kiểm tra và mở van bằng tay. Điều này giúp giảm công việc bảo trì thường xuyên tại các vị trí khó tiếp cận.

Thiết bị còn góp phần cải thiện khả năng lưu thông của chất lỏng khi các túi khí gây cản trở dòng chảy được loại bỏ. Trong hệ thống tuần hoàn nước nóng, việc hạn chế khí tích tụ có thể giúp quá trình truyền nhiệt và tuần hoàn diễn ra ổn định hơn.

Ngoài ra, van có cấu tạo tương đối gọn, có nhiều lựa chọn vật liệu và kích thước kết nối. Người dùng có thể lựa chọn model phù hợp với từng hệ thống, từ đường ống dân dụng đến các cụm thiết bị công nghiệp.

Dù vậy, van xả khí tự động không thể thay thế mọi loại thiết bị thông khí. Hiệu quả sử dụng phụ thuộc vào vị trí lắp đặt, áp suất hệ thống, khả năng thoát khí của van và điều kiện vận hành thực tế.

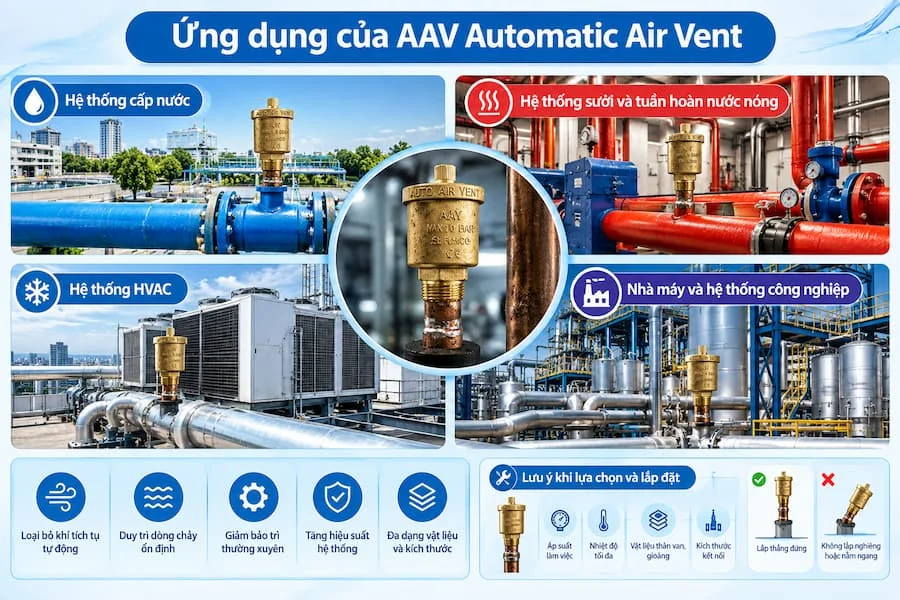

Ứng dụng của AAV Automatic Air Vent

Hệ thống cấp nước

Trong hệ thống cấp nước, van xả khí tự động có thể được lắp tại những vị trí dễ tích tụ khí, chẳng hạn các điểm cao trên tuyến ống hoặc vị trí được xác định trong thiết kế. Thiết bị giúp loại bỏ khí trong quá trình nạp nước và vận hành, góp phần duy trì dòng chảy ổn định.

Hệ thống sưởi và tuần hoàn nước nóng

Trong các hệ thống sưởi, bộ trao đổi nhiệt và đường ống tuần hoàn nước nóng, khí tích tụ có thể làm giảm hiệu suất truyền nhiệt hoặc gây tiếng ồn. Van xả khí tự động giúp giải phóng khí tại các vị trí phù hợp, hỗ trợ quá trình tuần hoàn diễn ra hiệu quả hơn.

Hệ thống HVAC

Trong hệ thống điều hòa không khí sử dụng nước lạnh hoặc nước nóng, khí có thể ảnh hưởng đến lưu lượng và hiệu suất trao đổi nhiệt tại các thiết bị. Van xả khí tự động được sử dụng tại các vị trí được thiết kế để hạn chế tình trạng này.

Nhà máy và hệ thống công nghiệp

Một số hệ thống xử lý nước, đường ống tuần hoàn và cụm thiết bị công nghiệp sử dụng van xả khí tự động để loại bỏ khí tích tụ. Tuy nhiên, đối với môi chất có tính ăn mòn, nhiệt độ cao hoặc chứa hóa chất, cần lựa chọn vật liệu và model đáp ứng đúng điều kiện vận hành.

Lưu ý khi lựa chọn và lắp đặt AAV Automatic Air Vent

Để thiết bị hoạt động hiệu quả, trước tiên cần xác định đúng chức năng của van và môi trường sử dụng. Người dùng nên kiểm tra áp suất làm việc, nhiệt độ tối đa, vật liệu thân van, vật liệu gioăng và kích thước kết nối theo catalogue của nhà sản xuất.

Về vị trí lắp đặt, van xả khí tự động thường được bố trí tại những điểm có khả năng tích tụ khí theo thiết kế hệ thống. Nhiều dòng van phao cần lắp theo phương thẳng đứng để cơ cấu phao hoạt động chính xác. Không nên tự ý lắp nghiêng hoặc nằm ngang nếu nhà sản xuất không cho phép.

Trong quá trình vận hành, cần kiểm tra định kỳ cửa xả, gioăng làm kín và tình trạng rò rỉ. Nếu van bị kẹt, xả khí không hiệu quả hoặc rò nước liên tục, cần kiểm tra cặn bẩn và tình trạng các bộ phận bên trong. Trước khi tháo van để vệ sinh hoặc sửa chữa, phải cô lập thiết bị và xả áp theo quy trình an toàn.

Đặc biệt, cần phân biệt van xả khí tự động với van cấp khí cho hệ thống thoát nước. Hai thiết bị có chức năng và nguyên lý làm việc khác nhau, vì vậy không thể thay thế cho nhau chỉ dựa trên tên viết tắt AAV.

Kết luận

AAV Automatic Air Vent, trong ngữ cảnh chỉ van xả khí tự động, là thiết bị giúp loại bỏ khí tích tụ trong hệ thống đường ống chất lỏng. Với cơ cấu phao và cửa xả tự động ở nhiều dòng sản phẩm, van hỗ trợ duy trì dòng chảy ổn định, giảm hiện tượng cản trở do khí và cải thiện hiệu quả vận hành.

Để lựa chọn đúng thiết bị, người dùng cần xác định rõ loại van, áp suất, nhiệt độ, vật liệu và điều kiện lắp đặt. Việc lựa chọn đúng sản phẩm, lắp đặt theo hướng dẫn và bảo dưỡng định kỳ sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ hơn.
