Van chặn lửa ống gió là gì? Cấu tạo, nguyên lý và ứng dụng

Vì sao hệ thống ống gió cần van chặn lửa?

Khi một đám cháy xảy ra tại một khu vực trong tòa nhà, nguy hiểm không chỉ đến từ ngọn lửa mà còn từ tốc độ lan truyền của khói và nhiệt sang các khu vực khác. Hệ thống ống gió vốn được thiết kế để lưu thông không khí giữa các phòng, tầng và khoang chức năng lại vô tình trở thành một đường hầm lý tưởng để lửa, nhiệt và khói di chuyển nhanh chóng nếu không có biện pháp kiểm soát.

Đây chính là lý do van chặn 1ửa ống gió ra đời. Thiết bị này được lắp đặt tại các vị trí chiến lược trên đường ống nhằm ngăn chặn hoặc làm chậm quá trình lan truyền lửa và nhiệt qua hệ thống thông gió, giúp bảo vệ tính toàn vẹn của các khoang cháy và tạo thời gian an toàn cho việc sơ tán, chữa cháy.

Tuy nhiên, không phải cứ lắp van là đủ. Việc lựa chọn sai loại van, sai vị trí lắp đặt hoặc thi công không đúng cấu hình có thể khiến toàn bộ hệ thống mất tác dụng bảo vệ ngay khi cần thiết nhất. Bài viết này sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động, phân loại và cách lựa chọn van chặn 1ửa ống gió phù hợp cho công trình.

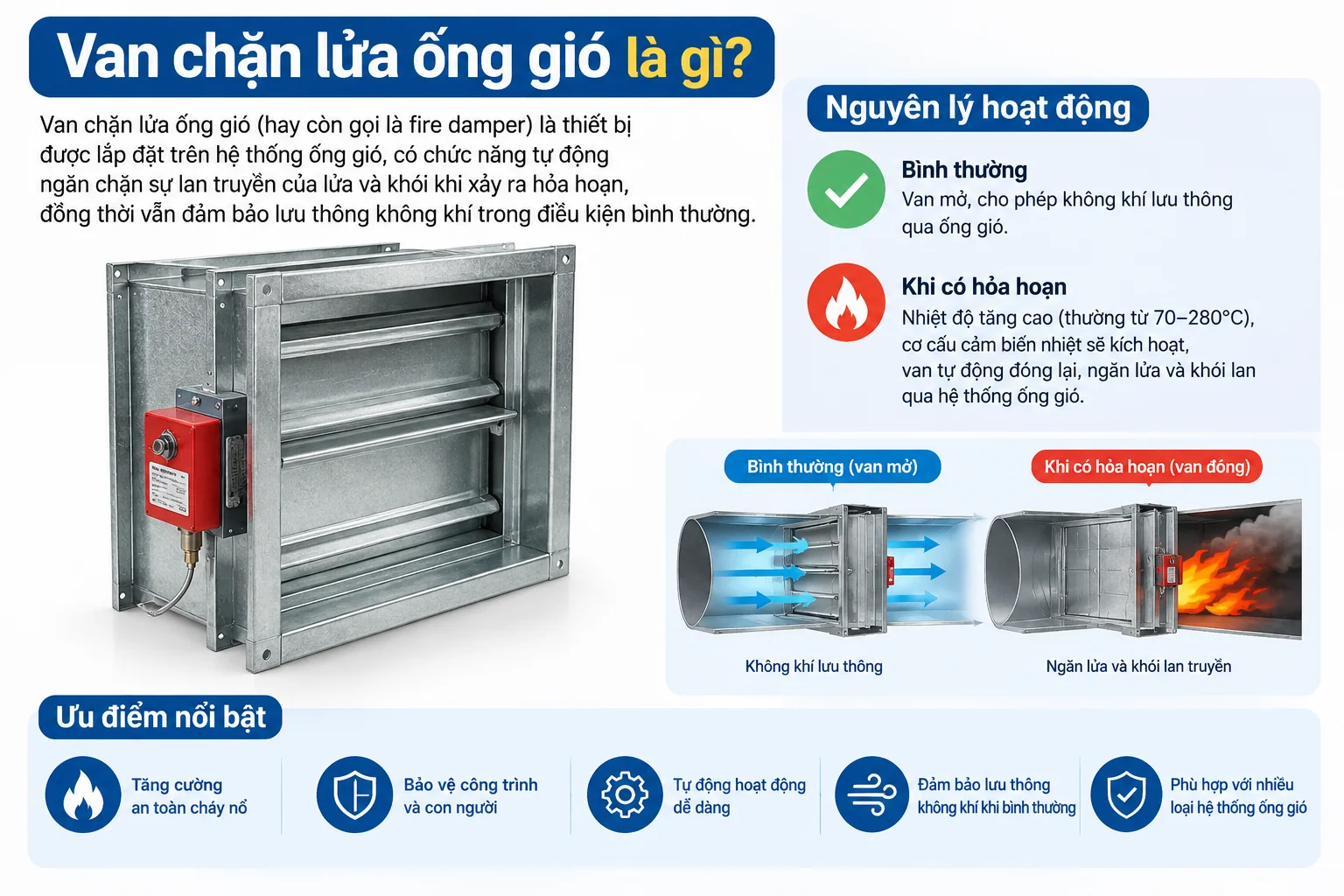

Van chặn lửa ống gió là gì?

Van chặn lửa ống gió là thiết bị được lắp trên hệ thống ống thông gió hoặc điều hòa không khí nhằm hạn chế sự lan truyền của lửa và nhiệt qua đường ống khi xảy ra sự cố cháy. Tùy thiết kế, van có thể sử dụng cơ cấu đóng bằng lò xo, bộ truyền động hoặc cơ chế kích hoạt khi nhiệt độ đạt ngưỡng quy định.

Trong một hệ thống HVAC, van thường được bố trí tại các điểm ống gió đi xuyên qua tường hoặc sàn ngăn cháy — nơi phân chia các khoang cháy khác nhau trong công trình. Khi hệ thống hoạt động bình thường, van cho phép luồng khí lưu thông tự do; nhưng khi phát hiện dấu hiệu cháy, van sẽ đóng lại để cắt đứt đường lan truyền.

Cần phân biệt rõ ba khái niệm dễ nhầm lẫn:

• Van chặn lửa: tập trung kiểm soát lửa và nhiệt.

• Van chặn khói: tập trung kiểm soát sự di chuyển của khói, thường gắn với hệ thống điều khiển khói chủ động.

• Van chặn lửa và khói: tích hợp cả hai chức năng, dùng cho các vị trí yêu cầu kiểm soát toàn diện.

Việc dùng chung một loại van cho mọi vị trí là sai lầm phổ biến, bởi mỗi loại van được thiết kế để đáp ứng một yêu cầu kỹ thuật và tình huống cháy khác nhau.

Cấu tạo và nguyên lý hoạt động của van chặn lửa ống gió

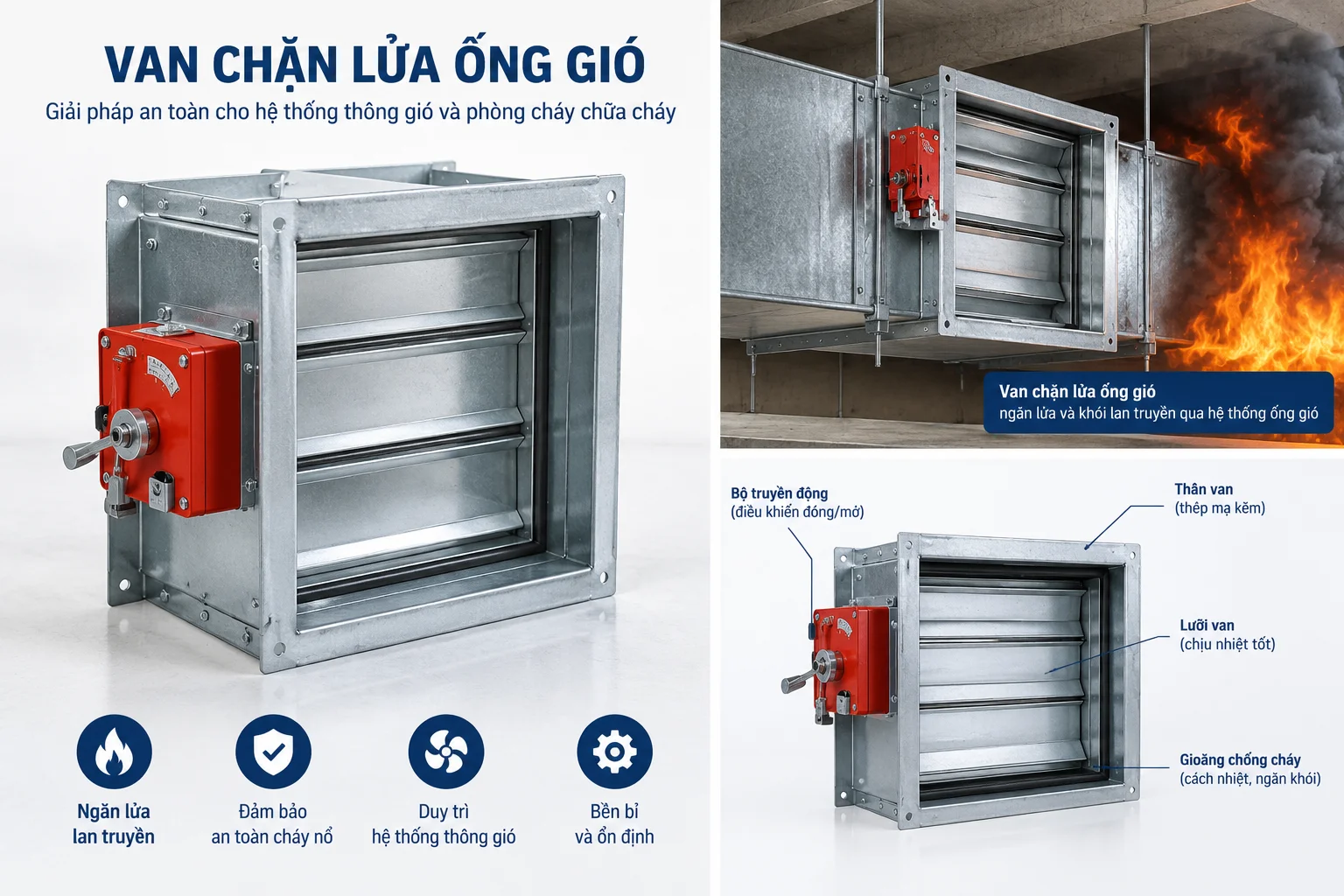

Cấu tạo cơ bản

Một van chặn 1ửa ống gió tiêu chuẩn thường bao gồm các bộ phận chính:

• Thân van: khung ngoài, thường làm bằng thép, định hình kích thước và kết nối với ống gió.

• Lá van/cánh van: bộ phận trực tiếp đóng mở để kiểm soát luồng khí.

• Trục van: liên kết lá van với cơ cấu truyền động.

• Cơ cấu truyền động: có thể là cơ khí (lò xo) hoặc điện (actuator).

• Lò xo hồi vị: tạo lực đóng van khi cơ cấu kích hoạt được giải phóng.

• Bộ cảm biến hoặc cơ cấu kích hoạt nhiệt: phát hiện nhiệt độ vượt ngưỡng để kích hoạt đóng van.

• Gioăng và vật liệu làm kín: đảm bảo độ kín khi van đóng.

• Cơ cấu điều khiển (đối với loại motorized): nhận tín hiệu từ hệ thống báo cháy hoặc BMS.

Nguyên lý hoạt động

Quá trình vận hành của van có thể tóm tắt theo chuỗi: hệ thống hoạt động bình thường → van ở trạng thái mở → phát hiện nhiệt/sự cố → cơ cấu kích hoạt → lá van đóng → hạn chế truyền lửa/nhiệt qua ống gió.

Ở trạng thái bình thường, đa số van được thiết kế mở để không cản trở lưu thông khí. Khi nhiệt độ trong ống đạt đến ngưỡng kích hoạt (thường thông qua chốt nhiệt hoặc tín hiệu điện), cơ cấu giữ van sẽ được giải phóng, lò xo hồi vị kéo lá van về vị trí đóng. Với các loại van có bộ truyền động điện, tín hiệu điều khiển từ hệ thống báo cháy trung tâm cũng có thể kích hoạt van đóng chủ động, đồng thời gửi phản hồi trạng thái về phòng điều khiển. Việc van có tự động mở trở lại hay cần reset thủ công tùy thuộc vào từng thiết kế cụ thể của nhà sản xuất.

Các loại van chặn lửa ống gió phổ biến

1. Van chặn lửa dạng cơ có cấu tạo đơn giản, sử dụng cơ cấu đóng bằng lò xo kết hợp chốt nhiệt, phù hợp với các hệ thống thông gió cơ bản, không đòi hỏi tích hợp điều khiển trung tâm.

2. Van chặn lửa có bộ truyền động sử dụng actuator/motor, có khả năng nhận tín hiệu điều khiển từ hệ thống báo cháy hoặc BMS, phù hợp với các hệ thống HVAC hiện đại cần giám sát và điều khiển tập trung.

3. Van chặn lửa và khói kết hợp chức năng kiểm soát cả lửa lẫn khói, đòi hỏi khả năng làm kín và điều khiển cao hơn, thường dùng cho các vị trí cần kiểm soát đồng thời hai yếu tố nguy hiểm này.

4. Phân loại theo hình dạng: van chặn 1ửa ống gió dạng vuông/chữ nhật và dạng tròn, khác nhau về kích thước, phương thức kết nối với hệ thống ống gió hiện có.

Thông số kỹ thuật cần quan tâm khi chọn van chặn lửa ống gió

Khi lựa chọn van, cần đối chiếu các thông số sau với yêu cầu thực tế của công trình: kích thước van và kích thước đường ống gió, hình dạng tiết diện, vật liệu chế tạo và độ dày thân van, vật liệu lá van, nhiệt độ kích hoạt, khả năng chịu lửa theo thiết kế, kiểu truyền động, điện áp actuator (nếu dùng truyền động điện), cơ chế reset, khả năng kết nối với hệ thống điều khiển, yêu cầu về độ kín và các tiêu chuẩn/chứng nhận áp dụng.

Lưu ý quan trọng: không nên tự áp đặt một mức nhiệt độ kích hoạt, thời gian chịu lửa hay tiêu chuẩn cụ thể nào nếu chưa xác định rõ model sản phẩm và quy chuẩn áp dụng cho công trình. Mỗi nhà sản xuất và mỗi thị trường có thể có quy định khác nhau, vì vậy nên luôn kiểm tra catalogue, hồ sơ kỹ thuật và chứng nhận chính thức của từng sản phẩm trước khi quyết định.

So sánh van chặn lửa, van chặn khói và van chặn lửa – khói

Không nên lựa chọn van chỉ dựa vào tên gọi thương mại. Việc chọn đúng loại phải căn cứ vào vị trí lắp đặt cụ thể, thiết kế tổng thể của hệ thống và các yêu cầu kỹ thuật, PCCC áp dụng cho từng khu vực của công trình.

Tại sao vị trí lắp đặt van chặn lửa lại quan trọng?

Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả bảo vệ của van. Các điểm cần đặc biệt lưu ý bao gồm: vị trí ống gió xuyên qua tường hoặc sàn ngăn cháy, các điểm phân chia khoang cháy, những đoạn ống đi qua khu vực có yêu cầu kiểm soát cháy nghiêm ngặt, khoảng cách và điều kiện lắp đặt theo khuyến nghị của nhà sản xuất, cũng như khả năng tiếp cận để kiểm tra và bảo trì định kỳ.

Ngoài ra, sự phối hợp đồng bộ giữa van, ống gió, kết cấu tường/sàn và vật liệu bịt kín xuyên tường cũng đóng vai trò quyết định. Một insight quan trọng cần ghi nhớ: một van đạt tiêu chuẩn nhưng lắp đặt không đúng cấu hình thiết kế vẫn có thể làm giảm đáng kể hiệu quả bảo vệ của toàn bộ hệ thống, thậm chí khiến van không hoạt động đúng chức năng khi sự cố xảy ra.

Van chặn lửa ống gió được sử dụng ở đâu?

Van chặn 1ửa ống gió được ứng dụng rộng rãi trong nhiều loại công trình có hệ thống HVAC phức tạp: tòa nhà văn phòng, chung cư, trung tâm thương mại, khách sạn, nhà máy và nhà xưởng sản xuất, bệnh viện, nhà kho, các công trình công cộng, hệ thống thông gió tầng hầm, và bất kỳ hệ thống HVAC nào có đường ống đi qua nhiều khu vực hoặc khoang cháy khác nhau.

Ở mỗi loại công trình, yêu cầu kiểm soát đường lan truyền lửa và khói có thể khác nhau tùy theo mật độ sử dụng, đặc điểm kiến trúc và quy mô hệ thống thông gió. Ví dụ, tại bệnh viện hay trung tâm thương mại — nơi tập trung đông người và có nhiều khu vực chức năng — yêu cầu về kiểm soát khói thường cao hơn so với nhà kho hay nhà xưởng.

Những sai lầm thường gặp khi sử dụng van chặn lửa

• Chọn sai kích thước van so với kích thước ống gió thực tế.

• Chỉ quan tâm đến giá mà bỏ qua các thông số kỹ thuật quan trọng.

• Không xác định đúng vị trí lắp đặt theo yêu cầu khoang cháy.

• Dùng van chặn lửa thay cho van chặn khói trong mọi trường hợp.

• Không kiểm tra kỹ actuator trước khi lắp đặt.

• Lắp sai hướng hoặc sai cấu hình so với thiết kế.

• Không kiểm tra khả năng đóng mở của van sau khi lắp.

• Không thực hiện bảo trì định kỳ.

• Không đối chiếu catalogue và chứng nhận sản phẩm.

• Tự ý thay đổi cấu tạo van sau khi đã lắp đặt.

Cách lựa chọn van chặn lửa ống gió phù hợp

Quy trình lựa chọn van có thể thực hiện theo 6 bước:

1. Xác định loại hệ thống HVAC/thông gió đang sử dụng.

2. Đo và xác định chính xác kích thước ống gió.

3. Xác định vị trí lắp van và yêu cầu kiểm soát lửa/khói tại vị trí đó.

4. Xác định vật liệu, cơ cấu truyền động và phương thức điều khiển phù hợp.

5. Kiểm tra thông số kỹ thuật, tiêu chuẩn và chứng nhận liên quan.

6. Đối chiếu catalogue của nhà sản xuất trước khi đặt mua.

Với công trình yêu cầu kỹ thuật cao, nên cung cấp bản vẽ hoặc thông số hệ thống để đơn vị kỹ thuật tư vấn đúng model, thay vì chỉ lựa chọn dựa trên kích thước bên ngoài.

Checklist lắp đặt và kiểm tra van chặn lửa ống gió

Trước khi lắp: kiểm tra kích thước, kiểm tra model, kiểm tra hướng lắp, kiểm tra actuator, kiểm tra phụ kiện đi kèm, đối chiếu với bản vẽ HVAC.

Sau khi lắp: kiểm tra khả năng đóng/mở của van, kiểm tra tín hiệu điều khiển (nếu có), kiểm tra khả năng tiếp cận để bảo trì sau này, kiểm tra vị trí xuyên tường/sàn, kiểm tra phần kết nối với ống gió, ghi nhận tình trạng thiết bị sau lắp đặt.

Trong quá trình vận hành: kiểm tra định kỳ theo lịch bảo trì, không để bụi bẩn hoặc vật cản ảnh hưởng đến lá van, không tự ý thay đổi cơ cấu hoạt động của van, lưu hồ sơ bảo trì đầy đủ để phục vụ kiểm tra và nghiệm thu PCCC.

Câu hỏi thường gặp về van chặn lửa ống gió

1. Van chặn 1ửa ống gió là gì?
Van chặn 1ửa ống gió là thiết bị lắp trên hệ thống ống thông gió/điều hòa, có chức năng hạn chế lửa và nhiệt lan truyền qua đường ống khi xảy ra cháy, thường đóng tự động khi nhiệt độ đạt ngưỡng quy định.

2. Van chặn 1ửa ống gió hoạt động như thế nào?
Van thường ở trạng thái mở khi hệ thống hoạt động bình thường. Khi cảm biến hoặc chốt nhiệt phát hiện nhiệt độ vượt ngưỡng, cơ cấu kích hoạt được giải phóng, lò xo hồi vị đóng lá van lại để ngăn lửa và nhiệt lan qua ống gió.

3. Van chặn lửa có giống van chặn khói không?
Không. Van chặn lửa tập trung kiểm soát lửa và nhiệt, còn van chặn khói tập trung kiểm soát sự di chuyển của khói. Hai loại có mục đích và cơ chế hoạt động khác nhau, không nên đồng nhất hoặc thay thế cho nhau.

4. Van chặn 1ửa ống gió được lắp ở đâu?
Van thường được lắp tại các vị trí ống gió xuyên qua tường hoặc sàn ngăn cháy, các điểm phân chia khoang cháy và những đoạn ống đi qua khu vực có yêu cầu kiểm soát cháy theo thiết kế HVAC của công trình.

5. Làm sao chọn đúng van chặn lửa cho công trình?
Cần căn cứ vào kích thước ống gió, vị trí lắp đặt, yêu cầu của hệ thống, các thông số kỹ thuật cụ thể, tiêu chuẩn/chứng nhận áp dụng và luôn đối chiếu với catalogue chính thức của nhà sản xuất trước khi quyết định.

Van chặn 1ửa ống gió Thiết bị quan trọng trong hệ thống HVAC và PCCC

Van chặn 1ửa ống gió đóng vai trò then chốt trong việc kiểm soát nguy cơ lan truyền lửa và nhiệt qua đường ống gió khi có sự cố cháy xảy ra. Để hệ thống phát huy đúng hiệu quả bảo vệ, cần hiểu rõ cấu tạo và nguyên lý hoạt động của van, đồng thời lựa chọn sản phẩm dựa trên vị trí lắp đặt, kích thước thực tế và yêu cầu kỹ thuật cụ thể của công trình. Bên cạnh việc chọn đúng sản phẩm, quá trình lắp đặt và kiểm tra định kỳ cũng quan trọng không kém, bởi một van đạt chuẩn nhưng lắp sai vẫn có thể làm giảm hiệu quả bảo vệ của toàn hệ thống.

Nếu bạn đang cần lựa chọn van chặn 1ửa ống gió cho công trình, hãy cung cấp kích thước ống, vị trí lắp đặt và yêu cầu kỹ thuật. Đội ngũ kỹ thuật có thể dựa trên thông tin này để tư vấn loại van phù hợp và báo giá chính xác.
