PN400 Là Gì? Giải Mã Cấp Áp Suất Danh Nghĩa Trên Van Công Nghiệp

PN400 trên van có ý nghĩa gì?

Khi kiểm tra thân van hoặc đọc catalogue kỹ thuật, không ít kỹ thuật viên bắt gặp ký hiệu PN 400 nhưng không chắc đây là kích thước, áp suất hay mã sản phẩm. Sự nhầm lẫn này khá phổ biến, đặc biệt với người mới tiếp cận hệ thống ký hiệu van công nghiệp.

Về cơ bản, DN liên quan đến kích thước danh nghĩa của van hoặc đường ống, còn PN liên quan đến hệ thống ký hiệu áp suất danh nghĩa. PN 400 thuộc nhóm cấp áp suất rất cao, thường xuất hiện trên các dòng van chuyên dụng cho hệ thống áp lực lớn.

Một điểm cần lưu ý ngay từ đầu: không nên nhầm PN 400 với DN400. Đây là hai ký hiệu hoàn toàn khác nhau — DN400 đề cập đến kích thước danh nghĩa, trong khi PN 400 là ký hiệu cấp áp suất. Nhầm lẫn này có thể dẫn đến sai sót nghiêm trọng khi chọn van hoặc đặt hàng.

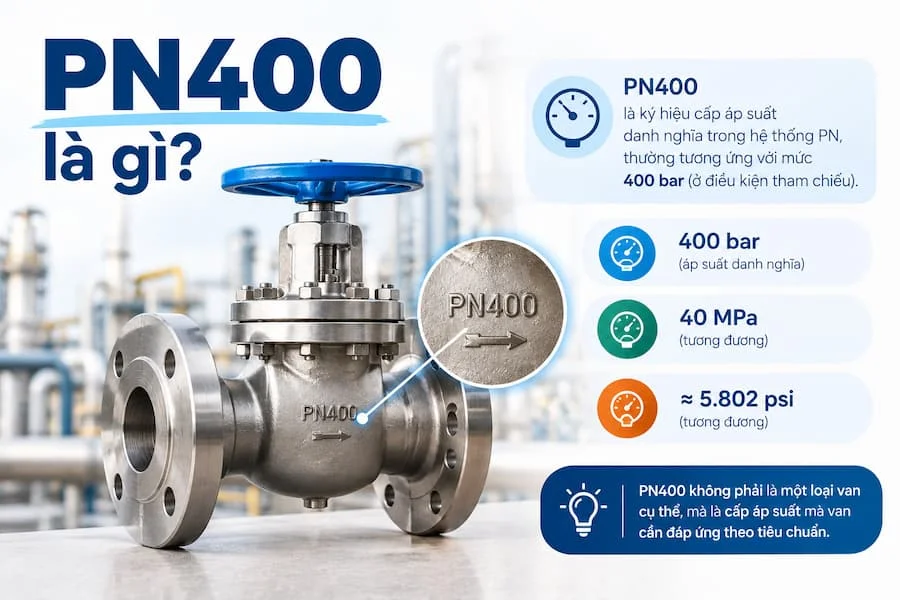

PN400 là gì?

PN400 là ký hiệu cấp áp suất danh nghĩa trong hệ thống PN, với số 400 gắn liền với cấp áp suất danh nghĩa 400 bar theo điều kiện tham chiếu của hệ thống áp suất tương ứng. Tuy nhiên, không nên hiểu máy móc rằng mọi van PN 400 đều có cùng áp suất làm việc cho mọi nhiệt độ và vật liệu.

Trong đó: PN là viết tắt của Pressure Nominal / Pression Nominale, còn 400 là giá trị cấp áp suất danh nghĩa. Quy đổi tham khảo: 400 bar ≈ 40 MPa, và 400 bar ≈ 5.802 psi.

Điểm mấu chốt cần nhấn mạnh: giá trị áp suất cho phép thực tế phải được tra cứu theo đúng tiêu chuẩn, vật liệu và nhiệt độ của từng loại van cụ thể, chứ không thể suy ra chỉ từ con số 400 trên nhãn.

PN 400 hoạt động theo nguyên lý nào?

Cần làm rõ một điểm quan trọng: PN 400 không phải là một cơ cấu van, nên không tồn tại khái niệm "nguyên lý hoạt động của PN 400" theo nghĩa riêng biệt. Đây đơn thuần là cấp áp suất mà thiết kế van phải đáp ứng được.

Nguyên lý vận hành thực tế phụ thuộc vào loại van mang ký hiệu PN 400:

• Ball valve PN 400 – đóng/mở bằng cơ cấu bi xoay

• Globe valve PN 400 – điều tiết dòng chảy bằng đĩa và seat

• Needle valve PN 400 – điều chỉnh dòng chính xác bằng kim van

• Safety valve PN 400 – giải phóng áp suất khi đạt điều kiện cài đặt, tương tự chức năng của một high pressure valve chuyên dụng cho bảo vệ hệ thống

Trên thực tế, PN 400 được áp dụng trên nhiều kiểu cơ cấu van khác nhau — từ ball valve, globe valve đến needle valve và safety valve. Điều này cho thấy PN 400 là một tiêu chí về khả năng chịu áp, không phải một dòng sản phẩm cố định.

Các loại van PN 400 phổ biến

Nên phân loại van PN 400 theo cơ cấu vận hành, thay vì coi PN 400 là một loại van độc lập.

Ball valve PN 400 nổi bật với khả năng đóng/mở nhanh, thiết kế nhỏ gọn, và có nhiều phiên bản high-pressure phù hợp với đường ống chịu tải lớn.

Globe valve PN 400 phù hợp với các hệ thống cần điều tiết lưu lượng chính xác, đồng thời vẫn đảm bảo khả năng vận hành ổn định trong môi trường áp suất cao.

Needle valve PN 400 thường gặp trong hệ thống instrumentation và đường ống nhỏ, phục vụ nhu cầu điều chỉnh dòng chảy tinh vi. Một số catalogue ghi nhận PN 400 tương đương khoảng 6.000 psi cho một số thiết kế cụ thể.

Safety / pressure relief valve PN 400 đóng vai trò bảo vệ hệ thống trước tình trạng quá áp. Đây là một dạng high pressure valve thiết yếu trong các dây chuyền yêu cầu mức an toàn nghiêm ngặt, với một số dòng sản phẩm được thiết kế đạt cấp PN 400.

PN 400 tương đương bao nhiêu bar, MPa và psi?

Đây là thông tin được tra cứu thường xuyên nhất khi làm việc với PN 400.

Tuy nhiên, cần lưu ý quan trọng: không nên sử dụng bảng quy đổi này để xác định áp suất làm việc thực tế của một model van cụ thể. Rating thực tế phụ thuộc vào tiêu chuẩn áp dụng và pressure-temperature rating của vật liệu chế tạo. Khi nhiệt độ vận hành tăng lên, áp suất cho phép của van thường sẽ giảm xuống tương ứng — đây là nguyên tắc cơ bản trong thiết kế van công nghiệp.

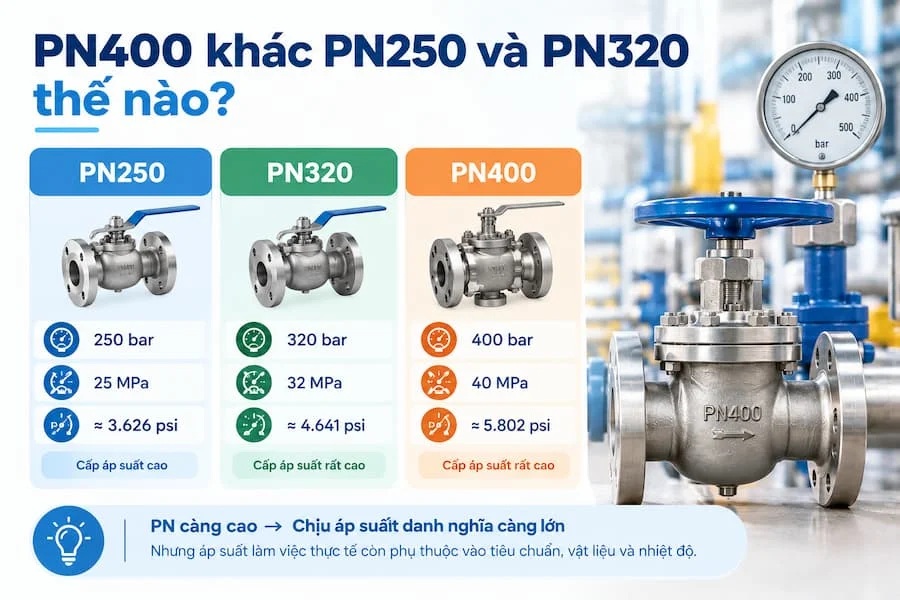

PN 400 khác PN250 và PN320 thế nào?

Sự khác biệt giữa các cấp PN không chỉ nằm ở con số áp suất, mà còn ở yêu cầu thiết kế, độ dày thân van và khả năng chịu tải của vật liệu. Đây cũng là lý do vì sao không nên chỉ chọn cấp PN cao nhất khi lựa chọn van.

Một hệ thống chỉ cần cấp PN250 không nhất thiết phải sử dụng PN 400. Việc lựa chọn cần căn cứ vào áp suất thiết kế, áp suất vận hành thực tế, nhiệt độ, môi chất, vật liệu, tiêu chuẩn đường ống và điều kiện an toàn của toàn hệ thống.

PN 400 có giống Class 1500 không?

Đây là câu hỏi thường gặp khi so sánh giữa hai hệ thống rating phổ biến. Cần khẳng định rõ: PN và ASME Class là hai hệ thống rating khác nhau, và không nên quy đổi bằng cách lấy một con số chia hoặc nhân đơn giản giữa hai hệ.

Một số bảng kỹ thuật có thể xếp PN 400 gần nhóm Class 1500 trong những điều kiện tham chiếu nhất định. Tuy nhiên, không nên tuyên bố PN 400 = Class 1500 cho mọi loại van hay mọi vật liệu.

Pressure-temperature rating của từng tiêu chuẩn (EN, ASME, DIN...) và từng loại vật liệu cần được kiểm tra riêng biệt trước khi đưa ra kết luận tương đương, tránh sai sót khi lựa chọn thiết bị cho hệ thống có yêu cầu kỹ thuật khắt khe.

Những thông số cần quan tâm khi chọn van PN 400

Việc lựa chọn một high pressure valve đạt chuẩn PN 400 đòi hỏi xem xét đồng bộ nhiều nhóm thông số:

• Áp suất: design pressure, operating pressure, test pressure, pressure rating

• Nhiệt độ: cần kiểm tra pressure-temperature rating tương ứng của từng model

• Vật liệu: carbon steel, stainless steel, alloy steel

• Kích thước: DN, connection, face-to-face, end connection

• Môi chất: water, oil, gas, steam, hydraulic fluid

• Tiêu chuẩn áp dụng: EN, DIN, ASME, API, ISO

Bỏ sót bất kỳ nhóm thông số nào trong số này đều có thể dẫn đến việc chọn sai van, dù van vẫn mang đúng ký hiệu PN 400 trên nhãn sản phẩm.

Van PN 400 được sử dụng ở đâu?

Van PN 400 tập trung vào các hệ thống cần khả năng chịu áp suất rất cao.

Dầu khí – đường ống và thiết bị trong lĩnh vực oil & gas thường yêu cầu van đạt cấp áp suất cao để đảm bảo an toàn vận hành.

Hệ thống khí – van PN 400 có thể xuất hiện trong các hệ thống gas hoặc high-pressure gas tùy theo thiết kế cụ thể của từng dây chuyền.

Hệ thống thủy lực – một số ball valve và needle valve PN 400 được ứng dụng rộng rãi trong các hydraulic applications đòi hỏi độ tin cậy cao.

Hệ thống công nghiệp áp suất cao – sử dụng trong các dây chuyền sản xuất có yêu cầu đặc biệt về pressure rating.

Instrumentation – needle valve PN 400 thường được dùng cho các hệ thống đo lường và điều khiển dòng ở mức áp suất cao.

Khi nào nên chọn van PN 400?

Nên cân nhắc lựa chọn PN 400 khi hệ thống đáp ứng các điều kiện sau: áp suất thiết kế ở mức cao, áp suất vận hành tiến gần các cấp rating thấp hơn, hệ thống yêu cầu margin an toàn phù hợp, môi chất và nhiệt độ nằm trong phạm vi thiết kế cho phép, và tiêu chuẩn của hệ thống yêu cầu cấp áp suất tương ứng.

Cần đặc biệt lưu ý: không nên chọn PN 400 chỉ vì tâm lý "cấp PN càng cao càng tốt". Van phải phù hợp đồng bộ với đường ống, flange, fitting và các thiết bị liên quan khác trong hệ thống — nếu không, việc đầu tư vào cấp áp suất cao sẽ trở nên lãng phí và thiếu hiệu quả thực tế.

Sai lầm thường gặp khi chọn PN 400

Nghĩ PN 400 luôn chịu đúng 400 bar trong mọi điều kiện là sai lầm phổ biến nhất — rating thực tế còn phụ thuộc nhiệt độ và vật liệu.

Nhầm PN 400 với DN400 khiến người mua chọn nhầm thông số kỹ thuật hoàn toàn, vì một bên là pressure rating, một bên là nominal size.

Tự quy đổi PN 400 sang Class theo công thức đơn giản mà không đối chiếu bảng rating chính thức của tiêu chuẩn áp dụng.

Chỉ quan tâm áp suất mà bỏ qua ảnh hưởng của nhiệt độ và vật liệu đến khả năng chịu tải thực tế của van.

Không kiểm tra tiêu chuẩn kết nối, dẫn đến tình trạng van không tương thích với hệ thống đường ống hiện có, gây tốn kém chi phí thay thế.

Checklist chọn van PN 400 phù hợp

Quy trình lựa chọn nên thực hiện theo 8 bước:

1. Xác định áp suất thiết kế và áp suất vận hành

2. Xác định nhiệt độ làm việc thực tế

3. Xác định môi chất sử dụng trong hệ thống

4. Chọn loại van phù hợp (ball, globe, needle, safety, check)

5. Xác định DN và kiểu kết nối

6. Kiểm tra vật liệu thân, seat và sealing

7. Đối chiếu catalogue và pressure-temperature rating của đúng model

8. Kiểm tra tiêu chuẩn áp dụng trước khi đặt hàng

Lưu ý khi lắp đặt và vận hành van PN 400

Với hệ thống áp suất cao, cần tuân thủ nghiêm ngặt các nguyên tắc lắp đặt và vận hành: lắp đúng hướng dòng chảy nếu van có yêu cầu, sử dụng kết nối đúng tiêu chuẩn, kiểm tra độ kín trước khi đưa vào vận hành.

Đồng thời, tuyệt đối không vượt quá giới hạn áp suất và nhiệt độ của từng model, thực hiện pressure test theo đúng quy trình kỹ thuật, kiểm tra định kỳ tình trạng thân van, seat và sealing. Không tự ý thay đổi cấu hình van hoặc áp suất thiết kế ban đầu, vì điều này có thể làm mất hiệu lực bảo hành và gây rủi ro an toàn nghiêm trọn.

Câu hỏi thường gặp về PN 400

1. PN400 là gì?

PN400 là ký hiệu cấp áp suất danh nghĩa trong hệ thống PN, thường được liên hệ với mức 400 bar ở điều kiện tham chiếu, nhưng áp suất cho phép thực tế phụ thuộc tiêu chuẩn, vật liệu và nhiệt độ.

2. PN 400 bằng bao nhiêu MPa?

400 bar tương đương 40 MPa.

3. PN 400 có phải DN 400 không?

Không. PN 400 là cấp áp suất, còn DN400 là kích thước danh nghĩa của đường ống hoặc thiết bị.

4. PN 400 có tương đương Class 1500 không?

Không nên xem là tương đương tuyệt đối. Cần đối chiếu bảng pressure-temperature rating của tiêu chuẩn và vật liệu cụ thể.

5. Van PN 400 dùng cho môi chất nào?

Tùy model. Có thể gặp trong hệ thống nước, dầu, khí, thủy lực hoặc các môi chất công nghiệp áp suất cao, nhưng phải kiểm tra compatibility của từng model trước khi sử dụng.

PN400 là cấp áp suất cao dành cho hệ thống yêu cầu khắt khe

PN400 là cấp áp suất danh nghĩa 400 bar theo điều kiện tham chiếu tương ứng, tương đương khoảng 40 MPa. Đây không phải một loại van cụ thể, mà là tiêu chí áp suất có thể xuất hiện trên nhiều dòng sản phẩm khác nhau như ball valve, globe valve, needle valve hay safety valve.

Khi lựa chọn một high pressure valve đạt chuẩn PN400, cần xét đồng thời áp suất, nhiệt độ, vật liệu, môi chất, DN, kiểu kết nối và tiêu chuẩn áp dụng — bỏ qua bất kỳ yếu tố nào cũng có thể dẫn đến rủi ro vận hành hoặc chi phí phát sinh không đáng có.
