Van quay là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng

Vì sao van quay được sử dụng trong nhiều hệ thống đường ống?

Trong quá trình vận hành hệ thống đường ống, không ít kỹ thuật viên và nhà thầu gặp phải tình huống: cần đóng mở dòng chảy nhanh chóng, chính xác nhưng lại bị giới hạn về không gian lắp đặt hoặc yêu cầu tích hợp tự động hóa. Đây chính là lúc các thiết kế van sử dụng cơ cấu xoay phát huy ưu thế.

Việc lựa chọn sai kiểu van cho hệ thống có thể dẫn đến hàng loạt vấn đề: dòng chảy không ổn định, rò rỉ môi chất tại các điểm kết nối, van nhanh xuống cấp do không phù hợp với điều kiện vận hành, hoặc gây khó khăn trong thao tác và bảo trì về sau. Vì vậy, hiểu đúng về van nước quay từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến các loại van nước quay phổ biến là bước quan trọng giúp người dùng đưa ra quyết định phù hợp.

Bài viết này sẽ đi từ kiến thức nền tảng (van nước quay là gì, cấu tạo, nguyên lý) đến phân tích chuyên sâu (phân loại, thông số kỹ thuật, so sánh với các loại van khác), sau đó là ứng dụng thực tế và hướng dẫn lựa chọn, lắp đặt van nước quay cho hệ thống đường ống, van công nghiệp.

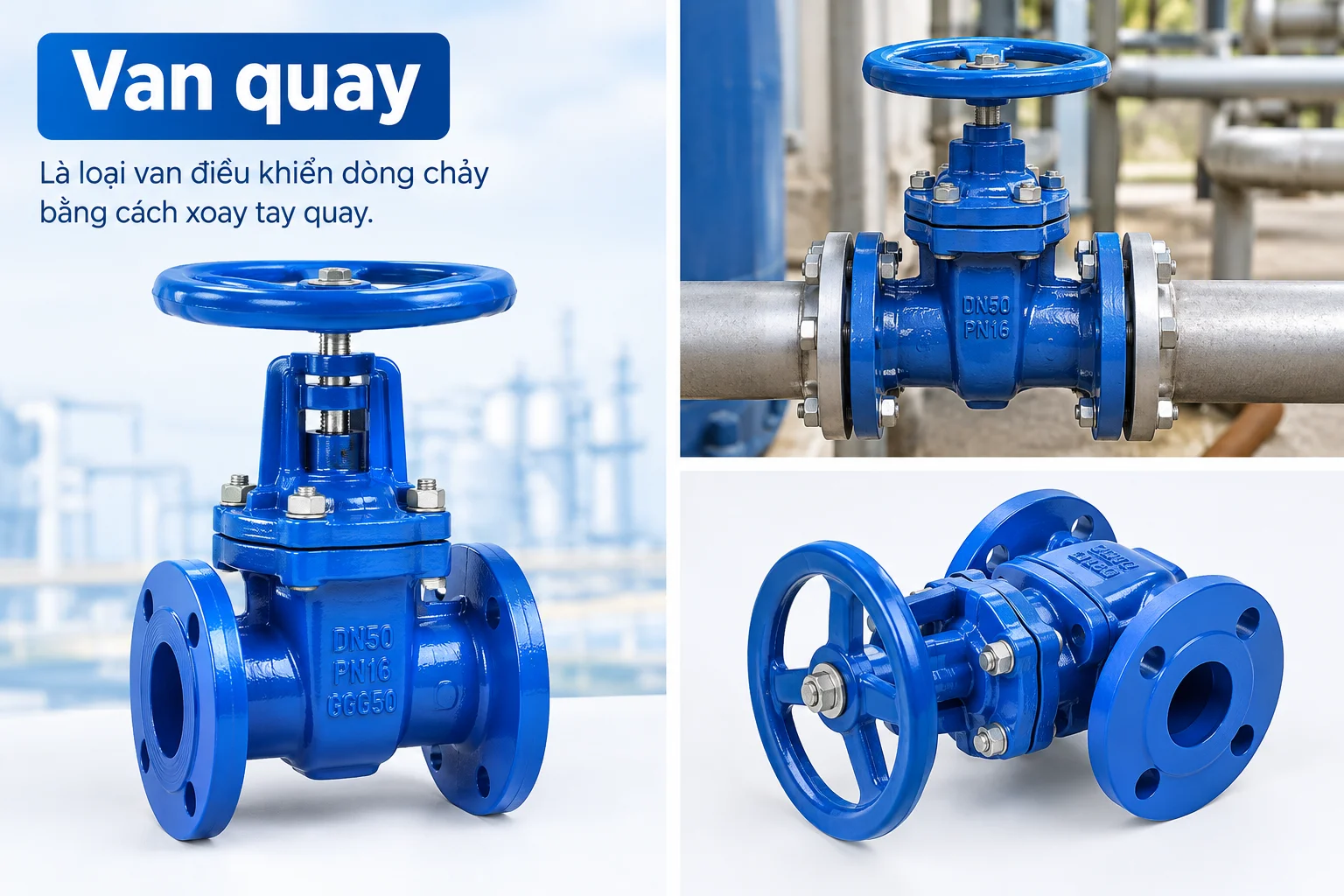

Van quay là gì?

Van quay là loại van sử dụng chuyển động xoay của bộ phận đóng mở để kiểm soát dòng chảy qua đường ống. Tùy thiết kế, góc quay của bộ phận này có thể được sử dụng để đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng môi chất.

Nói cách khác, đặc điểm nhận biết của van nước quay nằm ở cơ cấu vận hành: thay vì di chuyển bộ phận đóng mở theo phương thẳng (như các dòng van tuyến tính), van nước quay dùng chuyển động xoay quanh một trục để thay đổi tiết diện dòng chảy. Nhờ đó, van đóng vai trò kiểm soát, cách ly hoặc điều tiết môi chất trong hệ thống đường ống một cách linh hoạt.

Một điểm cần lưu ý: “van nước quay” là cách gọi theo cơ cấu vận hành, không phải tên riêng của một dòng sản phẩm cụ thể. Trên thực tế, thuật ngữ này có thể được dùng để chỉ nhiều thiết kế van khác nhau, tùy theo lĩnh vực ứng dụng và cách gọi của từng nhà sản xuất. Vì vậy, khi tìm hiểu hoặc lựa chọn, người dùng nên phân biệt rõ giữa khái niệm van nước quay theo cơ cấu vận hành và tên gọi kỹ thuật của từng dòng van cụ thể (van bi, van bướm, van plug...).

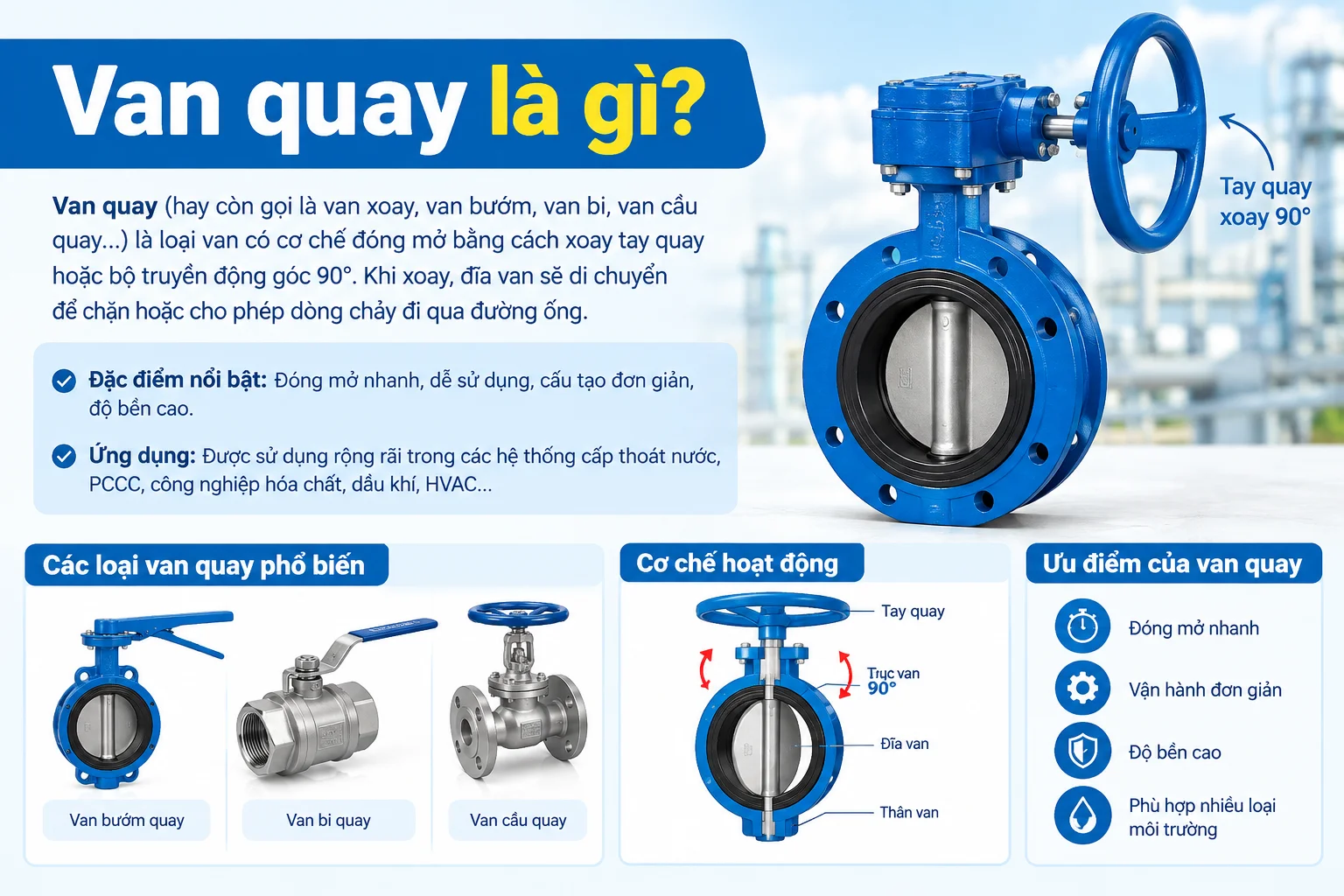

Cấu tạo và nguyên lý hoạt động của van quay

Cấu tạo cơ bản

Một van nước quay điển hình thường bao gồm các bộ phận chính sau:

• Thân van: khung chịu lực chính, kết nối với đường ống.

• Bộ phận đóng/mở: chi tiết xoay trực tiếp để thay đổi tiết diện dòng chảy.

• Trục van: truyền chuyển động từ bộ phận vận hành đến bộ phận đóng/mở.

• Gioăng làm kín: đảm bảo độ kín giữa các bộ phận, ngăn rò rỉ môi chất.

• Bộ phận vận hành: tay gạt, tay quay, hộp số hoặc actuator điện/khí nén.

• Kết nối đường ống: ren, mặt bích, wafer, lug... tùy thiết kế.

Nguyên lý hoạt động

Khi người vận hành hoặc thiết bị truyền động tác động lực lên tay quay (hoặc bộ truyền động), lực này được truyền qua trục van đến bộ phận đóng/mở. Bộ phận này sẽ xoay theo góc thiết kế – thường là 90 độ đối với nhiều dòng van nước quay phổ biến. Khi vị trí của bộ phận đóng/mở thay đổi, tiết diện cho dòng chảy đi qua cũng thay đổi theo, từ đó van có thể thực hiện chức năng đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng, tùy vào cấu tạo cụ thể của từng loại van.

Tại sao chuyển động quay lại được sử dụng?

Cơ cấu quay được ưa chuộng trong nhiều hệ thống bởi một số lý do:

• Kết cấu tương đối gọn, tiết kiệm không gian lắp đặt so với một số kiểu van khác.

• Dễ dàng kết hợp với tay gạt, hộp số hoặc actuator để hỗ trợ vận hành.

• Có thể đáp ứng nhiều kích thước đường ống khác nhau, từ nhỏ đến lớn.

• Thuận tiện cho việc tự động hóa trong các hệ thống công nghiệp hiện đại.

Van quay có những loại nào?

Van nước quay có thể được phân loại theo nhiều tiêu chí khác nhau: cơ cấu đóng mở, phương thức vận hành và vật liệu chế tạo.

1. Phân loại theo cơ cấu đóng mở

• Van bi

• Van bướm

• Một số dòng van plug

• Các dòng van sử dụng đĩa hoặc nút xoay chuyên dụng

2. Phân loại theo phương thức vận hành

• Van nước quay tay

• Van nước quay sử dụng tay gạt

• Van nước quay điều khiển điện

• Van nước quay điều khiển khí nén

• Van kết hợp hộp số

3. Phân loại theo vật liệu

• Van inox

• Van gang

• Van thép

• Van đồng

• Vật liệu đặc biệt dành cho môi trường ăn mòn

Mỗi loại van nước quay kể trên đều có ưu điểm riêng, phù hợp với những điều kiện vận hành khác nhau. Vì vậy, không nên mặc định “van nước quay” là một sản phẩm duy nhất, mà cần xem xét cụ thể loại van, vật liệu và phương thức vận hành phù hợp với hệ thống của mình.

Các thông số kỹ thuật cần quan tâm khi chọn van quay

Kích thước

Van nước quay có nhiều kích thước khác nhau, từ DN15, DN20, DN25 cho các đường ống nhỏ, đến DN50, DN100, DN200 cho các hệ thống lớn hơn. Việc lựa chọn kích thước cần dựa trên đường kính đường ống thực tế và lưu lượng môi chất cần kiểm soát.

Áp suất làm việc

Cần phân biệt rõ áp suất danh nghĩa (thông số thiết kế của van) và áp suất vận hành thực tế của hệ thống. Ngoài ra, khả năng chịu áp của thân van và bộ phận làm kín cũng là yếu tố cần kiểm tra kỹ trước khi lựa chọn.

Nhiệt độ

Nhiệt độ môi chất và nhiệt độ môi trường xung quanh đều ảnh hưởng đến tuổi thọ và hiệu quả vận hành của van, đặc biệt là giới hạn nhiệt độ của gioăng làm kín – bộ phận thường nhạy cảm nhất với nhiệt.

Vật liệu

Vật liệu chế tạo thân van (inox, gang, thép, đồng) cùng vật liệu gioăng và seat cần được lựa chọn phù hợp với tính chất của môi chất và điều kiện môi trường vận hành.

Kiểu kết nối

Van nước quay có thể sử dụng nhiều kiểu kết nối khác nhau: ren, mặt bích, wafer, lug hoặc các kiểu kết nối chuyên dụng khác, tùy theo yêu cầu lắp đặt của hệ thống.

Môi chất

Van nước quay có thể được sử dụng cho nhiều loại môi chất: nước, khí, hơi, dầu, hoặc hóa chất và các môi chất có tính ăn mòn. Mỗi loại môi chất sẽ yêu cầu vật liệu và thiết kế van tương ứng.

So sánh van quay với các loại van khác

Van nước quay và van tuyến tính

Hai dòng van này khác nhau về bản chất chuyển động đóng/mở, dẫn đến khác biệt về không gian lắp đặt cần thiết cũng như đặc tính vận hành tổng thể của hệ thống.

Van nước quay và van cầu

Sự khác biệt thể hiện ở cơ cấu đóng mở, khả năng điều tiết lưu lượng, mức độ tổn thất áp suất qua van, và phạm vi ứng dụng phù hợp của từng loại.

Van nước quay và van bi

Van bi thực chất là một dạng van sử dụng cơ cấu quay, nổi bật với khả năng đóng/mở nhanh và độ kín cao, được ứng dụng phổ biến trong nhiều hệ thống đường ống.

Van nước quay và van bướm

So sánh giữa hai dòng van này thường xoay quanh các yếu tố: kết cấu, trọng lượng, không gian lắp đặt cần thiết, chi phí đầu tư, và kích thước đường ống phù hợp cho từng loại.

Mục tiêu của việc so sánh không phải để khẳng định loại van nào "tốt hơn", mà để người đọc hiểu rằng việc lựa chọn van không chỉ dựa vào tên gọi "van nước quay", mà phải căn cứ trên tổ hợp các yếu tố: môi chất, áp suất, nhiệt độ, kích thước và chức năng vận hành cụ thể của hệ thống.

Tại sao cần chọn đúng loại van quay?

Việc lựa chọn sai van nước quay có thể gây ra nhiều hệ lụy cho hệ thống:

• Sai vật liệu có thể dẫn tới hiện tượng ăn mòn theo thời gian.

• Sai cấp áp suất có thể gây mất an toàn trong quá trình vận hành.

• Sai kích thước làm ảnh hưởng đến lưu lượng và hiệu suất hệ thống.

• Gioăng không phù hợp với nhiệt độ vận hành có thể nhanh chóng hư hỏng.

• Chọn sai kiểu kết nối gây khó khăn trong quá trình lắp đặt.

• Chọn actuator không phù hợp khiến van đóng/mở không chính xác.

Insight quan trọng cần ghi nhớ: không có một loại van nước quay nào phù hợp cho mọi hệ thống. Điều kiện vận hành thực tế – bao gồm môi chất, áp suất, nhiệt độ và kích thước đường ống – mới là yếu tố quyết định loại van phù hợp.

Van quay được sử dụng ở đâu?

Hệ thống cấp thoát nước

Van nước quay được ứng dụng rộng rãi trong đường ống nước sạch, hệ thống xử lý nước, trạm bơm và hệ thống HVAC.

Hệ thống công nghiệp

Trong các nhà máy sản xuất, van nước quay xuất hiện ở hệ thống khí nén, đường ống dầu, hệ thống hóa chất và các dây chuyền sản xuất tự động.

Hệ thống PCCC

Van nước quay đóng vai trò quan trọng tại đường ống cấp nước chữa cháy và các vị trí cần đóng/mở, cô lập đường ống nhanh chóng khi cần thiết.

Hệ thống điều khiển tự động

Van nước quay có thể kết hợp với actuator điện hoặc actuator khí nén để phục vụ điều khiển từ xa, và trong một số thiết kế còn có thể tích hợp với hệ thống PLC/BMS tùy theo yêu cầu tự động hóa của nhà máy.

Khi nào nên sử dụng van quay?

Van nước quay là lựa chọn phù hợp trong các trường hợp:

• Cần đóng/mở dòng chảy bằng chuyển động xoay.

• Không gian lắp đặt bị giới hạn.

• Cần thao tác đóng mở nhanh.

• Cần kết hợp với bộ truyền động (actuator).

• Có nhu cầu tự động hóa hệ thống.

• Hệ thống yêu cầu van có kích thước phù hợp với đường ống lớn.

Sai lầm thường gặp khi chọn và sử dụng van nước quay

• Chỉ chọn van dựa vào kích thước DN mà bỏ qua các yếu tố khác.

• Bỏ qua áp suất làm việc thực tế của hệ thống.

• Không kiểm tra kỹ nhiệt độ môi chất.

• Không xác định rõ loại môi chất sẽ đi qua van.

• Chọn sai vật liệu thân van so với điều kiện vận hành.

• Không kiểm tra kỹ kiểu kết nối trước khi lắp đặt.

• Lắp van sai hướng hoặc sai vị trí trên đường ống.

• Chọn actuator không đủ mô-men xoắn cần thiết.

Cách lựa chọn van nước quay phù hợp

Để chọn được van nước quay phù hợp cho hệ thống, có thể tham khảo checklist 7 bước sau:

Bước 1: Xác định môi chất. Van sẽ tiếp xúc với nước, khí, dầu, hơi hay hóa chất?

Bước 2: Xác định kích thước đường ống. Chọn kích thước DN phù hợp với đường ống hiện có.

Bước 3: Kiểm tra áp suất. Đối chiếu áp suất làm việc thực tế của hệ thống với thông số kỹ thuật của van.

Bước 4: Kiểm tra nhiệt độ. Đặc biệt quan trọng đối với các hệ thống có hơi nóng, dầu nóng hoặc môi chất nhiệt độ cao.

Bước 5: Chọn vật liệu. Dựa trên khả năng ăn mòn của môi chất và điều kiện môi trường xung quanh.

Bước 6: Chọn kiểu kết nối. Cân nhắc giữa ren, mặt bích, wafer, lug... tùy theo yêu cầu lắp đặt.

Bước 7: Xác định phương thức vận hành. Tay gạt, tay quay, điện hoặc khí nén, tùy vào mức độ tự động hóa mong muốn.

Lưu ý khi lắp đặt và sử dụng van nước quay

Trước khi lắp

• Kiểm tra van có đúng model đã đặt hàng không.

• Kiểm tra kích thước và tiêu chuẩn kết nối có khớp với đường ống.

• Làm sạch đường ống trước khi lắp đặt.

• Kiểm tra tình trạng gioăng và bề mặt làm kín.

Trong quá trình lắp

• Không dùng lực quá mức tác động lên thân van.

• Đảm bảo đường ống được căn chỉnh đúng vị trí.

• Tránh để van chịu tải cơ học bất thường.

• Đảm bảo actuator (nếu có) được lắp đặt đúng cách.

Sau khi lắp

• Kiểm tra kỹ các điểm có khả năng rò rỉ.

• Vận hành thử trước khi đưa vào sử dụng chính thức.

• Kiểm tra khả năng đóng/mở của van.

• Theo dõi các hiện tượng bất thường như rung, kẹt hoặc tiếng ồn lạ trong quá trình vận hành.

Câu hỏi thường gặp về van nước quay

1. Van nước quay là gì?
Van nước quay là loại van sử dụng chuyển động xoay của bộ phận đóng/mở để kiểm soát dòng chảy trong đường ống.

2. Van nước quay có những loại nào?
Có thể gặp nhiều dạng như van bi, van bướm, van plug và các loại van chuyên dụng khác sử dụng cơ cấu xoay.

3. Van nước quay dùng cho những môi chất nào?
Tùy từng model cụ thể, van nước quay có thể được sử dụng cho nước, khí, dầu, hơi hoặc một số môi chất công nghiệp khác.

4. Nên chọn van nước quay theo tiêu chí nào?
Nên căn cứ vào môi chất, kích thước DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối và phương thức vận hành phù hợp với hệ thống.

5. Van nước quay có thể điều khiển tự động không?
Có. Nhiều loại van nước quay có thể kết hợp với bộ truyền động điện hoặc khí nén để phục vụ điều khiển từ xa và tự động hóa hệ thống.

Van nước quay lựa chọn linh hoạt cho hệ thống đường ống

Van nước quay là loại van sử dụng chuyển động xoay để kiểm soát dòng chảy, với ưu điểm nổi bật là kết cấu gọn, dễ tích hợp với các bộ truyền động và phù hợp với nhiều kích thước đường ống khác nhau – từ đó thuận tiện cho việc tự động hóa trong hệ thống công nghiệp hiện đại.

Tuy nhiên, để lựa chọn được van nước quay phù hợp, người dùng cần xem xét đồng thời nhiều yếu tố: môi chất, kích thước DN, áp suất làm việc, nhiệt độ, vật liệu chế tạo, kiểu kết nối và phương thức vận hành. Không có một loại van nước quay nào là lựa chọn tối ưu cho mọi hệ thống — điều kiện vận hành thực tế mới là căn cứ quyết định.

Nếu bạn cần lựa chọn van nước quay cho hệ thống cụ thể, hãy cung cấp thông tin về kích thước DN, môi chất, áp suất, nhiệt độ, kiểu kết nối và phương thức điều khiển để được tư vấn model phù hợp, tránh mua sai chủng loại.
