Van 5 2 khí nén là gì? Cấu tạo, nguyên lý, cách chọn và ứng dụng

Van 5 2 khí nén – linh kiện quan trọng trong hệ thống điều khiển khí nén

Một hệ thống tự động hóa sử dụng xi lanh khí nén tác động kép cần piston tiến lùi theo tín hiệu điều khiển. Nếu chỉ cấp khí trực tiếp mà không có phần tử phân phối phù hợp, việc điều khiển hai chiều sẽ trở nên khó khăn, thậm chí bất khả thi. Đây chính là lúc van 5/2 khí nén phát huy vai trò.

Van 5/2 xuất hiện phổ biến trong hầu hết các hệ thống khí nén công nghiệp, từ dây chuyền đóng gói, máy dập, đến các cơ cấu gắp đẩy sản phẩm tự động. Nhiệm vụ chính của van là phân phối khí nén đến hai phía của xi lanh, từ đó điều khiển chuyển động tiến hoặc lùi một cách chính xác.

Van có nhiều kiểu điều khiển khác nhau: điện từ, khí nén, cơ khí, tùy theo yêu cầu của hệ thống. Tuy nhiên, việc lựa chọn sai loại van, sai thông số kỹ thuật có thể khiến xi lanh hoạt động không đúng, chậm hoặc thiếu ổn định gây ảnh hưởng trực tiếp đến hiệu suất cả dây chuyền.

Van 5 2 khí nén là van phân phối khí có 5 cửa và 2 vị trí làm việc, thường được sử dụng để điều khiển xi lanh khí nén tác động kép. Khi chuyển đổi vị trí, van thay đổi hướng cấp và xả khí để điều khiển piston chuyển động tiến hoặc lùi.

Bài viết dưới đây sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý hoạt động, cách phân loại, thông số kỹ thuật cần lưu ý, cho đến cách chọn và lắp đặt van 5/2 sao cho phù hợp với hệ thống thực tế.

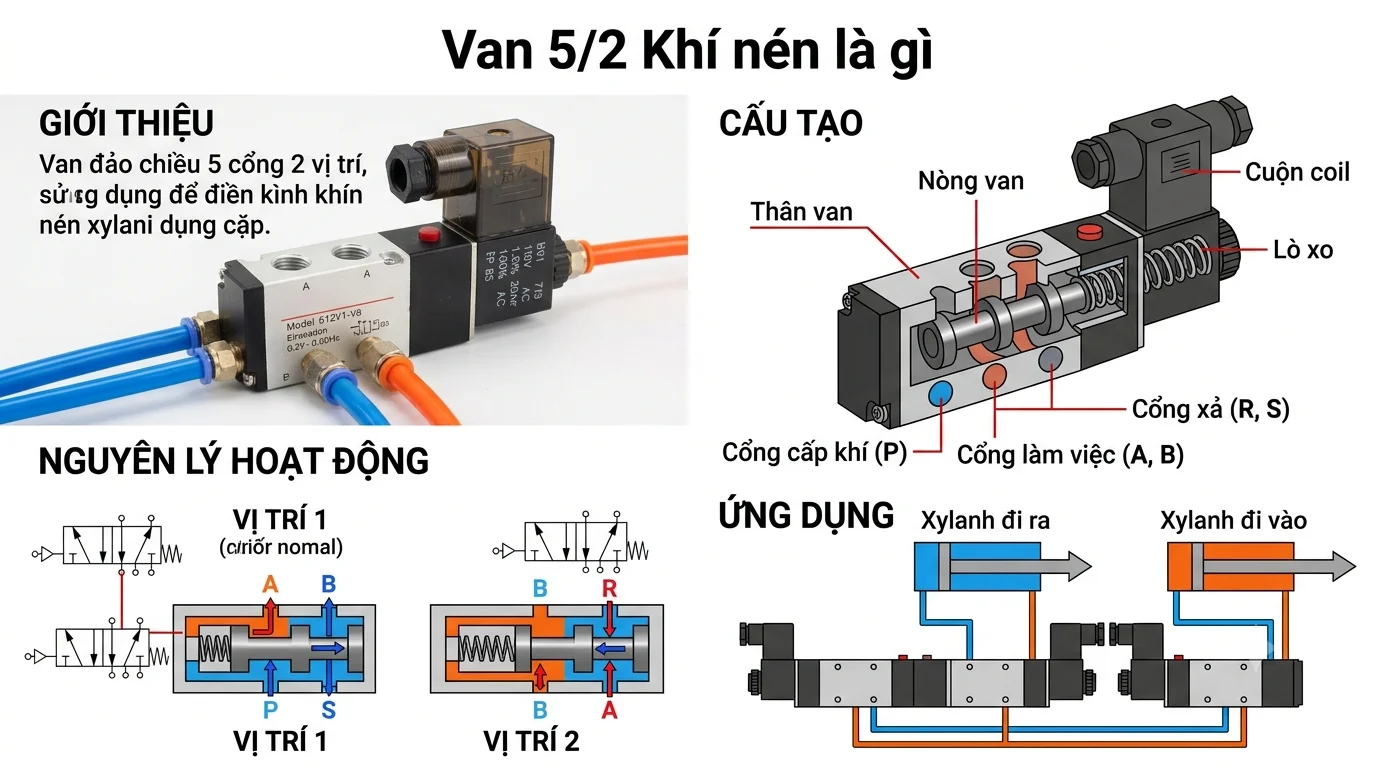

Van 5 2 khí nén là gì?

Tên gọi "5/2" xuất phát từ chính cấu trúc vật lý của van: con số "5" thể hiện số cửa khí, còn con số "2" thể hiện số vị trí làm việc mà van có thể chuyển đổi.

Cụ thể, 5 cửa khí của van thường được ký hiệu theo tiêu chuẩn như sau:

• 1 (P): cửa cấp khí nén vào van.

• 2 (A): cửa làm việc, dẫn khí ra một phía của xi lanh.

• 4 (B): cửa làm việc còn lại, dẫn khí ra phía đối diện của xi lanh.

• 3 (R): cửa xả khí tương ứng với cửa A.

• 5 (S): cửa xả khí tương ứng với cửa B.

Khi van ở vị trí thứ nhất, khí đi theo một đường dẫn nhất định; khi chuyển sang vị trí thứ hai, hướng dòng khí đảo ngược hoàn toàn. Chính nhờ cơ chế hai vị trí này, van 5/2 có thể điều khiển xi lanh di chuyển theo cả hai chiều chỉ với một van duy nhất.

Lưu ý: cách đánh số và ký hiệu cửa có thể thay đổi tùy theo tiêu chuẩn (ISO, ANSI) hoặc theo từng nhà sản xuất. Vì vậy, khi lắp đặt thực tế, nên đối chiếu trực tiếp với sơ đồ in trên thân van hoặc datasheet đi kèm sản phẩm thay vì áp dụng máy móc theo một quy ước duy nhất.

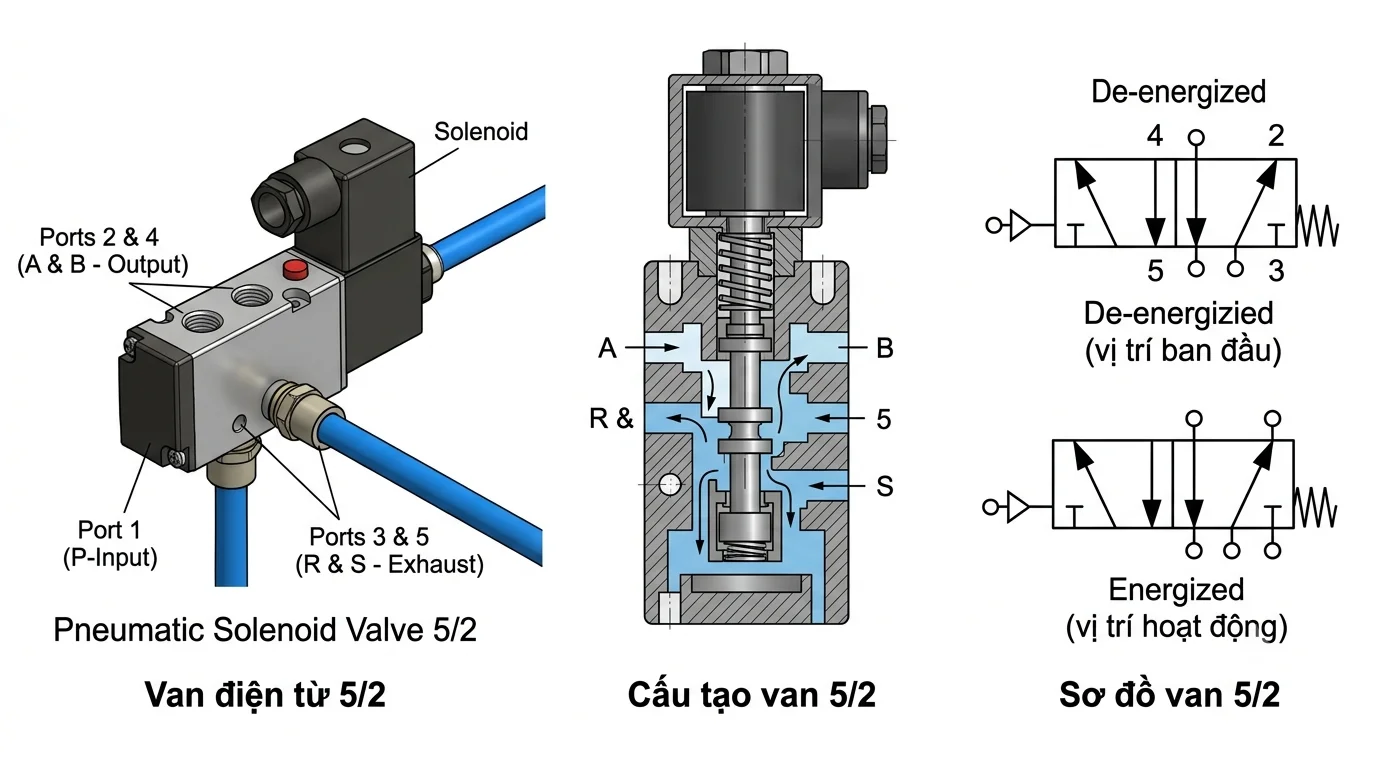

Cấu tạo van 5 2 khí nén

Về cơ bản, một van 5/2 khí nén gồm các bộ phận chính sau:

1. Thân van
Thân van thường được chế tạo từ hợp kim nhôm hoặc các vật liệu kỹ thuật có độ bền cao, chịu được áp suất khí nén trong thời gian dài. Bên trong thân van là hệ thống các đường dẫn khí được gia công chính xác để đảm bảo dòng khí lưu thông đúng hướng.

2. Ty van (spool)
Đây là bộ phận trung tâm, có nhiệm vụ dịch chuyển qua lại để thay đổi hướng dòng khí. Vị trí của ty van sẽ quyết định cửa nào đang được cấp khí và cửa nào đang xả khí tại một thời điểm.

3. Gioăng làm kín
Các gioăng cao su hoặc vật liệu đàn hồi được lắp xung quanh ty van và thân van nhằm hạn chế rò rỉ khí giữa các khoang. Chất lượng gioăng ảnh hưởng trực tiếp đến độ kín khí, độ ổn định và tuổi thọ tổng thể của van.

4. Bộ phận điều khiển
Tùy theo loại van, cơ cấu điều khiển có thể là:

• Cuộn solenoid điện từ (coil)

• Tín hiệu khí nén điều khiển

• Nút nhấn cơ khí

• Cần gạt hoặc con lăn tác động cơ khí

5. Lò xo hồi
Đối với các dòng van có cơ cấu hồi lò xo, sau khi mất tín hiệu điều khiển, lò xo sẽ đẩy ty van trở về vị trí ban đầu, giúp hệ thống có một trạng thái mặc định an toàn.

Để dễ hình dung hơn, người đọc nên tham khảo thêm hình cắt cấu tạo van do nhà sản xuất cung cấp, vì cách bố trí các bộ phận có thể khác nhau đôi chút giữa các hãng.

Nguyên lý hoạt động của van 5 2 khí nén

Đây là phần cốt lõi giúp hiểu tại sao van 5/2 lại phù hợp để điều khiển xi lanh tác động kép. Nguyên lý hoạt động được thể hiện qua hai trạng thái đối lập nhau.

Trạng thái 1 – Xi lanh tiến

Khi van ở vị trí thứ nhất, dòng khí đi theo đường:

P → A

Đồng thời, phía đối diện của xi lanh được thông với cửa xả:

B → xả (qua cửa R hoặc S tương ứng)

Áp suất khí nén tác động lên một phía của piston, đẩy piston di chuyển theo một hướng nhất định – thường gọi là hành trình tiến.

Trạng thái 2 – Xi lanh lùi

Khi nhận tín hiệu điều khiển (điện, khí hoặc cơ khí), van chuyển sang vị trí thứ hai. Lúc này, dòng khí đảo chiều hoàn toàn:

P → B

Trong khi đó:

A → xả

Áp suất khí giờ đây tác động lên phía đối diện của piston, kéo xi lanh chuyển động ngược lại – hành trình lùi.

Có thể tóm gọn mối quan hệ này theo sơ đồ đơn giản:

Nguồn khí → Van 5/2 → Xi lanh tác động kép

Và:

Tín hiệu điều khiển → Van 5/2 → Đảo chiều dòng khí → Xi lanh tiến/lùi

Nhờ cơ chế đảo chiều linh hoạt này, chỉ với một van 5/2 duy nhất, người thiết kế hệ thống có thể điều khiển đầy đủ cả hai hành trình của xi lanh tác động kép mà không cần thêm van phụ trợ.

Các loại van 5 2 khí nén phổ biến

Van 5/2 được phân loại chủ yếu dựa theo cơ cấu điều khiển. Dưới đây là bốn nhóm phổ biến nhất trên thị trường.

Van 5/2 một đầu điện từ, hồi lò xo
Loại này chỉ có một cuộn coil điện từ. Khi có tín hiệu điện, van chuyển sang vị trí thứ hai; khi mất tín hiệu, lò xo sẽ đẩy van trở về vị trí ban đầu. Đây là lựa chọn phù hợp cho các mạch cần một trạng thái mặc định an toàn khi hệ thống mất điện đột ngột.

Van 5/2 hai đầu điện từ
Loại này sử dụng hai solenoid, mỗi cuộn điều khiển một trạng thái riêng biệt bằng tín hiệu điện. Vì không có lò xo hồi theo kiểu thông thường, van sẽ giữ nguyên vị trí cuối cùng ngay cả khi mất tín hiệu điều khiển, cho đến khi có tín hiệu mới.

Van 5/2 điều khiển khí nén
Thay vì dùng điện, loại van này sử dụng chính tín hiệu khí nén để chuyển đổi vị trí. Loại này thường xuất hiện trong các hệ thống khí nén thuần túy, không có sự tham gia của tín hiệu điện.

Van 5/2 cơ khí
Được tác động trực tiếp bằng nút nhấn, cần gạt hoặc con lăn. Loại này phù hợp với các ứng dụng cần điều khiển thủ công hoặc kích hoạt bằng cơ cấu chuyển động vật lý.

Thông số kỹ thuật cần quan tâm khi chọn van 5 2

Nhiều người chỉ nhìn vào kích thước ren khi chọn van, nhưng thực tế cần xem xét đồng thời nhiều thông số khác để đảm bảo van hoạt động ổn định và bền bỉ.

1. Kích thước cổng ren
Các kích thước phổ biến gồm 1/8", 1/4", 3/8" và 1/2". Cần chọn đúng kích thước để tương thích với hệ thống ống dẫn và fitting hiện có.

2. Áp suất làm việc
Kiểm tra áp suất tối thiểu và tối đa mà van có thể chịu được, đảm bảo phù hợp với áp suất thực tế của hệ thống khí nén.

3. Lưu lượng
Lưu lượng khí qua van ảnh hưởng trực tiếp đến tốc độ đáp ứng của xi lanh. Van có lưu lượng quá nhỏ so với yêu cầu sẽ khiến xi lanh hoạt động chậm.

4. Điện áp solenoid
Các mức điện áp thường gặp là DC 12V, DC 24V và AC 220V. Không nên chọn coil chỉ dựa vào hình dáng bên ngoài; cần kiểm tra kỹ điện áp điều khiển thực tế của hệ thống trước khi lắp.

5. Kiểu hồi van
Van có thể hồi bằng lò xo hoặc bằng hai đầu điện từ. Lựa chọn kiểu hồi phù hợp giúp hệ thống có hành vi đúng như mong muốn khi mất tín hiệu điều khiển.

6. Môi trường sử dụng
Cần xem xét nhiệt độ môi trường, độ ẩm, mức độ bụi bẩn và tần suất đóng mở của van trong thực tế vận hành.

So sánh van 5/2 với van 3/2 và van 4/2

Điểm đáng chú ý là van 5/2 có hai cửa xả riêng biệt, giúp thiết kế mạch khí nén linh hoạt hơn và kiểm soát dòng xả tốt hơn trong nhiều ứng dụng thực tế. Đây cũng là lý do khiến van 5/2 trở thành lựa chọn phổ biến hàng đầu cho xi lanh tác động kép.

Tuy nhiên, cần lưu ý rằng không phải lúc nào van 5/2 cũng "tốt hơn" van 3/2 hay 4/2. Mỗi loại van được thiết kế cho một nhu cầu vận hành khác nhau, và việc chọn đúng loại van phụ thuộc vào loại xi lanh cũng như yêu cầu cụ thể của hệ thống.

Tại sao xi lanh tác động kép thường sử dụng van 5 2?

Mối quan hệ giữa van 5/2 và xi lanh tác động kép gần như là một cặp đôi tiêu chuẩn trong ngành khí nén công nghiệp.

Xi lanh tác động kép có hai khoang riêng biệt, mỗi khoang cần được cấp khí và xả khí luân phiên để tạo ra chuyển động hai chiều. Van 5/2 đảm nhiệm toàn bộ quá trình này:

• Cấp khí cho khoang thứ nhất, đồng thời xả khí ở khoang thứ hai để piston di chuyển theo một hướng.

• Khi nhận tín hiệu đảo chiều, van chuyển sang vị trí thứ hai: cấp khí sang khoang thứ hai và xả khí khỏi khoang thứ nhất.

Nhờ cơ chế phối hợp cấp – xả đồng thời này, van 5/2 tạo ra chuyển động tiến – lùi có kiểm soát cho xi lanh mà không cần thêm bất kỳ van phụ trợ nào khác.

Ứng dụng của van 5 2 khí nén trong công nghiệp

Van 5 2 khí nén có mặt trong hầu hết các dây chuyền sản xuất tự động hóa hiện nay, cụ thể như:

• Điều khiển xi lanh khí nén trong các cơ cấu chuyển động

• Máy đóng gói sản phẩm

• Máy chiết rót chất lỏng

• Máy dập và ép công nghiệp

• Dây chuyền tự động hóa nói chung

• Hệ thống gắp sản phẩm (pick and place)

• Cơ cấu đẩy sản phẩm trên băng tải

• Máy phân loại sản phẩm

• Hệ thống cửa khí nén tự động

• Thiết bị lắp ráp tự động

Một ví dụ thực tế dễ hình dung: một cơ cấu đẩy sản phẩm sử dụng xi lanh tác động kép. Khi PLC phát tín hiệu điều khiển đến solenoid của van 5/2, van sẽ chuyển trạng thái, cấp khí cho một phía xi lanh để đẩy sản phẩm ra khỏi băng tải. Khi tín hiệu thay đổi (ví dụ sau một khoảng thời gian định trước), van đảo chiều trở lại, và xi lanh thu về vị trí ban đầu để sẵn sàng cho chu kỳ tiếp theo.

Những sai lầm thường gặp khi chọn và sử dụng van 5 2

Trong thực tế lắp đặt và vận hành, một số lỗi phổ biến sau đây thường khiến van 5/2 hoạt động không đúng hoặc nhanh hỏng:

• Chọn sai điện áp coil: ví dụ hệ thống điều khiển ở mức 24VDC nhưng lại lắp coil không tương thích, khiến van không hoạt động hoặc cháy coil.

• Chọn sai kích thước cổng ren: ren van không khớp với đường ống hoặc fitting hiện có, gây rò rỉ hoặc phải gia công thêm.

• Không kiểm tra áp suất làm việc: vận hành van ngoài phạm vi áp suất cho phép làm giảm tuổi thọ hoặc gây hỏng hóc đột ngột.

• Chọn lưu lượng quá nhỏ: khiến xi lanh chạy chậm hoặc không đạt tốc độ yêu cầu của dây chuyền.

• Nhầm lẫn van 5/2 với van 3/2: dẫn đến lựa chọn van không phù hợp với loại xi lanh đang sử dụng.

• Lắp sai đường P, A, B và các cửa xả: có thể khiến van hoạt động ngược chiều hoặc xi lanh không chạy đúng như thiết kế.

• Bỏ qua chất lượng khí nén đầu vào: khí nén lẫn nước, bụi hoặc dầu không phù hợp sẽ ảnh hưởng trực tiếp đến độ bền của gioăng và ty van theo thời gian.

Cách chọn van 5/2 khí nén phù hợp

Để chọn đúng Van 5 2 khí nén cho hệ thống của mình, có thể thực hiện theo checklist các bước sau:

Bước 1: Xác định loại xi lanh
Nếu là xi lanh tác động đơn, thường nên xem xét van 3/2. Nếu là xi lanh tác động kép, van 5/2 là lựa chọn phổ biến và phù hợp nhất.

Bước 2: Xác định phương thức điều khiển
Hệ thống dùng PLC nên chọn van điện từ; điều khiển trực tiếp bằng tay nên chọn van cơ khí; nếu hệ thống là mạch khí nén thuần túy, nên chọn van điều khiển bằng khí.

Bước 3: Kiểm tra điện áp
Xác định chính xác mức điện áp cần dùng — 12VDC, 24VDC, 110VAC hay 220VAC — dựa theo thiết kế hệ thống và datasheet của thiết bị điều khiển.

Bước 4: Xác định kích thước ren
Đối chiếu kích thước ren của van với đường ống khí, fitting và các thiết bị liên quan trong hệ thống.

Bước 5: Kiểm tra áp suất và lưu lượng
Đảm bảo thông số áp suất và lưu lượng của van đáp ứng đúng yêu cầu vận hành thực tế, tránh tình trạng van hoạt động ngoài dải cho phép.

Bước 6: Kiểm tra môi trường lắp đặt
Xem xét nhiệt độ, độ ẩm, mức độ bụi bẩn và tần suất đóng mở để chọn loại van có độ bền phù hợp.

Bước 7: Kiểm tra sơ đồ van
Đặc biệt quan trọng với van 5/2 vì có nhiều cấu hình điều khiển khác nhau; cần đối chiếu đúng sơ đồ trước khi lắp đặt vào hệ thống thực tế.

Lưu ý khi lắp đặt và bảo dưỡng van 5/2

Để Van 5 2 khí nén hoạt động bền bỉ và ổn định trong thời gian dài, nên tuân thủ các lưu ý sau:

• Xả áp trước khi tháo lắp van khỏi hệ thống.

• Lắp đúng chiều và đúng vị trí từng cổng khí.

• Kiểm tra rò rỉ khí tại các đầu nối sau khi lắp đặt.

• Sử dụng khí nén sạch, đã qua lọc và đủ điều kiện vận hành.

• Không vận hành van vượt quá áp suất quy định của nhà sản xuất.

• Kiểm tra định kỳ tình trạng coil điện từ.

• Kiểm tra tình trạng gioăng làm kín, thay thế khi có dấu hiệu hao mòn.

• Vệ sinh hệ thống lọc khí thường xuyên.

• Hạn chế tối đa bụi bẩn xâm nhập vào đường khí.

• Theo dõi hiện tượng van chuyển trạng thái chậm để phát hiện sớm sự cố.

Lưu ý quan trọng: không nên chỉ thay van dựa trên kích thước bên ngoài. Cần đối chiếu kỹ mã sản phẩm, sơ đồ hoạt động và các thông số kỹ thuật đi kèm để đảm bảo van thay thế hoạt động đúng như van cũ.

Câu hỏi thường gặp về van 5/2 khí nén

1. Van 5/2 khí nén dùng để làm gì?
Van 5/2 chủ yếu dùng để điều khiển hướng dòng khí đến hai phía của xi lanh khí nén tác động kép, qua đó tạo chuyển động tiến và lùi có kiểm soát.

2. Van 5/2 có bao nhiêu cửa?
Van có 5 cửa và 2 vị trí làm việc. Trong cấu hình phổ biến, gồm một cửa cấp khí, hai cửa làm việc và hai cửa xả riêng biệt.

3. Van 5/2 khác van 3/2 như thế nào?
Van 3/2 có 3 cửa và thường được dùng cho các mạch đơn giản hoặc xi lanh tác động đơn. Van 5/2 có 5 cửa, phù hợp phổ biến với xi lanh tác động kép nhờ khả năng điều hướng hai chiều và xả riêng.

4. Van 5/2 có dùng được cho xi lanh tác động đơn không?
Về mặt thiết kế hệ thống, van 5/2 chủ yếu phục vụ điều khiển hai chiều cho xi lanh tác động kép. Đối với xi lanh tác động đơn, van 3/2 thường là lựa chọn phù hợp hơn.

5. Chọn van 5/2 cần quan tâm thông số nào?
Các thông số quan trọng gồm kích thước cổng ren, áp suất làm việc, lưu lượng khí, điện áp solenoid, kiểu điều khiển, kiểu hồi van và điều kiện môi trường sử dụng.

Van 5 2 khí nén lựa chọn quan trọng trong hệ thống tự động hóa

Van 5 2 khí nén là loại van có 5 cửa và 2 vị trí làm việc, đảm nhiệm vai trò điều hướng dòng khí nén trong hệ thống. Với khả năng phân phối khí linh hoạt, van 5/2 thường được sử dụng để điều khiển xi lanh tác động kép, tạo ra chuyển động tiến lùi có kiểm soát. Trên thị trường hiện có nhiều kiểu điều khiển khác nhau như điện từ, khí nén và cơ khí, phù hợp với từng loại hệ thống cụ thể.

Khi lựa chọn Van 5 2 khí nén, cần quan tâm đồng thời đến nhiều yếu tố: áp suất làm việc, lưu lượng khí, kích thước ren, điện áp điều khiển và điều kiện môi trường vận hành, thay vì chỉ nhìn vào kích thước hay hình dáng bên ngoài.

Nếu bạn đang cần lựa chọn van 5/2 khí nén cho hệ thống cụ thể, hãy xác định trước loại xi lanh, áp suất làm việc, kích thước ren, điện áp điều khiển và yêu cầu lưu lượng. Có thể cung cấp các thông số này để được tư vấn đúng cấu hình, tránh mua sai loại van.
