Van lưu lượng là gì? Phân loại, nguyên lý và cách chọn

Van lưu lượng là gì và tại sao hệ thống cần nó?

Trong một đường ống, việc chỉ cho phép môi chất "đi qua" chưa chắc đã đủ. Có những hệ thống cần dòng nước, khí nén hoặc dầu thủy lực đi qua với một lưu lượng nhất định. Nếu lưu lượng quá lớn, thiết bị có thể hoạt động không ổn định, gây rung động, va đập thủy lực hoặc hao phí năng lượng; nếu quá nhỏ, năng suất và tốc độ vận hành của cả dây chuyền sẽ giảm.

Chính vì vậy, van lưu 1ượng ra đời để giải quyết bài toán kiểm soát dòng chảy. Đây là loại van được sử dụng rộng rãi trong hệ thống cấp nước, khí nén, thủy lực và nhiều ngành công nghiệp khác, từ những ứng dụng đơn giản như tưới tiêu cho đến các dây chuyền sản xuất tự động hóa cao. Việc điều chỉnh lưu lượng chính xác ảnh hưởng trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của toàn hệ thống.

Bài viết dưới đây sẽ đi từ khái niệm cơ bản, nguyên lý hoạt động, phân loại, các thông số kỹ thuật cần nắm, cho đến cách lựa chọn van lưu 1ượng phù hợp với nhu cầu thực tế.

Van lưu lượng là gì?

Van lưu lượng là thiết bị được sử dụng để điều chỉnh hoặc kiểm soát lượng môi chất đi qua một đường ống trong một khoảng thời gian nhất định. Tùy thiết kế, van có thể kiểm soát lưu lượng của nước, khí nén, dầu thủy lực hoặc các loại chất lỏng, khí khác.

Lưu lượng ở đây được hiểu là thể tích hoặc khối lượng môi chất chảy qua một mặt cắt ống trong một đơn vị thời gian. Van tác động đến lưu lượng bằng cách thay đổi tiết diện dòng chảy bên trong thân van — khi tiết diện thay đổi, dòng chảy bị hạn chế hoặc mở rộng, kéo theo sự thay đổi của lưu lượng thực tế.

Cần lưu ý rằng van lưu 1ượng không nhất thiết phải là thiết bị tự động hoàn toàn. Trên thị trường có cả loại điều chỉnh bằng tay (vặn núm, xoay tay gạt) lẫn loại điều khiển tự động thông qua tín hiệu điện hoặc khí nén.

Về nguyên tắc chung: van mở lớn thường đi kèm tiết diện dòng chảy lớn, nên lưu lượng có xu hướng tăng; ngược lại, khi van đóng hoặc tiết lưu, tiết diện giảm khiến lưu lượng bị hạn chế. Tuy nhiên, quan hệ thực tế giữa độ mở van và lưu lượng không đơn giản là tuyến tính nó còn phụ thuộc vào áp suất, đặc tính van, loại môi chất và điều kiện vận hành cụ thể của hệ thống.

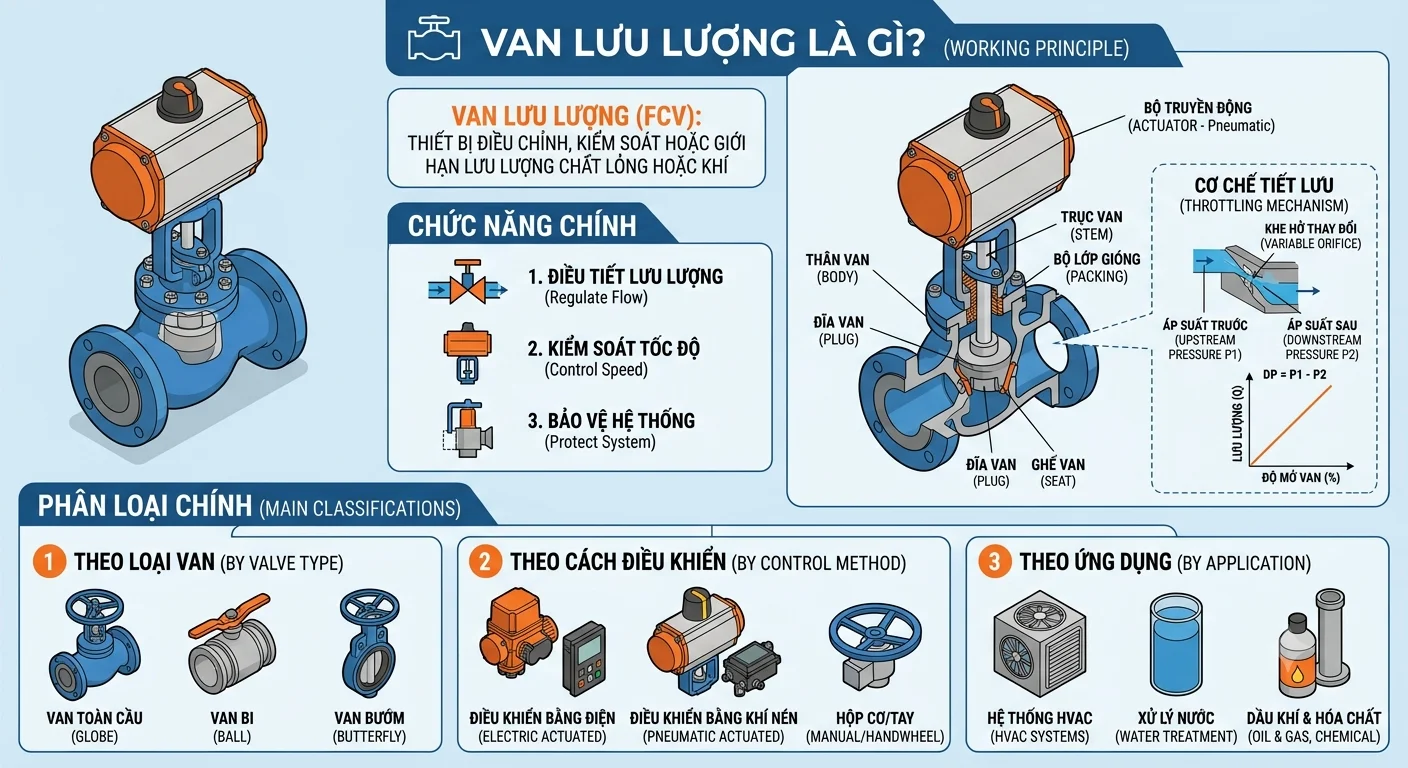

Nguyên lý hoạt động của van lưu lượng

Về cơ bản, nguyên lý hoạt động của van lưu 1ượng có thể tóm gọn theo chuỗi: tín hiệu điều khiển hoặc thao tác cơ học → thay đổi vị trí của bộ phận điều tiết trong van → thay đổi tiết diện dòng chảy → thay đổi lưu lượng qua van.

Cụ thể hơn, môi chất đi vào van, sau đó bộ phận điều tiết (có thể là kim van, đĩa van, hoặc màng van tùy loại) sẽ thay đổi tiết diện lối đi. Khi tiết diện thay đổi, vận tốc dòng chảy và tổn thất áp suất qua van cũng thay đổi theo, từ đó dẫn đến lưu lượng thực tế qua hệ thống được điều chỉnh tăng hoặc giảm.

Xét theo cơ chế điều khiển, van lưu 1ượng có thể được chia thành:

• Điều chỉnh thủ công — người vận hành tự tay vặn hoặc xoay van

• Điều chỉnh bằng khí nén — sử dụng áp lực khí để tác động lên cơ cấu van

• Điều chỉnh bằng điện — dùng động cơ điện hoặc cuộn solenoid

• Điều khiển tự động — dựa trên tín hiệu từ cảm biến và bộ điều khiển trung tâm, cho phép lưu lượng được duy trì ổn định theo thời gian thực

Một điểm quan trọng cần nhấn mạnh: không nên hiểu đơn giản rằng "siết van là lưu lượng giảm" theo cách tuyến tính. Trên thực tế, lưu lượng qua van phụ thuộc vào nhiều yếu tố cùng lúc — độ mở van, chênh lệch áp suất trước và sau van, đặc tính dòng chảy của van, kích thước van, tính chất của môi chất, và đặc tính chung của toàn hệ thống đường ống. Đây là lý do vì sao hai hệ thống có cùng một loại van nhưng lưu lượng thực tế có thể hoàn toàn khác nhau.

Các loại van lưu lượng phổ biến

Van lưu 1ượng không phải một thiết kế duy nhất mà là một nhóm thiết bị với nhiều biến thể, phù hợp cho từng mục đích sử dụng khác nhau.

Van tiết lưu

Van tiết lưu dùng để hạn chế hoặc điều chỉnh dòng chảy bằng cách thay đổi tiết diện của lối đi (passage) bên trong van. Loại van này được ứng dụng nhiều trong hệ thống khí nén, thủy lực, đặc biệt ở những nơi cần kiểm soát tốc độ của cơ cấu chấp hành như xi lanh hay động cơ khí nén.

Van kim

Van kim có cơ cấu điều chỉnh dạng kim nhọn, cho phép kiểm soát dòng chảy với độ chính xác cao hơn so với các loại van thông thường. Đây là lựa chọn phù hợp khi hệ thống yêu cầu điều tiết lưu lượng ở mức tinh vi, chẳng hạn trong các thiết bị đo lường hoặc hệ thống thí nghiệm.

Van điều khiển lưu lượng

Loại van này thường được kết hợp với cơ cấu truyền động (actuator) và hệ thống điều khiển để tự động điều chỉnh lưu lượng theo tín hiệu đặt trước, phù hợp với các dây chuyền sản xuất tự động hóa cần duy trì lưu lượng ổn định liên tục.

Van lưu lượng một chiều

Cho phép điều chỉnh lưu lượng theo một hướng nhất định, trong khi hạn chế hoặc cho phép dòng chảy theo hướng ngược lại tùy vào thiết kế cụ thể. Loại van này thường xuất hiện trong các mạch thủy lực cần kiểm soát tốc độ theo một chiều chuyển động.

Van lưu 1ượng dùng trong khí nén

Được thiết kế chuyên dụng để điều chỉnh tốc độ của xi lanh khí nén, thông qua việc kiểm soát lượng khí đi vào hoặc thoát ra khỏi cơ cấu chấp hành.

Khi tìm hiểu về phân loại, cần tránh đồng nhất mọi van tiết lưu, van điều khiển và van lưu 1ượng thành một loại hoàn toàn giống nhau. Các loại van này có thể giao thoa về mặt chức năng, nhưng lại khác nhau về thiết kế, cơ cấu vận hành và mục đích sử dụng cụ thể trong hệ thống.

Các thông số quan trọng khi chọn van lưu lượng

Để chọn đúng van lưu 1ượng cho hệ thống, cần xem xét đồng thời nhiều thông số kỹ thuật, không chỉ dựa vào một tiêu chí duy nhất.

Lưu lượng — Cần xác định rõ lưu lượng tối thiểu, lưu lượng danh định và lưu lượng tối đa mà hệ thống yêu cầu, để chọn van có dải hoạt động phù hợp.

Áp suất làm việc — Kiểm tra áp suất đầu vào, áp suất đầu ra và áp suất tối đa cho phép của van, đảm bảo van chịu được điều kiện vận hành thực tế.

Kích thước van — Các cỡ van phổ biến như DN15, DN20, DN25, DN32, DN50... cần được đối chiếu với đường ống. Tuy nhiên, cần nhấn mạnh rằng không nên chọn van chỉ dựa vào kích thước đường ống — DN phù hợp về mặt kết nối chưa đồng nghĩa với việc van có đặc tính lưu lượng phù hợp với nhu cầu thực tế.

Vật liệu — Van có thể được chế tạo từ đồng, inox, gang, thép hoặc nhựa kỹ thuật. Lựa chọn vật liệu phụ thuộc vào môi trường lắp đặt và tính chất của môi chất (ăn mòn, hóa chất, nhiệt độ...).

Kiểu kết nối — Ren, mặt bích, hàn, clamp hoặc các kiểu kết nối chuyên dụng khác, cần phù hợp với tiêu chuẩn đường ống hiện có.

Nhiệt độ làm việc — Đặc biệt quan trọng khi môi chất là nước nóng, hơi, dầu hoặc vận hành trong môi trường nhiệt độ cao, vì nhiệt độ ảnh hưởng trực tiếp đến vật liệu làm kín và tuổi thọ van.

Kiểu điều khiển — Tay vặn, khí nén, điện hoặc tự động, tùy vào mức độ tự động hóa mà hệ thống yêu cầu.

Van lưu 1ượng khác gì van điều áp, van tiết lưu và van một chiều?

Nhiều người dễ nhầm lẫn giữa van lưu 1ượng với các loại van khác có chức năng gần giống nhau. Bảng dưới đây giúp phân biệt rõ hơn:

Một van có thể vừa thực hiện chức năng tiết lưu vừa được sử dụng để kiểm soát lưu lượng, nhưng hai khái niệm này không hoàn toàn đồng nhất: "tiết lưu" mô tả cơ chế hạn chế dòng chảy bằng cách thu hẹp tiết diện, trong khi "điều khiển lưu lượng" nhấn mạnh vào mục tiêu kiểm soát giá trị dòng chảy theo yêu cầu. Việc phân biệt rõ giúp người dùng tránh chọn nhầm loại van không phù hợp với mục đích sử dụng thực tế.

Những yếu tố quyết định lưu lượng qua van

Một câu hỏi thường gặp là: tại sao cùng một loại van nhưng lưu lượng thực tế lại có thể khác nhau giữa các hệ thống? Câu trả lời nằm ở nhiều yếu tố tác động đồng thời:

• Chênh lệch áp suất trước và sau van

• Độ mở van

• Kích thước đường dẫn

• Đặc tính riêng của van

• Độ nhớt của môi chất

• Nhiệt độ vận hành

• Tỷ trọng của môi chất

• Tình trạng đường ống (cặn bẩn, ăn mòn...)

• Các thiết bị lắp đặt phía trước và sau van

Ví dụ, hai hệ thống cùng sử dụng một loại van nhưng có áp suất đầu vào khác nhau thì lưu lượng thực tế có thể khác nhau đáng kể, ngay cả khi vị trí mở van là giống hệt nhau. Điều này lý giải vì sao việc chọn van không thể chỉ dựa trên thông số của bản thân van mà cần xem xét toàn bộ điều kiện vận hành của hệ thống.

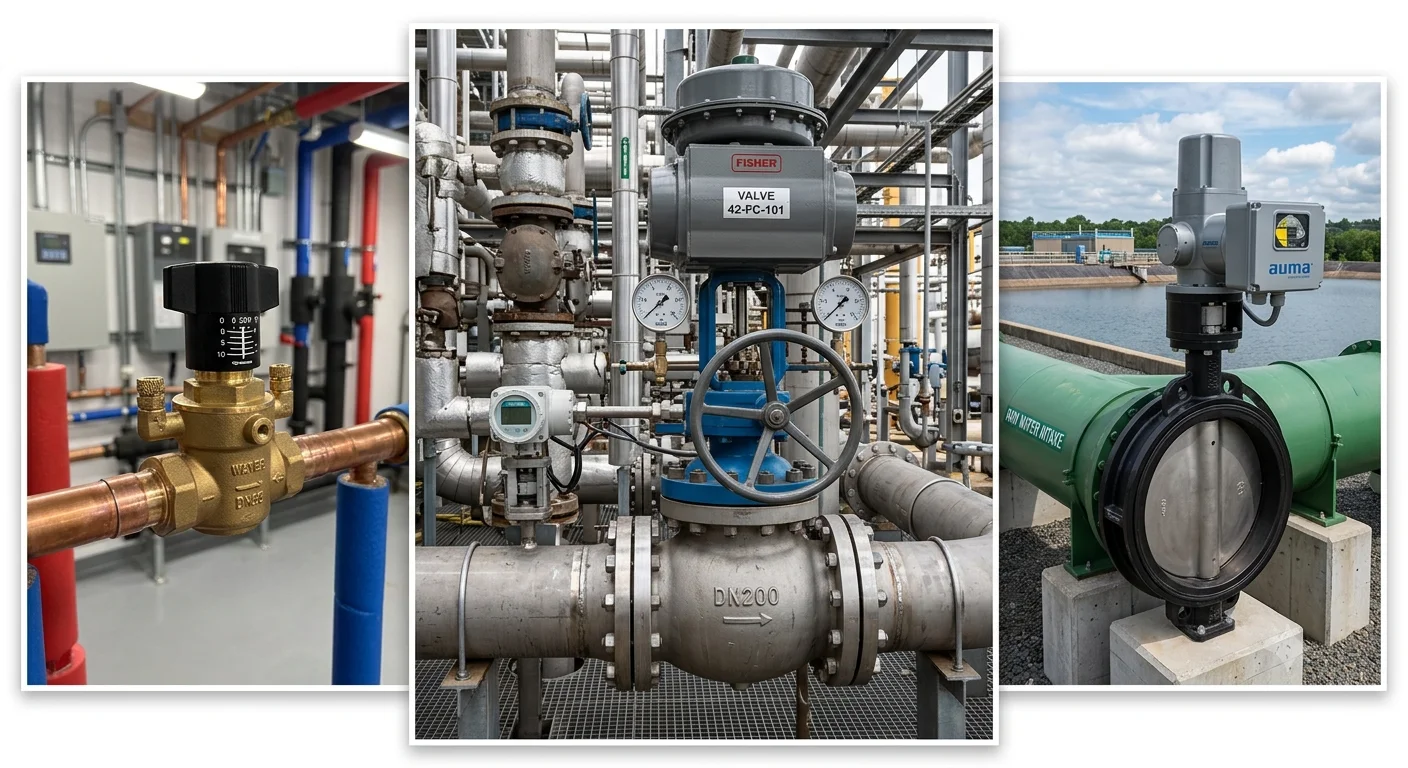

Van lưu lượng được sử dụng ở đâu?

Van lưu 1ượng có mặt trong hầu hết các ngành công nghiệp cần kiểm soát dòng chảy môi chất:

Hệ thống nước — điều chỉnh lượng nước, kiểm soát cấp nước, ứng dụng trong hệ thống xử lý nước và tưới tiêu.

Hệ thống khí nén — điều chỉnh tốc độ xi lanh, kiểm soát lượng khí, điều chỉnh tốc độ của các cơ cấu chấp hành.

Hệ thống thủy lực — điều chỉnh tốc độ cơ cấu, kiểm soát dòng dầu, phối hợp cùng các phần tử điều khiển khác trong mạch thủy lực.

Hệ thống công nghiệp khác — hóa chất, thực phẩm, HVAC, sản xuất tự động và các dây chuyền xử lý chất lỏng nói chung.

Những sai lầm thường gặp khi sử dụng van lưu lượng

Trong thực tế lắp đặt và vận hành, có một số lỗi phổ biến khiến van hoạt động không hiệu quả hoặc gây hư hỏng hệ thống:

• Chọn van chỉ dựa vào DN mà bỏ qua các thông số khác

• Không kiểm tra áp suất làm việc thực tế

• Không xác định rõ lưu lượng cần thiết trước khi chọn van

• Chọn sai vật liệu thân van so với môi chất

• Không quan tâm đến nhiệt độ của môi chất

• Lắp van sai hướng dòng chảy

• Dùng van tiết lưu thông thường nhưng kỳ vọng khả năng điều khiển chính xác như van điều khiển chuyên dụng

• Không vệ sinh hệ thống khiến cặn bẩn làm thay đổi đặc tính dòng chảy theo thời gian

• Không kiểm tra tổn thất áp suất qua van

• Điều chỉnh van quá mức, ảnh hưởng đến sự ổn định của toàn hệ thống

Cách chọn van lưu 1ượng phù hợp

Để chọn đúng van lưu 1ượng, có thể thực hiện theo các bước sau:

Bước 1: Xác định môi chất — Nước, khí, dầu, hóa chất hay môi chất đặc biệt khác.

Bước 2: Xác định lưu lượng — Xác định giá trị lưu lượng tối thiểu, lưu lượng bình thường và lưu lượng tối đa mà hệ thống cần.

Bước 3: Xác định áp suất — Kiểm tra áp suất đầu vào, đầu ra và mức chênh áp dự kiến trong quá trình vận hành.

Bước 4: Xác định nhiệt độ — Đối chiếu nhiệt độ môi chất với giới hạn chịu nhiệt của thân van và vật liệu làm kín.

Bước 5: Chọn vật liệu — Dựa trên tính ăn mòn, nhiệt độ, áp suất và tính chất của môi chất.

Bước 6: Chọn phương thức điều khiển — Thủ công nếu nhu cầu đơn giản; khí nén hoặc điện nếu cần tự động hóa; van điều khiển chuyên dụng nếu cần kiểm soát liên tục và chính xác.

Bước 7: Kiểm tra kết nối — Đối chiếu DN, kiểu kết nối (ren, mặt bích, clamp) và tiêu chuẩn kết nối tương ứng.

Bước 8: Kiểm tra thông số cuối cùng — Đối chiếu với catalogue hoặc datasheet của nhà sản xuất trước khi tiến hành lắp đặt thực tế.

Lưu ý khi lắp đặt và vận hành van lưu 1ượng

Sau khi đã chọn được van phù hợp, quá trình lắp đặt và vận hành cũng cần tuân thủ một số nguyên tắc để đảm bảo van hoạt động bền và chính xác:

• Kiểm tra chiều dòng chảy trước khi lắp

• Làm sạch đường ống trước khi lắp đặt van

• Đảm bảo đúng kích thước kết nối

• Không ép hoặc xoắn thân van trong quá trình lắp

• Kiểm tra gioăng và vật liệu làm kín trước khi vận hành

• Không vượt quá áp suất và nhiệt độ định mức của van

• Điều chỉnh van từ từ, tránh thay đổi đột ngột

• Theo dõi áp suất và lưu lượng sau khi đưa vào vận hành

• Kiểm tra rò rỉ định kỳ

• Vệ sinh van khi môi trường có nhiều cặn bẩn

Câu hỏi thường gặp về van lưu 1ượng

1. Van lưu 1ượng là gì?
Van lưu 1ượng là thiết bị dùng để điều chỉnh hoặc kiểm soát lượng môi chất đi qua đường ống, tùy thiết kế có thể dùng cho nước, khí, dầu và nhiều môi chất khác.

2. Van lưu 1ượng có phải van tiết lưu không?
Không hoàn toàn. Van tiết lưu là một cơ chế/nhóm thiết bị dùng để hạn chế dòng chảy; trong khi van lưu 1ượng có thể được thiết kế hoặc sử dụng với mục tiêu kiểm soát lưu lượng cụ thể.

3. Chọn van lưu lượng theo DN có đủ không?
Không. Ngoài DN, cần xem xét lưu lượng, áp suất, nhiệt độ, môi chất, vật liệu, kiểu kết nối và phương thức điều khiển.

4. Van lưu lượng dùng được cho khí nén không?
Có. Một số loại van lưu 1ượng/van tiết lưu được thiết kế chuyên dụng cho hệ thống khí nén, đặc biệt để điều chỉnh tốc độ xi lanh.

5. Làm sao biết van lưu lượng phù hợp với hệ thống?
Cần đối chiếu các thông số vận hành thực tế với catalogue của van, đặc biệt là lưu lượng, áp suất, nhiệt độ, môi chất, kích thước và đặc tính điều khiển.

Kết luận

Van lưu 1ượng có nhiệm vụ điều chỉnh và kiểm soát dòng môi chất đi qua hệ thống, đóng vai trò quan trọng trong việc duy trì hiệu suất và sự ổn định của quá trình vận hành. Hiệu quả thực tế của van không chỉ phụ thuộc vào kích thước mà còn chịu ảnh hưởng bởi lưu lượng yêu cầu, áp suất làm việc, tính chất môi chất, nhiệt độ và đặc tính riêng của từng loại van.

Việc lựa chọn đúng các thông số kỹ thuật ngay từ đầu thay vì chỉ dựa vào một tiêu chí như DN sẽ giúp hệ thống vận hành ổn định, hạn chế các vấn đề như thiếu lưu lượng, tổn thất áp suất hoặc điều chỉnh không chính xác trong quá trình sử dụng lâu dài.

Nếu bạn đang cần tìm loại van lưu 1ượng phù hợp cho hệ thống của mình, hãy tham khảo catalogue các dòng van hiện có hoặc gửi thông số kỹ thuật của hệ thống (lưu lượng, áp suất, nhiệt độ, môi chất) để được tư vấn lựa chọn van chính xác nhất.
