Valve Pipe Là Gì? Phân Loại, Thông Số Và Cách Chọn Van Đường Ống

Mở bài

Trong bất kỳ hệ thống cấp nước, hơi, khí nén hay dầu nào, việc đóng, mở và kiểm soát dòng chảy là yêu cầu bắt buộc để hệ thống vận hành an toàn và hiệu quả. Nếu lựa chọn sai loại van, hậu quả có thể là rò rỉ, giảm hiệu suất vận hành, hoặc khiến việc bảo trì trở nên phức tạp và tốn kém hơn nhiều so với dự tính ban đầu.

Đây chính là lúc Va1ve Pipe van sử dụng trên đường ống phát huy vai trò của mình. Tuy nhiên, không ít người khi tìm hiểu về Va1ve Pipe gặp phải những băn khoăn quen thuộc: không biết nên chọn loại van nào cho hệ thống của mình, dễ nhầm lẫn giữa van bi, van bướm, van cổng, van một chiều, hoặc chọn sai kích thước và vật liệu dẫn đến hư hỏng sớm.

Bài viết này sẽ giúp bạn đi từ việc hiểu khái niệm, phân loại các dòng van phổ biến, nắm rõ các thông số kỹ thuật quan trọng, cho đến ứng dụng thực tế và cách lựa chọn van đường ống phù hợp nhất với nhu cầu sử dụng.

Valve Pipe là gì?

Valve Pipe, hiểu theo ngữ cảnh phổ biến, là van được lắp đặt trên hệ thống đường ống với chức năng kiểm soát dòng chảy của chất lỏng hoặc khí. Tùy vào thiết kế và mục đích sử dụng, van có thể đảm nhận nhiều nhiệm vụ khác nhau như đóng/mở hoàn toàn dòng chảy, điều tiết lưu lượng, ngăn dòng chảy ngược, hoặc kiểm soát và giới hạn áp suất trong hệ thống.

Về vai trò, van là một trong những thiết bị không thể thiếu của bất kỳ hệ thống piping nào. Một hệ thống đường ống dù được thiết kế tốt đến đâu cũng cần các điểm can thiệp để cô lập, điều chỉnh hoặc bảo vệ – và đó chính là chức năng của van. Va1ve Pipe thường được lắp đặt tại các vị trí như đường cấp, đường xả, các điểm nhánh của đường ống, hoặc khu vực cần cô lập thiết bị để phục vụ bảo trì, sửa chữa mà không ảnh hưởng đến toàn bộ hệ thống.

Để tránh nhầm lẫn, cần phân biệt rõ ba khái niệm: Pipe là đường ống dẫn – phần tử truyền tải môi chất; Valve là van – thiết bị điều khiển dòng chảy; còn Va1ve Pipe (hay van đường ống) chỉ chung nhóm van được thiết kế và lắp đặt để phục vụ cho hệ thống đường ống cụ thể. Nói cách khác, van đường ống không phải là một loại van riêng biệt, mà là cách gọi chung cho các loại van khi chúng được ứng dụng trong hệ thống piping.

Chính vì vai trò kiểm soát trực tiếp dòng chảy, áp suất và an toàn vận hành, van được xem là một trong những thiết bị quan trọng bậc nhất trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào.

Nguyên lý hoạt động và bản chất của Valve Pipe

Về bản chất, khi môi chất (nước, khí, hơi, dầu…) di chuyển qua đường ống, nó sẽ đi qua thân van. Tại đây, bộ phận đóng/mở bên trong van – có thể là bi, đĩa, cửa hoặc nêm – sẽ thay đổi trạng thái nhằm tác động đến dòng chảy.

Tùy theo thiết kế, van có thể thực hiện một hoặc nhiều chức năng sau: đóng hoàn toàn để ngăn dòng chảy, mở hoàn toàn để dòng chảy lưu thông tự do, điều tiết để kiểm soát lưu lượng ở mức mong muốn, chống dòng chảy ngược để bảo vệ thiết bị phía trước, hoặc giảm và kiểm soát áp suất nhằm duy trì sự ổn định cho toàn hệ thống.

Cấu tạo cơ bản của một van đường ống thường bao gồm các bộ phận chính: thân van (phần vỏ ngoài chịu áp lực và bảo vệ các chi tiết bên trong), đĩa/bi/cửa van (bộ phận trực tiếp tác động đến dòng chảy), ty van (trục truyền chuyển động từ bộ điều khiển đến đĩa/bi/cửa), gioăng làm kín (đảm bảo van kín khít, không rò rỉ), và tay gạt/tay quay/bộ truyền động (cơ cấu để người vận hành hoặc hệ thống tự động điều khiển van).

Chính sự khác biệt trong cấu tạo của các bộ phận này – ví dụ cách bi chuyển động trong van bi so với cách cửa van trượt lên xuống trong van cổng – đã tạo ra những đặc tính sử dụng hoàn toàn khác nhau giữa các loại van, từ tốc độ đóng/mở, khả năng điều tiết, cho đến tổn thất áp suất khi vận hành.

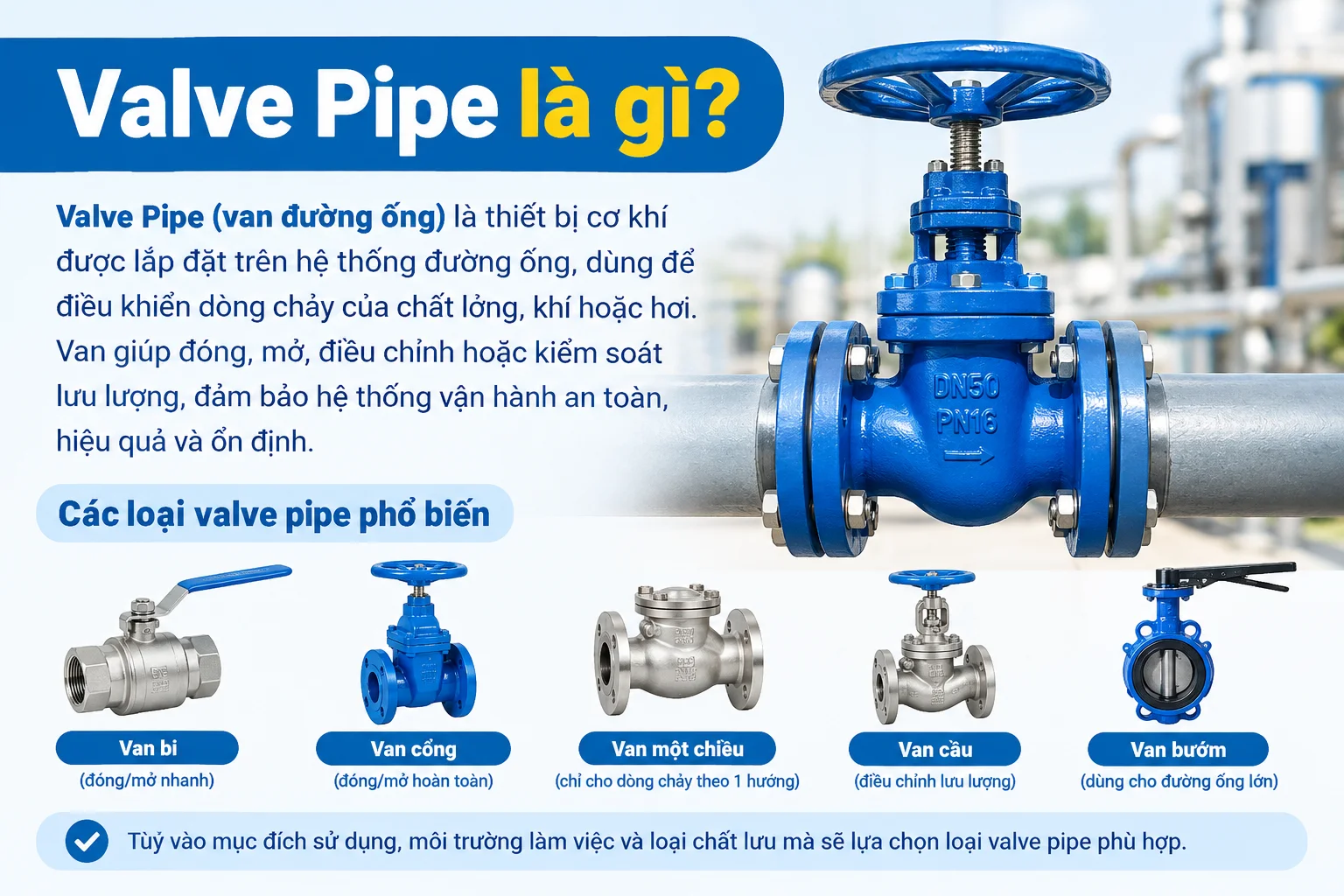

Các loại Valve Pipe phổ biến hiện nay

Ball Valve – Van bi

Van bi có cấu tạo với một viên bi rỗng ở giữa, khi xoay 90 độ sẽ cho phép hoặc chặn hoàn toàn dòng chảy. Ưu điểm nổi bật của van bi là khả năng đóng/mở nhanh, kín khít tốt, phù hợp với các ứng dụng cần đóng ngắt dòng chảy dứt khoát.

Gate Valve – Van cổng

Van cổng hoạt động dựa trên nguyên lý cửa van chuyển động lên xuống để đóng hoặc mở đường ống. Loại van này thường được sử dụng khi cần tổn thất áp suất thấp lúc van mở hoàn toàn, phù hợp cho các đường ống chính cần đóng/mở nhưng không yêu cầu điều tiết thường xuyên.

Butterfly Valve – Van bướm

Với thiết kế gọn nhẹ, van bướm là lựa chọn phổ biến cho các đường ống có kích thước lớn nhờ trọng lượng nhẹ và chi phí lắp đặt hợp lý. Van bướm có thể vận hành bằng tay hoặc kết hợp với bộ truyền động (actuator) để tự động hóa.

Globe Valve – Van cầu

Van cầu nổi bật với khả năng điều tiết dòng chảy tốt, thường được sử dụng trong các hệ thống cần kiểm soát lưu lượng một cách chính xác, chẳng hạn như hệ thống hơi hoặc các quy trình công nghiệp đòi hỏi độ chính xác cao.

Check Valve – Van một chiều

Van một chiều chỉ cho phép dòng chảy di chuyển theo một hướng duy nhất, giúp hạn chế hiện tượng chảy ngược có thể gây hư hỏng bơm hoặc thiết bị phía trước.

Pressure Control Valve – Van điều khiển áp suất

Loại van này được sử dụng trong các hệ thống cần duy trì hoặc giới hạn áp suất ở một ngưỡng nhất định, đảm bảo an toàn vận hành và bảo vệ các thiết bị nhạy cảm với áp suất.

Thông số kỹ thuật cần quan tâm khi chọn Valve Pipe

Khi lựa chọn van đường ống, có một loạt thông số kỹ thuật cần được kiểm tra kỹ lưỡng:

• DN: đường kính danh nghĩa của van, cần tương ứng với đường kính đường ống.

• NPS: kích thước danh nghĩa theo hệ inch, thường dùng trong tiêu chuẩn Mỹ.

• PN/Class: cấp áp suất định mức mà van có thể chịu được.

• Working Pressure: áp suất làm việc thực tế của hệ thống.

• Working Temperature: nhiệt độ làm việc tối đa và tối thiểu.

• Body Material: vật liệu chế tạo thân van.

• Seal Material: vật liệu gioăng làm kín, ảnh hưởng đến khả năng chịu hóa chất và nhiệt độ.

• Connection: kiểu kết nối của van với đường ống.

• Medium: môi chất mà van sẽ tiếp xúc (nước, dầu, khí, hơi, hóa chất…).

• Flow Direction: hướng dòng chảy mà van được thiết kế để hoạt động.

• Actuation: phương thức vận hành van (tay gạt, tay quay, khí nén, điện).

Vật liệu Valve Pipe

Vật liệu chế tạo van cũng là yếu tố quyết định độ bền và khả năng tương thích với môi chất. Một số vật liệu phổ biến bao gồm gang, thép, thép không gỉ/inox, đồng và nhựa kỹ thuật. Mỗi loại vật liệu có ưu nhược điểm riêng về khả năng chịu áp lực, chống ăn mòn và chi phí đầu tư.

Điều quan trọng cần lưu ý là không nên chọn van chỉ dựa vào DN. Một van có kích thước đúng nhưng không phù hợp với áp suất, nhiệt độ hoặc môi chất thực tế vẫn có thể dẫn đến hỏng hóc, rò rỉ hoặc giảm tuổi thọ nghiêm trọng.

So sánh các loại Valve Pipe – Nên chọn loại nào?

Khi so sánh và lựa chọn giữa các loại van, cần cân nhắc các tiêu chí sau: khả năng đóng/mở, khả năng điều tiết, mức độ tổn thất áp suất, kích thước đường ống, áp suất làm việc, loại môi chất, chi phí đầu tư ban đầu và chi phí bảo trì lâu dài. Không có loại van nào là "tốt nhất" cho mọi trường hợp – sự phù hợp luôn phụ thuộc vào điều kiện vận hành cụ thể.

Valve Pipe được sử dụng ở đâu?

Hệ thống cấp thoát nước

Van đường ống đóng vai trò quan trọng trong đường cấp nước, trạm bơm, hệ thống xử lý nước và hệ thống phòng cháy chữa cháy (PCCC), nơi việc đóng/mở và kiểm soát dòng chảy cần được đảm bảo tuyệt đối chính xác.

Hệ thống công nghiệp

Trong các nhà máy sản xuất, hệ thống hóa chất, đường dầu và đường khí, van đường ống thường phải đáp ứng các yêu cầu khắt khe về áp suất, nhiệt độ và khả năng chống ăn mòn.

Hệ thống HVAC

Van được sử dụng rộng rãi trong các đường nước lạnh, nước nóng và hệ thống điều hòa trung tâm, giúp điều tiết lưu lượng và duy trì hiệu suất trao đổi nhiệt.

Hệ thống hơi

Đường hơi, thiết bị trao đổi nhiệt và lò hơi là những nơi đòi hỏi van có khả năng chịu nhiệt độ và áp suất cao, thường sử dụng van cầu hoặc van cổng chuyên dụng.

Việc lựa chọn loại van cho từng hệ thống luôn dựa trên đặc tính vận hành riêng của hệ thống đó – từ môi chất, nhiệt độ, áp suất cho đến tần suất đóng/mở.

Khi nào cần sử dụng Valve Pipe?

Van đường ống nên được sử dụng khi hệ thống có nhu cầu: đóng/mở một đoạn đường ống, cô lập thiết bị để phục vụ bảo trì, điều chỉnh lưu lượng theo yêu cầu vận hành, ngăn dòng chảy ngược để bảo vệ thiết bị, kiểm soát áp suất trong giới hạn an toàn, hoặc phân chia dòng chảy giữa các nhánh đường ống khác nhau.

Sai lầm thường gặp

Trong thực tế, nhiều người dùng mắc phải những sai lầm khiến van hoạt động không hiệu quả hoặc hư hỏng sớm, bao gồm: chọn van chỉ dựa trên giá thành mà bỏ qua các yếu tố kỹ thuật, không kiểm tra áp suất làm việc thực tế, không xác định rõ môi chất sử dụng, chọn sai vật liệu gioăng dẫn đến rò rỉ hoặc hỏng nhanh, lắp van sai hướng dòng chảy, không kiểm tra tiêu chuẩn kết nối trước khi lắp đặt, và sử dụng van đóng/mở để điều tiết trong khi thiết kế của van không phù hợp cho mục đích này.

Cách chọn Va1ve Pipe phù hợp cho hệ thống

Để chọn được van đường ống phù hợp, bạn có thể thực hiện theo các bước sau:

Bước 1: Xác định môi chất – Nước, dầu, khí, hơi, hóa chất… mỗi loại môi chất đòi hỏi vật liệu và thiết kế van khác nhau.

Bước 2: Xác định kích thước đường ống – Dựa trên DN/NPS để chọn van có kích thước tương thích.

Bước 3: Xác định áp suất làm việc – Đối chiếu PN/Class của van với áp suất thực tế của hệ thống.

Bước 4: Xác định nhiệt độ – Xem xét nhiệt độ vận hành tối đa và tối thiểu mà van cần chịu được.

Bước 5: Chọn loại van – Van bi, van cổng, van bướm, van cầu, van một chiều… tùy theo chức năng cần thực hiện.

Bước 6: Chọn vật liệu – Gang, thép, inox, đồng hoặc vật liệu phù hợp khác dựa trên môi chất và điều kiện vận hành.

Bước 7: Kiểm tra kiểu kết nối – Ren, mặt bích, wafer, lug, hàn… cần phù hợp với hệ thống đường ống hiện có.

Bước 8: Kiểm tra phương thức vận hành – Tay gạt, tay quay, khí nén hoặc điện, tùy theo yêu cầu tự động hóa của hệ thống.

Lưu ý khi lắp đặt và sử dụng Va1ve Pipe

Để đảm bảo van hoạt động ổn định và bền bỉ, cần lưu ý: kiểm tra van trước khi lắp đặt, đối chiếu DN và tiêu chuẩn kết nối với đường ống, kiểm tra chiều dòng chảy đối với các loại van có yêu cầu hướng lắp cụ thể, không dùng lực quá mức khi vận hành tay gạt hoặc tay quay, kiểm tra rò rỉ ngay sau khi lắp đặt, không để hệ thống vượt quá áp suất và nhiệt độ định mức của van, định kỳ kiểm tra gioăng, ty van và bộ phận truyền động. Đối với các hệ thống quan trọng, cần xây dựng quy trình bảo trì và kiểm tra định kỳ để đảm bảo an toàn vận hành lâu dài.

Câu hỏi thường gặp về Va1ve Pipe

1. Va1ve Pipe là gì?
Va1ve Pipe thường được dùng để chỉ van lắp đặt trên hệ thống đường ống nhằm kiểm soát dòng chảy, đóng/mở, điều tiết hoặc ngăn dòng chảy ngược.

2. Va1ve Pipe gồm những loại nào?
Các loại phổ biến gồm van bi, van cổng, van bướm, van cầu, van một chiều và nhiều dòng van chuyên dụng khác.

3. Làm sao chọn Va1ve Pipe đúng kích thước?
Cần căn cứ vào DN/NPS của đường ống, kiểu kết nối, áp suất và điều kiện vận hành thực tế.

4. Va1ve Pipe bằng inox có tốt không?
Inox có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường, nhưng cần chọn đúng mác inox và kiểm tra khả năng tương thích với môi chất.

5. Có thể dùng một loại Va1ve Pipe cho mọi hệ thống không?
Không. Loại van cần được lựa chọn dựa trên môi chất, áp suất, nhiệt độ, kích thước đường ống và chức năng cần thực hiện.

Valve Pipe Lựa chọn đúng giúp hệ thống vận hành ổn định

Va1ve Pipe đóng vai trò kiểm soát dòng chảy trong hầu hết các hệ thống đường ống, từ cấp thoát nước, công nghiệp, HVAC cho đến hệ thống hơi. Với nhiều loại van khác nhau như van bi, van cổng, van bướm, van cầu hay van một chiều, mỗi loại đều có đặc tính và ứng dụng riêng biệt.

Điều quan trọng nhất khi lựa chọn van là dựa trên điều kiện vận hành thực tế thay vì chỉ dựa vào kích thước hoặc giá thành. Năm yếu tố cần ghi nhớ khi chọn Va1ve Pipe là: môi chất – DN – áp suất – nhiệt độ – kiểu kết nối.

Trước khi mua van cho hệ thống của mình, hãy xác định rõ các thông số kỹ thuật nói trên. Nếu còn băn khoăn, đừng ngần ngại liên hệ với đơn vị cung cấp uy tín để được tư vấn loại van phù hợp nhất với nhu cầu sử dụng thực tế.
