Sự khác biệt giữa Auto Air Valves dùng cho nước sạch và nước thải

Trong mọi hệ thống đường ống áp lực, khí luôn là "kẻ thù thầm lặng". Khí tích tụ tại các điểm cao làm giảm tiết diện dòng chảy, gây tổn thất áp, tạo búa nước, làm sai lệch đồng hồ đo lưu lượng và đẩy nhanh quá trình ăn mòn. Van xả khí tự động (Auto Air Valve) ra đời để giải quyết vấn đề này. Tuy nhiên, không phải loại van xả khí nào cũng dùng được cho mọi môi trường. Một chiếc van thiết kế cho nước sạch nếu lắp lên đường ống nước thải sẽ nhanh chóng bị tắc nghẽn, kẹt phao và mất tác dụng. Bài viết này phân tích chi tiết sự khác biệt giữa hai dòng van để giúp bạn lựa chọn đúng ngay từ đầu.

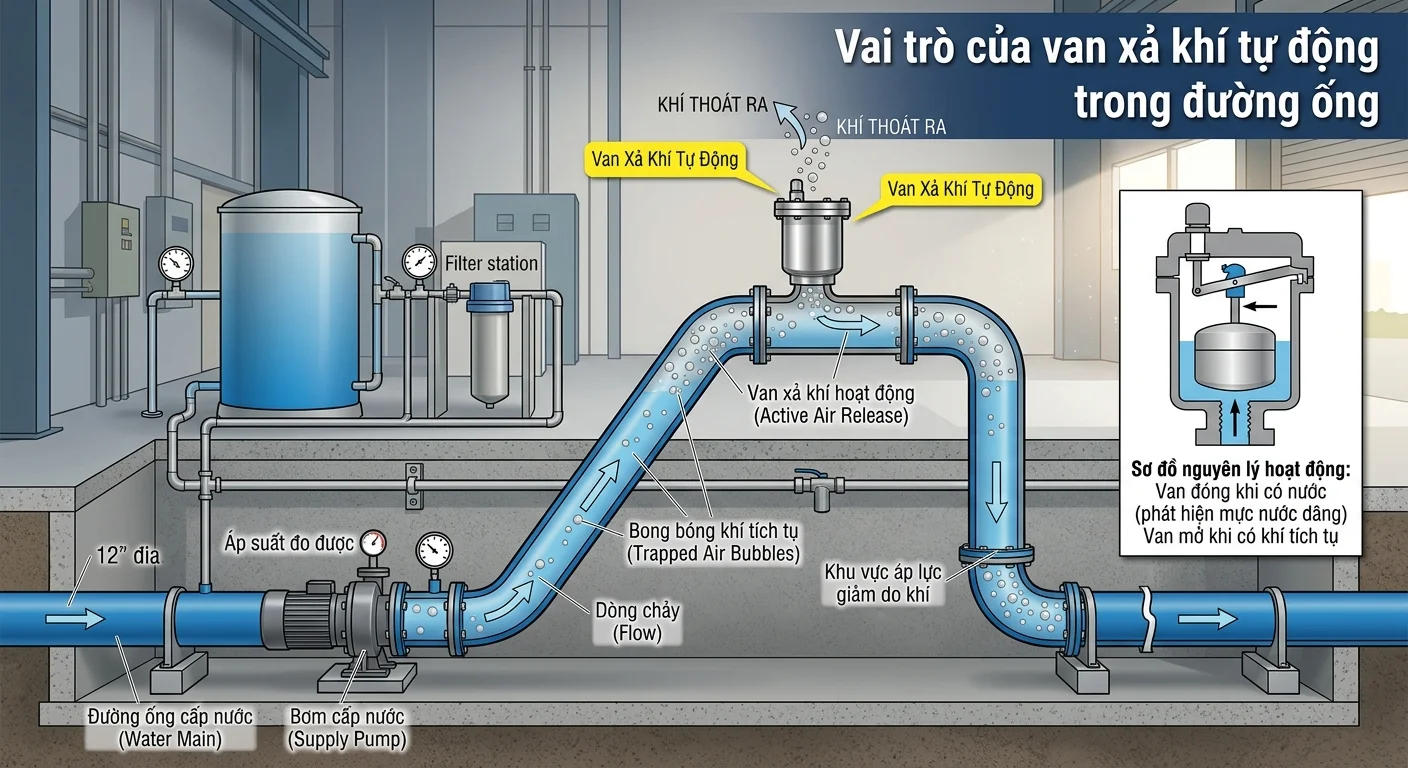

Vai trò của van xả khí tự động trong đường ống (Auto Air Valves)

Van xả khí tự động thường được lắp tại các vị trí cao của tuyến ống, sau trạm bơm, trước và sau các đoạn đổi độ dốc, hoặc trên các đoạn ống dài nằm ngang. Nhiệm vụ chính của van gồm:

• Xả khí tích tụ khi hệ thống đang vận hành dưới áp lực (chức năng air release).

• Xả khí với lưu lượng lớn khi bơm hoặc nạp đầy đường ống (chức năng air/vacuum, có ở van kết hợp).

• Hút khí vào đường ống khi xả cạn hoặc khi xảy ra áp suất âm, nhằm tránh móp ống và hiện tượng chân không.

Nguyên lý chung của cả hai dòng van đều dựa vào phao. Khi trong thân van có khí, mực chất lỏng hạ xuống, phao rơi theo và mở lỗ xả. Khi chất lỏng dâng lên, phao nổi và đóng kín lỗ xả. Điểm khác biệt nằm ở cách thiết kế để cơ cấu này hoạt động bền bỉ trong từng loại môi trường.

Van xả khí cho nước sạch

Ứng dụng. Loại van này dùng cho nước cấp sinh hoạt, nước uống, nước tưới tiêu, nước làm mát, nước tuần hoàn và các hệ thống cấp nước đã qua xử lý.

Đặc điểm cấu tạo. Vì nước sạch ít chứa cặn bẩn, rác hay chất rắn lơ lửng nên van được thiết kế gọn nhẹ:

• Thân van ngắn, kích thước nhỏ, buồng chứa phao có thể sát với mặt nước trong ống.

• Lỗ xả khí nhỏ, cơ cấu đòn bẩy và phao đơn giản, độ nhạy cao.

• Phao thường làm bằng nhựa kỹ thuật (PP, ABS) hoặc inox, nhẹ và bền.

• Không có cổng xả rửa (flushing), bởi nước sạch hầu như không để lại cặn bám trên cơ cấu.

Nguyên lý làm việc. Phao nổi trực tiếp trên mặt nước sạch để đóng, mở lỗ xả. Do môi trường ít tạp chất nên các chi tiết chuyển động luôn trượt êm, độ kín khít cao và gần như không cần bảo dưỡng trong nhiều năm.

Vật liệu thường gặp. Thân bằng gang cầu phủ epoxy, gang xám, đồng hoặc inox (với van nhỏ); ruột van inox 304 hoặc nhựa; gioăng EPDM hoặc NBR. Với nước uống, vật liệu và lớp sơn phủ cần đạt chứng nhận tiếp xúc nước sạch theo quy định hiện hành.

Van xả khí cho nước thải

Ứng dụng. Van dùng cho mạng lưới nước thải đô thị, nước thải công nghiệp, trạm bơm nước thải, đường ống chuyển bùn và các hệ thống khai thác mỏ chứa rác, bùn hoặc hóa chất.

Đặc điểm cấu tạo. Nước thải chứa chất rắn lơ lửng, dầu mỡ, sợi, bùn và có thể sinh ra khí ăn mòn như H₂S. Vì vậy, van phải được thiết kế khác hẳn:

• Thân van kéo dài (elongated body): tạo khoảng cách lớn giữa mặt nước thải và cơ cấu phao, đòn bẩy. Khi mực nước dâng lên trong thân van, phần lớn chất bẩn vẫn nằm xa cơ cấu chuyển động.

• Buồng ngăn cách: thiết kế đặc biệt giữ cho nước thải và chất rắn không bám hoặc tiếp xúc trực tiếp với cơ cấu chuyển động của van, tránh kẹt phao và bám cặn gây tắc nghẽn.

• Lỗ xả lớn hơn hoặc thiết kế chống rác: lỗ xả có tiết diện rộng hơn, ít bị bít bởi rác, sợi hay dầu mỡ đông đặc.

• Cổng xả rửa ngược (backflush/flushing): cho phép nối nước sạch hoặc dùng vòi áp lực để rửa buồng van định kỳ, loại bỏ cặn bám mà không cần tháo van ra khỏi đường ống.

• Phao và đòn bẩy bền hóa chất: thường dùng inox 316, PP hoặc vật liệu chống ăn mòn, hình dạng phao trơn để hạn chế bám bẩn.

Khả năng xử lý khí đặc thù. Quá trình phân hủy kỵ khí trong nước thải sinh ra khí như H₂S và methane. Các khí này vừa ăn mòn vừa có nguy cơ cháy nổ, nên thiết kế van cần đảm bảo thoát khí ổn định, vật liệu chịu ăn mòn và vị trí lắp đặt thông thoáng.

Vật liệu thường gặp. Thân gang cầu phủ epoxy dày hoặc phủ nhựa chuyên dụng; ruột van inox 316 hoặc nhựa kỹ thuật; gioăng EPDM, NBR hoặc vật liệu phù hợp hóa chất trong nước thải.

Bảng so sánh nhanh

Điều gì xảy ra nếu dùng sai loại van? (Auto Air Valves)

Dùng van nước sạch cho nước thải. Đây là sai lầm phổ biến nhất. Cặn bẩn và dầu mỡ nhanh chóng bám vào phao và lỗ xả. Phao kẹt ở vị trí đóng thì khí không thoát được, kẹt ở vị trí mở thì van rò rỉ nước thải ra ngoài, gây mùi hôi, ô nhiễm khu vực xung quanh. Cuối cùng van mất chức năng và phải thay thế sớm, chi phí lớn hơn nhiều so với việc chọn đúng van ban đầu.

Dùng van nước thải cho nước sạch. Cách này không gây hỏng hóc nhưng lãng phí. Van có thân lớn, giá cao và nhiều chi tiết không cần thiết. Bên cạnh đó, lỗ xả lớn hơn có thể làm giảm độ nhạy khi xả lượng khí nhỏ ở áp suất cao.

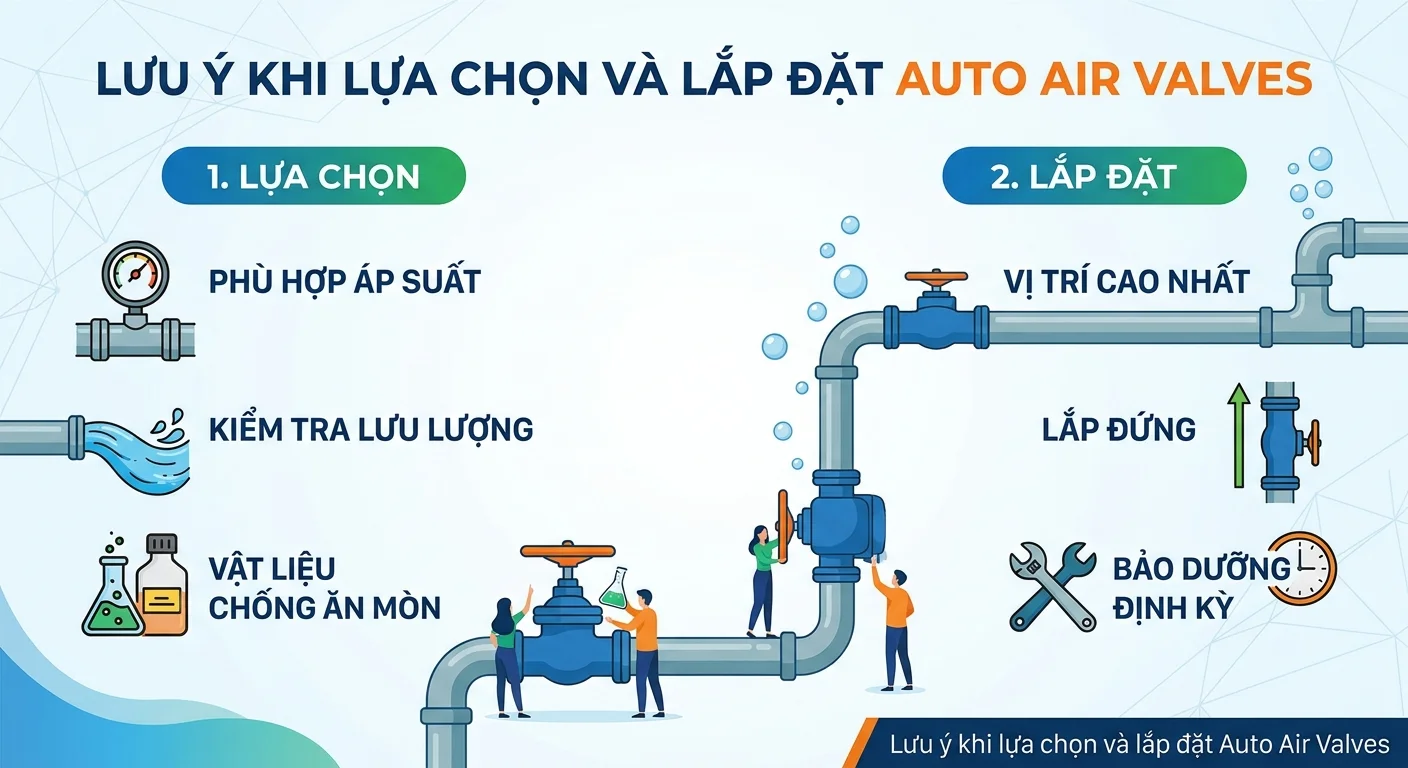

Lưu ý khi lựa chọn và lắp đặt Auto Air Valves

Chọn van. Cần xác định rõ môi chất (nước sạch, nước thải thô, nước thải đã qua xử lý sơ bộ, bùn), áp suất làm việc (PN10, PN16, PN25), kích thước (DN) và loại chức năng (xả khí liên tục, xả khí lưu lượng lớn hay van kết hợp). Nên tham khảo tiêu chuẩn của nhà sản xuất và các tiêu chuẩn kỹ thuật phổ biến như AWWA C512 cho van xả khí trong hệ thống cấp thoát nước. Hãy yêu cầu nhà cung cấp cung cấp thông số kỹ thuật và chứng nhận vật liệu rõ ràng.

Lắp đặt.

• Đặt van tại các điểm cao cục bộ của tuyến ống và sau các đoạn thay đổi độ dốc.

• Luôn lắp van chặn (van bi hoặc van cổng) bên dưới van xả khí để thuận tiện bảo trì mà không phải dừng hệ thống.

• Với nước thải, nên bố trí hố van hoặc buồng van có thông gió tốt, tránh tích tụ khí độc và khí dễ cháy.

• Kết nối đường thoát khí về nơi an toàn, xử lý mùi nếu cần thiết.

Bảo dưỡng. Van nước sạch chỉ cần kiểm tra định kỳ, thường theo chu kỳ vài tháng đến một năm. Van nước thải nên được rửa ngược theo lịch (thường hàng tháng hoặc theo đặc tính nước thải thực tế), kiểm tra phao, đòn bẩy, gioăng và lớp sơn phủ để kịp thời thay thế.

Kết luận

Về nguyên lý, van xả khí cho nước sạch và nước thải giống nhau. Điểm khác biệt cốt lõi nằm ở thiết kế cấu tạo nhằm chống tắc nghẽn và ngăn chất bẩn tiếp xúc trực tiếp với cơ cấu van: thân kéo dài, buồng ngăn cách, lỗ xả lớn, cổng xả rửa và vật liệu chống ăn mòn. Van nước sạch ưu tiên sự gọn nhẹ, nhạy và kinh tế, còn van nước thải ưu tiên độ bền, khả năng tự làm sạch và vận hành ổn định trong môi trường khắc nghiệt.

Chọn đúng loại van ngay từ giai đoạn thiết kế giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ đường ống. Nếu bạn đang chọn van cho một dự án cụ thể, hãy xác định rõ môi chất, áp suất, kích thước và điều kiện lắp đặt để được tư vấn chính xác nhất.
