Mechanical Flow Meter Là Gì? Giải Pháp Đo Lưu Lượng Cơ Học Cho Hệ Thống Đường Ống

Vì sao cần mechanical flow meter trong hệ thống?

Trong hệ thống cấp nước, xử lý nước, dầu hoặc đường ống công nghiệp, việc biết chính xác lượng chất lỏng đang chảy qua đường ống là yếu tố then chốt để vận hành hiệu quả. Nếu không có thiết bị đo phù hợp, người vận hành sẽ khó kiểm soát lưu lượng thực tế và dễ đưa ra quyết định sai lệch.

Không phải hệ thống nào cũng cần thiết bị điện tử phức tạp. Nhiều ứng dụng chỉ cần một thiết bị đo có cơ cấu cơ học, dễ quan sát và vận hành đơn giản — đây chính là nhóm nhu cầu mà Thiết bị đo lưu lượng có thể đáp ứng tốt.

Bài viết sau sẽ giúp bạn hiểu rõ khái niệm, nguyên lý hoạt động, các loại Thiết bị đo lưu lượng phổ biến — bao gồm cả oval gear flow meter — cùng thông số kỹ thuật và cách lựa chọn phù hợp cho từng hệ thống.

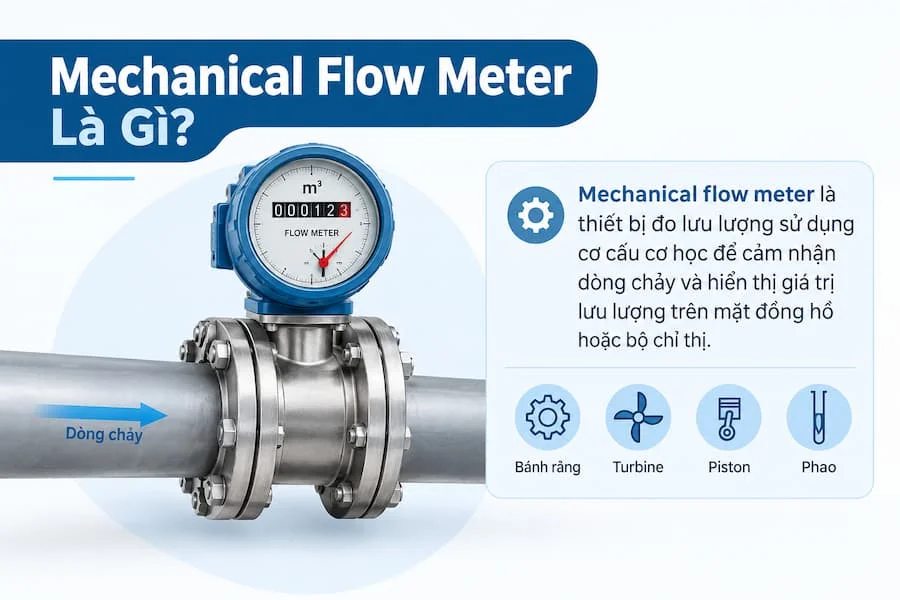

Mechanical Flow Meter Là Gì?

Mechanical flow meter là thiết bị đo lưu lượng sử dụng cơ cấu cơ học để cảm nhận dòng chảy và chuyển chuyển động của bộ phận đo thành giá trị lưu lượng hiển thị trên mặt đồng hồ hoặc bộ chỉ thị. Tùy thiết kế, thiết bị có thể sử dụng bánh răng, cánh quạt, piston hoặc cơ cấu chuyển động khác để đo lượng chất lỏng đi qua đường ống.

Từ "mechanical" ở đây nhấn mạnh cơ chế đo dựa trên chuyển động vật lý, khác với các thiết bị dùng cảm biến điện tử. Do đó, Thiết bị đo lưu lượng thường được gọi là nhóm lưu lượng kế cơ học, với mục đích chính là đo thể tích hoặc lưu lượng của môi chất đang chảy qua đường ống.

Về cấu trúc tổng quát, thiết bị gồm các thành phần cơ bản: thân đồng hồ, bộ phận cảm biến/cơ cấu đo, cơ cấu truyền động, bộ chỉ thị và kết nối đường ống. Điểm khác biệt lớn nhất so với thiết bị đo lưu lượng điện tử nằm ở việc Thiết bị đo lưu lượng không phụ thuộc vào mạch điện tử để tạo ra giá trị hiển thị.

Nguyên Lý Hoạt Động Của Thiết bị đo lưu lượng

Nguyên lý chung của Thiết bị đo lưu lượng có thể tóm gọn theo trình tự: dòng chất lỏng đi qua thân thiết bị, lực hoặc chuyển động của dòng chảy tác động lên bộ phận đo, bộ phận đo chuyển động theo lưu lượng thực tế. Chuyển động này sau đó được truyền tới cơ cấu hiển thị để người vận hành đọc giá trị lưu lượng trên đồng hồ.

Logic vận hành khá trực quan: lưu lượng tăng → tốc độ/chuyển động của cơ cấu đo tăng; lưu lượng giảm → chuyển động giảm theo. Chính nhờ mối quan hệ tỷ lệ này, chuyển động cơ học có thể được quy đổi thành giá trị lưu lượng chính xác. Một số thiết kế còn tích hợp cơ cấu ghi nhận tổng lưu lượng theo thời gian.

Tuy nhiên, cần lưu ý rằng nguyên lý cụ thể phụ thuộc vào loại Thiết bị đo lưu lượng đang sử dụng. Đồng hồ dạng turbine, oval gear, piston hay variable-area đều có cơ chế đo khác nhau, dù cùng dựa trên nền tảng chuyển động cơ học.

Cấu Tạo Thiết bị đo lưu lượng Gồm Những Bộ Phận Nào?

Thân đồng hồ chứa cơ cấu đo bên trong và kết nối trực tiếp với đường ống, đóng vai trò khung chịu lực chính của toàn bộ thiết bị.

Bộ phận cảm nhận dòng chảy có thể là rotor, turbine, bánh răng hoặc piston tùy thiết kế — đây là bộ phận quyết định trực tiếp đến đặc tính đo và độ chính xác của thiết bị.

Cơ cấu truyền động có nhiệm vụ truyền chuyển động từ bộ phận đo tới bộ chỉ thị, đảm bảo giá trị đo được phản ánh chính xác lên mặt hiển thị.

Mặt hiển thị cho phép hiển thị lưu lượng tức thời hoặc tổng lưu lượng tùy thiết kế của từng model, còn đầu kết nối có thể là ren, mặt bích hoặc kiểu kết nối khác tùy theo yêu cầu lắp đặt của hệ thống.

Hiểu rõ cấu tạo giúp người dùng dễ dàng nhận biết dấu hiệu xuống cấp của từng bộ phận, từ đó có kế hoạch bảo trì kịp thời trước khi ảnh hưởng đến độ chính xác của phép đo.

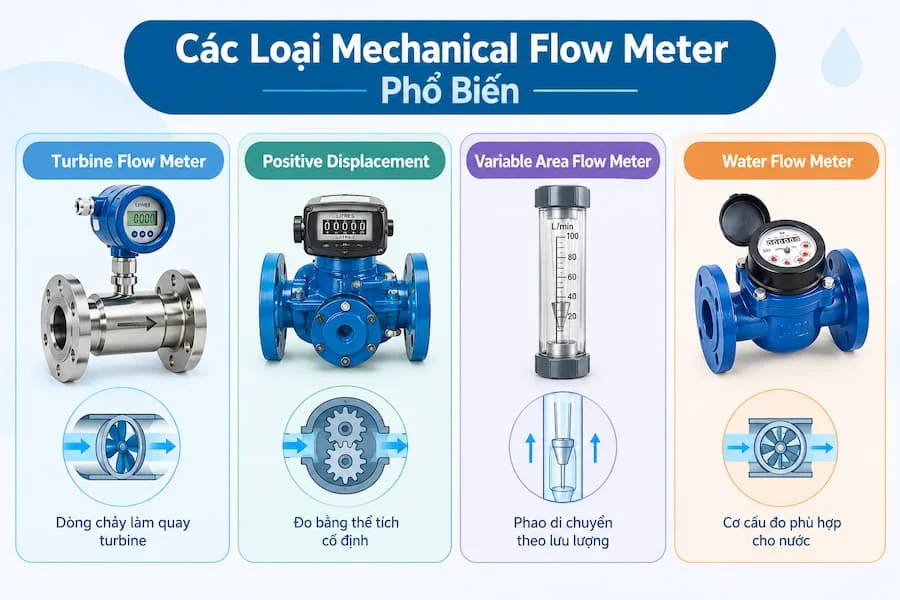

Các Loại Thiết bị đo lưu lượng Phổ Biến

Mechanical Turbine Flow Meter hoạt động dựa trên nguyên lý dòng chảy làm quay turbine/rotor, phù hợp với các môi chất tương đối sạch. Khi lựa chọn loại này, cần đặc biệt quan tâm đến dải lưu lượng và độ sạch của môi chất.

Positive Displacement Flow Meter là nhóm quan trọng, bao gồm oval gear flow meter, gear flow meter và piston flow meter. Đặc điểm chung của nhóm này là đo dựa trên việc chia dòng chất lỏng thành các thể tích xác định — trong đó oval gear flow meter sử dụng cặp bánh răng hình oval quay theo dòng chảy, thường được đánh giá cao về độ chính xác với chất lỏng có độ nhớt nhất định.

Variable Area Flow Meter thường gặp ở dạng rotameter, với phao chuyển động trong ống đo. Vị trí của phao tương ứng trực tiếp với lưu lượng đang đo, cho phép đọc giá trị một cách trực quan.

Mechanical Water Flow Meter được sử dụng phổ biến trong hệ thống nước, có thể dùng cơ cấu cánh quạt hoặc cơ cấu đo thể tích tùy model.

Cần nhấn mạnh rằng Thiết bị đo lưu lượng là một nhóm thiết bị đa dạng, không nhất thiết chỉ có một cấu tạo duy nhất — việc chọn đúng loại phụ thuộc hoàn toàn vào đặc điểm môi chất và điều kiện vận hành cụ thể.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Thiết bị đo lưu lượng

Không nên chọn đồng hồ chỉ dựa vào DN đường ống. Đây là sai lầm phổ biến khiến nhiều thiết bị đo sai lệch ngay từ đầu. Cần đồng thời kiểm tra lưu lượng thực tế, loại môi chất, áp suất, nhiệt độ và dải đo phù hợp với điều kiện vận hành của hệ thống.

Mechanical Flow Meter Khác Gì Với Flow Meter Điện Tử?

Không nên kết luận loại nào "tốt hơn" một cách tuyệt đối. Việc lựa chọn giữa hai nhóm thiết bị này phụ thuộc vào môi chất, yêu cầu độ chính xác, mức độ tự động hóa của hệ thống, điều kiện lắp đặt thực tế và ngân sách đầu tư. Với hệ thống cần quan sát lưu lượng trực tiếp mà không đòi hỏi tích hợp tín hiệu phức tạp, Thiết bị đo lưu lượng vẫn là lựa chọn hợp lý và tiết kiệm chi phí hơn.

Vì Sao Kết Quả Đo Thiết bị đo lưu lượng Có Thể Sai Lệch?

Kết quả đo của Thiết bị đo lưu lượng có thể bị sai lệch bởi nhiều nguyên nhân: chọn sai dải lưu lượng ngay từ khâu lựa chọn thiết bị, môi chất có tạp chất làm ảnh hưởng đến cơ cấu chuyển động, hoặc lắp đặt sai chiều dòng chảy.

Ngoài ra, việc không đáp ứng yêu cầu đoạn ống thẳng nếu model yêu cầu, áp suất hoặc nhiệt độ vượt giới hạn thiết kế, cơ cấu đo bị mài mòn theo thời gian, lưu lượng thực tế quá thấp hoặc quá cao so với dải đo, và không bảo trì định kỳ đều là những nguyên nhân phổ biến gây sai số.

Ví dụ điển hình: nếu dòng chảy chứa nhiều cặn, bộ phận quay hoặc chuyển động của oval gear flow meter hay turbine flow meter có thể bị cản trở, dẫn tới sai số đo đáng kể. Đây là lý do vì sao việc đánh giá đúng đặc tính môi chất trước khi chọn thiết bị lại quan trọng đến vậy.

Xem thêm: van bi, van nước một chiều, van cửa,…

Thiết bị đo lưu lượng Được Sử Dụng Ở Đâu?

Thiết bị đo lưu lượng được ứng dụng rộng rãi trong hệ thống cấp nước, đường ống nước công nghiệp, hệ thống xử lý nước, đo dầu và các chất lỏng phù hợp với từng model, hệ thống phân phối chất lỏng, kiểm soát lượng chất lỏng sử dụng trong sản xuất, cũng như các hệ thống cần quan sát lưu lượng trực tiếp tại đường ống.

Việc lựa chọn nên phân tích theo môi trường sử dụng cụ thể. Với nước, nên ưu tiên model được thiết kế chuyên dụng, đồng thời kiểm tra kỹ vật liệu và dải đo phù hợp. Với dầu hoặc chất lỏng có độ nhớt cao, cần xem xét liệu loại positive displacement flow meter — như oval gear flow meter — có phù hợp hay không, vì nhóm này thường xử lý tốt các môi chất nhớt. Với môi chất có cặn, cần kiểm tra kỹ khả năng chịu tạp chất của cơ cấu đo trước khi quyết định lựa chọn.

Khi Nào Nên Sử Dụng Thiết bị đo lưu lượng?

Thiết bị đo lưu lượng phù hợp khi hệ thống cần đọc lưu lượng trực tiếp mà không yêu cầu kết nối điều khiển phức tạp, khi người vận hành muốn thiết bị có kết cấu tương đối trực quan, hoặc khi hệ thống cần một giải pháp đo lưu lượng cơ học đáng tin cậy.

Ngược lại, không nên lựa chọn chỉ dựa vào giá thành, kích thước đường ống, hay hình dáng bên ngoài của thiết bị. Quyết định đúng đắn cần đối chiếu đầy đủ các yếu tố: flow range, medium, pressure, temperature, connection và accuracy — thiếu bất kỳ yếu tố nào cũng có thể dẫn đến việc chọn sai thiết bị và phải thay thế sớm.

Những Sai Lầm Thường Gặp Khi Chọn Thiết bị đo lưu lượng

Một số lỗi phổ biến cần tránh khi lựa chọn Thiết bị đo lưu lượng:

• Chọn đồng hồ theo DN mà bỏ qua lưu lượng thực tế của hệ thống

• Không kiểm tra kỹ loại môi chất cần đo

• Bỏ qua yếu tố áp suất và nhiệt độ vận hành

• Lắp ngược chiều dòng chảy so với thiết kế

• Không kiểm tra yêu cầu lắp đặt và bảo trì của từng model cụ thể

Bạn đang cần chọn Thiết bị đo lưu lượng cho đường ống DN cụ thể? Hãy cung cấp DN, lưu lượng, môi chất và áp suất làm việc để được tư vấn model phù hợp, bao gồm cả các dòng oval gear flow meter chuyên dụng cho chất lỏng nhớt.

Checklist Chọn Thiết bị đo lưu lượng Phù Hợp

Quy trình lựa chọn nên thực hiện theo 6 bước:

1. Xác định môi chất – nước, dầu, hóa chất hay chất lỏng có cặn

2. Xác định lưu lượng – lưu lượng nhỏ nhất, bình thường và lớn nhất

3. Xác định kích thước đường ống – DN/pipe size và kiểu kết nối

4. Kiểm tra điều kiện làm việc – áp suất, nhiệt độ, độ nhớt, tính chất hóa học

5. Chọn kiểu flow meter – đối chiếu giữa turbine, positive displacement (oval gear, piston), variable area hoặc các thiết kế cơ học khác

6. Kiểm tra thông số nhà sản xuất – accuracy, flow range, pressure rating, material, installation requirement

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Khi lắp đặt Thiết bị đo lưu lượng, cần xác định đúng chiều dòng chảy và lắp đúng hướng theo tài liệu kỹ thuật của nhà sản xuất, đảm bảo kích thước kết nối phù hợp với đường ống hiện có.

Đồng thời, cần tránh điều kiện dòng chảy gây rung hoặc xung động quá mức, kiểm tra rò rỉ ngay sau khi lắp đặt, và không để thiết bị hoạt động vượt quá giới hạn kỹ thuật đã công bố. Việc vệ sinh và bảo trì cần thực hiện theo điều kiện thực tế của hệ thống, đồng thời theo dõi sát sao sự thay đổi bất thường của chỉ số hiển thị để phát hiện sớm dấu hiệu sai lệch.

Câu Hỏi Thường Gặp Về Thiết bị đo lưu lượng

1. Mechanical flow meter là gì?

Là thiết bị đo lưu lượng sử dụng cơ cấu cơ học để cảm nhận dòng chảy và hiển thị giá trị lưu lượng

2. Thiết bị đo lưu lượng có cần điện không?

Tùy thiết kế. Nhiều loại có thể hiển thị bằng cơ cấu cơ học và không cần nguồn điện bên ngoài, trong khi một số model có thể tích hợp bộ phát tín hiệu hoặc chức năng điện tử.

3. Thiết bị đo lưu lượng dùng được cho nước không?

Có. Nhiều loại được thiết kế chuyên dụng cho nước, nhưng cần lựa chọn đúng model dựa trên lưu lượng, kích thước đường ống, áp suất, nhiệt độ và chất lượng nước.

4. Làm sao chọn đúng Thiết bị đo lưu lượng?

Cần xác định ít nhất môi chất, lưu lượng min/max, DN đường ống, áp suất, nhiệt độ, kiểu kết nối và yêu cầu độ chính xác.

5. Thiết bị đo lưu lượng khác gì flow meter điện tử?

Mechanical flow meter sử dụng cơ cấu cơ học để cảm nhận dòng chảy, trong khi flow meter điện tử thường sử dụng cảm biến và mạch điện tử để đo, hiển thị hoặc truyền tín hiệu.

Mechanical Flow Meter – Giải Pháp Đo Lưu Lượng Cơ Học Đáng Tin Cậy

Mechanical flow meter là nhóm thiết bị đo lưu lượng dựa trên cơ cấu cơ học, phù hợp với nhiều hệ thống không yêu cầu giải pháp điện tử phức tạp. Với nhiều nguyên lý và thiết kế khác nhau — từ turbine, oval gear flow meter, piston đến variable area — việc lựa chọn cần dựa chặt chẽ vào môi chất và điều kiện vận hành thực tế của hệ thống.

Các thông số quan trọng cần kiểm tra kỹ trước khi quyết định gồm flow range, DN, accuracy, pressure, temperature, material và connection — bỏ qua bất kỳ yếu tố nào cũng có thể khiến thiết bị đo sai lệch, gây ảnh hưởng đến hiệu quả vận hành của toàn hệ thống.

Nếu bạn đang tìm mechanical flow meter hoặc oval gear flow meter chính hãng, đúng thông số kỹ thuật cho hệ thống nước, dầu hay hóa chất, hãy liên hệ ngay để được tư vấn model phù hợp nhất.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về mechanical flow meter!
