1 2 Inch Ball Valve Là Gì? Thông Số, Phân Loại Và Ứng Dụng

1 2 Inch Ball Valve – lựa chọn nhỏ gọn cho nhiều hệ thống đường ống

Trong quá trình thi công hoặc bảo trì hệ thống đường ống, có một tình huống rất quen thuộc: cần lắp một loại van có khả năng đóng/mở nhanh, kích thước nhỏ gọn, nhưng vẫn phải đảm bảo độ kín tốt để tránh rò rỉ. Đây chính là lúc 1 2 Inch Ba1l Valve hay còn gọi là van bi 1/2 inch trở thành lựa chọn được nhắc đến nhiều nhất.

Loại van này xuất hiện phổ biến trong hệ thống cấp nước dân dụng, đường ống khí nén, dầu và nhiều môi chất khác, nhờ kích thước nhỏ nhưng khả năng vận hành linh hoạt. Tuy nhiên, một vấn đề rất thường gặp khi mua van là sự nhầm lẫn giữa "1/2 inch", "DN15" và các kích thước ren tương ứng. Nhiều người chỉ nhìn vào con số 1/2 inch mà bỏ qua việc kiểm tra tiêu chuẩn ren, khiến van không lắp vừa với đường ống hoặc phụ kiện đã có.

Để chọn đúng van, bạn cần hiểu rõ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật và kiểu kết nối của 1 2 Inch Ball Valve. Toàn bộ những nội dung này sẽ được trình bày chi tiết trong bài viết dưới đây.

1 2 Inch Ball Valve là gì?

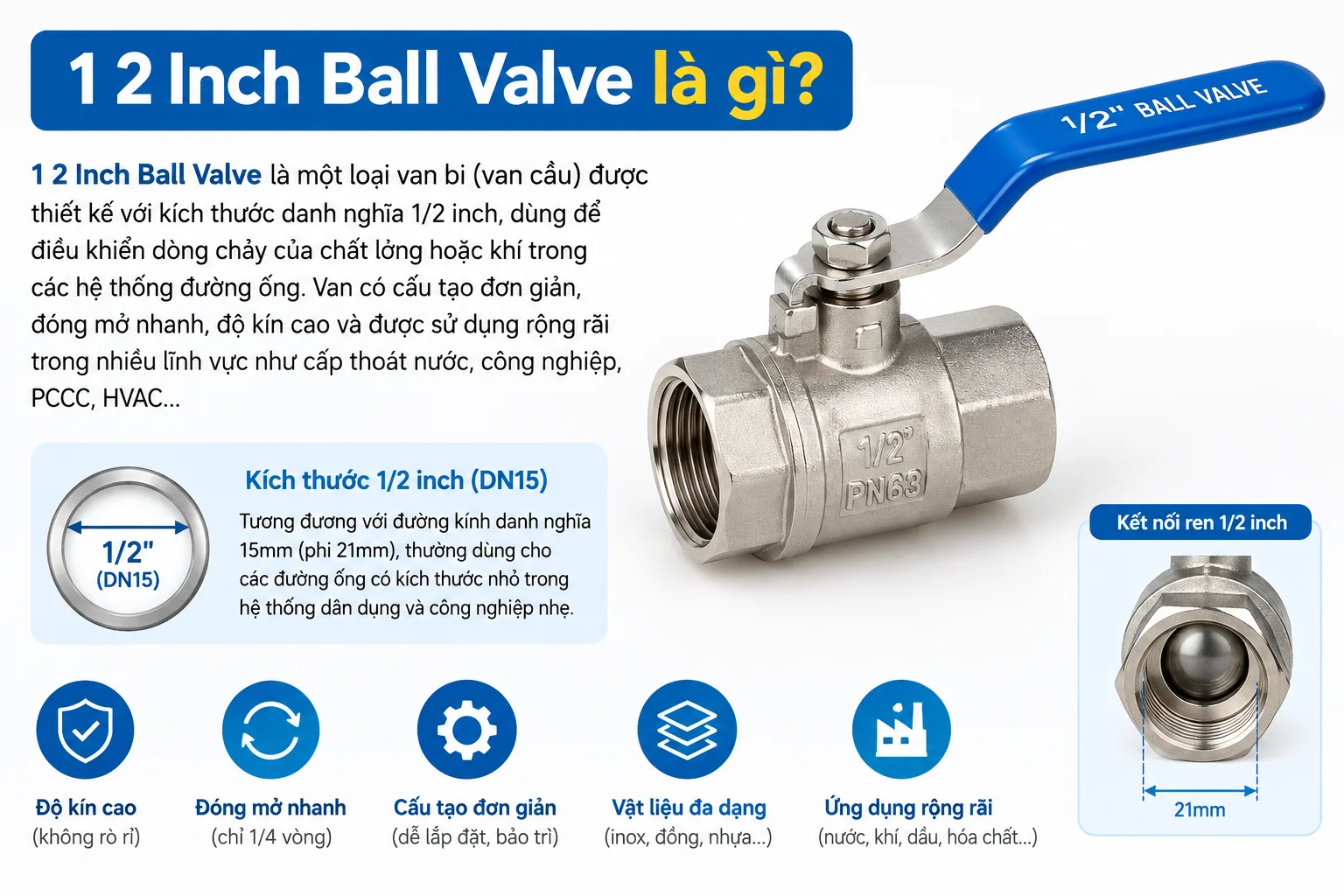

1 2 Inch Ball Valve là van bi có kích thước danh nghĩa 1/2 inch, sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy. Khi tay gạt xoay bi 90°, lỗ trên bi có thể mở thẳng theo hướng dòng chảy để van mở, hoặc xoay vuông góc để chặn hoàn toàn dòng chảy và đóng van.

Cụm từ "1 2 Inch" ở đây thường được hiểu là 1/2 inch – một trong những kích thước van bi phổ biến nhất cho đường ống nhỏ. Trong nhiều tài liệu kỹ thuật, kích thước này thường được quy đổi tham khảo sang DN15 theo hệ thống đường ống.

Tuy vậy, cần phân biệt rõ bốn khái niệm dễ gây nhầm lẫn:

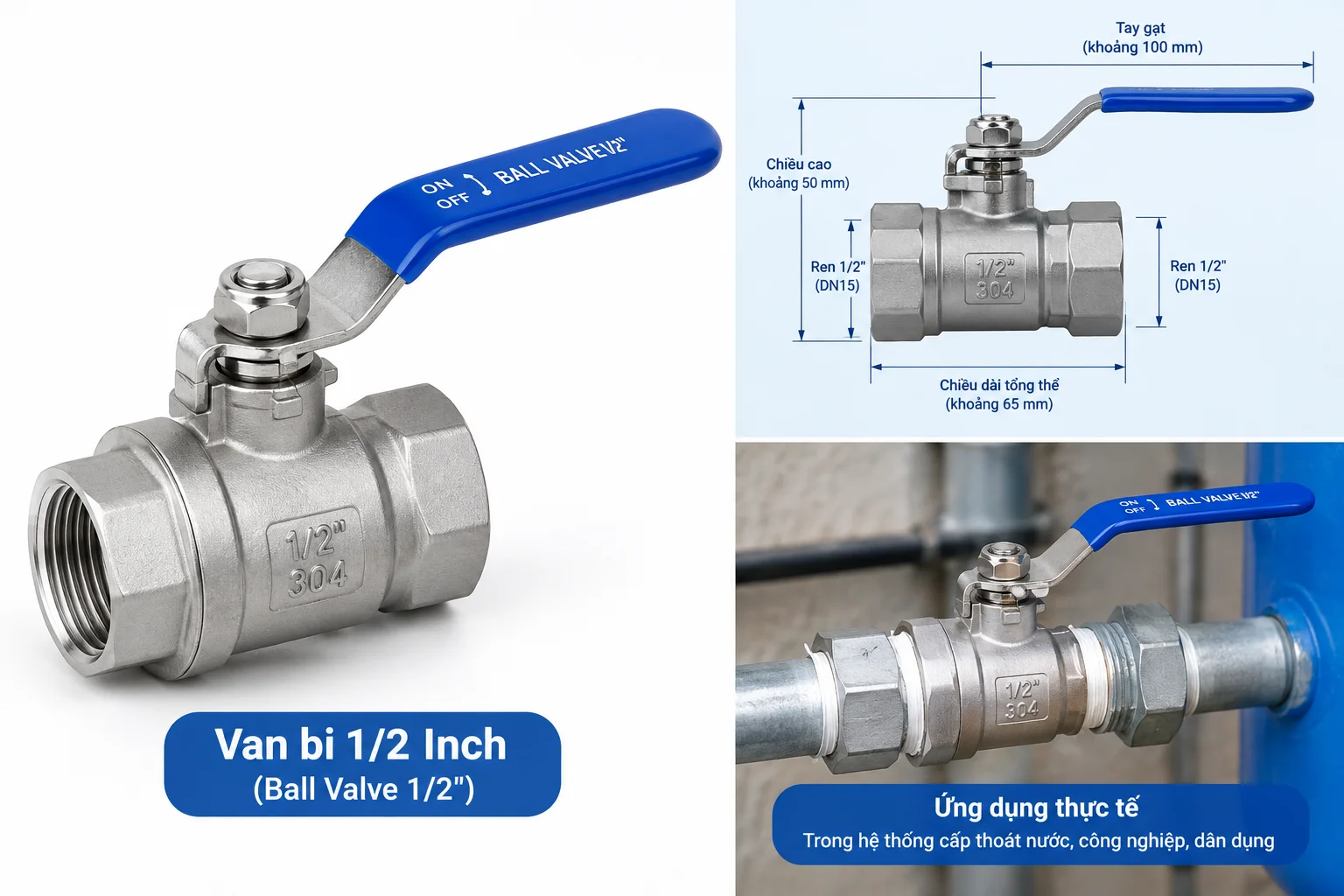

• Kích thước danh nghĩa – con số thể hiện quy cách chung của van (ví dụ 1/2 inch).

• Đường kính ngoài ống – kích thước thực tế của ống lắp với van.

• Kích thước ren – tiêu chuẩn ren dùng để kết nối van với đường ống.

• Đường kính lỗ van – kích thước lỗ thông dòng bên trong bi van.

Đây là lý do vì sao không nên chỉ dựa vào chữ "1/2 inch" khi mua van bi 1/2 inch. Trước khi lắp đặt, bạn nên kiểm tra kỹ tiêu chuẩn ren và kiểu kết nối để đảm bảo van tương thích hoàn toàn với hệ thống hiện có.

Cấu tạo và nguyên lý hoạt động của 1 2 Inch Ball Valve

Cấu tạo cơ bản

Một van bi 1/2 inch thông thường gồm các bộ phận chính:

• Thân van

• Bi van

• Trục van

• Gioăng làm kín

• Tay gạt

• Seat/đệm van

• Đầu kết nối

Nguyên lý hoạt động

Khi người dùng xoay tay gạt, chuyển động này được truyền qua trục van, làm bi van xoay theo. Bên trong bi có một lỗ xuyên tâm, đóng vai trò điều tiết trạng thái đóng/mở của van. Góc xoay phổ biến của loại van này là khoảng 90°. Khi van mở hoàn toàn, lỗ bi thẳng hàng với hướng dòng chảy, cho phép chất lỏng hoặc khí đi qua tương đối trực tiếp, ít bị cản trở.

Tại sao ball valve đóng/mở nhanh và kín tốt?

Sở dĩ van bi có thể đóng/mở gần như tức thời là nhờ cơ chế xoay 90° đơn giản, không cần nhiều vòng quay như một số loại van khác. Đồng thời, thiết kế bi và seat tiếp xúc khít với nhau giúp van bi có khả năng làm kín tốt khi ở trạng thái đóng hoàn toàn.

Tuy nhiên, cũng chính vì thiết kế này mà van bi thông thường không phù hợp để sử dụng như một van điều tiết liên tục, nếu bản thân model đó không được thiết kế riêng cho mục đích điều tiết – vì việc để bi ở vị trí nửa mở trong thời gian dài có thể gây mài mòn không đều.

Các loại 1 2 Inch Ball Va1ve phổ biến

Phân loại theo vật liệu

• Ball Valve inox 304

• Ball Valve inox 316

• Ball Valve đồng

• Ball Valve thép/thép carbon

• Ball Valve nhựa

Phân loại theo kiểu kết nối

• Van bi ren trong

• Van bi ren ngoài

• Van bi ren hai đầu

• Van bi nối ống/hàn hoặc kiểu kết nối đặc biệt tùy thiết kế

Phân loại theo cấu tạo

• 1-piece ball valve

• 2-piece ball valve

• 3-piece ball valve

Phân loại theo cơ cấu vận hành

• Tay gạt

• Điều khiển khí nén

• Điều khiển điện

Điểm quan trọng cần lưu ý là không phải mọi loại van bi 1/2 inch đều phù hợp với cùng một môi trường làm việc. Vật liệu thân van, chất liệu gioăng và kiểu kết nối cần được lựa chọn dựa trên môi chất thực tế và điều kiện vận hành của hệ thống, chứ không chỉ dựa vào kích thước danh nghĩa.

Thông số kỹ thuật cần quan tâm khi chọn 1 2 Inch Ball Valve

Để dễ so sánh giữa các model, bạn có thể tham khảo bảng tổng hợp dưới đây:

Một vài lý do vì sao các thông số này quan trọng:

• Áp suất càng cao không có nghĩa là loại van nào cũng có thể sử dụng được ở mức áp suất đó.

• Nhiệt độ của môi chất ảnh hưởng trực tiếp đến tuổi thọ và độ kín của gioăng.

• Môi chất có tính ăn mòn đòi hỏi vật liệu thân van phải được lựa chọn phù hợp để tránh hư hỏng sớm.

• Tiêu chuẩn ren cần tương thích với đường ống và các phụ kiện đi kèm để tránh rò rỉ tại điểm kết nối.

Cần lưu ý rằng không nên tự đưa ra một mức áp suất hoặc nhiệt độ cố định áp dụng chung cho tất cả các loại 1 2 Inch Ball Va1ve. Thông số chính xác luôn cần được lấy theo catalogue hoặc thông tin kỹ thuật của từng model cụ thể.

So sánh 1 2 Inch Ball Valve với các loại van cùng kích thước

So sánh với Gate Valve

Ball Valve có khả năng đóng/mở nhanh hơn đáng kể so với Gate Valve. Trong khi đó, Gate Valve lại phù hợp hơn với một số hệ thống có yêu cầu riêng về đặc tính dòng chảy và cấu hình lắp đặt. Việc lựa chọn giữa hai loại van này nên dựa trên mục đích sử dụng, không chỉ dựa vào kích thước đường ống.

So sánh với Globe Valve

Globe Valve thường được ưu tiên khi hệ thống cần điều tiết dòng chảy liên ục. Trong khi đó, Ball Valve lại nổi bật hơn ở khả năng đóng/mở nhanh và độ kín cao khi ở trạng thái đóng hoàn toàn.

So sánh với Butterfly Valve

Butterfly Valve thường có cấu hình khác biệt và được sử dụng phổ biến hơn ở các đường ống có kích thước lớn. Với các đường ống nhỏ như 1/2 inch, van bi thường thuận tiện hơn về mặt lắp đặt và vận hành, tuy nhiên lựa chọn cuối cùng vẫn cần dựa vào đặc điểm cụ thể của từng hệ thống.

So sánh 1/2 inch với 3/4 inch và 1 inch

Sự khác biệt cơ bản giữa các kích thước này nằm ở kích thước danh nghĩa. Không nên thay thế trực tiếp một kích thước van bằng kích thước khác nếu hệ thống đã yêu cầu rõ một kích thước cụ thể. Trước khi thay thế, cần kiểm tra kỹ tiêu chuẩn ren, lưu lượng cần thiết và đường kính thực tế của đường ống.

1 2 Inch Ball Va1ve được sử dụng ở đâu?

Các nhóm ứng dụng phổ biến

• Đường ống cấp nước dân dụng

• Hệ thống nước trong nhà

• Đường ống thiết bị

• Hệ thống khí nén

• Hệ thống xử lý nước

• Đường ống dầu hoặc chất lỏng phù hợp với vật liệu van

• Hệ thống máy móc, thiết bị công nghiệp

• Các vị trí cần đóng/mở dòng chảy nhanh

Khi nào nên dùng 1 2 Inch Ball Valve?

• Khi cần đóng/mở dòng chảy nhanh chóng

• Không gian lắp đặt tương đối nhỏ, hạn chế

• Yêu cầu thao tác vận hành đơn giản

• Cần độ kín tốt khi van ở trạng thái đóng

• Môi chất và điều kiện làm việc nằm trong giới hạn cho phép của van

Những sai lầm thường gặp khi sử dụng

• Chỉ nhìn vào kích thước 1/2 inch mà không kiểm tra tiêu chuẩn ren

• Không kiểm tra vật liệu gioăng trước khi lắp đặt

• Sử dụng sai loại van cho môi chất không phù hợp

• Bỏ qua thông số áp suất và nhiệt độ làm việc

• Lắp van không đúng chiều hoặc sai kỹ thuật lắp đặt

• Dùng van bi thông thường để điều tiết dòng chảy liên tục, không đúng mục đích thiết kế

Cách chọn 1 2 Inch Ball Va1ve phù hợp

Dưới đây là checklist 6 bước giúp bạn chọn đúng van bi 1/2 inch cho hệ thống của mình:

Bước 1: Xác định kích thước đường ống
Kiểm tra xem đường ống thực tế có thực sự phù hợp với kết nối 1/2 inch hay không, tránh nhầm lẫn giữa các kích thước danh nghĩa gần nhau.

Bước 2: Xác định môi chất
Nước, khí, dầu hoặc hóa chất đều có đặc tính khác nhau, ảnh hưởng trực tiếp đến việc lựa chọn vật liệu van.

Bước 3: Kiểm tra vật liệu
Cân nhắc giữa đồng, inox, thép hoặc nhựa dựa trên môi trường sử dụng và khả năng chống ăn mòn cần thiết.

Bước 4: Kiểm tra gioăng
Đây là yếu tố đặc biệt quan trọng, nhất là khi hệ thống hoạt động ở nhiệt độ hoặc áp suất cao.

Bước 5: Kiểm tra áp suất và nhiệt độ
Luôn đối chiếu thông số thực tế của hệ thống với catalogue kỹ thuật của model van cụ thể.

Bước 6: Kiểm tra kiểu kết nối
Xác định rõ van sử dụng ren trong, ren ngoài hay một kiểu kết nối khác để đảm bảo lắp đặt chính xác.

Lưu ý khi lắp đặt và sử dụng 1 2 Inch Ball Valve

Trước khi lắp

• Làm sạch đường ống trước khi lắp van

• Kiểm tra ren và các phụ kiện đi kèm

• Kiểm tra van có bị nứt, móp hoặc hư hỏng hay không

• Đối chiếu lại model và thông số kỹ thuật với yêu cầu thực tế

Khi lắp

• Không siết van quá lực để tránh nứt vỡ hoặc biến dạng

• Sử dụng vật liệu làm kín phù hợp với loại ren đang sử dụng

• Hạn chế để lực cơ học từ đường ống tác động trực tiếp lên thân van

• Đảm bảo tay gạt có đủ không gian thao tác khi vận hành

Sau khi lắp

• Kiểm tra kỹ các điểm có nguy cơ rò rỉ

• Vận hành thử để đảm bảo van hoạt động trơn tru

• Kiểm tra khả năng đóng/mở hoàn toàn của van

• Theo dõi định kỳ vị trí kết nối trong suốt quá trình vận hành

Câu hỏi thường gặp về 1 2 Inch Ball Va1ve

1. 1 2 Inch Ball Va1ve là gì?
Đây là cách gọi của van bi có kích thước 1/2 inch, thường được sử dụng trong các đường ống nhỏ và có nhiều phiên bản khác nhau về vật liệu cũng như kiểu kết nối.

2. 1/2 inch Ball Valve tương đương DN bao nhiêu?
Trong nhiều hệ thống, kích thước 1/2 inch thường được quy đổi tham khảo theo kích thước danh nghĩa DN15. Tuy nhiên, cần kiểm tra tiêu chuẩn kết nối cụ thể của từng hệ thống thay vì chỉ dựa vào con số quy đổi danh nghĩa.

3. 1 2 Inch Ball Va1ve dùng cho nước được không?
Có. Nhiều mẫu van bi 1/2 inch được thiết kế chuyên dụng cho nước, nhưng vẫn cần kiểm tra kỹ vật liệu thân van, gioăng, áp suất và nhiệt độ làm việc của từng model cụ thể trước khi sử dụng.

4. Nên chọn Ball Valve 1/2 inch bằng đồng hay inox?
Việc lựa chọn phụ thuộc vào môi trường sử dụng, yêu cầu về khả năng chống ăn mòn, nhiệt độ, áp suất làm việc, độ bền mong muốn và ngân sách đầu tư.

5. Có thể dùng 1 2 Inch Ball Va1ve để điều tiết lưu lượng không?
Van bi chủ yếu phù hợp với chức năng đóng/mở dứt khoát. Nếu hệ thống cần điều tiết lưu lượng liên tục, nên lựa chọn loại van được thiết kế riêng cho mục đích điều tiết thay vì sử dụng van bi thông thường.

Chọn đúng 1 2 Inch Ball Valve để hệ thống vận hành ổn định

Tóm lại, 1 2 Inch Ball Va1ve chính là van bi có kích thước danh nghĩa 1/2 inch – một trong những loại van được sử dụng phổ biến nhất cho các hệ thống đường ống nhỏ nhờ khả năng đóng/mở nhanh và độ kín tốt.

Tuy nhiên, điều quan trọng khi lựa chọn không chỉ nằm ở kích thước, mà còn phụ thuộc vào vật liệu thân van, kiểu ren kết nối, chất liệu gioăng, áp suất, nhiệt độ làm việc và loại môi chất sử dụng. Trước khi quyết định mua, bạn nên xác định rõ các thông số hệ thống của mình để đối chiếu với catalogue kỹ thuật của từng model.

Nếu bạn cần tư vấn cụ thể để chọn đúng loại van bi 1/2 inch phù hợp với hệ thống đang sử dụng, hãy liên hệ với đơn vị cung cấp để được hỗ trợ chi tiết theo đúng nhu cầu thực tế.
