White Plastic Ball Valves With Blue Handle

White Plastic Ball Valves With Blue Handle là gì? Cấu tạo và nguyên lý hoạt động

Trong các hệ thống đường ống nước dân dụng, tưới tiêu và một số hệ thống công nghiệp nhẹ, White Plastic Ball Valve With Blue Handle là dòng van bi nhựa có thiết kế khá dễ nhận biết với thân van màu trắng và tay gạt màu xanh. Nhờ cấu tạo đơn giản, trọng lượng nhẹ, khả năng chống ăn mòn và giá thành hợp lý, loại van này được sử dụng phổ biến để đóng hoặc mở dòng chảy.

Vậy White Plastic Ball Valve With Blue Handle là gì? Van được cấu tạo từ những bộ phận nào và hoạt động ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

White Plastic Ball Valves With Blue Handle là gì?

White Plastic Ball Valve With Blue Handle có thể hiểu là van bi nhựa màu trắng, tay gạt màu xanh. Đây là loại van sử dụng một viên bi có lỗ xuyên tâm để kiểm soát dòng chảy trong đường ống. Phần thân thường được chế tạo từ vật liệu nhựa như PVC hoặc uPVC, trong khi tay gạt có thể làm bằng nhựa hoặc kim loại bọc nhựa màu xanh.

Khác với các loại van cổng hoặc van cầu, van bi sử dụng chuyển động xoay 90 độ để đóng mở. Khi lỗ trên bi nằm cùng hướng với đường ống, chất lưu có thể đi qua. Khi xoay viên bi một góc 90 độ, lỗ bi vuông góc với đường ống và dòng chảy bị ngăn lại.

Thiết kế thân trắng – tay xanh không chỉ tạo đặc điểm nhận diện mà còn giúp người vận hành dễ dàng quan sát trạng thái đóng/mở của van. Đây là dòng van phù hợp với những hệ thống yêu cầu thao tác nhanh, không cần cơ cấu điều khiển phức tạp.

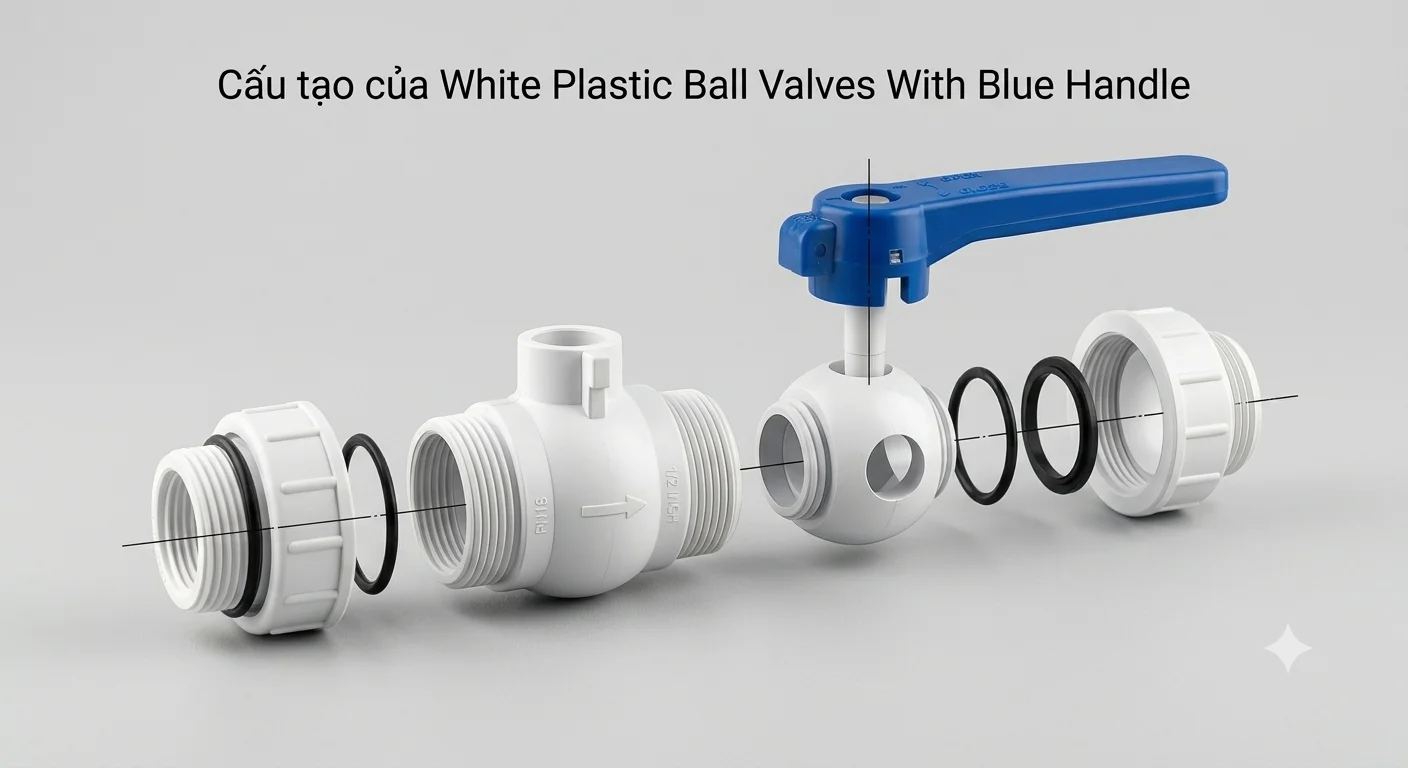

Cấu tạo của White Plastic Ball Valves With Blue Handle

Một chiếc White Plastic Ball Valve With Blue Handle thường gồm các bộ phận chính sau:

Thân van

Thân van (Body) là bộ phận bao bọc và bảo vệ toàn bộ cơ cấu bên trong. Thân thường được làm từ PVC, uPVC hoặc một loại nhựa kỹ thuật phù hợp với môi trường sử dụng.

Thân van có nhiệm vụ chịu áp lực của dòng lưu chất, đồng thời tạo ra các đầu kết nối với đường ống. Tùy từng thiết kế, van có thể sử dụng kết nối ren, dán keo hoặc các dạng kết nối chuyên dụng.

Ưu điểm lớn của thân nhựa là trọng lượng nhẹ, không bị gỉ sét như một số vật liệu kim loại và có khả năng chống lại nhiều môi trường hóa chất nhẹ.

Bi van

Bi van (Ball) là bộ phận quan trọng nhất quyết định khả năng đóng mở dòng chảy. Đây là một viên bi được gia công với một lỗ xuyên tâm.

Khi van mở hoàn toàn, lỗ xuyên tâm nằm thẳng hàng với đường ống. Khi đó, tiết diện dòng chảy tương đối lớn và tổn thất áp suất thấp.

Khi người dùng xoay tay gạt 90 độ, viên bi cũng xoay theo. Lúc này phần đặc của viên bi chắn ngang đường ống, khiến dòng lưu chất không thể tiếp tục đi qua.

Trục van

Trục van (Stem) là bộ phận truyền chuyển động từ tay gạt đến viên bi. Một đầu trục liên kết với bi van, đầu còn lại kết nối với tay gạt.

Khi người dùng xoay tay gạt, lực được truyền qua trục làm viên bi xoay theo. Trục van thường được thiết kế để đảm bảo chuyển động chính xác và hạn chế hiện tượng rò rỉ tại vị trí xuyên qua thân van.

Tay gạt màu xanh

Tay gạt (Handle) là bộ phận trực tiếp được người vận hành sử dụng. Đặc điểm dễ nhận biết của dòng van này là tay gạt thường có màu xanh.

Thông thường, tay gạt được thiết kế theo dạng đòn bẩy. Khi tay gạt song song với đường ống, van thường ở trạng thái mở. Khi tay gạt vuông góc với đường ống, van ở trạng thái đóng.

Thiết kế này giúp người sử dụng kiểm tra nhanh trạng thái hoạt động mà không cần tháo van hoặc sử dụng dụng cụ chuyên dụng.

Gioăng làm kín

Gioăng làm kín (Seal/O-ring) được bố trí tại những vị trí cần ngăn chất lưu rò rỉ ra bên ngoài hoặc đi qua khe hở không mong muốn.

Vật liệu gioăng có thể là EPDM, PTFE hoặc các loại elastomer phù hợp với từng model. Việc lựa chọn gioăng cần dựa trên loại lưu chất, nhiệt độ và áp suất làm việc.

Đầu kết nối

Hai đầu van được sử dụng để kết nối với đường ống. Tùy sản phẩm, White Plastic Ball Valve With Blue Handle có thể được thiết kế dạng ren trong, ren ngoài, socket dán keo hoặc các kiểu kết nối khác.

Đây là thông số cần kiểm tra kỹ trước khi mua để đảm bảo van tương thích với hệ thống hiện có.

Nguyên lý hoạt động của White Plastic Ball Valves With Blue Handle

Nguyên lý hoạt động của van khá đơn giản, dựa trên chuyển động xoay 90 độ của viên bi.

Khi van ở trạng thái mở

Khi tay gạt được xoay sao cho nằm cùng phương hoặc gần song song với đường ống, viên bi bên trong cũng xoay để lỗ xuyên tâm thẳng với hướng dòng chảy.

Lúc này, lưu chất có thể đi từ đầu vào qua lỗ của viên bi và ra khỏi đầu còn lại. Do đường đi của dòng chảy tương đối thẳng nên van bi thường có tổn thất áp suất thấp khi mở hoàn toàn.

Khi van ở trạng thái đóng

Để đóng van, người vận hành xoay tay gạt khoảng 90 độ.

Chuyển động này làm viên bi xoay theo, đưa phần đặc của viên bi chắn ngang đường ống. Hai bề mặt làm kín tiếp xúc với viên bi giúp hạn chế dòng lưu chất đi qua.

Nhờ cơ chế này, van có thể đóng dòng nhanh hơn so với nhiều loại van cần xoay nhiều vòng.

Có nên dùng van bi để điều tiết dòng chảy?

Về mặt kỹ thuật, van bi có thể được đặt ở vị trí trung gian để hạn chế lưu lượng. Tuy nhiên, van bi tay gạt thông thường chủ yếu được thiết kế cho chức năng đóng/mở, không phải thiết bị điều khiển lưu lượng chính xác.

Nếu thường xuyên để van ở trạng thái mở một phần, dòng chảy có thể tạo ra vận tốc cao và tác động không mong muốn lên bi, gioăng hoặc bề mặt bên trong.

Do đó, nếu hệ thống yêu cầu điều chỉnh lưu lượng chính xác, nên sử dụng loại van được thiết kế chuyên dụng cho mục đích điều tiết.

Ưu điểm của White Plastic Ball Valves With Blue Handle

White Plastic Ball Valves With Blue Handle được sử dụng rộng rãi nhờ một số ưu điểm đáng chú ý.

Thứ nhất, trọng lượng nhẹ. So với van kim loại có cùng kích thước, van nhựa thường nhẹ hơn, giúp quá trình vận chuyển, lắp đặt và thay thế thuận tiện.

Thứ hai, khả năng chống ăn mòn tốt. PVC và uPVC không bị oxy hóa theo cách của thép thông thường, vì vậy phù hợp với nhiều môi trường nước và một số hóa chất tương thích.

Thứ ba, thao tác nhanh. Chỉ cần xoay tay gạt 90 độ là có thể chuyển từ trạng thái mở sang đóng hoặc ngược lại.

Thứ tư, cấu tạo đơn giản. Số lượng bộ phận không quá phức tạp giúp việc kiểm tra và thay thế thuận tiện hơn.

Thứ năm, chi phí hợp lý. Van bi nhựa thường có mức đầu tư thấp, đặc biệt phù hợp với các hệ thống đường ống dân dụng và công nghiệp nhẹ.

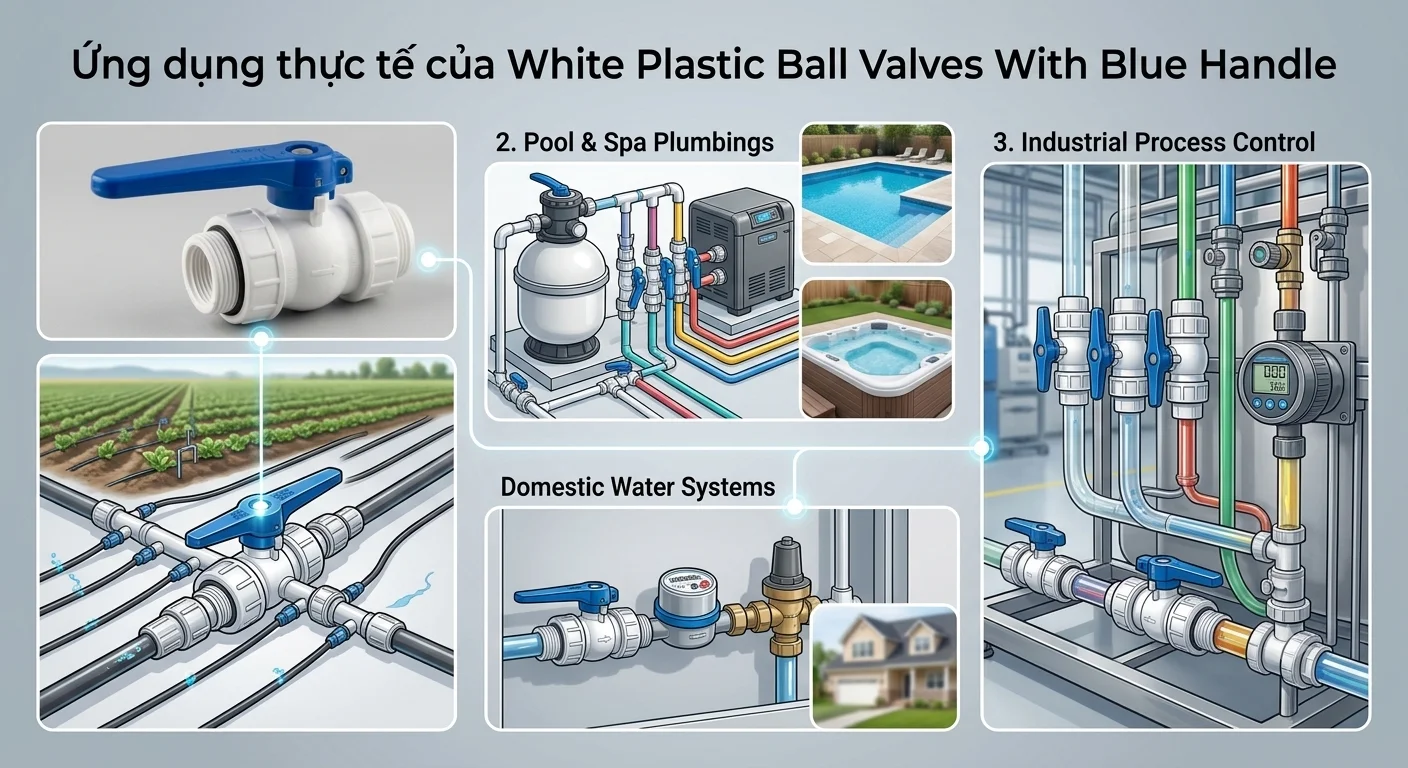

Ứng dụng thực tế của White Plastic Ball Valves With Blue Handle

Tùy vật liệu thân, gioăng và thông số kỹ thuật cụ thể, dòng van này có thể được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước dân dụng.

• Đường ống nước sạch và nước sinh hoạt.

• Hệ thống tưới tiêu, tưới cây.

• Hệ thống hồ cá, bể chứa nước.

• Đường ống xử lý nước.

• Một số hệ thống hóa chất có tính ăn mòn phù hợp với vật liệu nhựa.

• Hệ thống đường ống công nghiệp nhẹ.

• Các ứng dụng cần một thiết bị đóng/mở dòng chảy nhanh và đơn giản.

Tuy nhiên, không nên lựa chọn van chỉ dựa vào màu sắc hoặc tên gọi. Cần kiểm tra vật liệu, áp suất, nhiệt độ và khả năng tương thích hóa chất trước khi đưa vào hệ thống thực tế.

Những lưu ý khi lựa chọn và lắp đặt

Để White Plastic Ball Valve With Blue Handle hoạt động ổn định, người dùng cần chú ý một số yếu tố.

Chọn đúng kích thước

Kích thước van phải phù hợp với đường kính đường ống. Cần kiểm tra chính xác các thông số như DN, inch hoặc đường kính ngoài của ống, đặc biệt đối với hệ thống sử dụng ống nhựa.

Kiểm tra kiểu kết nối

Không phải mọi van nhựa đều có cùng phương thức kết nối. Nếu hệ thống sử dụng ren mà van lại là dạng dán keo hoặc ngược lại, việc lắp đặt sẽ không phù hợp.

Xác định áp suất và nhiệt độ

Mỗi loại PVC, uPVC hoặc nhựa kỹ thuật có giới hạn làm việc khác nhau. Không nên sử dụng van vượt quá áp suất và nhiệt độ mà nhà sản xuất quy định.

Kiểm tra lưu chất

Nếu sử dụng van cho hóa chất, cần kiểm tra khả năng tương thích giữa thân van, bi, gioăng và lưu chất. Một loại nhựa có thể phù hợp với nước nhưng chưa chắc phù hợp với một hóa chất cụ thể.

Lắp đặt đúng kỹ thuật

Đường ống cần được làm sạch trước khi lắp van. Khi sử dụng van ren, không nên siết quá mạnh vì có thể gây ảnh hưởng đến phần ren nhựa. Với van dán keo, cần lựa chọn keo phù hợp và chờ đủ thời gian đóng rắn trước khi đưa hệ thống vào vận hành.

White Plastic Ball Valve With Blue Handle có phù hợp với hệ thống của bạn?

Nếu nhu cầu chính là đóng/mở đường ống nhanh, trọng lượng nhẹ, chống ăn mòn và chi phí hợp lý, White Plastic Ball Valve With Blue Handle là một lựa chọn đáng cân nhắc.

Điểm quan trọng nhất khi lựa chọn không nằm ở màu trắng của thân hay màu xanh của tay gạt, mà là vật liệu chế tạo, kích thước, kiểu kết nối, áp suất, nhiệt độ và tính chất của lưu chất. Đối với hệ thống nước thông thường, van bi nhựa có thể mang lại hiệu quả sử dụng tốt và thao tác đơn giản.

Kết luận

White Plastic Ball Valve With Blue Handle là dòng van bi nhựa thân trắng, tay gạt xanh, hoạt động dựa trên cơ chế xoay viên bi 90 độ để đóng hoặc mở dòng chảy. Cấu tạo cơ bản gồm thân van, bi van, trục van, tay gạt, gioăng làm kín và đầu kết nối.

Nhờ ưu điểm nhẹ, chống ăn mòn, dễ lắp đặt, thao tác nhanh và chi phí hợp lý, sản phẩm phù hợp với nhiều hệ thống cấp nước, tưới tiêu, xử lý nước và công nghiệp nhẹ. Tuy nhiên, để van làm việc bền và an toàn, cần lựa chọn đúng vật liệu, kích thước, áp suất, nhiệt độ cũng như đảm bảo lưu chất tương thích với vật liệu van.
